Polypool 410 thông minh: Vỏ gắn Shelly 1PM Mini Gen3 (Wi‑Fi + đo điện)

Bạn có bao giờ ước cái phích cắm “thường thường” của mình biến thành smart plug… mà không cần thêm cái hộp rời cồng kềnh không? 😊

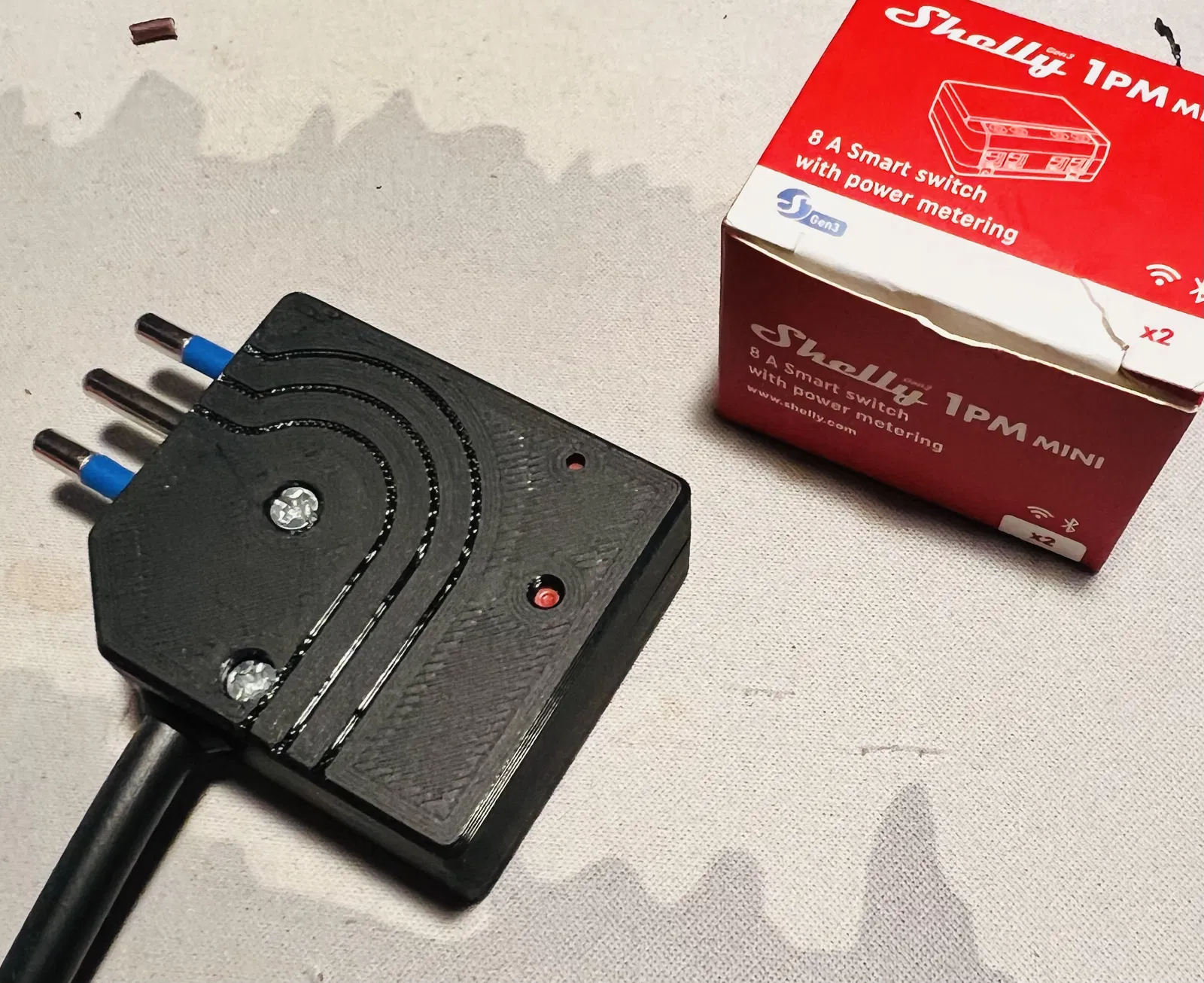

Dự án này làm đúng y vậy: mình lấy một loại phích cắm rất phổ biến ở các cửa hàng DIY ở Ý (Polypool 410) và thiết kế lại toàn bộ vỏ ngoài để ôm gọn một Shelly 1PM Mini Gen3 bên trong.

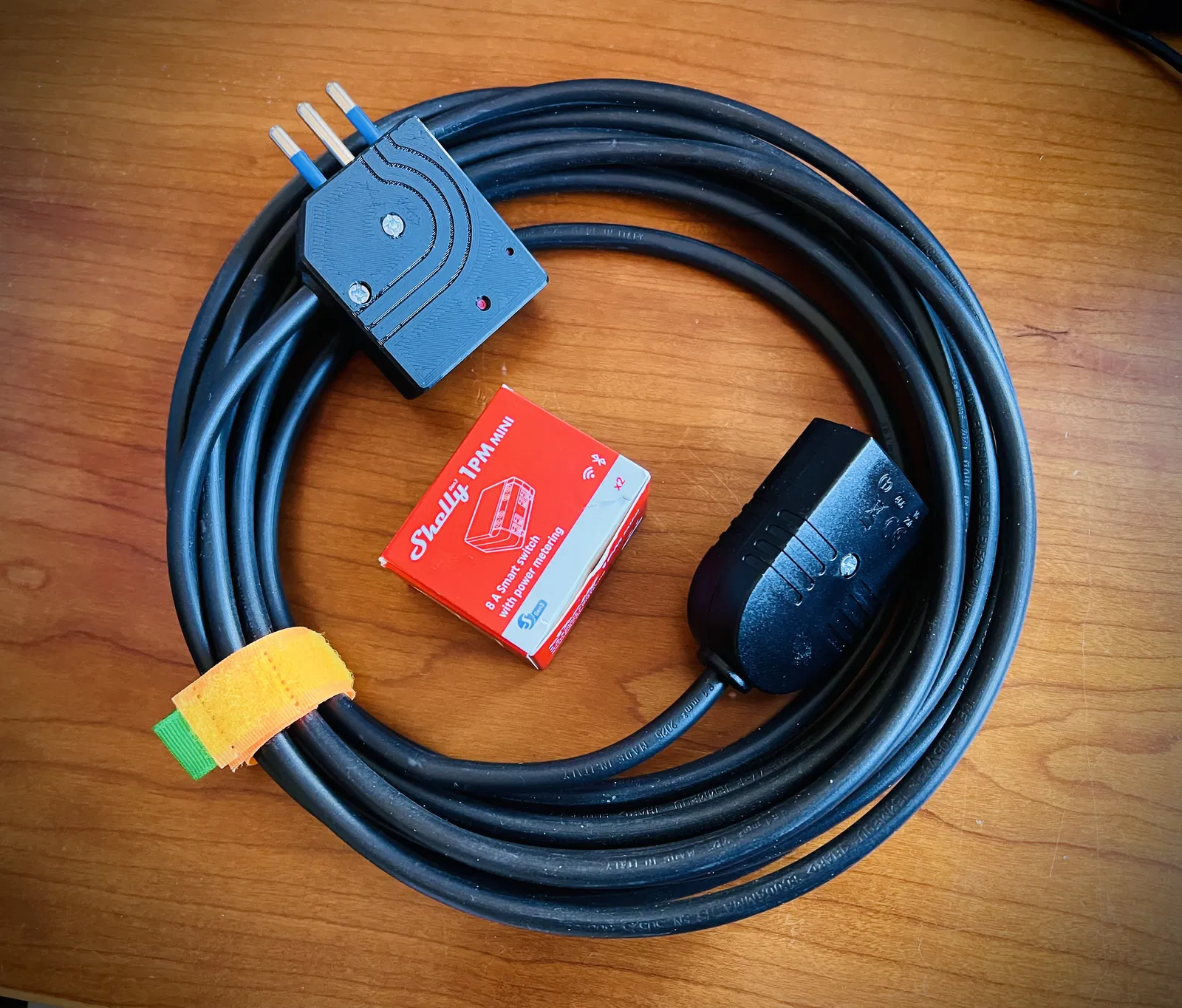

Kết quả: một đầu nối/extension gọn gàng có thể:

• bật/tắt tải qua Wi‑Fi

• đo công suất/năng lượng (W, V, A, kWh)

• giữ mọi thứ ngăn nắp trong một enclosure duy nhất

Phần nào giữ lại / phần nào thay mới

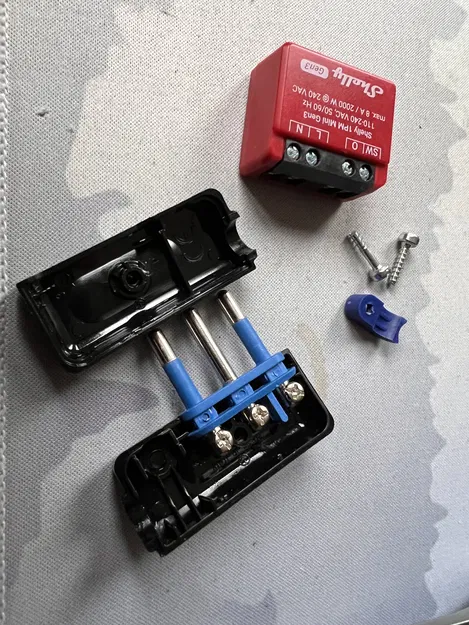

Để các phần quan trọng được chắc chắn và đáng tin cậy, mình tái sử dụng từ Polypool 410 nguyên bản:

• cụm lõi phích 3 chấu (cụm chân kim loại)

• ốc/vít zin

• kẹp cáp màu xanh (strain-relief)

Và mình thay mới:

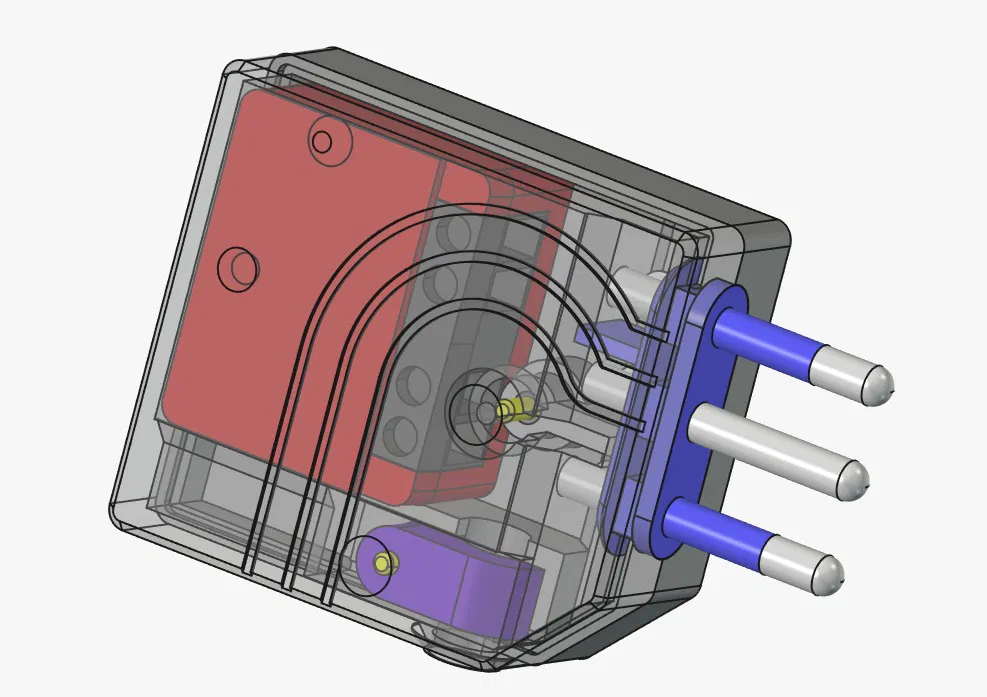

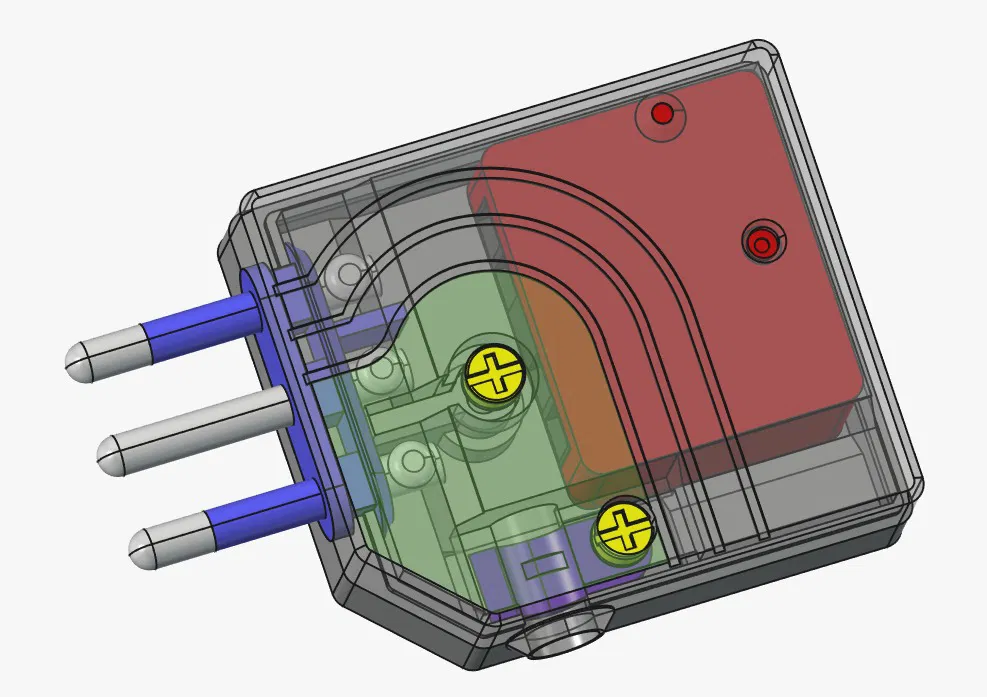

• hai nửa vỏ nhựa zin → bằng vỏ clamshell in 3D mới được tạo hình theo module Shelly

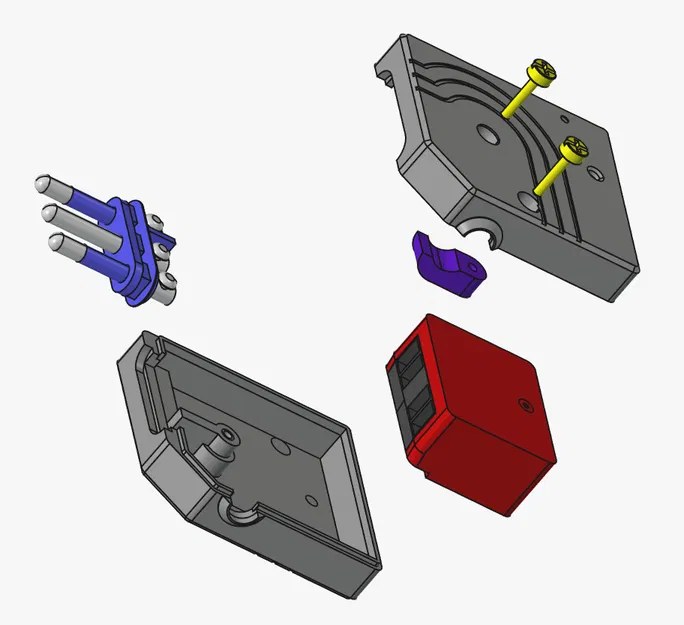

BOM (những thứ cần chuẩn bị)

Phần in (Printed parts)

• 1× Vỏ trước

• 1× Vỏ sau

Phần tái sử dụng (từ Polypool 410)
https://www.obi-italia.it/p/1827500/spina-salvaspazio-10-a-2p-t-uscita-cavo-a-90-nera

• lõi phích 3 chấu / cụm chân cắm

• ốc/vít

• kẹp cáp màu xanh (strain relief)

Điện tử (Electronics)

• 1× Shelly 1PM Mini Gen3
  https://www.amazon.it/Shelly-Mini-Wi-Fi-Interruttore-Intelligente/dp/B0CRRT6HCB

Dây điện (Wiring)

• dây nguồn (mains cable) phù hợp tiêu chuẩn nước bạn và đúng dòng chịu tải

Ghi chú khi in

• Ưu tiên vật liệu bền / chịu nhiệt tốt (PETG / ASA / ABS / PC-blend).

• Dùng nhiều perimeters và top/bottom đặc để tăng độ cứng.

• Kiểm tra độ vừa: dung sai sẽ khác nhau tùy máy in và vật liệu.

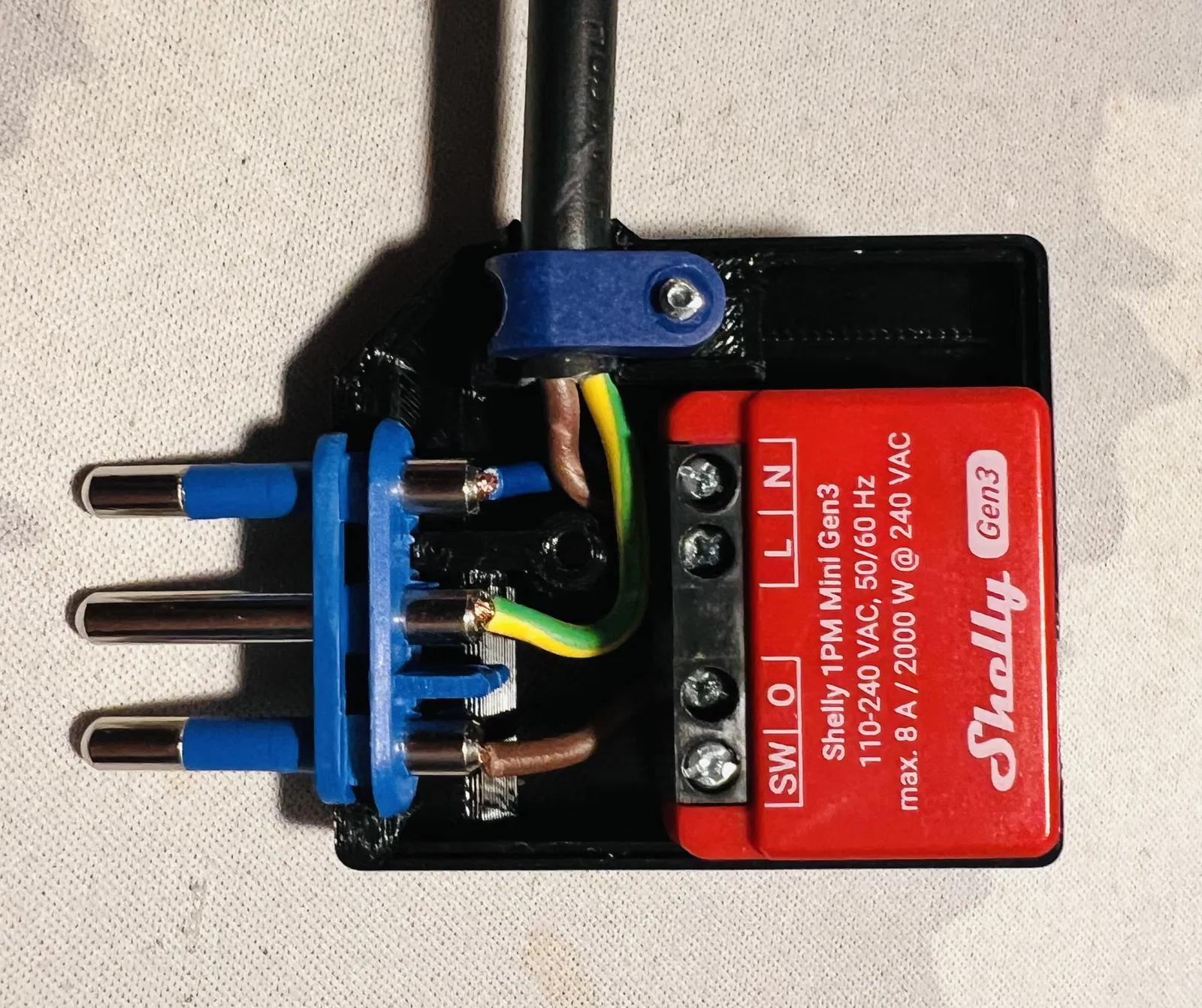

Mẹo lắp ráp

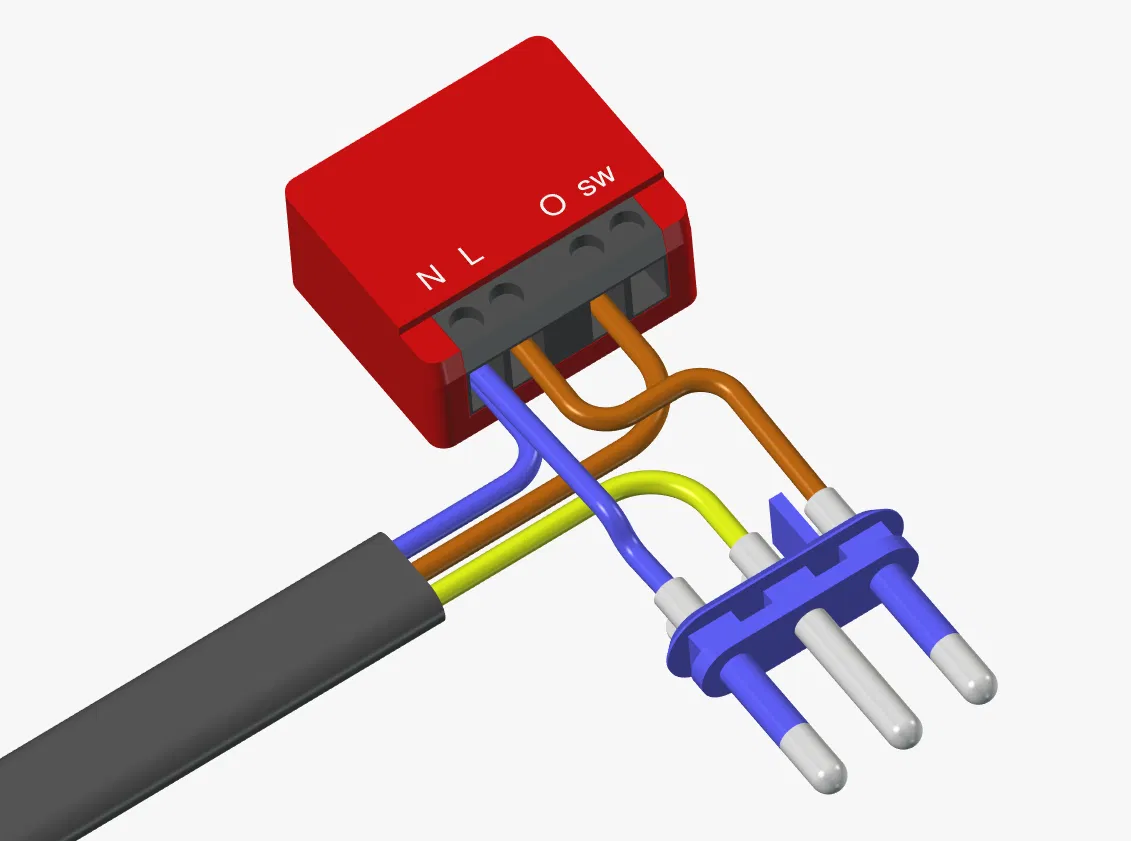

• Luồn dây qua các rãnh/đường đi dây bên trong trước khi đóng hai nửa vỏ.

• Đảm bảo strain relief làm đúng nhiệm vụ: kéo dây không được làm lực tới các terminal.

• Khi đóng vỏ, đảm bảo không có sợi dẫn nào bị kẹt ở đường ráp (seam).

• Siết ốc đều tay (đừng siết quá mạnh vì là nhựa).

Giới hạn đã biết / Lưu ý an toàn (đọc trước khi làm)

• Đây là enclosure DIY. KHÔNG phải sản phẩm điện có chứng nhận.

• Shelly 1PM Mini Gen3 được công bố 8A, nhưng để an toàn hơn mình khuyến nghị:

  • Dòng liên tục tối đa: 6A

  • Ở 230V → tối đa ~1380W (6A × 230V)

  • Ở 110V → tối đa ~660W (6A × 110V)

• Tránh tải có dòng khởi động lớn / tải nặng (ví dụ: máy sưởi, ấm đun, máy sấy tóc, lò nướng bánh, motor lớn, máy nén).

• Lần dùng thực tế đầu tiên nên theo dõi nhiệt: nếu enclosure ấm lên rõ rệt, dừng lại và kiểm tra.

• Dùng dây phù hợp, terminal đúng chuẩn, và không để hở đồng bên ngoài chỗ kẹp.

• Nếu bạn chưa thật sự tự tin với đấu nối điện lưới (mains): đừng làm. Hãy nhờ thợ điện có chuyên môn.

⚠ TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM CỰC MẠNH (PHẦN NGHIÊM TÚC)

NGUY HIỂM: ĐIỆN LƯỚI (110–240VAC) CÓ THỂ GÂY CHẾT NGƯỜI VÀ GÂY CHÁY.

Đây là dự án DIY mang tính sở thích được chia sẻ chỉ nhằm mục đích giáo dục. Đây KHÔNG phải sản phẩm điện có chứng nhận và KHÔNG được đảm bảo phù hợp bất kỳ tiêu chuẩn an toàn nào (CE/UKCA/UL hoặc tiêu chuẩn khác).
Bằng việc tải về/in/lắp ráp/sử dụng thiết kế này, bạn tự chấp nhận toàn bộ trách nhiệm và rủi ro.

KHÔNG được tự làm hoặc sử dụng nếu bạn không đủ chuyên môn làm việc với điện lưới.
Nếu bạn không chắc: hãy tham khảo thợ điện có giấy phép.

Trước khi sử dụng bất kỳ lần nào:

• xác minh đấu dây đúng theo quy định địa phương (L/N/PE)

• đảm bảo tính liên tục của dây tiếp địa bảo vệ (PE) nếu áp dụng

• kiểm tra lớp cách điện và đảm bảo không có dây nào bị kẹt hoặc bị kéo tuột

• kiểm tra ốc/terminal không bị lỏng và mọi dấu hiệu quá nhiệt

• thử tải trong môi trường an toàn, có giám sát

File được cung cấp “AS IS” không kèm bảo hành.
Tôi không chịu trách nhiệm cho bất kỳ thiệt hại, chấn thương, mất mát hay vấn đề pháp lý nào phát sinh do việc sử dụng hoặc sử dụng sai thiết kế này.
