Cánh tay kẹp thay thế cho bơm tiêm NE-4000 của New Era

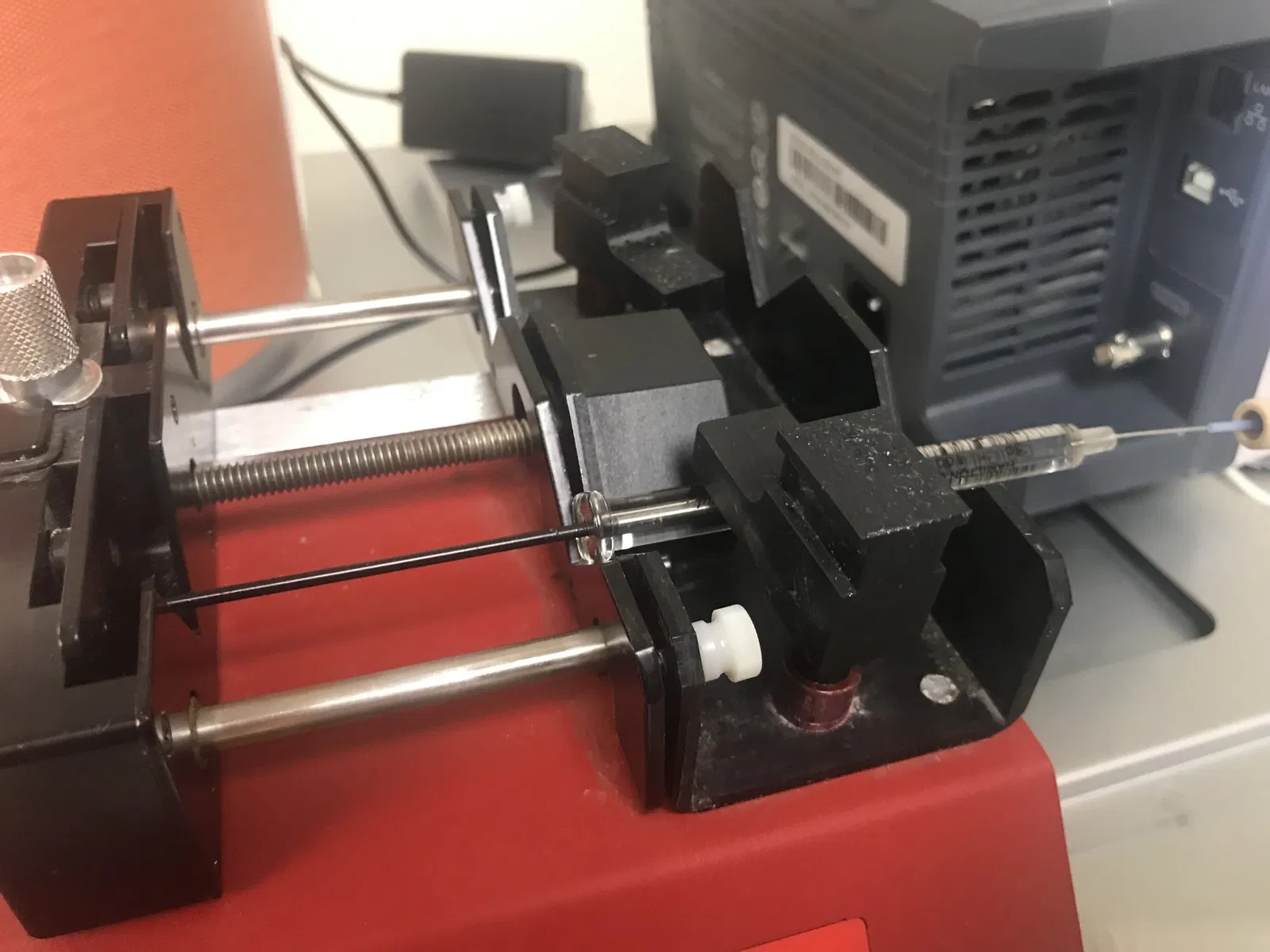

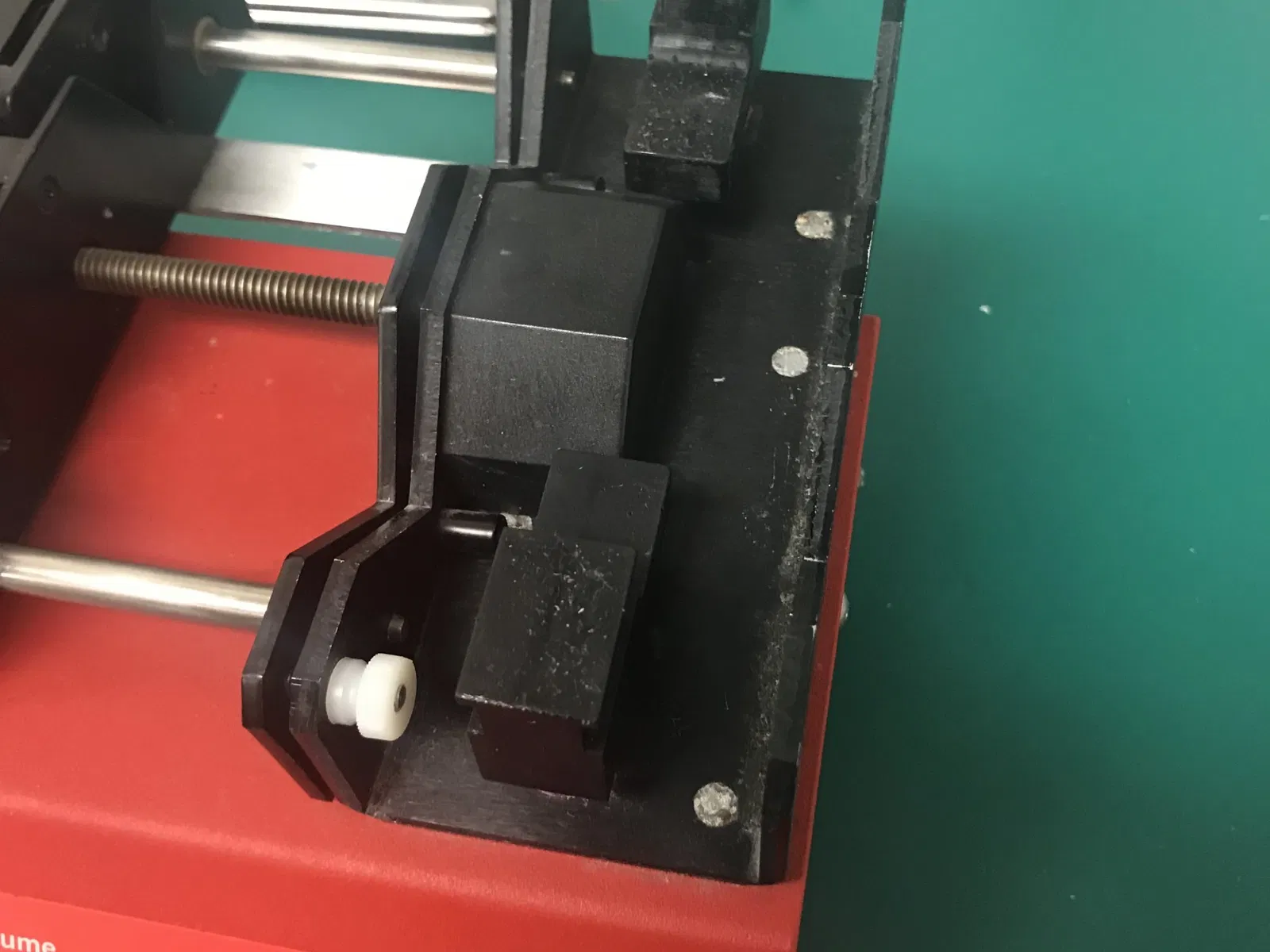

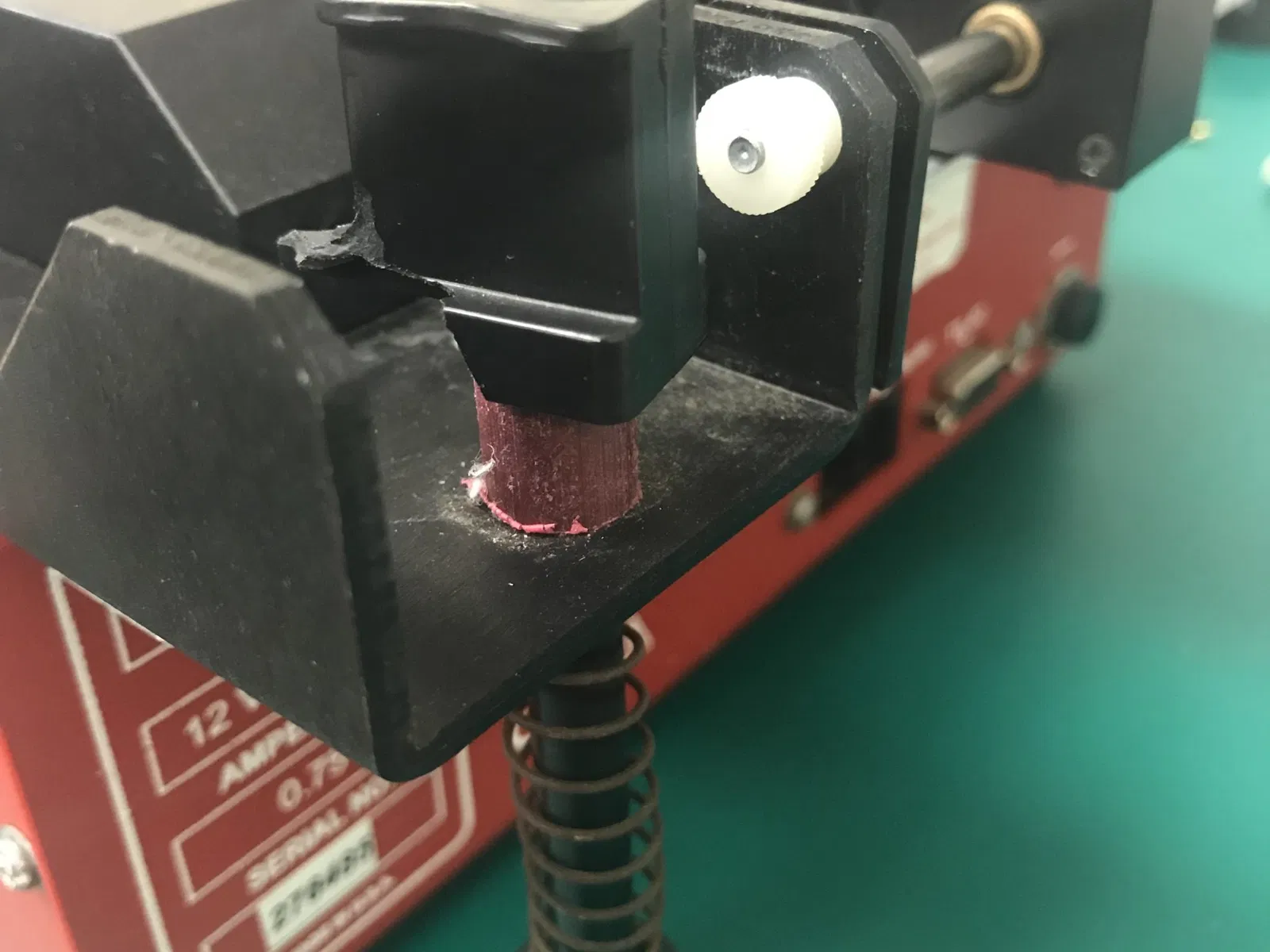

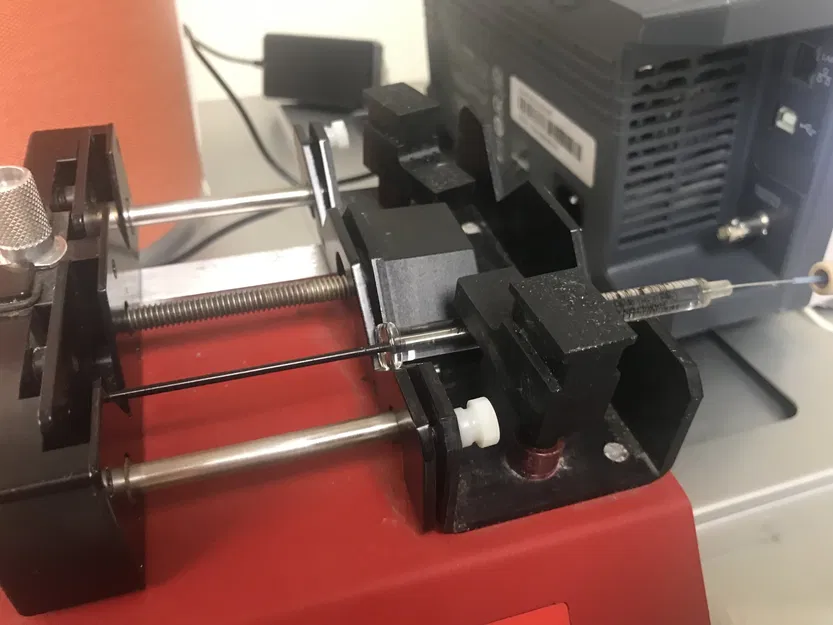

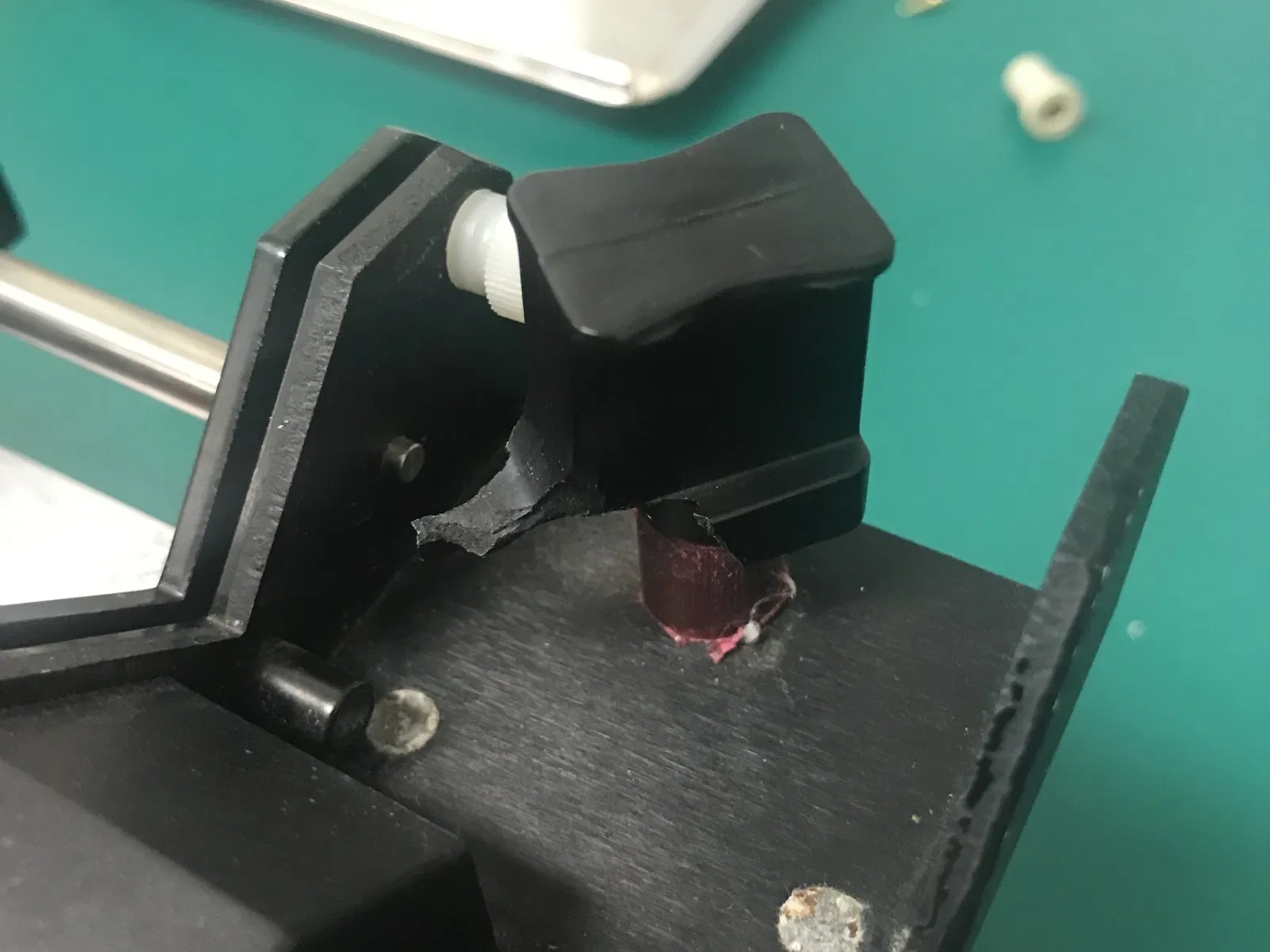

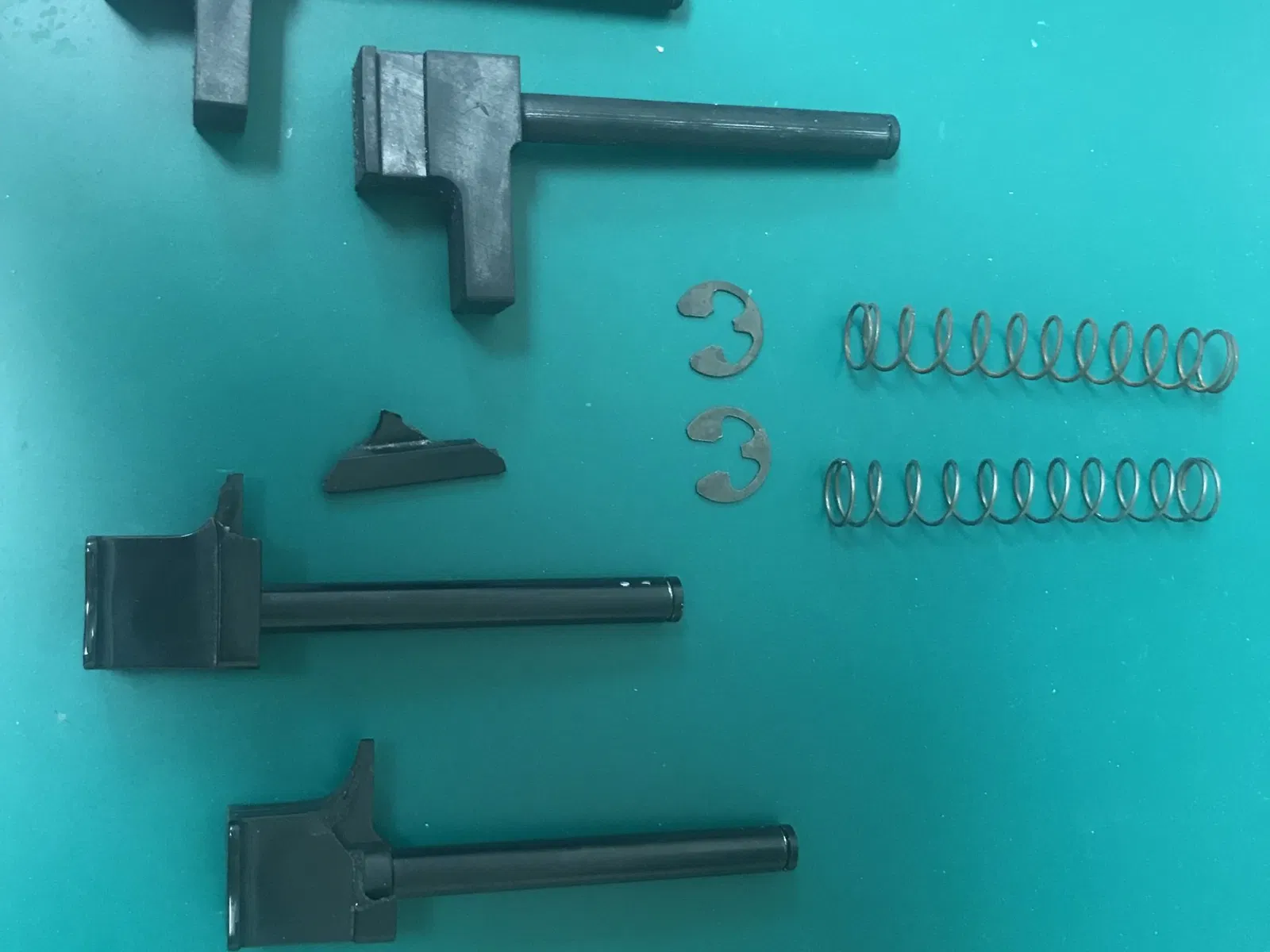

Công việc của tôi đã thắng một cuộc đấu giá cho một 'Bơm tiêm lập trình hai kênh thương hiệu New Era NE-4000'. Khi nó đến, chúng tôi phát hiện rằng cả hai tay kẹp đều bị hỏng. Điều này khiến sản phẩm không thể sử dụng được đối với chúng tôi. Thay vì trả lại, sếp đã yêu cầu tôi cố gắng thiết kế và in một bộ phận thay thế. Mô hình này là kết quả.

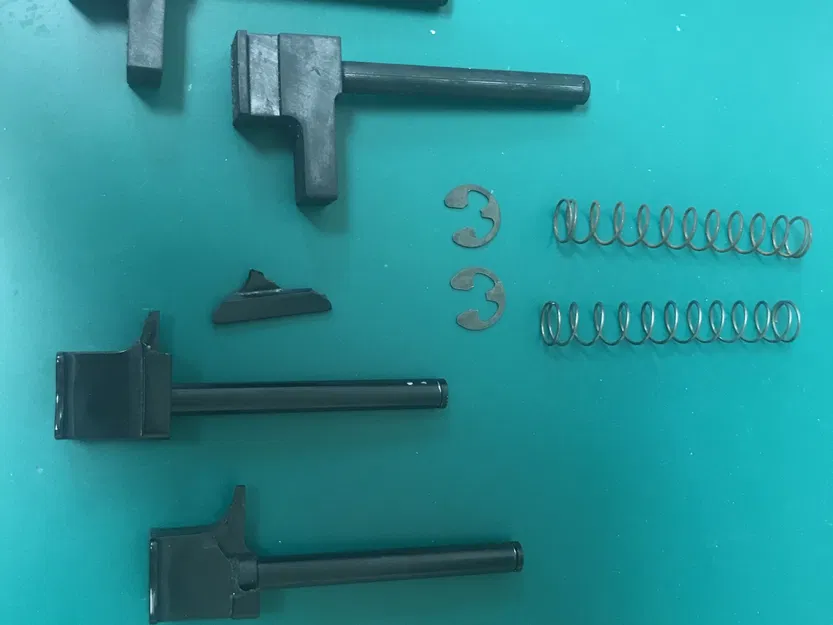

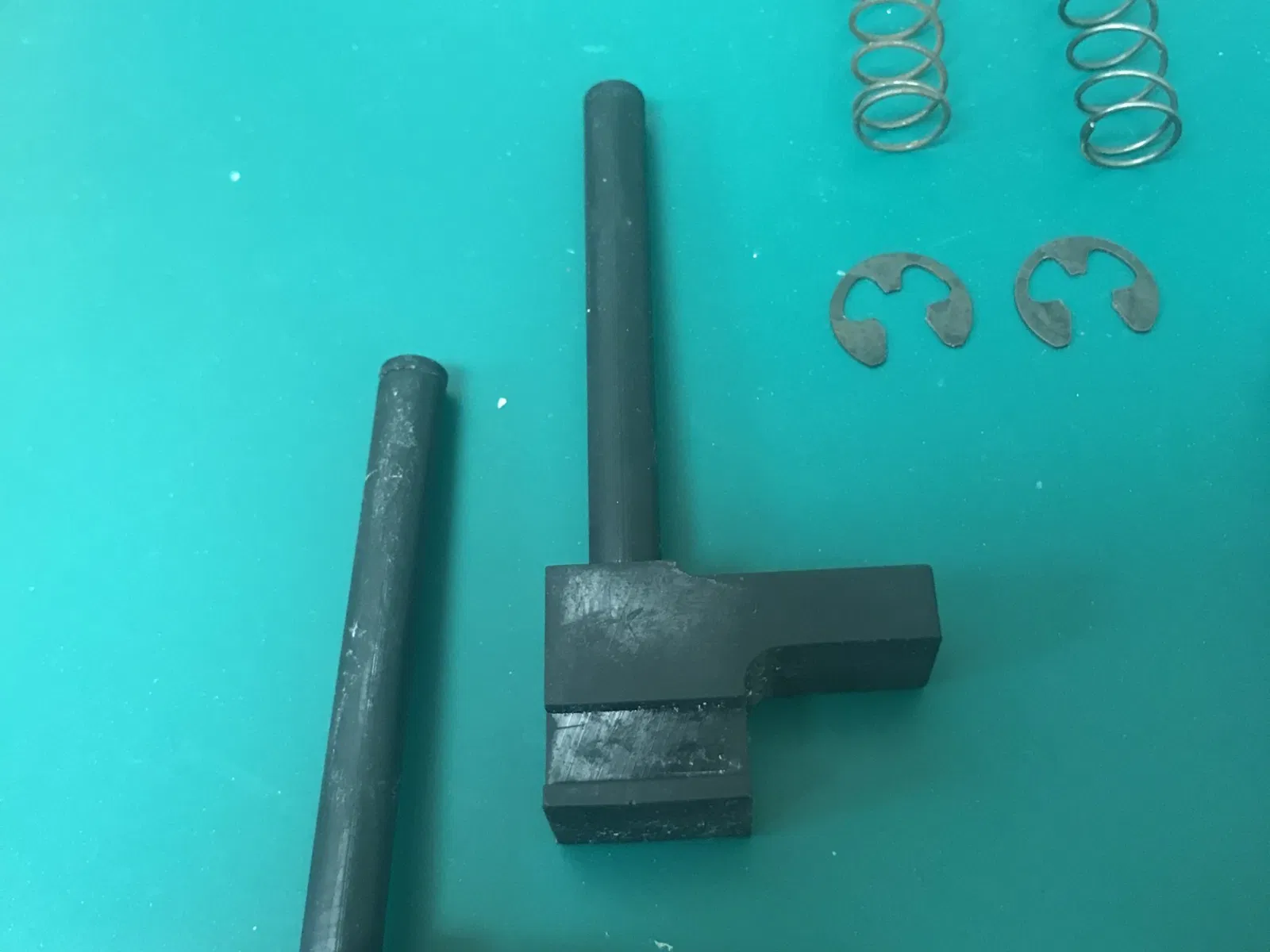

Tôi thực sự đã tạo ra hai mô hình khác nhau: một mô hình dự định in trên máy in resin [SLA] và mô hình còn lại dự định in trên máy in filament [FDM]. Trục của mô hình FDM mỏng hơn một chút so với mô hình SLA để bù đắp cho độ thô của bản in (do hỗ trợ và sự giãn nở).

Mô hình (các mô hình) không phải là bản sao chính xác của tay kẹp gốc, phần tiếp xúc với bơm tiêm được làm dày hơn [mạnh hơn] trong bộ phận thay thế để giúp ngăn chặn loại gãy giống như đã xảy ra ở bản gốc.

In hai mô hình giống nhau cho bơm tiêm hai kênh [NE-4000]. Nếu dự định sử dụng trong bơm tiêm một kênh [NE-1000], chỉ in một cái. Tôi nghi ngờ rằng tay kẹp này cũng sẽ hoạt động cho các mô hình cũ hơn, chẳng hạn như NE-300 nhưng hãy thử nghiệm cho chính bạn.

Cả hai mô hình cần hỗ trợ khi được in và được định hướng như vậy.

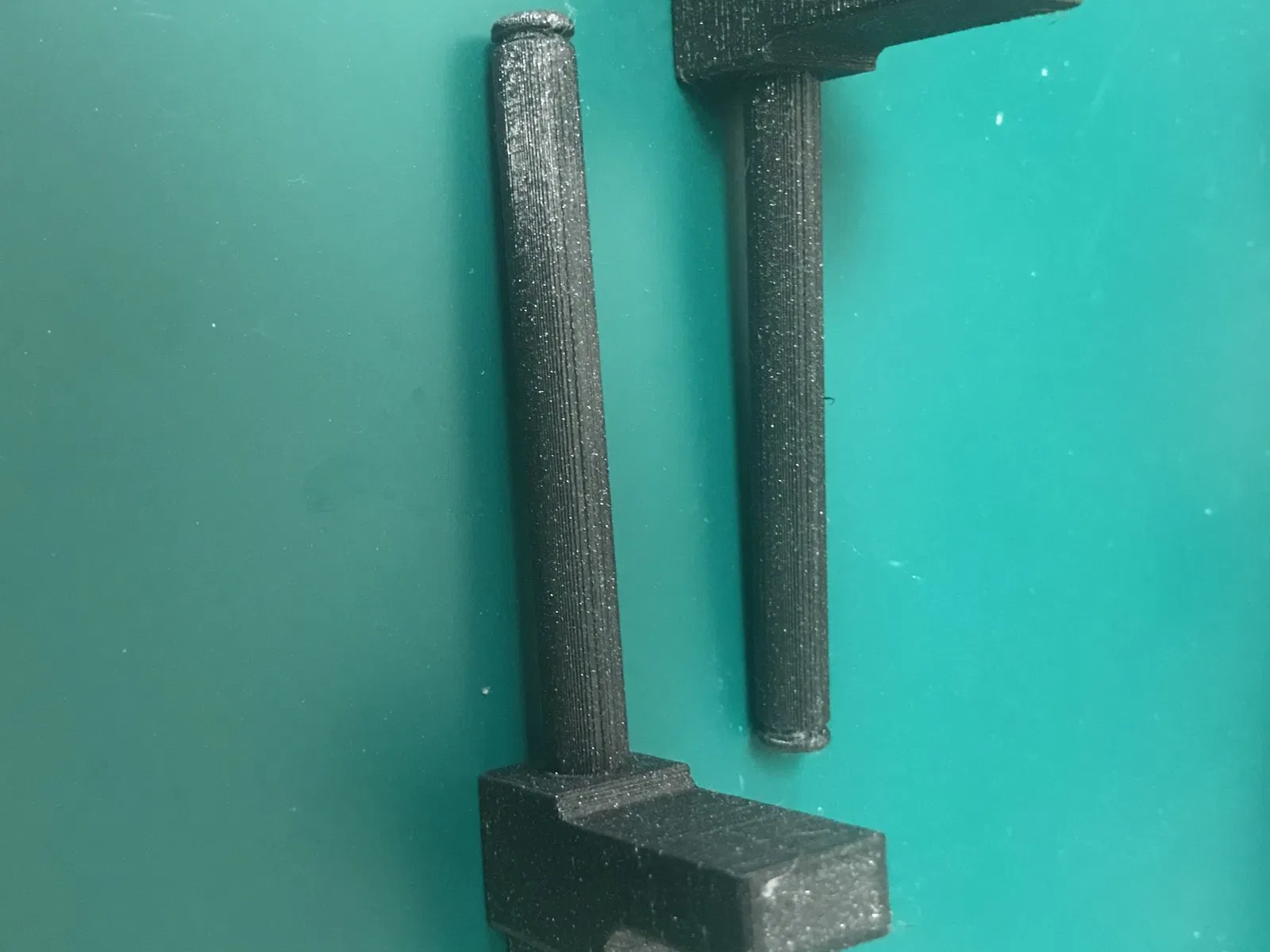

Cài đặt in mô hình FDM: Chiều cao lớp 0.2mm, tôi thích độ đầy 30 phần trăm và hỗ trợ dạng lưới. Tôi đã in của mình bằng máy in Prusa SK3S+

Cài đặt in mô hình SLA: Chiều cao lớp 0.05mm. Tôi đã in của mình bằng máy in Anycubic Mono X
