Ngàm treo dây QD gắn trong cho X-Shot Longshot (X-Shot Longshot Internal QD Sling Mount)

Dùng Hyperion 2A aluminum heat-set insert QD sling mount cùng vài cỡ mũi khoan hệ metric, bạn có thể gắn một điểm treo dây (sling mount) cực kỳ chắc cho Longshot, chịu được những trận chơi “khô máu” nhất.

Bạn sẽ cần:

Hyperion 2A QD Sling Heat-set Inserts: https://hyperion2a.com/product/heat-set-quick-disconnect-inserts/

2X ốc M5 x 12–16mm button head và ê-cu. Chiều dài có thể linh động chút vì có dư không gian.

Hướng dẫn: In theo đúng orientation như file đã trình bày, không cần supports.

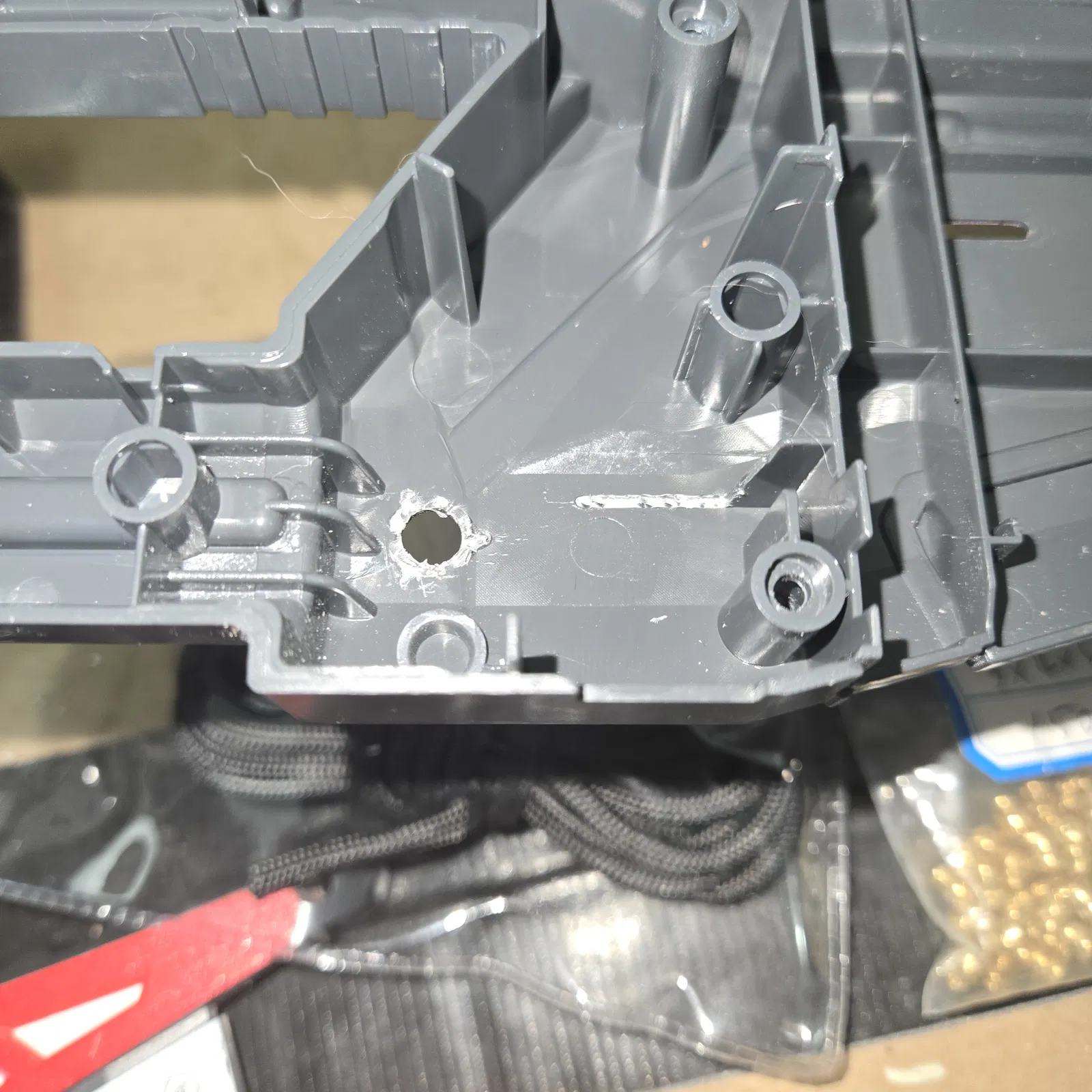

Trong lúc chờ in, bạn tháo blaster ra và chuẩn bị bên vỏ bạn định gắn. Mình chọn bên trái của blaster vì tận dụng được cái lỗ trống do packaging để lại nên mình thiết kế part theo hướng đó. Cắt/“cạp” nhựa theo hình minh hoạ; với đoạn thẳng bên trái, cố gắng cắt vuông góc nhất có thể để chừa đủ khoảng trống.

In xong, khoan rộng các lỗ bắt ốc bằng mũi 5mm, rồi lắp các ê-cu bạn sẽ dùng vào. Sau đó dùng mỏ hàn để từ từ, gần như không tì lực, ép heat-set insert vào. Chừa khoảng 1.5mm của heat-set insert nhô lên khỏi bề mặt part in 3D để còn khoảng hở cho vỏ blaster. Có thể bạn sẽ cần ép hai bên của part lên một mặt phẳng sau bước này vì nhiệt sẽ làm nó hơi bị cong.

Giờ chuẩn bị vỏ blaster: khi khoan, kê phía sau bằng một miếng gỗ làm “đệm hy sinh” để tránh tình trạng rách toạc như mình từng dính. Ướm part vào bên trong blaster, bắt tạm một con ốc vào cái lỗ packaging đang trống và siết vừa đủ để giữ vị trí. Sau đó dùng mũi 5mm khoan lỗ bắt ốc thứ hai, rồi siết cố định bằng con button head thứ hai.

Đoạn tiếp theo sẽ hơi “run tay” nhưng heat-set insert chịu được. Dùng mũi 9.5mm khoan xuyên qua heat-set insert từ bên ngoài vỏ blaster. Mình lật ngược cái QD mount khi làm bước này. Bạn chỉ cần khoan đủ để tạo dấu lỗ tâm. Sau đó tháo sling mount ra khỏi vỏ blaster hoàn toàn.  Phần kế tiếp là chỗ mình làm hư vỏ (rách/te) nên đừng như mình: nhớ kê miếng gỗ hy sinh ở mặt sau chỗ khoan, rồi tăng dần cỡ mũi khoan từ từ cho tới khi kết thúc bằng mũi 13mm.

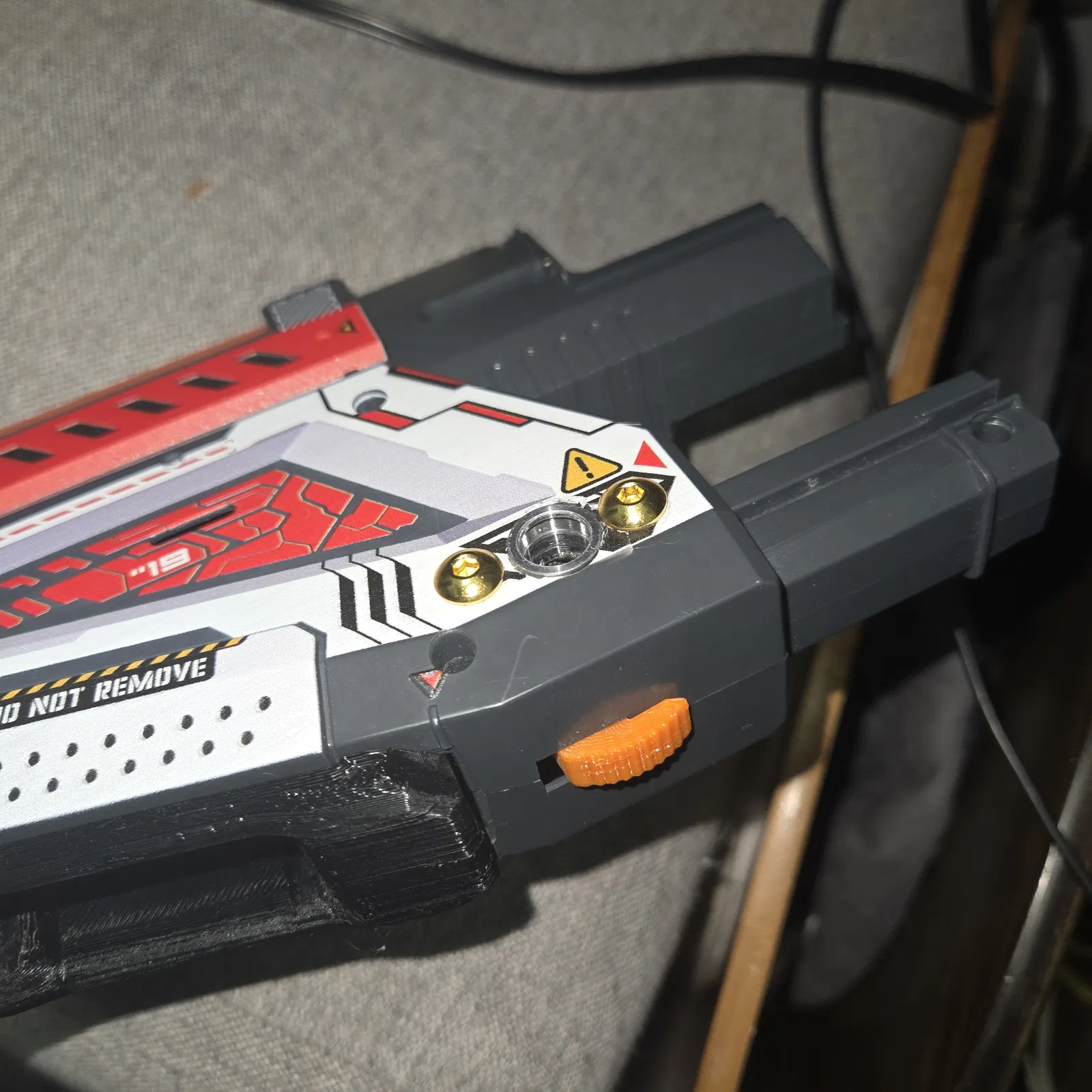

Cuối cùng, gắn mount vào bên trong vỏ blaster như hình. Bạn sẽ thấy heat-set insert ngang mặt vỏ hoặc nhô lên nhẹ. Test fit trước khi ráp lại blaster, rồi chơi thôi!
