Giá đỡ webcam ngang tầm mắt cho Anker C200

Giá đỡ webcam ngang tầm mắt cho Anker C200

Mình trước giờ không thích cách webcam thường bị đặt trên đỉnh laptop hay màn hình. Khi camera nằm phía trên màn hình, gần như không thể vừa nhìn vào mắt người đối diện vừa nhìn đúng vào camera. Thành ra lúc nào cũng trông như mình đang nhìn hơi chếch xuống. Vị trí camera lý tưởng là ngang tầm mắt, nằm đúng giữa màn hình.

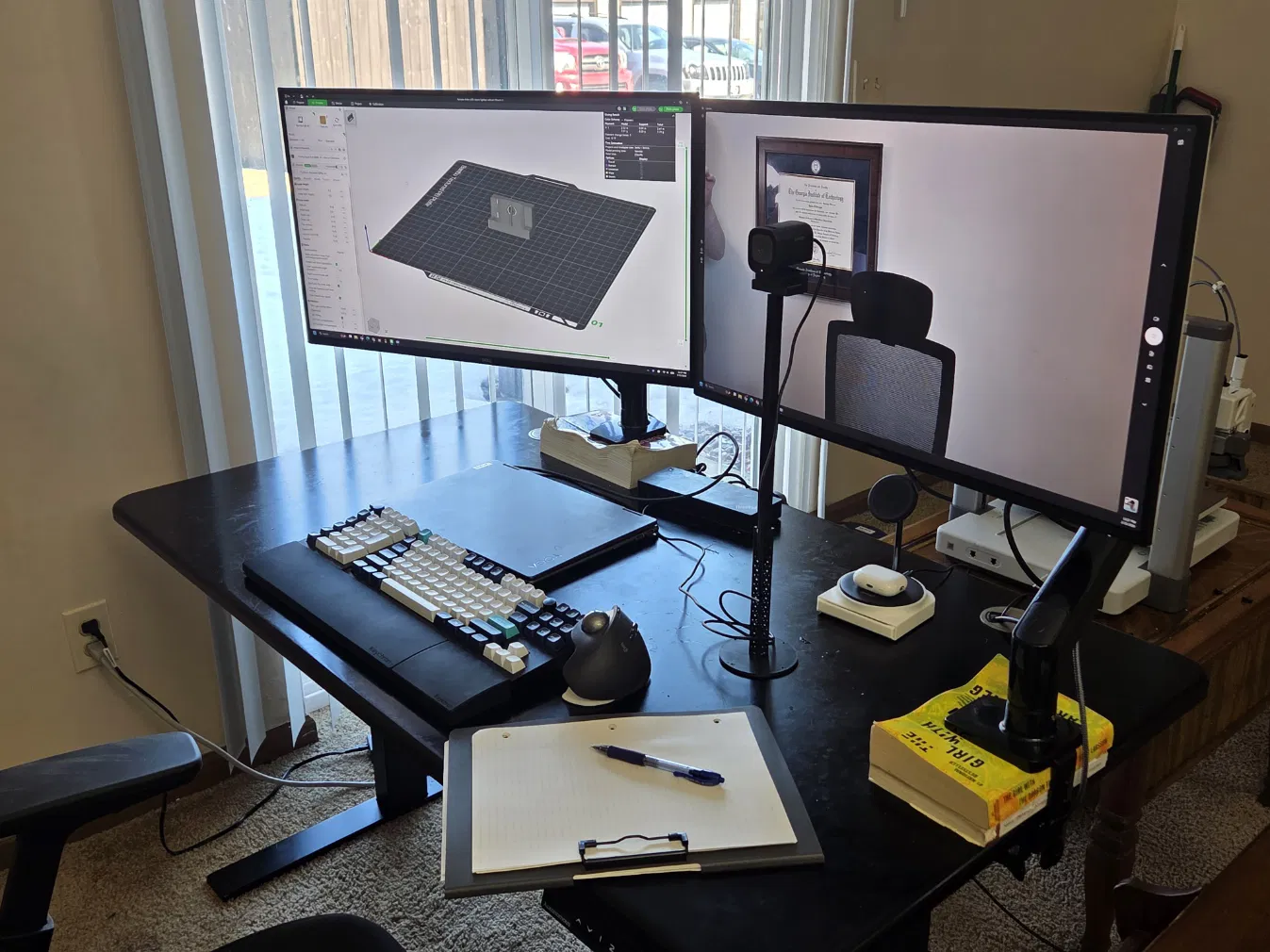

Màn hình của mình đã được kê sao cho tâm màn hình ngang với mắt, nhưng mình không tìm được mẫu giá đỡ camera in 3D nào đủ cao để đặt webcam đúng vị trí. Nên mình tự thiết kế luôn.

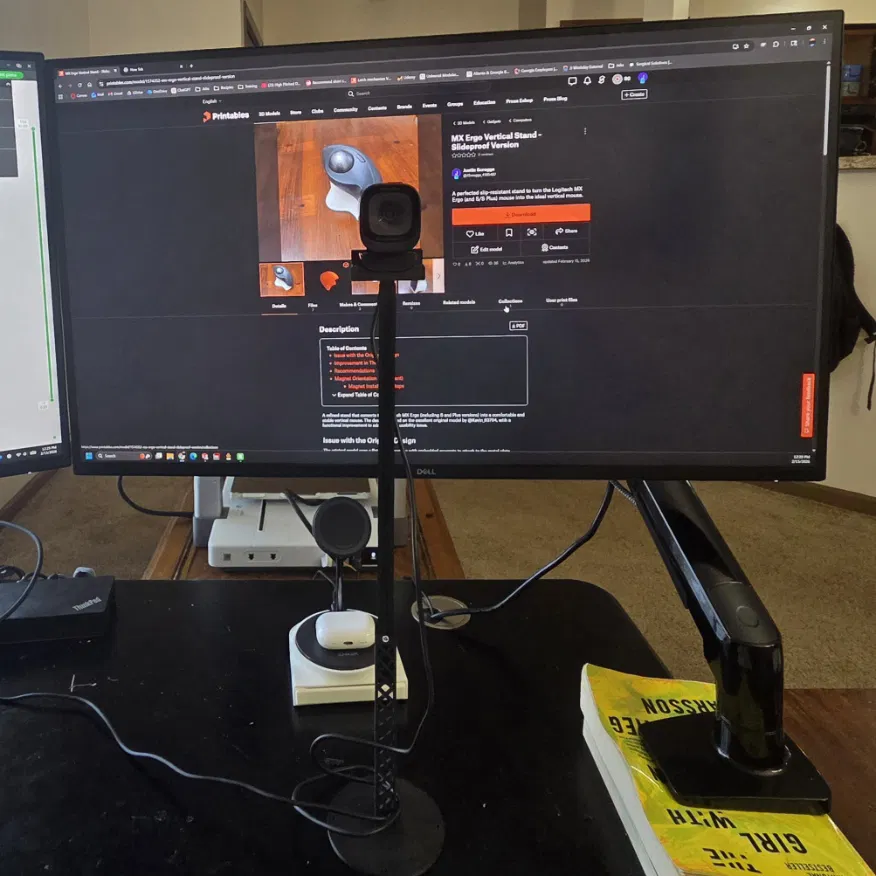

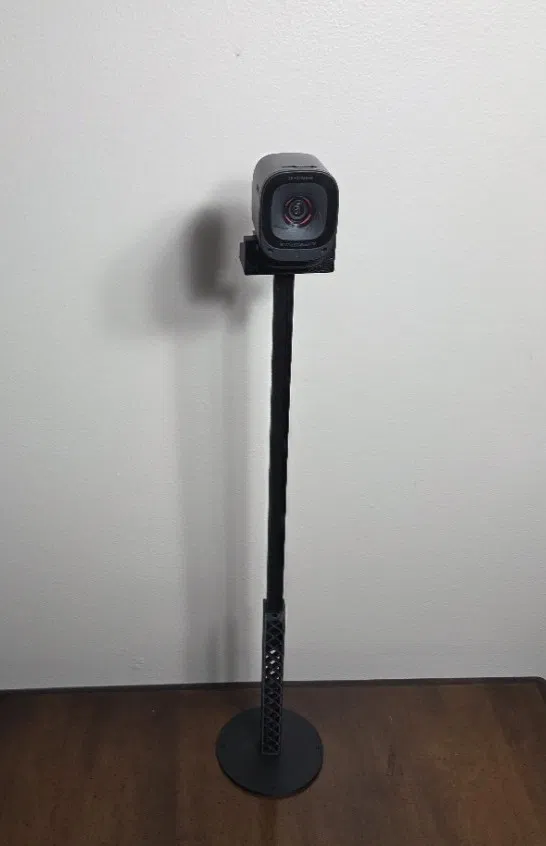

Giá đỡ này nâng Anker C200 lên đúng độ cao và cho phép canh ngang để bạn căn camera chuẩn ngay tâm màn hình. Setup của mình dùng chiều cao khoảng 45 mm, và thiết kế này hỗ trợ chỉnh trong khoảng 30 mm đến 50 mm.

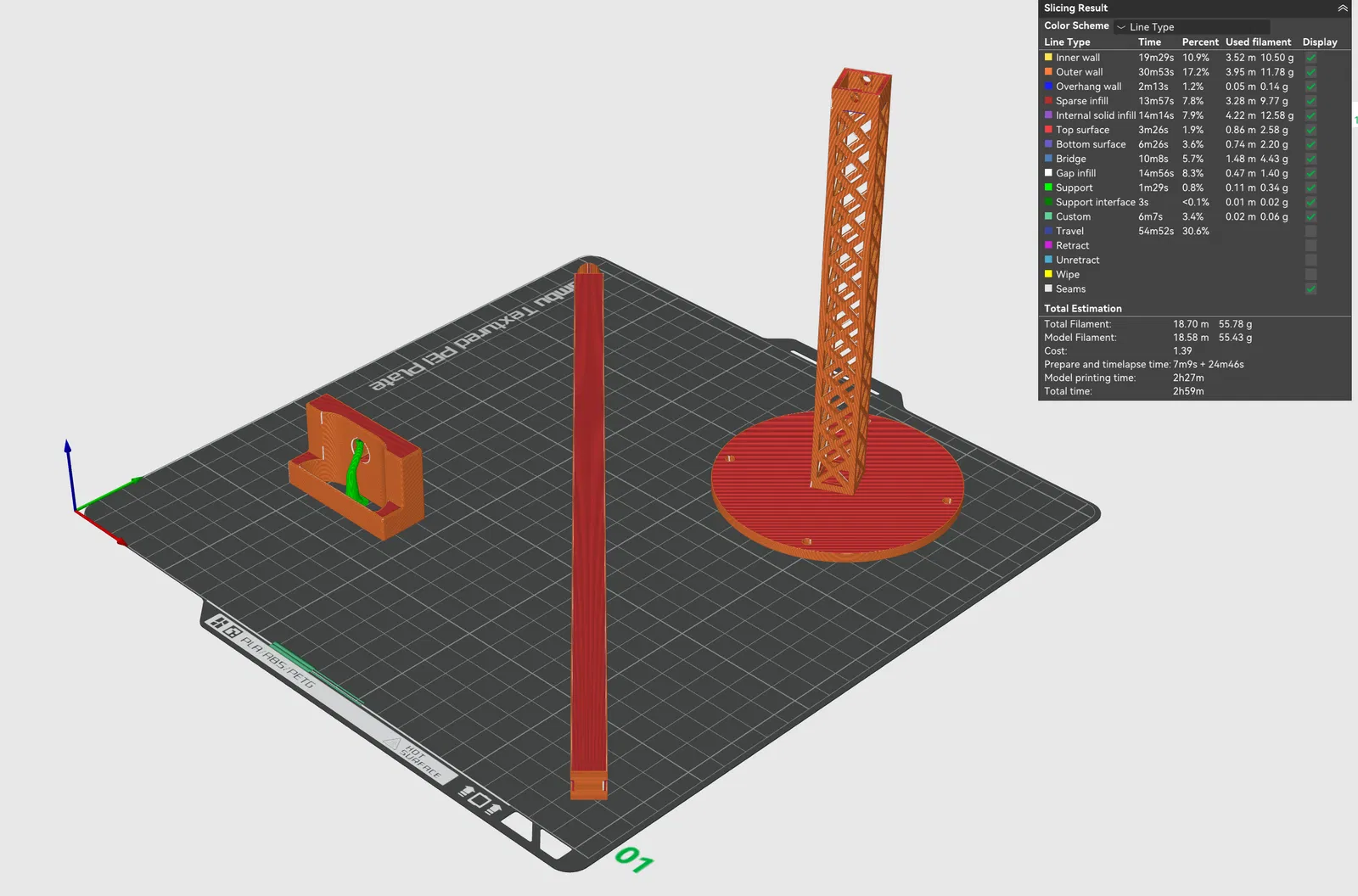

Tổng quan model

Thiết kế này gồm 3 phần chính:

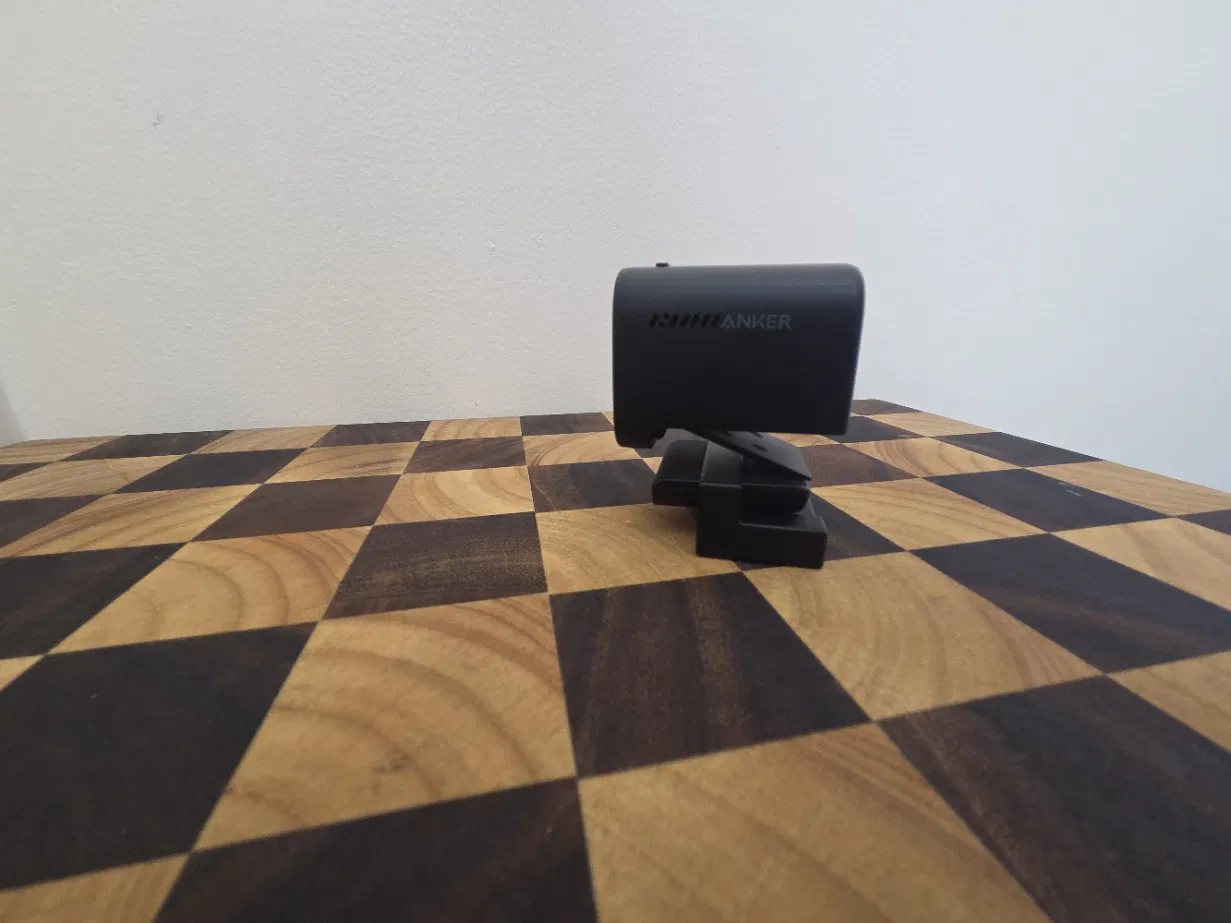

1. Ngàm nối Anker C200
Ngàm thiết kế theo kích thước thực, ôm chắc webcam và khớp với phần đáy cong của máy để bám chuẩn và ổn định.

2. Đế lưới (Lattice Base)
Đế vững với kết cấu lưới hình chữ nhật, cho độ bền tốt mà vẫn tiết kiệm filament.

3. Phần giữa mở rộng (Extendable Middle Section)
Phần nối có thể chỉnh theo chiều dọc để quyết định chiều cao cuối cùng của camera. Chiều cao được chỉnh bằng ốc M3, giúp tinh chỉnh đúng ngang tầm mắt của bạn.

Phần cứng cần chuẩn bị

• 1× ốc M3 để chỉnh chiều cao (có thể chọn loại tự ren/self-tapping nếu bạn chỉ cần một mức chiều cao cố định)

Tùy biến

Có kèm file SolidWorks cho:

• phần giữa mở rộng

• ngàm nối Anker C200

Các file này giúp bạn chỉnh lại dải chiều cao hoặc sửa ngàm để dùng cho các webcam khác có hình dáng tương tự.

Không có file SolidWorks cho phần đế, vì mình không cần chỉnh phần đó trong setup của mình.

Cải tiến trong tương lai

Có thể sau này mình sẽ ra phiên bản cập nhật với:

• đế lớn hơn để tăng độ ổn định

• trục lưới dài hơn, để chiều dài gần tương đương với phần mở rộng

• tăng độ cứng tổng thể và dải chỉnh

Nếu mọi người quan tâm mấy cải tiến này, mình sẽ cân nhắc mở rộng thiết kế.
