Giá treo tường xoay pivot cho quạt Honeywell TurboForce HT-900
Bộ wall mount cho Honeywell TurboForce HT-900 giúp treo tường và xoay pivot để chỉnh hướng gió linh hoạt. Có detent giữ vị trí; khuyến nghị in PETG cho độ bền, riêng detent in PLA để đàn hồi tốt hơn.
Mô tả

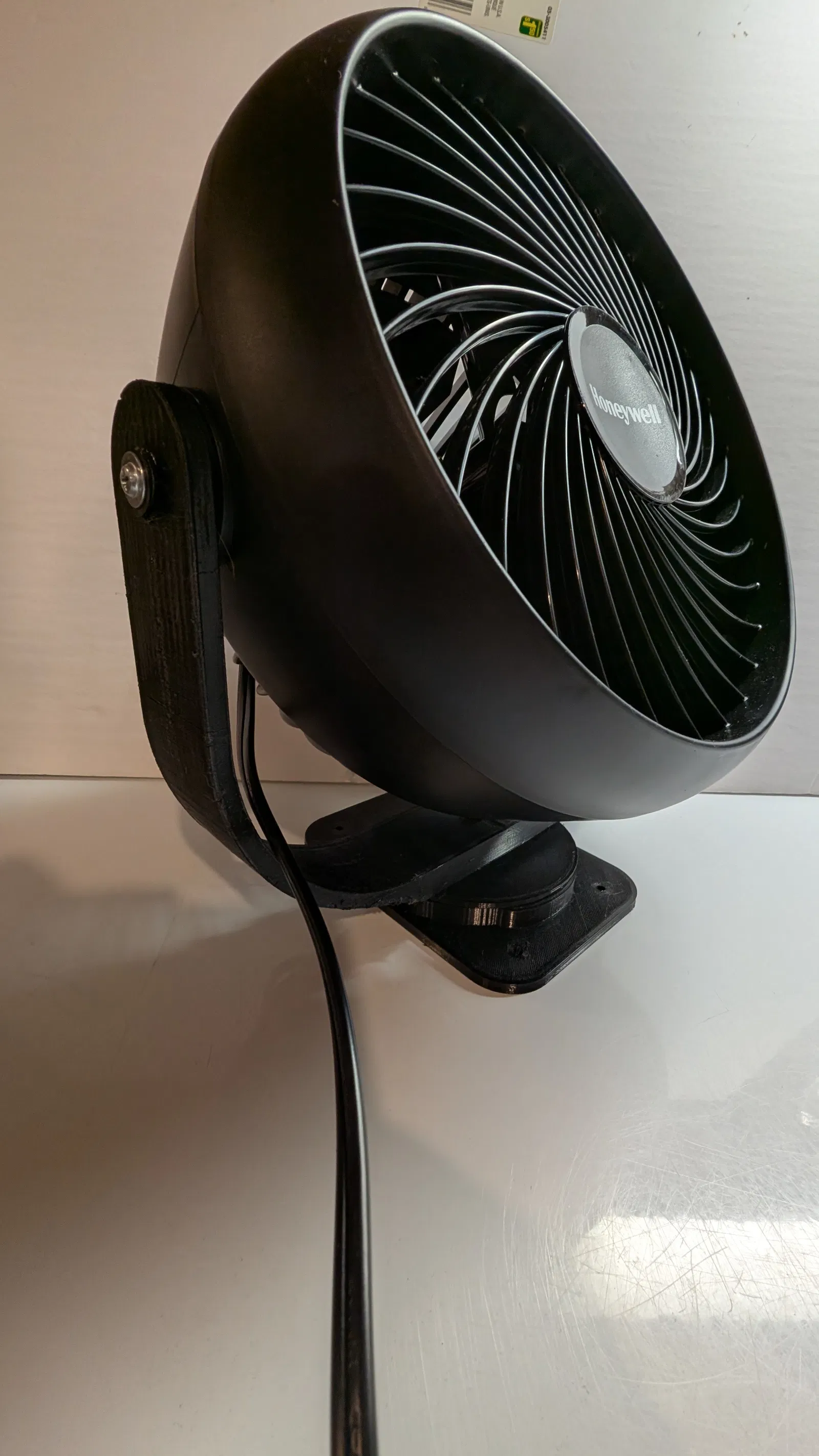

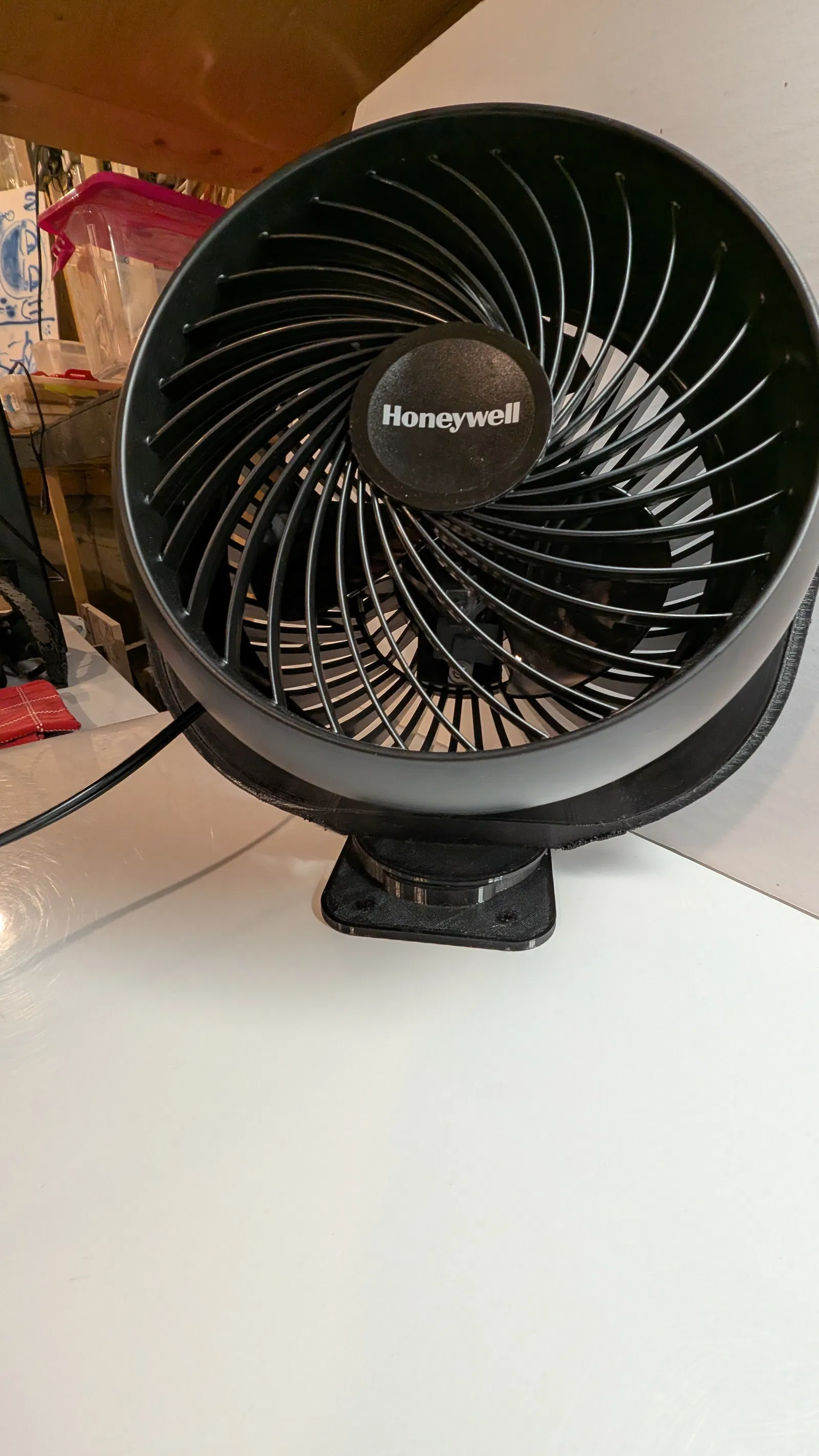

Mình muốn có thể đổi hướng pivot/xoay của quạt Honeywell Turboforce HT-900 sau khi đã treo lên tường. Kết hợp giữa phần xoay này với cơ chế nghiêng (tilt) sẵn có của quạt zin, mình có thể hướng luồng gió gần như theo mọi hướng.
Mình in đa số chi tiết bằng PETG để tăng độ bền so với PLA. Riêng các phần detent (nấc hãm) thì in bằng PLA vì nó hợp hơn cho mấy “lò xo” nhỏ — PETG bị cứng quá.

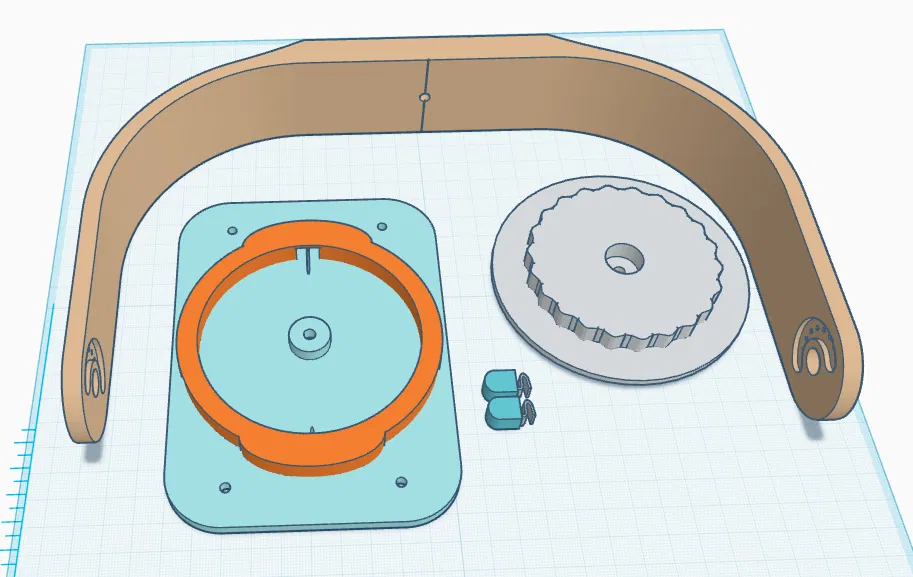

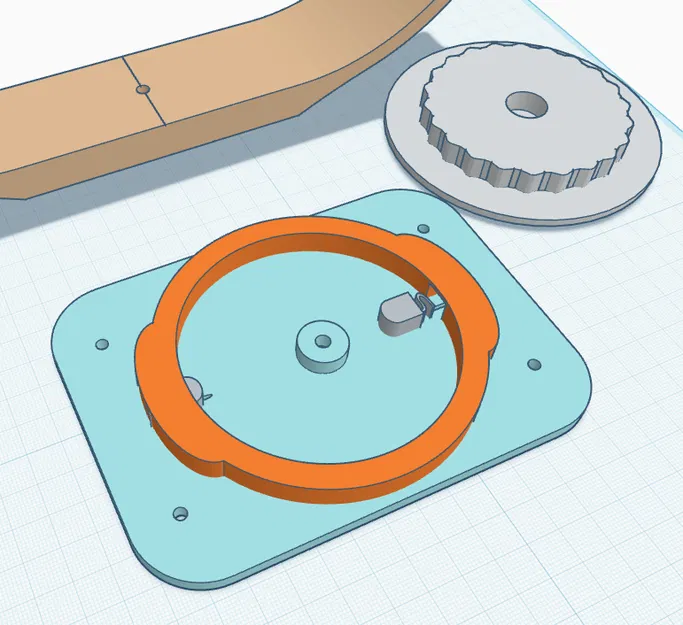

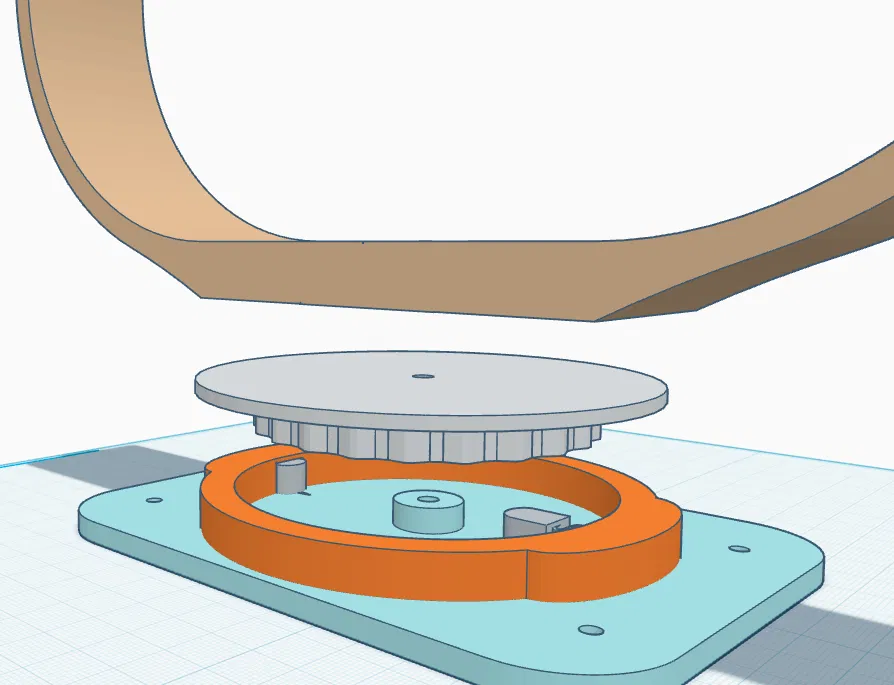

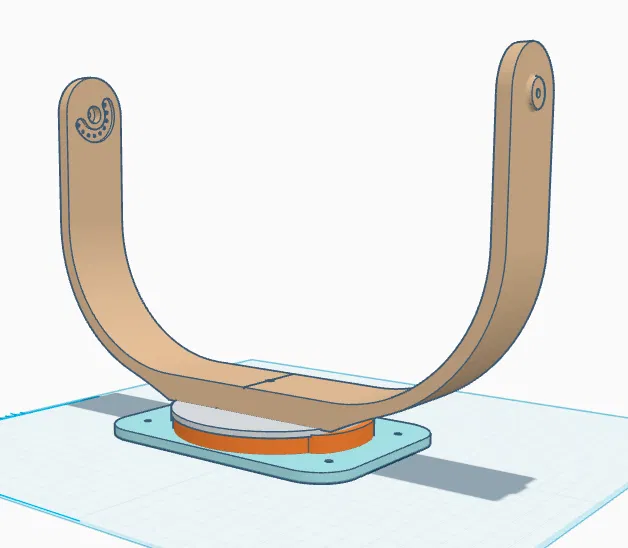

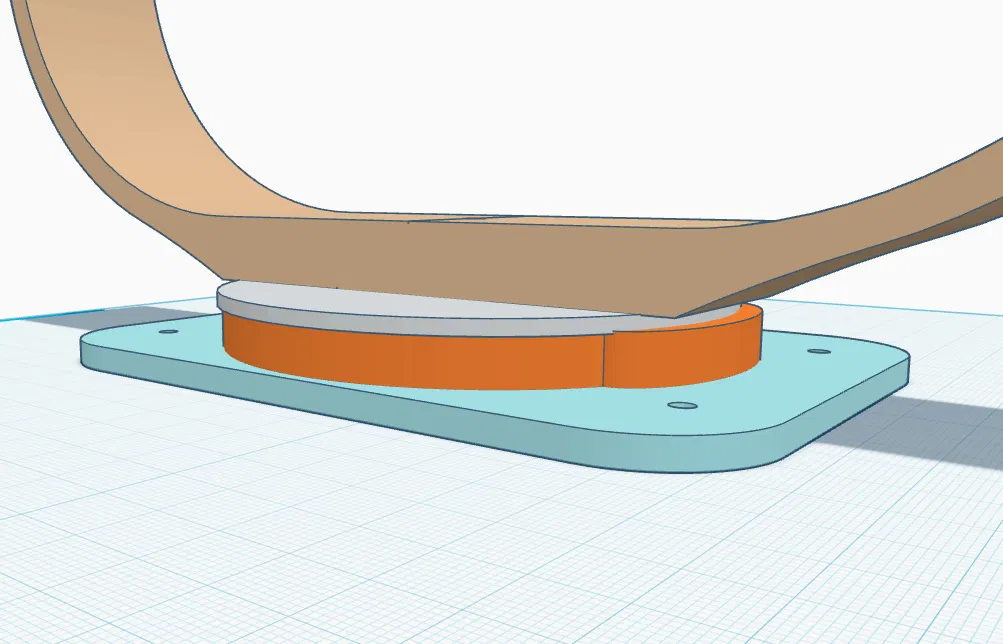

Cứ theo hình để lắp đúng thứ tự. Mình dùng một con bolt/nut nhỏ kèm washer xuyên qua giữa 3 phần chính để siết giữ nguyên cụm trước khi bắt lên tường. Mình cũng dùng keo 502 / CA ở chỗ tiếp giáp giữa các tay đỡ và phần đế tròn (spinbase). Khi gắn lên tường thì dùng loại vít và tắc kê bạn hay dùng, tùy nhu cầu.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
