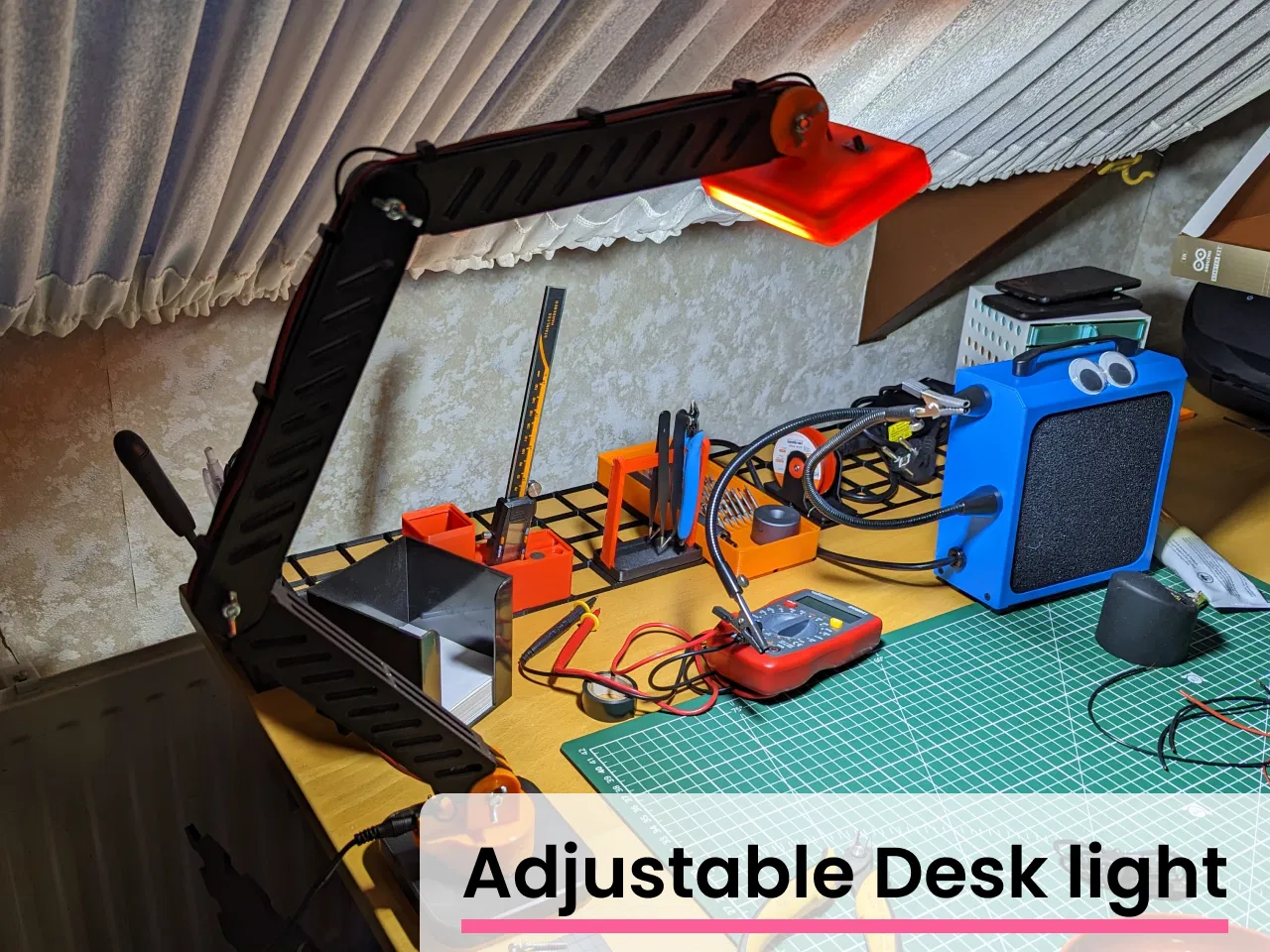

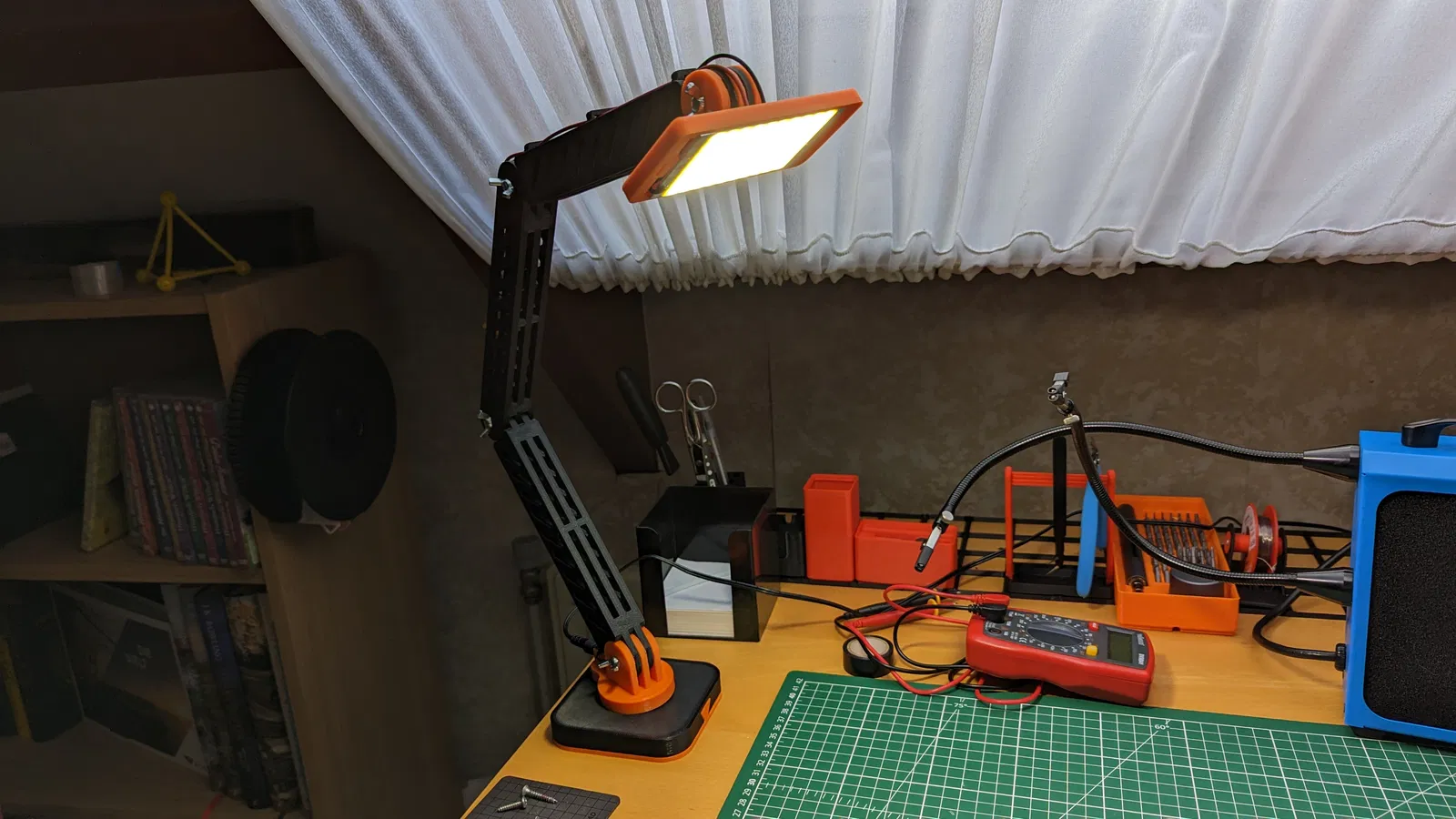

Đèn bàn xoay điều chỉnh được (Adjustable Turning Desk Light)

Mình muốn có một cái đèn bàn có thể xoay qua xoay lại dễ dàng, mà cũng không khoái đi mua sẵn. Mình là maker mà, trời đất ơi, tự làm chứ! Trong video 3d printer enclosure của anh Jonathan bên Next Layer, ảnh có nhắc tới mấy cái đèn LED rẻ trên AliExpress, làm mình nảy ý thiết kế đèn của riêng mình—giờ bạn cũng làm được luôn!

Bill of Materials

Vì mình ở Hà Lan nên một vài link có thể không dùng được với bạn, nhưng đa số linh kiện thì kiếm tại địa phương cũng dễ.

• LED panel - https://aliexpress.com/item/32800234629.html
• 608 bearing - https://www.bol.com/nl/nl/p/10st-8x22x7mm-deep-groove-miniatuur-bearing-seal-ring-608-2rs-608rs-deep-groove-ball-bearing/9200000123351506/
• 4x bu lông M5 x 30mm - https://www.gamma.nl/assortiment/gamma-slotbout-m5-x-30-mm-verzinkt-8-stuks/p/B458186
• 4x vít M3 - mình có sẵn vài con để đó
• 4x ê-cu cánh chuồn M5 (wingnuts) - https://www.gamma.nl/assortiment/gamma-vleugelmoer-m5-verzinkt-4-stuks/p/B458306
• Dây nguồn DC 12V - https://www.reichelt.de/nl/nl/stekkernetvoeding-20-w-12-v-1-67-a-verwisselbare-stekker-psaa-20r-120a-p298335.html
• Jack cắm DC 12V - https://www.reichelt.de/nl/nl/dc-bus-platte-contacten-pen-2-1mm-dc-bu21-90-p183502.html
• 1 hoặc 2m dây điện 22AWG dạng stranded - https://www.okaphone.com/artikel.asp?id=417180
• Công tắc (tuỳ chọn) - mình tháo ra từ món này https://www.action.com/nl-nl/p/jute-touw-met-ledverlichting/

Gắn thêm một biến trở (adjustable resistor) để dim đèn chắc sẽ hay, vì cái panel sáng dữ lắm. Sáng dư sức để rọi nguyên cái bàn làm việc của mình luôn.

Models

Tất cả model được export dạng .3mf, kèm một vài file STL. Mấy file STL đó là bản .3mf đã được canh hướng sẵn, nghĩa là bạn thích dùng file nào thì chọn. Bạn có thể in bao nhiêu “arm” cũng được, nhưng phải có ít nhất một số lượng arm là số lẻ, vì cả phần đế và phần kẹp/giữ đèn đều là đầu nối “male”, nên phải gắn vào một arm có đầu “female”. Nếu bạn muốn số arm là số chẵn, trong bộ có kèm file STEP và F3D. Tuy nhiên mấy file đó hơi rối, xin lỗi nha.

Instructions

Khi bạn đã có đủ linh kiện rồi thì cơ bản chỉ là ráp các phần lại với nhau. Mình khuyên nên hàn dây vào LED panel trước, vì nó hơi khó hàn một chút; đặt phẳng trên bàn để hàn sẽ dễ hơn nhiều.

Một chỗ khác có thể hơi khó hiểu là chân nào trên connector là dương (+) và chân nào là âm (-). Trên dây nguồn của bạn thường sẽ có in ký hiệu polarity. Để đọc/giải mã, mình dùng link này https://en.wikipedia.org/wiki/Polarity_symbols. Bạn cũng có thể dùng đồng hồ đo (multimeter) để kiểm tra chân nào nối với phần center.

Phần đế cần bắt vít xuống mặt bàn, vì không thì nó sẽ bị lật. Khoan mồi trước bằng mũi M2 sẽ làm việc này dễ hơn nhiều.

License

CC-0, có ghi công thì càng quý, không bắt buộc. Nếu bạn đem model này đi bán y nguyên không sửa gì mà không thấy ngại thì bạn đúng là đồ khốn, nhưng tuỳ bạn vậy, đồ khốn!
