Vỏ Cerbo GX & Tank 140, tuỳ chọn nắp che Touch 50

Tác giả DavidKinnes_4256112

Lượt tải: 88
Lượt thích: 5
Lượt coi: 746
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 9 file · 1,1 MB· 1,1 MB

File 9 1,1 MB

Base_Plate_1771525136.3mf3MF · 136,8 KB
Corner_bottom_right_1771525137.3mf3MF · 228 KB
Corner_bottom_left_1771525138.3mf3MF · 228,4 KB
Touch_50_retaining_plate_1771525139.3mf3MF · 11,4 KB
Stripe_1771525140.3mf3MF · 4,8 KB
Corner_top_left_1771525141.3mf3MF · 228 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #222998
Danh mục: DIY
Ngày đăng: 20/02/2026
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: victron
cerbogx
cerbo
touch50
tank140

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Mình in mẫu này trên Creality K2 Pro với Creality Hyper PLA màu Đen, Xanh dương và Cam.

Mình dùng thiết lập mặc định cho filament và cài đặt in, chỉ tắt tuỳ chọn brim.

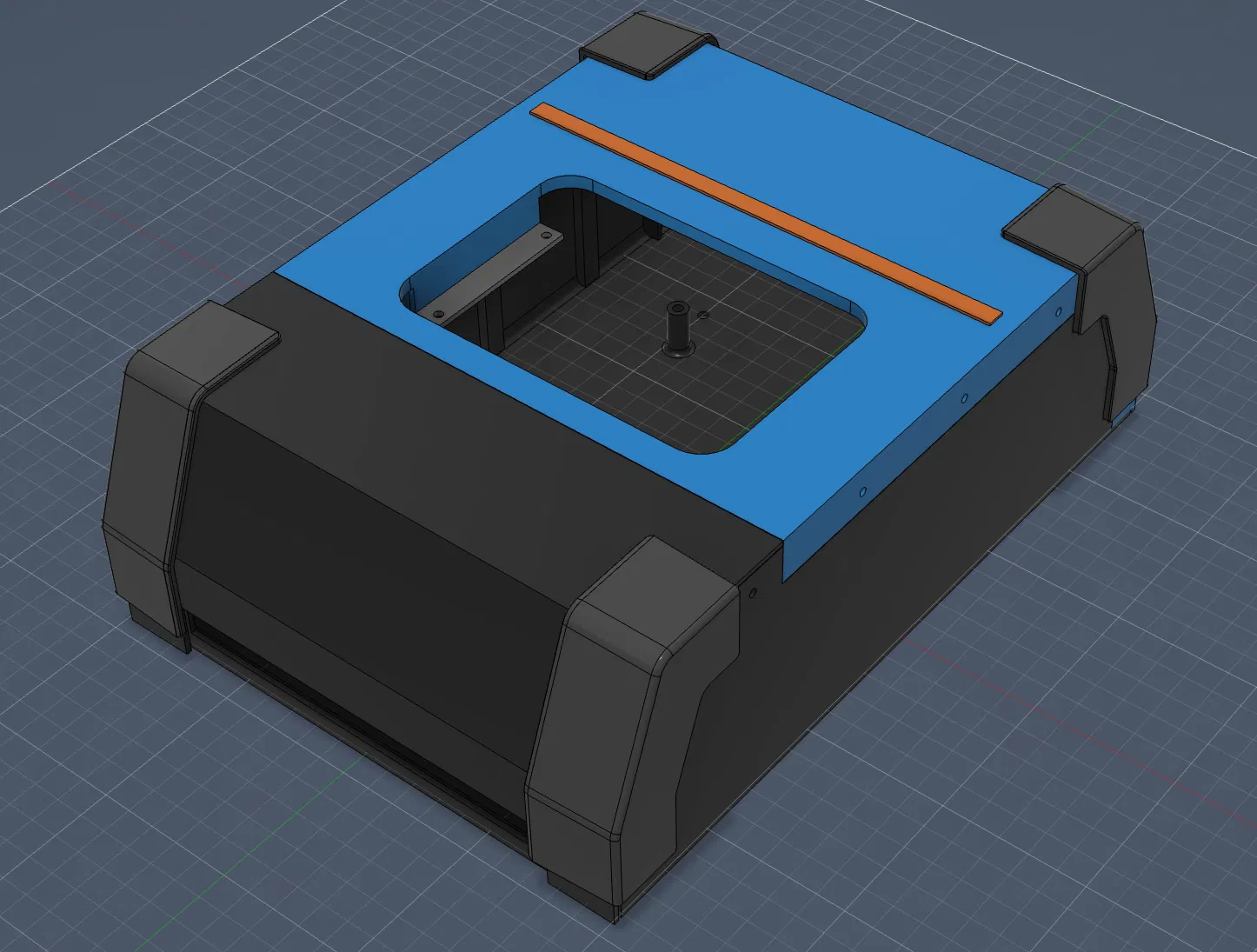

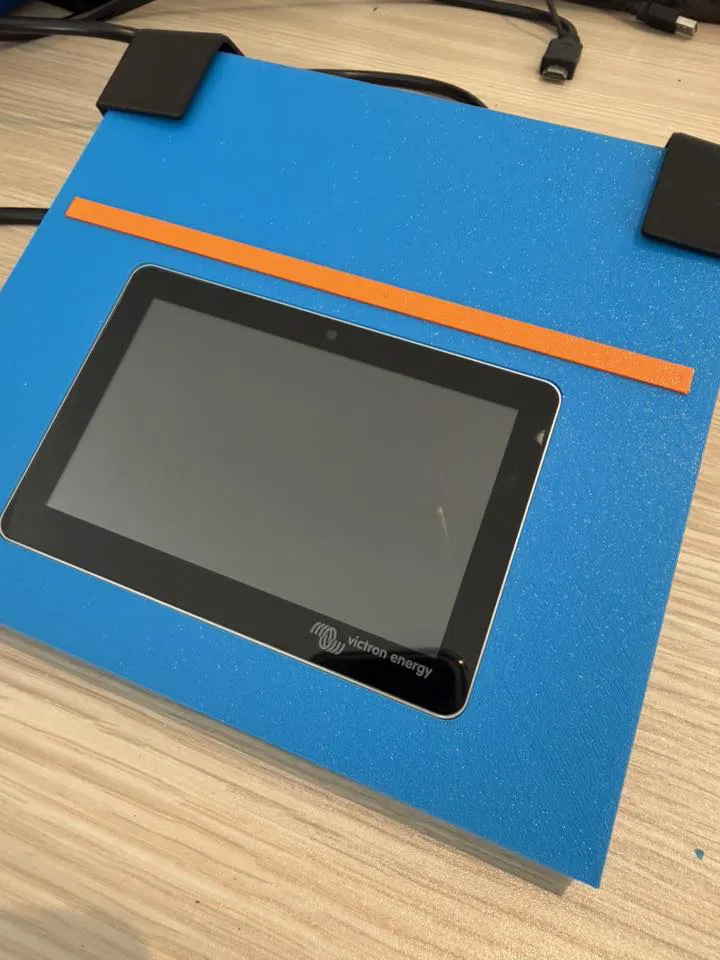

Mẫu được thiết kế để gắn Cerbo GX và GX Tank-140 ở bên trong, và gắn GX Touch 50 ở mặt trước. Nếu có yêu cầu, mình sẽ làm thêm phiên bản cho Touch 70 hoặc bản không dùng touch.

Linh kiện/phụ kiện thêm:

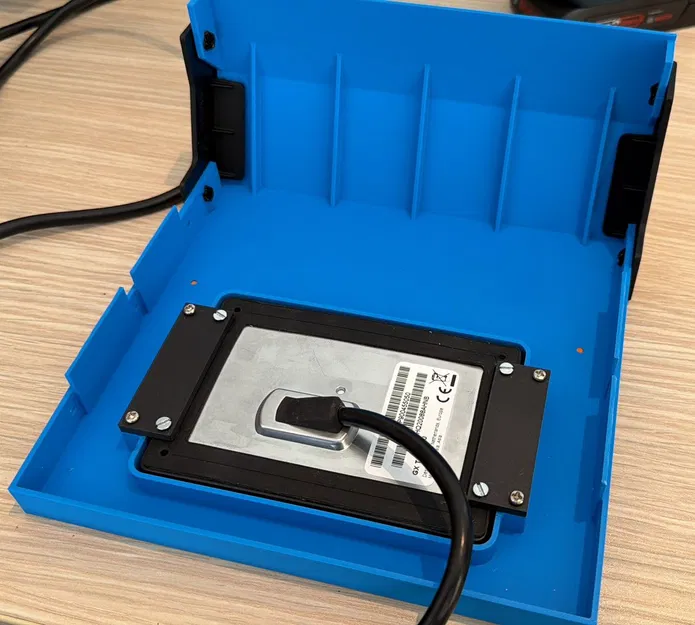

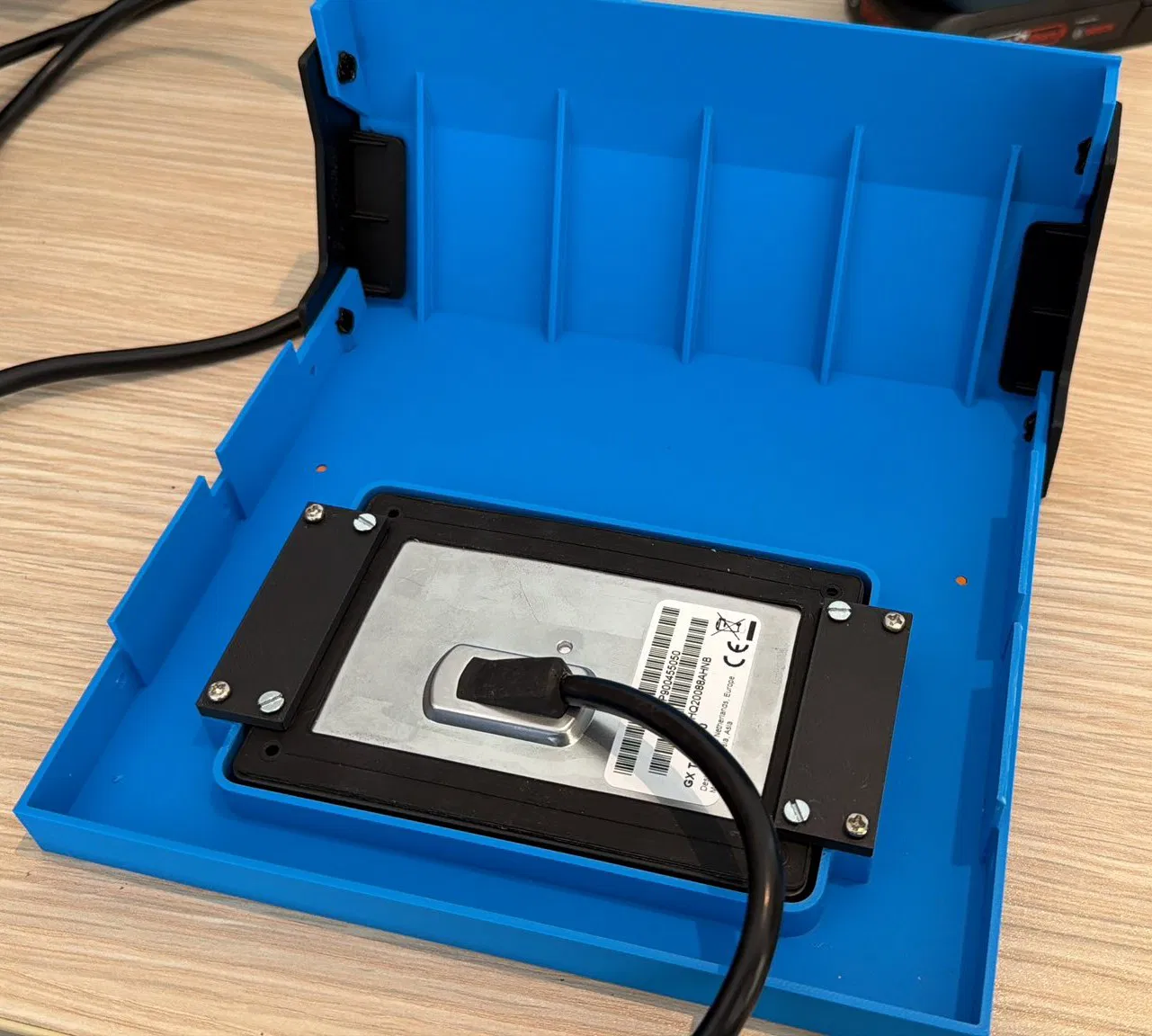

4x insert đai ốc M3 3x4.2 ở phía trên để bắt Touch 50 và các plate gắn của nó.
6x insert đai ốc M4 4x5 ở các trụ trên base plate để bắt nắp.
2x insert đai ốc M4 4x5 ở nắp đáy để bắt xuyên qua base plate.
Keo 502 (super glue) để dán dải màu cam lên nắp trên.

Hướng dẫn khác:

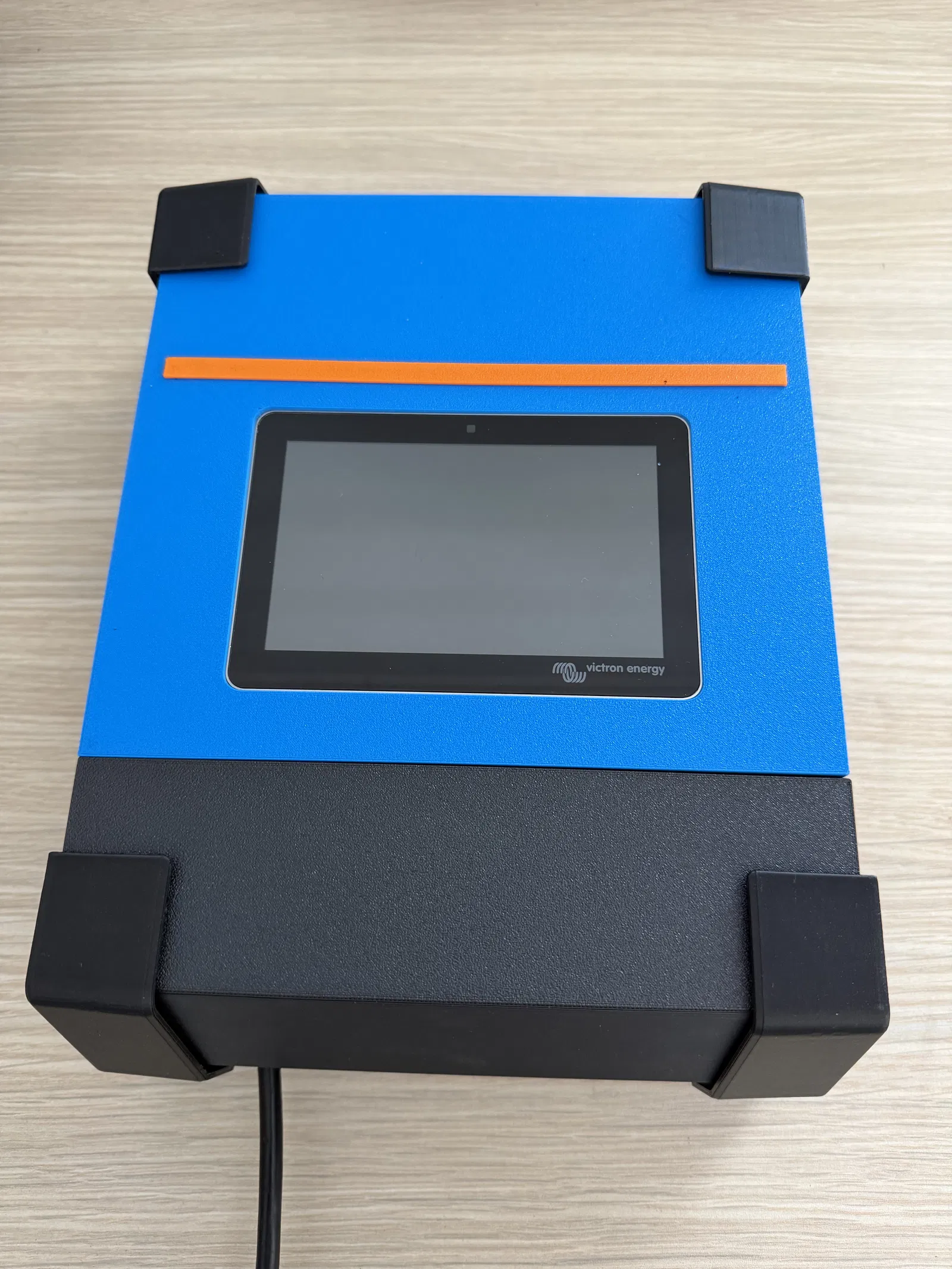

Các góc (Corners) chỉ nhằm mục đích đồng bộ ngoại hình với các thiết bị Victron khác trong bộ của mình, và mình dùng mỏ hàn để nung chảy/ép chúng dính vào các nắp.
