Vỏ Cerbo GX & Tank 140, tùy chọn nắp GX Touch 70
Thiết kế vỏ theo kiểu Victron để lắp Cerbo GX và GX Tank-140 bên trong, mặt trước gắn GX Touch 70. Có hướng dẫn insert tán M3/M4 và cách dán dải cam; tác giả chưa test fit vì không có Touch 70.
Mô tả
Mình chưa test được bản in này vì mình không có GX Touch 70. Nếu ai có thể xác nhận giúp kích thước có vừa khít không?

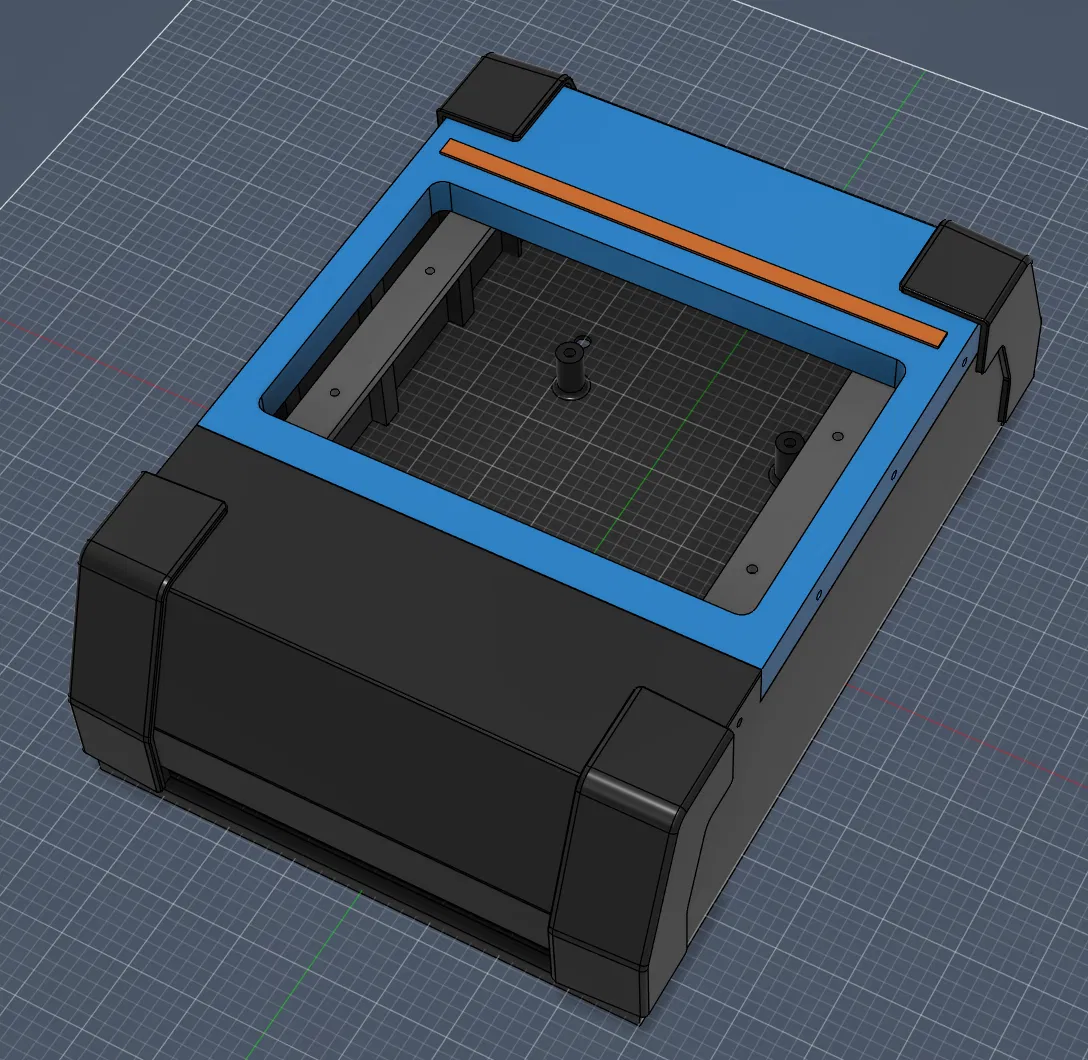

Model này được thiết kế để lắp Cerbo GX và GX Tank-140 ở bên trong, và gắn GX Touch 70 ở mặt trước. Mình cũng sẽ làm thêm phiên bản cho Touch 70 (hoặc không dùng touch) nếu có yêu cầu.
Linh kiện bổ sung:
-
4x insert tán M3 3x4.2 ở phía trên để bắt Touch 70 và các mounting plates của nó.
-
6x insert tán M4 4x5 trên các trụ của base plate để bắt nắp (cover).
-
2x insert tán M4 4x5 trong nắp dưới (bottom cover) để bắt xuyên qua base plate.
-
Keo siêu dính (super glue) để dán dải màu cam lên nắp trên.
Hướng dẫn khác:
- Các miếng ở góc (Corners) chỉ nhằm mục đích đồng bộ ngoại hình với các thiết bị Victron khác trong bộ setup của mình; mình dùng mỏ hàn (soldering iron) để làm chảy và gắn chúng vào các nắp.
