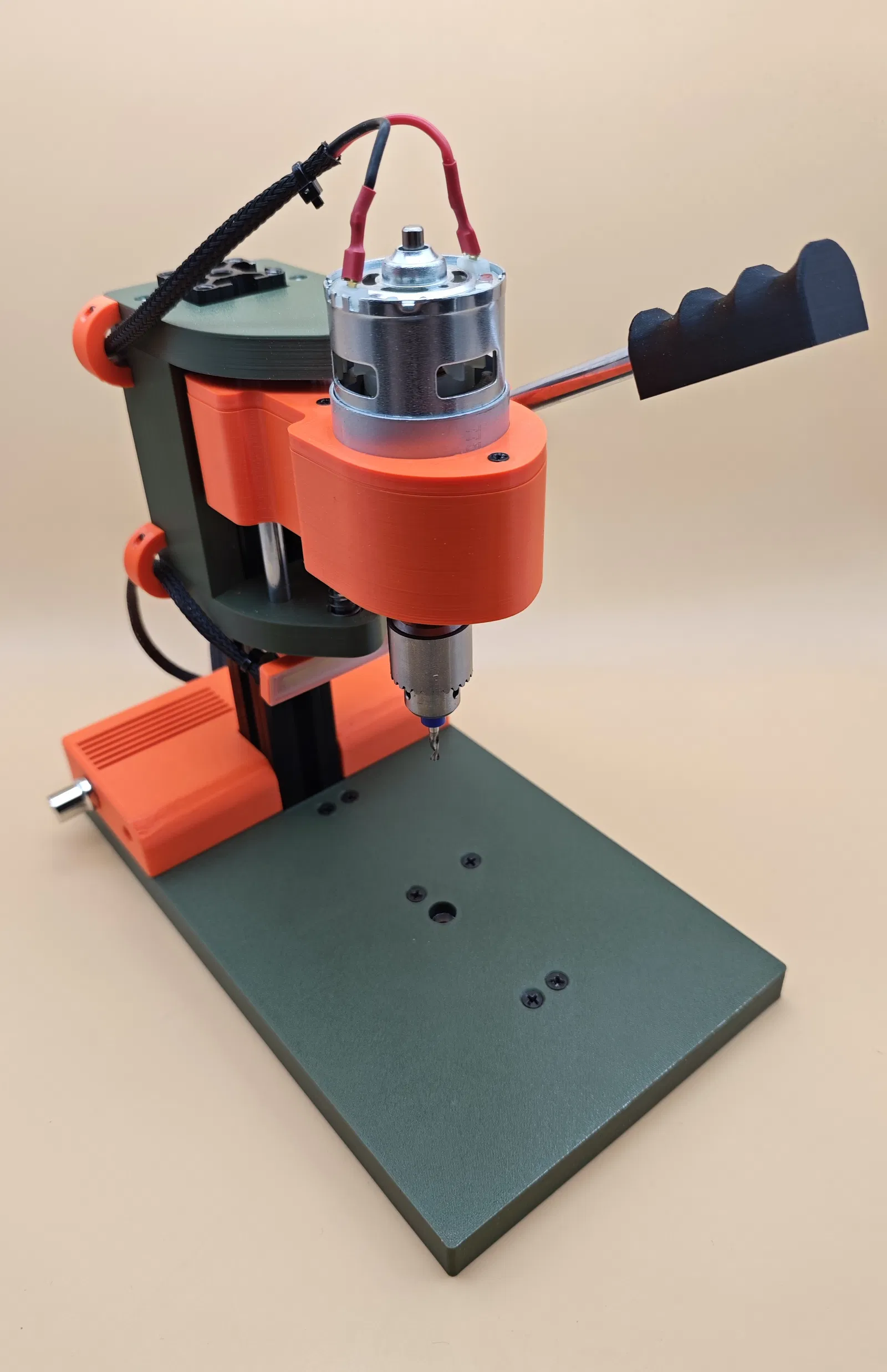

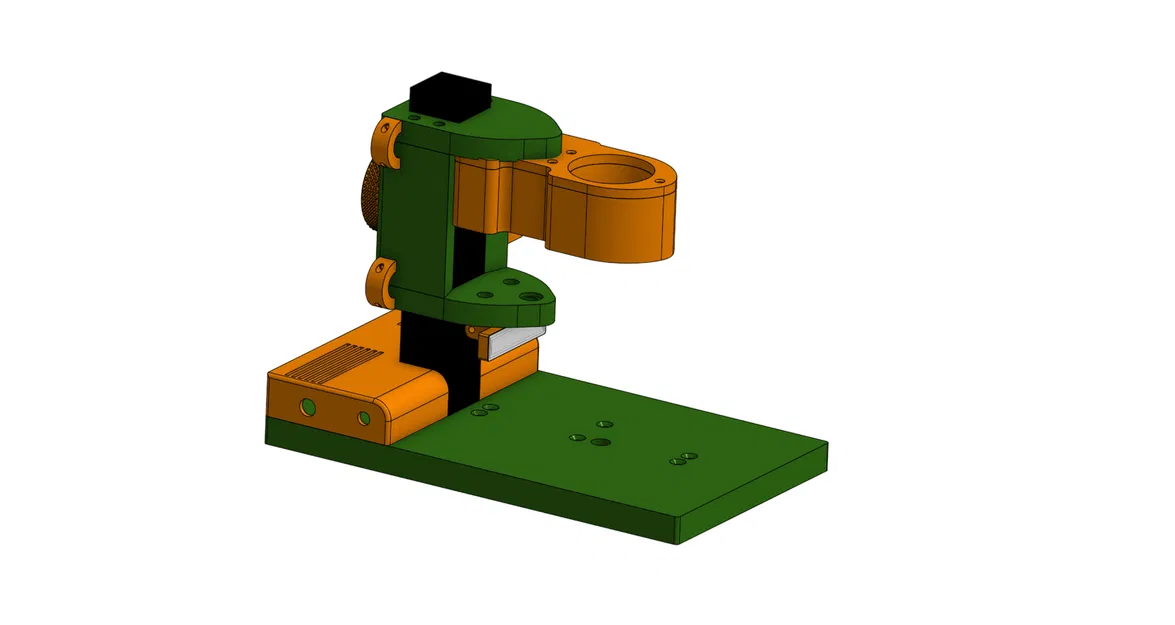

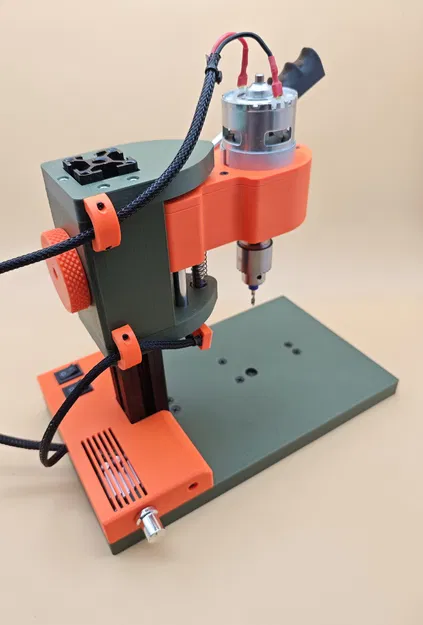

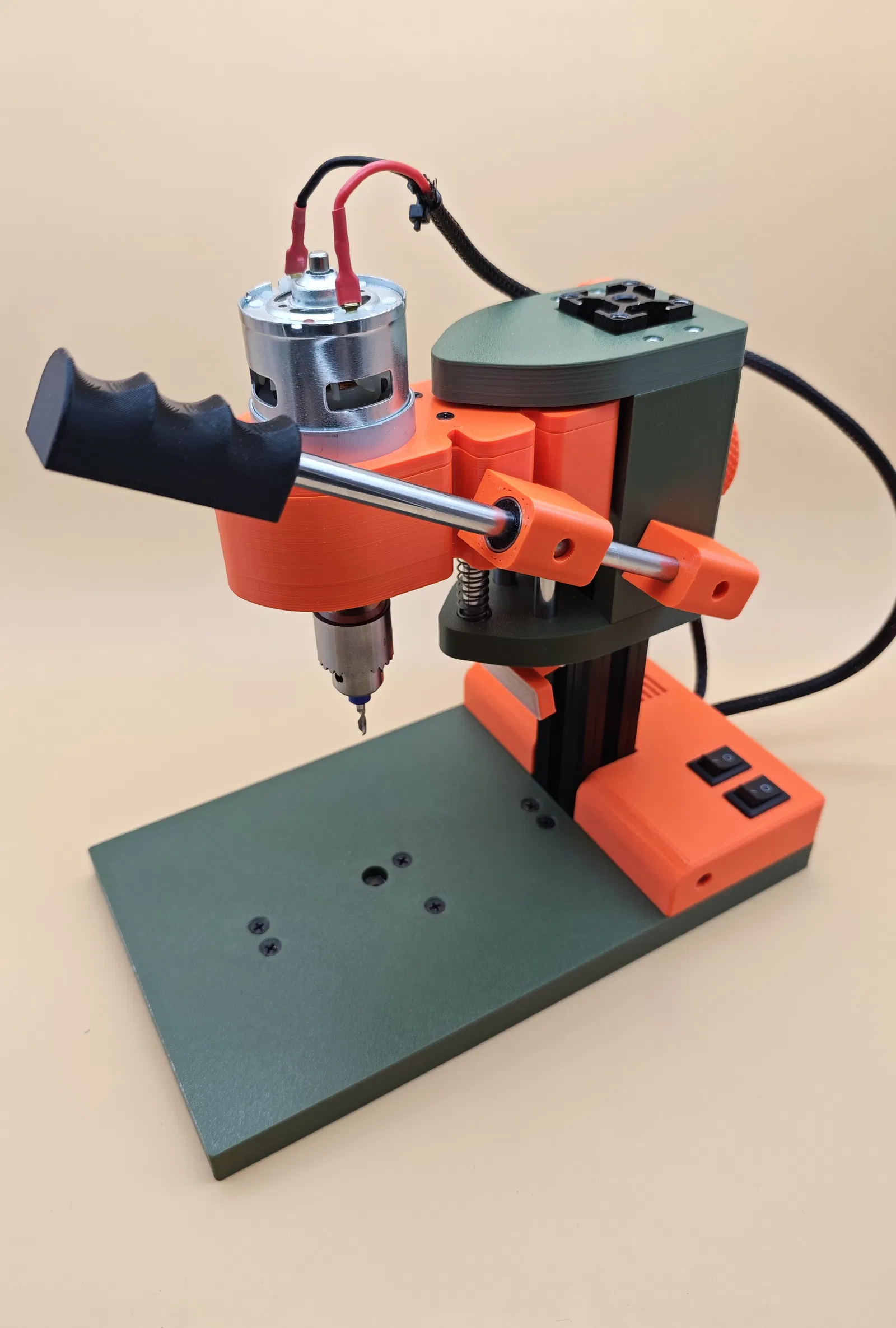

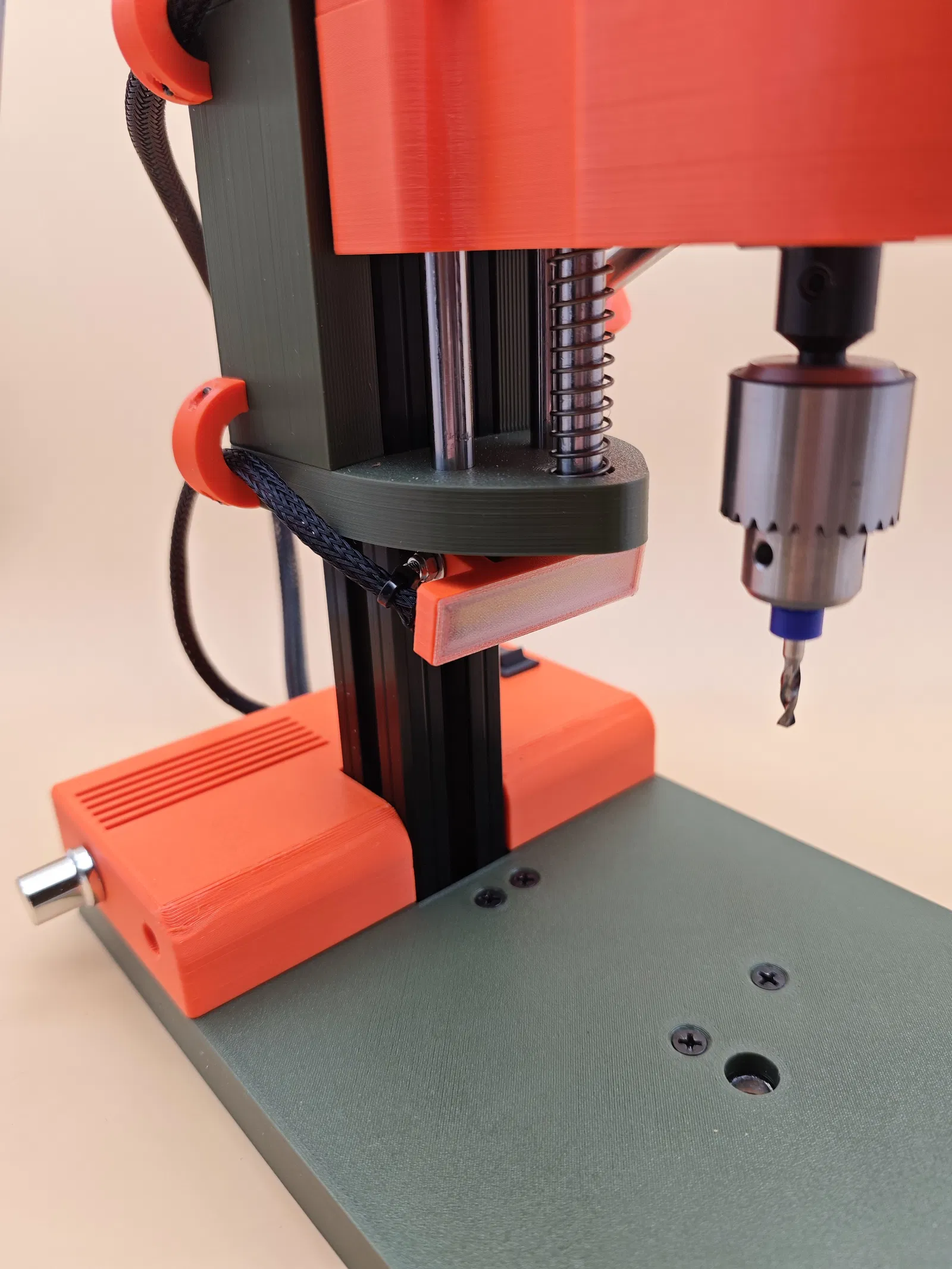

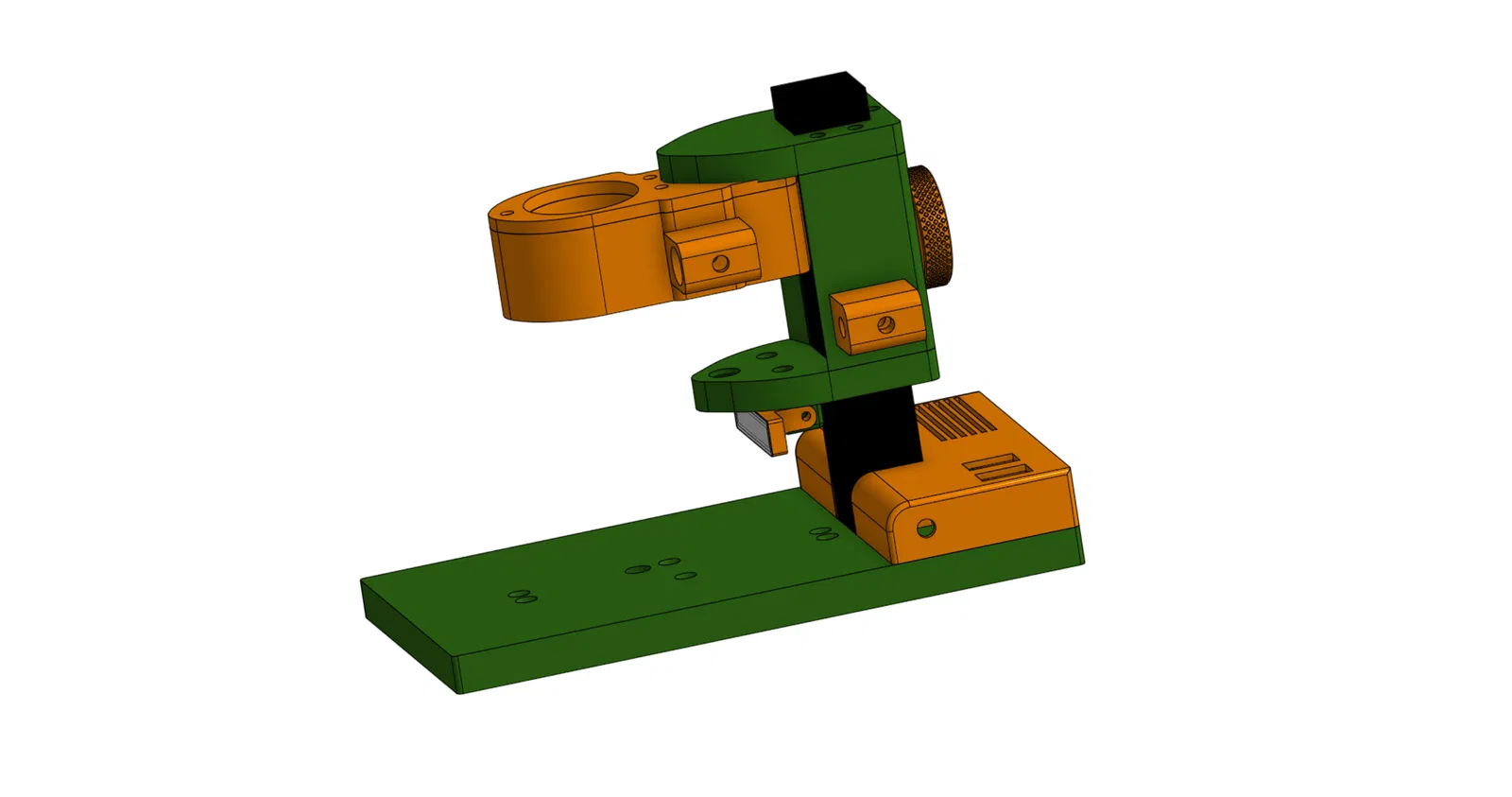

Press drill - mini vrtačka (máy khoan bàn mini)

Mẫu máy khoan bàn (sloupová vrtačka) cỡ nhỏ, phù hợp để khoan PCB (mạch in) và các vật nhỏ.

LƯU Ý: Các linh kiện để lắp máy khoan này được dùng từ bộ chuyển đổi Prusa MK4s sang CoreOne

Để lắp ráp bạn sẽ cần:

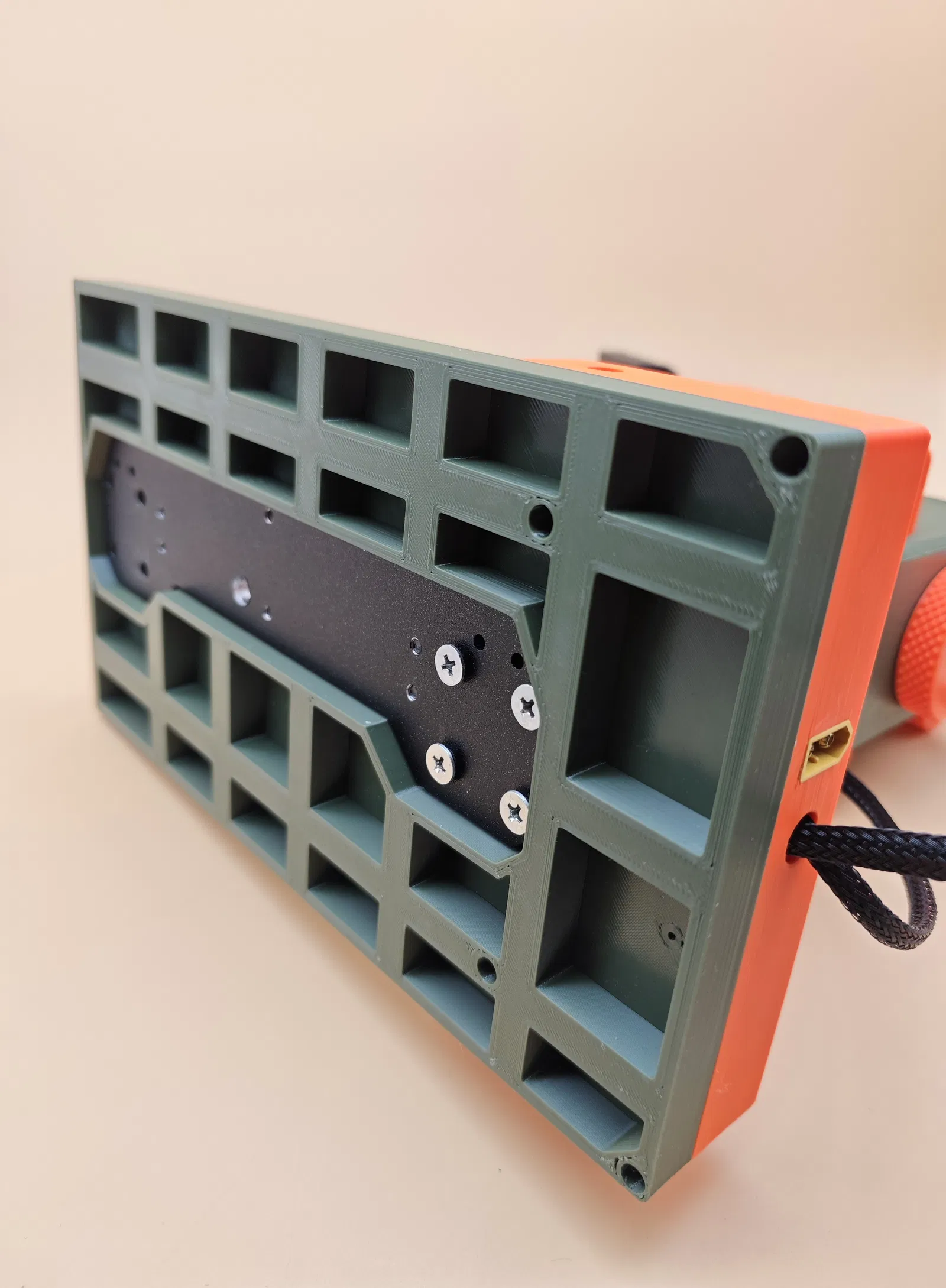

1x Front plate: https://www.prusa3d.com/cs/produkt/front-plate/
1x Nhôm định hình (aluminum profile) 3030: https://www.prusa3d.com/cs/produkt/hlinikovy-profil-extruze-dlouha/
4x vòng bi trượt tuyến tính (linear bearing) LM8UU: https://www.prusa3d.com/cs/produkt/linearni-lozisko-lm8uu/
3x 90mm: thanh dẫn hướng thép 8mm
1x 200mm: thanh dẫn hướng thép 8mm
1x bộ điều khiển PWM DC 10–30V, 10A, kích thước 50x32mm
1x motor 775 24V (trục 5mm)
1x đầu kẹp mũi khoan (chuck) 0,3 – 6,5mm
1x đầu nối nguồn XT60
4x T-nut cho nhôm định hình 3030, ren M4
20x insert ren cấy vào nhựa (threaded insert) M3, dài 3–4mm
3x đai ốc tự hãm có cao su (lock nut) M3
4x long đền (washer) cho đai ốc, cỡ M3
1x LED strip 24V, dài 45mm

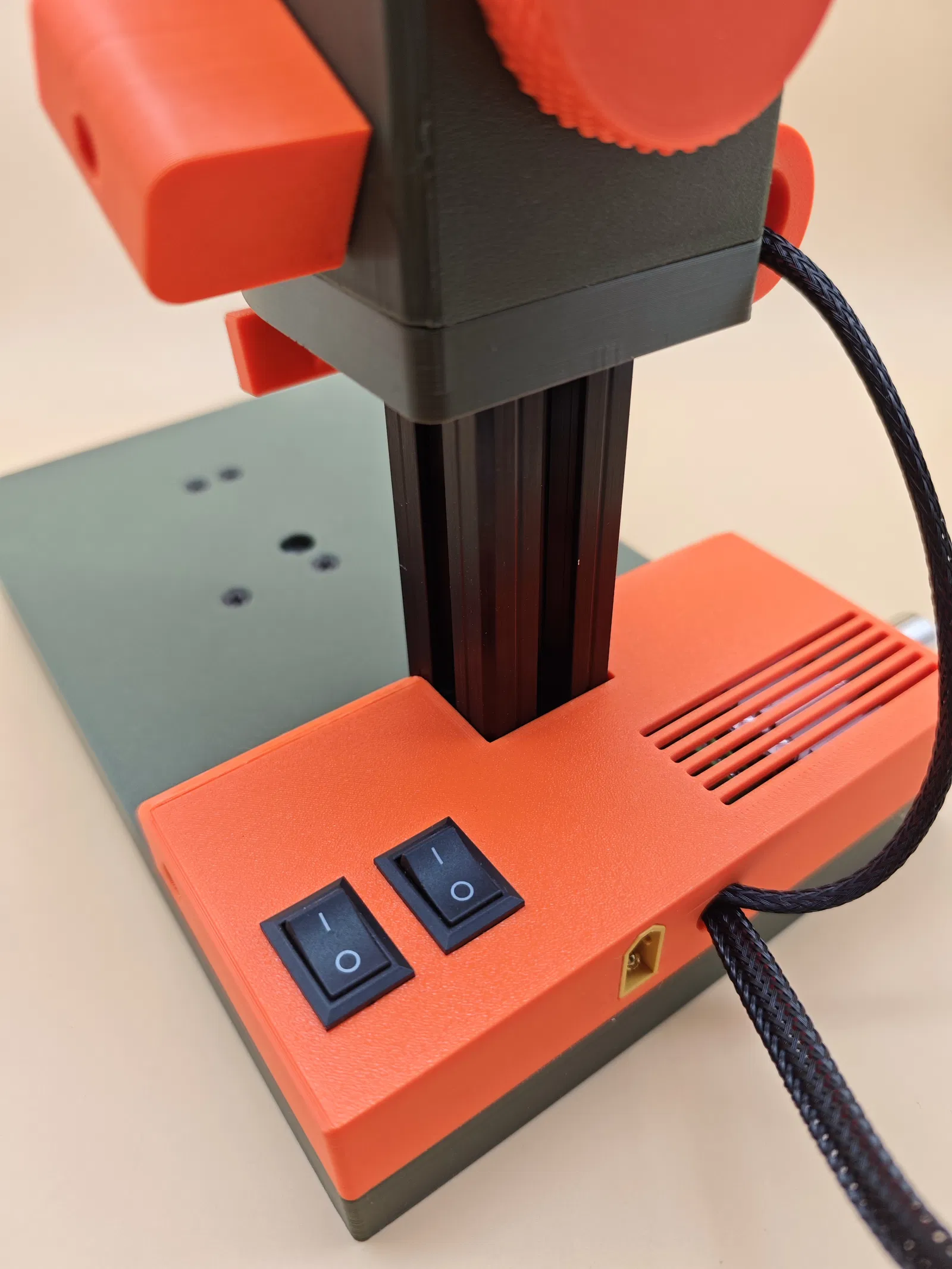

2x công tắc bập bênh (rocker switch) KCD1-101, OFF-ON 1pol.250V/6A
dây điện đỏ, đen, AWG 20, tự chọn chiều dài
1x lò xo, 10,8/0,8, dài: 66mm

Ốc vít:
M2,3x10 / 8x
M3x6 / 6x
M3x30 / 1x
M3x14 / 10x
M4x12/ 3x
M4x16 / 2x
M4x24 / 1x
M4x6 / 6x
M5x18 / 4x
