Nắp trước & nắp sau cho bộ kit BlinkenArea RetroBlink

Mô tả các phần

Nắp trước và nắp sau cho bộ kit RetroBlink.

Nắp trước

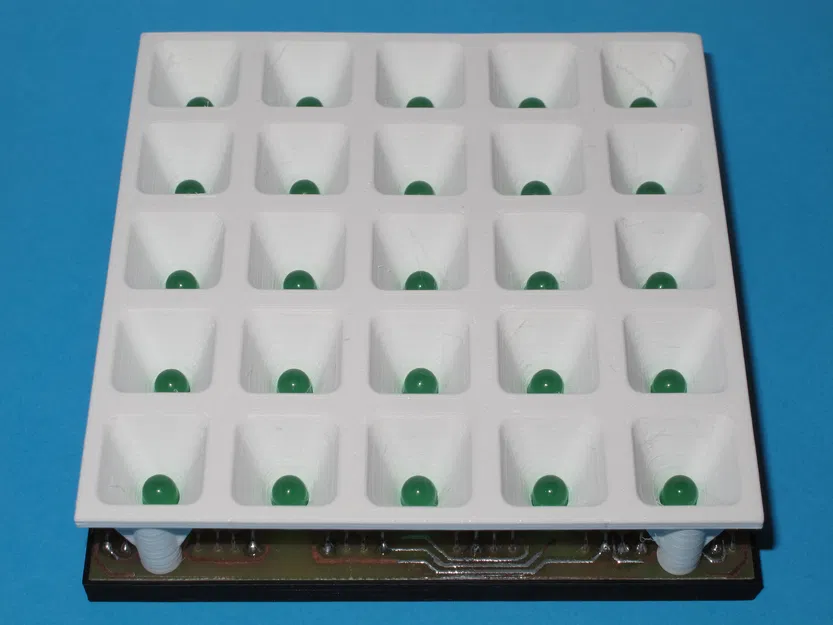

Phần chính gồm các “light well” cho từng LED và các trụ (bosses) để bắt vít vào PCB. Nên in bằng filament màu trắng để phản xạ và khuếch tán ánh sáng bên trong các light well.

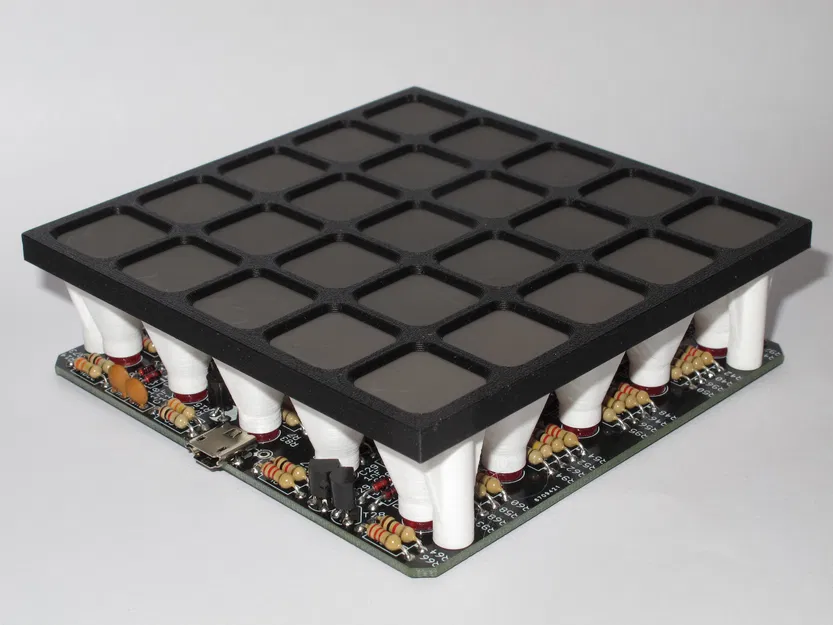

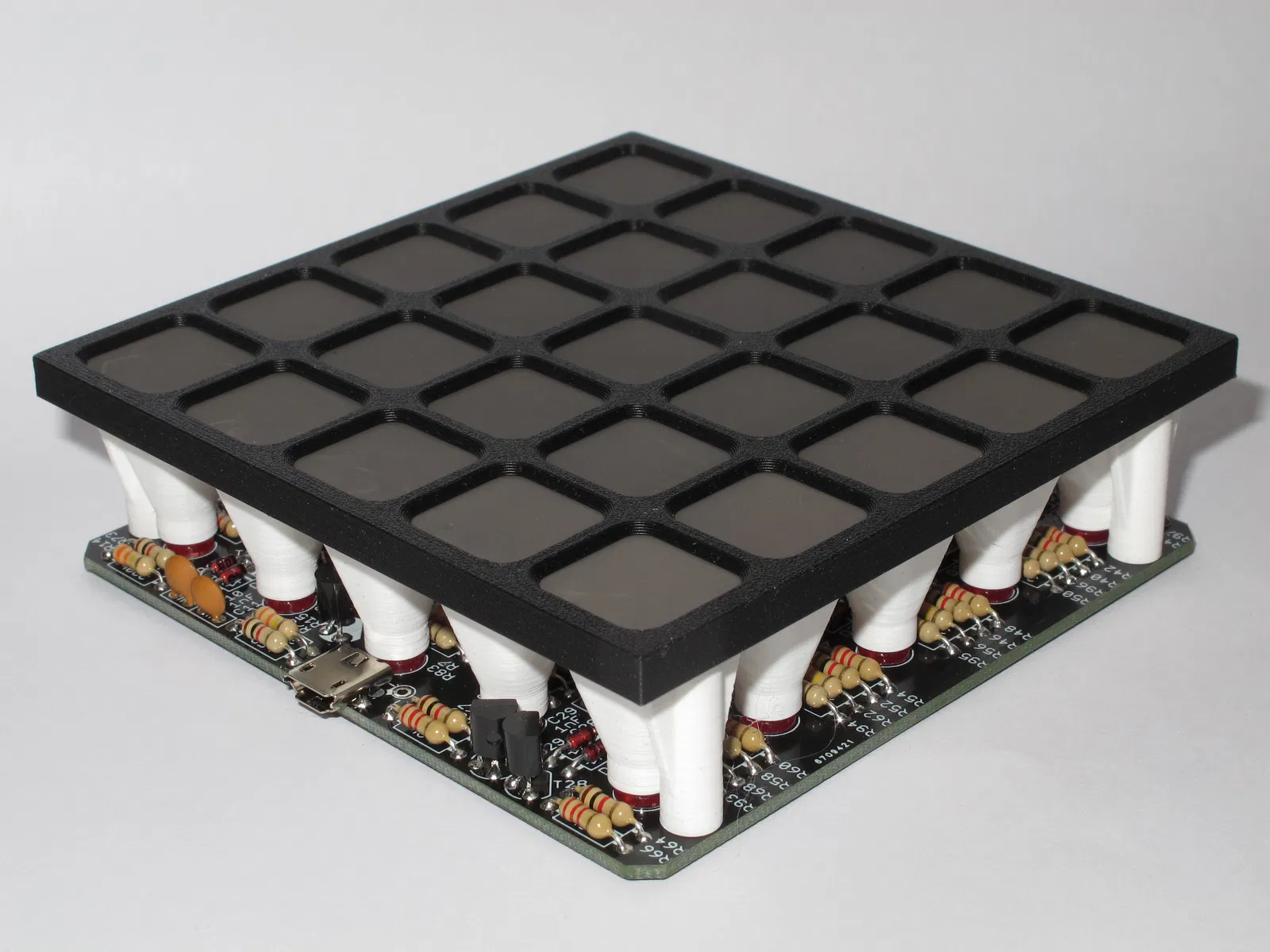

Nắp trước (Lid)

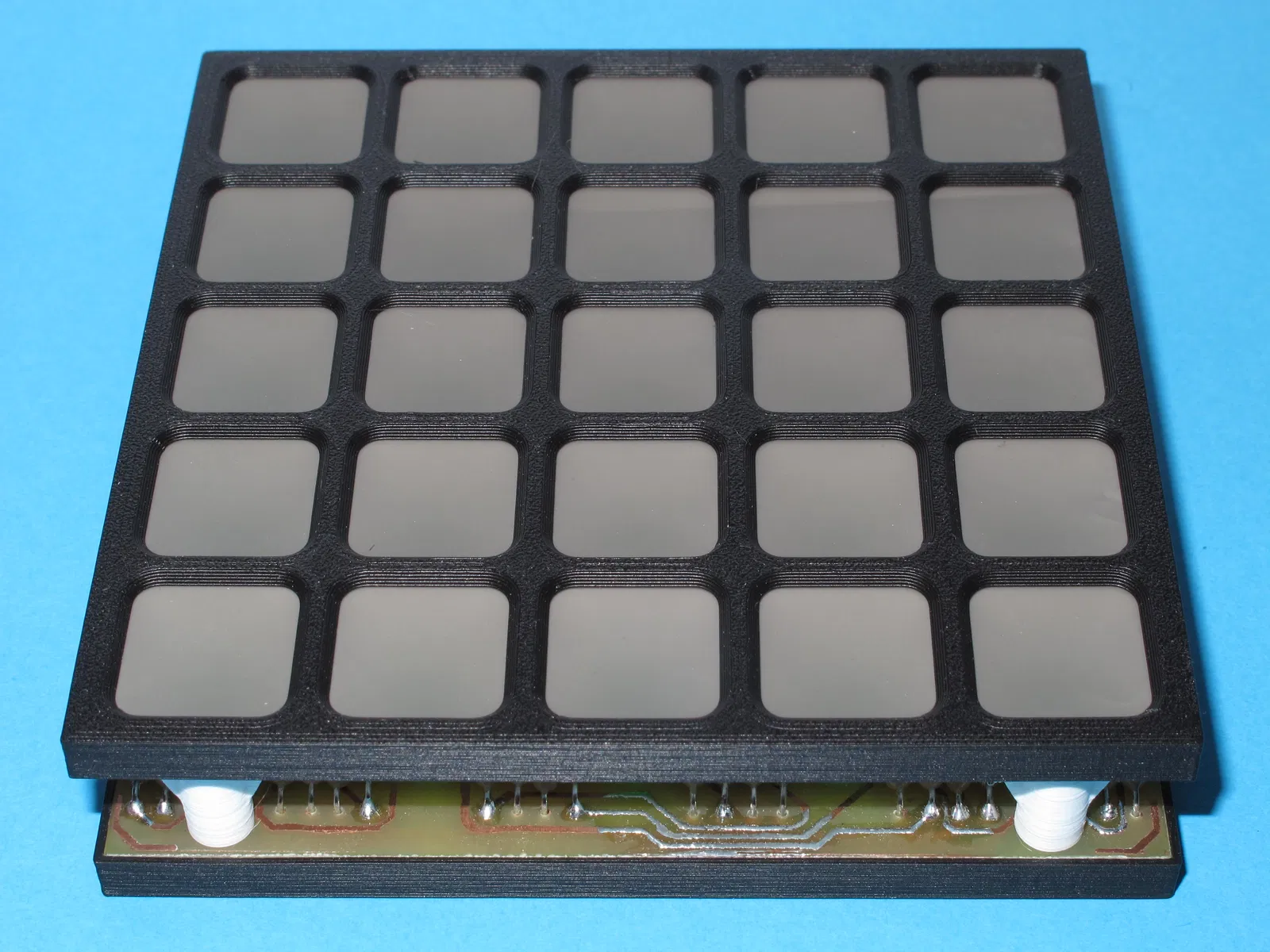

Phần lid giữ tấm diffusor sheet cố định và tạo viền ngăn cách giữa các cửa sổ LED riêng lẻ. Nên in bằng filament màu đen để có độ tương phản và hiệu ứng nhìn đẹp nhất.

Nắp sau (Tray)

Đây là nắp tuỳ chọn cho mặt hàn của PCB, giúp bảo vệ khỏi bị chập khi đặt lên các vật bằng kim loại. Có thể in bất kỳ màu nào bạn thích.

Tấm khuếch tán (Diffusor Sheet)

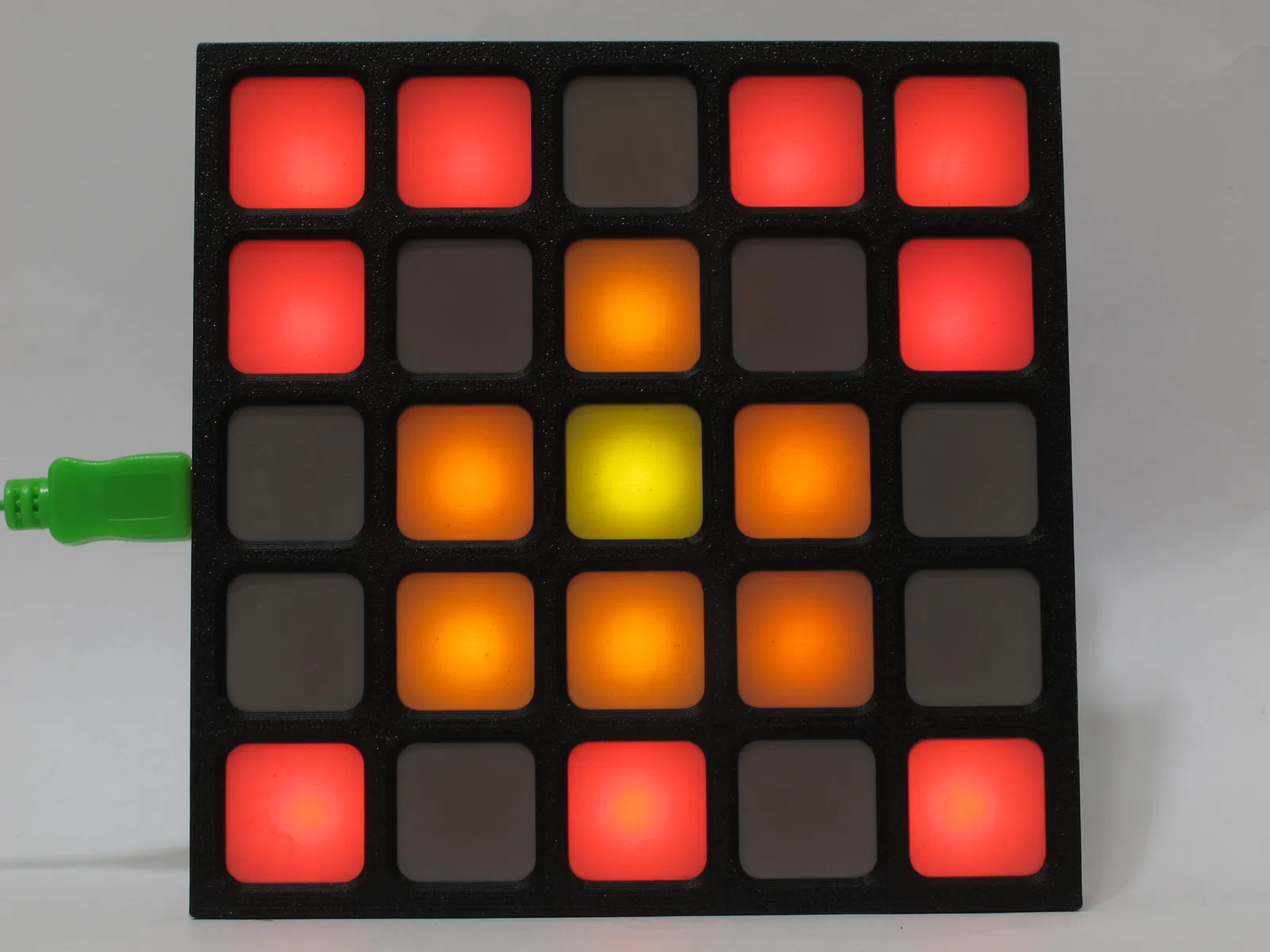

Tấm diffusor sheet chỉ cần cắt đúng kích thước rồi đặt lên trên nắp trước (phần chính) trước khi bấm (clip) phần lid vào. Có thể dùng nhiều loại vật liệu, từ một tờ giấy bình thường cho tới diffusor sheet chuyên dụng. Mình thử và thấy cho kết quả tốt với tấm lọc ánh sáng sân khấu #225 “Neutral Density Frost” (còn gọi là “gel”), của Lee Filters và Rosco (và chắc còn hãng khác nữa).

In 3D

Nắp trước & lid được in theo hướng úp xuống (các file STL đã được xoay đúng hướng sẵn). Thiết lập khuyến nghị: layer height 0.2mm, nozzle 0.4mm, không cần supports.

Lắp ráp

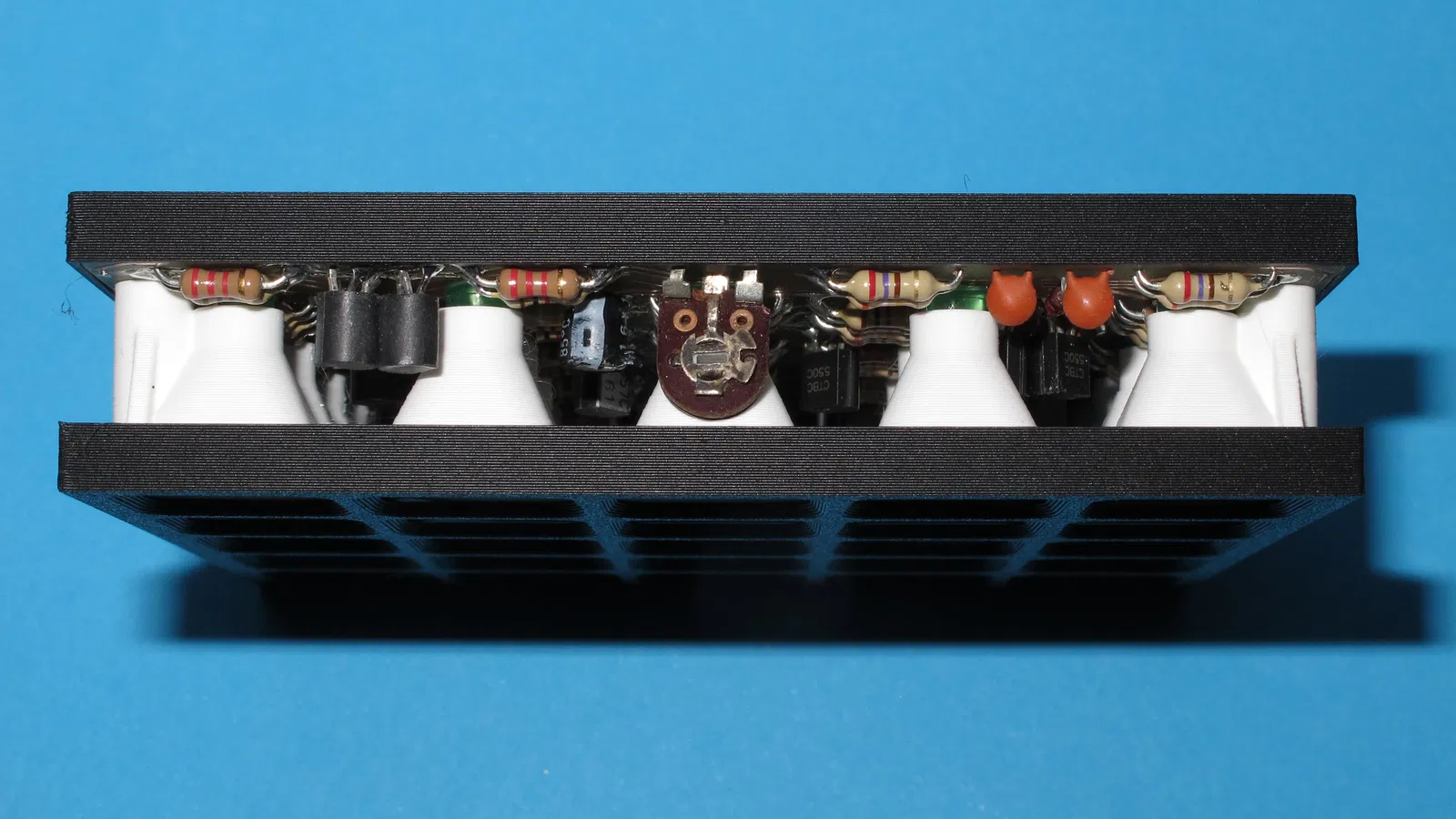

Nắp trước & nắp sau được lắp bằng 4 vít đầu chìm (countersunk) (khuyến nghị dùng vít nhựa hoặc vít tôn; trường hợp cần gấp thì có thể dùng vít máy M3) vào 4 lỗ bắt trên PCB. Nếu không dùng nắp sau, nên dùng vít đầu tròn (pan head) hoặc đầu trụ (cheese head) thay vì vít đầu chìm.

Tấm diffusor sheet được đặt lên trên nắp trước và được giữ cố định nhờ lid, phần này chỉ cần bấm (clip) trực tiếp vào nắp trước.
