Adapter đảo chiều bản lề cửa góc Ikea Pax (reverse hinge)

Vật liệu cần chuẩn bị:

• 3x bản lề BLUM 9350743 CLIP top BLUMOTION

• 3x BLUM Clip mounting plate

• 6x hoặc 12x vít gỗ SPAX (hoặc tương đương) 5x60mm đầu chìm (counter-sunk)

• 6x vít đầu chìm ~3x16 để bắt mounting plate của bản lề

• 2x vít bản 5mm để tạm cố định drilling jig

• Mũi khoan 4mm

• Mũi khoan 9mm (nên dùng loại đầu phẳng; mũi khoan gỗ có mũi định tâm có thể đâm xuyên qua)

Hướng dẫn:

• In các adapter với 4 perimeters và 4 lớp top/bottom, infill gyroid ~15%

• In drilling jig

• Bắt tạm đúng cao độ bằng vít bản 5mm

• Khoan xuyên qua 4 lỗ của drilling jig, dùng mũi khoan 4mm, vào thân tủ

  • Mình chỉ dùng 2 lỗ ngoài cùng thôi là đã đủ cứng rồi, nhưng bạn có thể khoan đủ cả 4 lỗ

  • Với bản lề giữa, lưu ý nó cần cao hơn 1 lỗ so với phía gốc, vì bản lề trên cánh cửa không nằm đúng giữa hoàn toàn

  • Miếng nhựa che góc đi kèm Pax vẫn để nguyên được. Chỉ cần kéo lệch ra tại chỗ đang làm để thao tác

• Bắt mounting plate vào adapter bằng vít 3x16mm

• Bắt adapter vào thân tủ bằng vít 5x60mm

• Nới rộng các lỗ bắt bản lề trên cánh cửa bằng mũi khoan 9mm

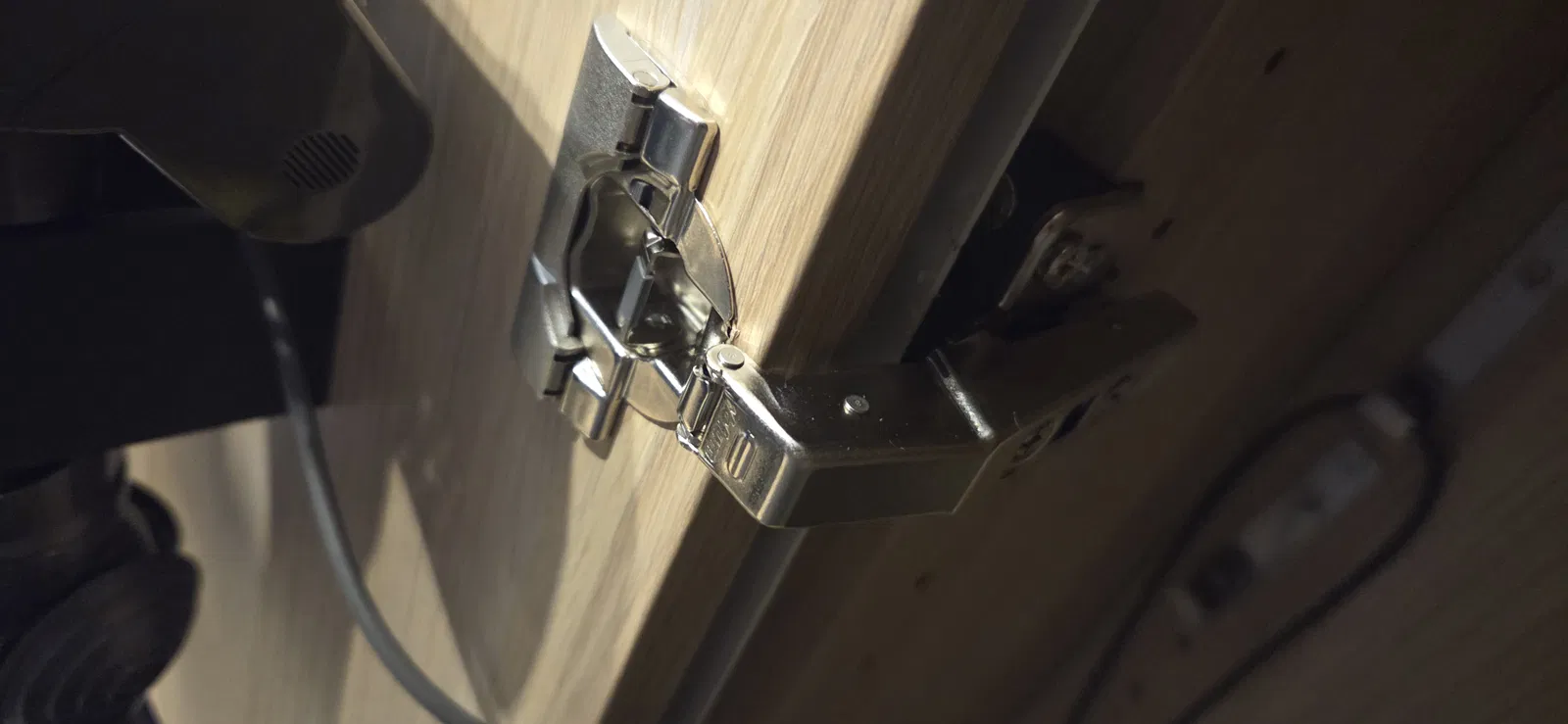

• Gắn (clip) 3x BLUM 9350743 CLIP top vào các lỗ trên cánh cửa

• Gắn (clip) cánh cửa vào đúng vị trí

• Chỉnh micro (micro adjust) bản lề nếu cần
