Vỏ in 3D XXL Online DC-UPS – Phong cách Industrial (cỡ XXL)
Vỏ enclosure in 3D cho dự án XXL Online DC-UPS, thiết kế kiểu industrial/military. Tích hợp 3 buck-boost chỉnh được, công tắc rocker, cổng XT60, spacer đi dây và tấm đáy mở bảo trì, dễ thao tác phần wiring.
Mô tả

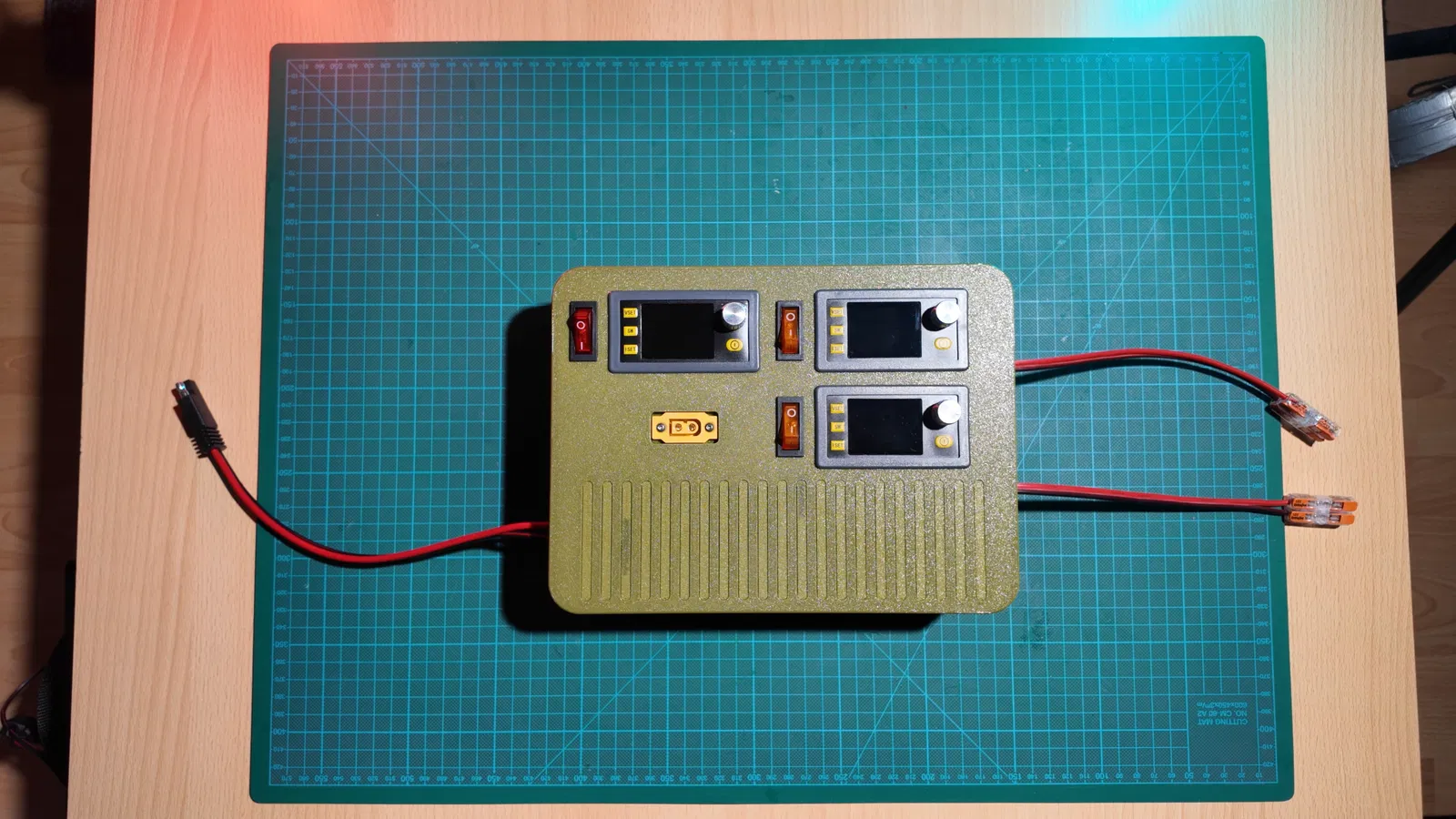

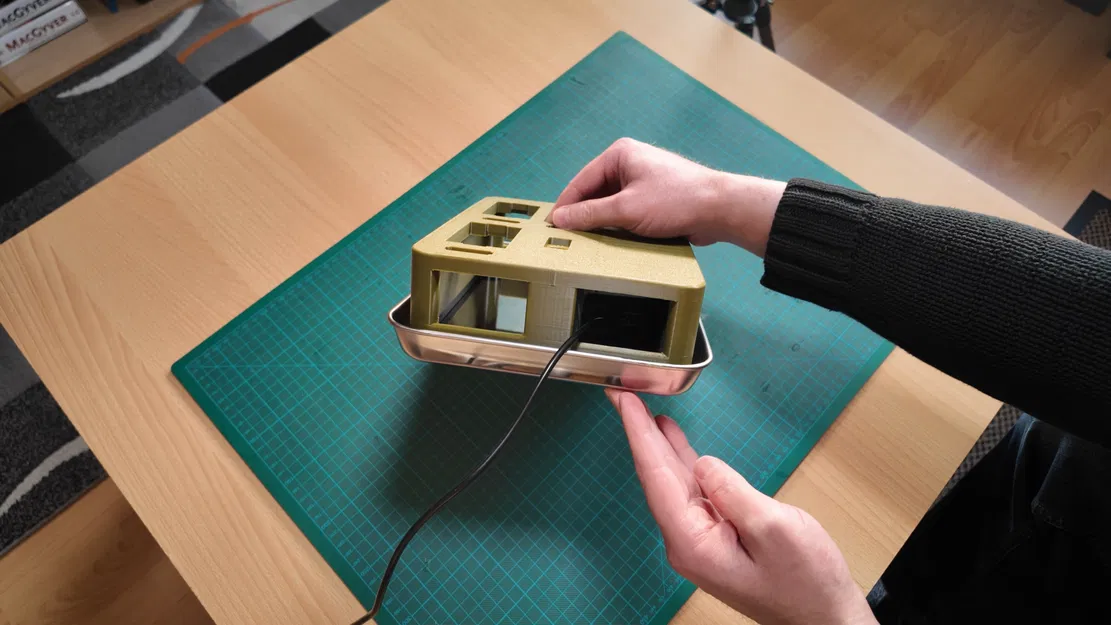

Đây là vỏ (enclosure) in 3D cho dự án XXL Online DC-UPS của mình.
Phần housing được thiết kế theo phong cách industrial / military và tích hợp:
-

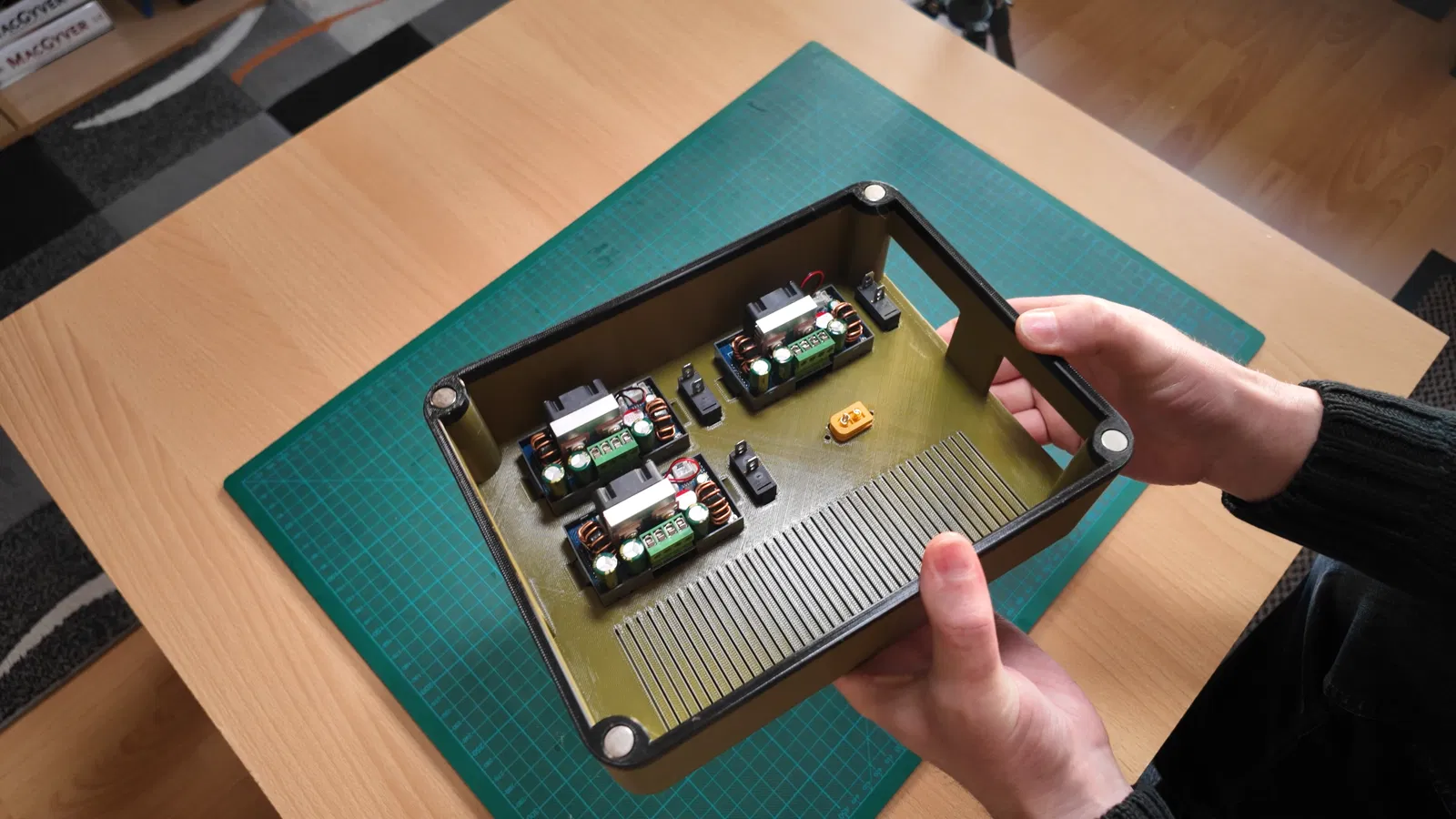

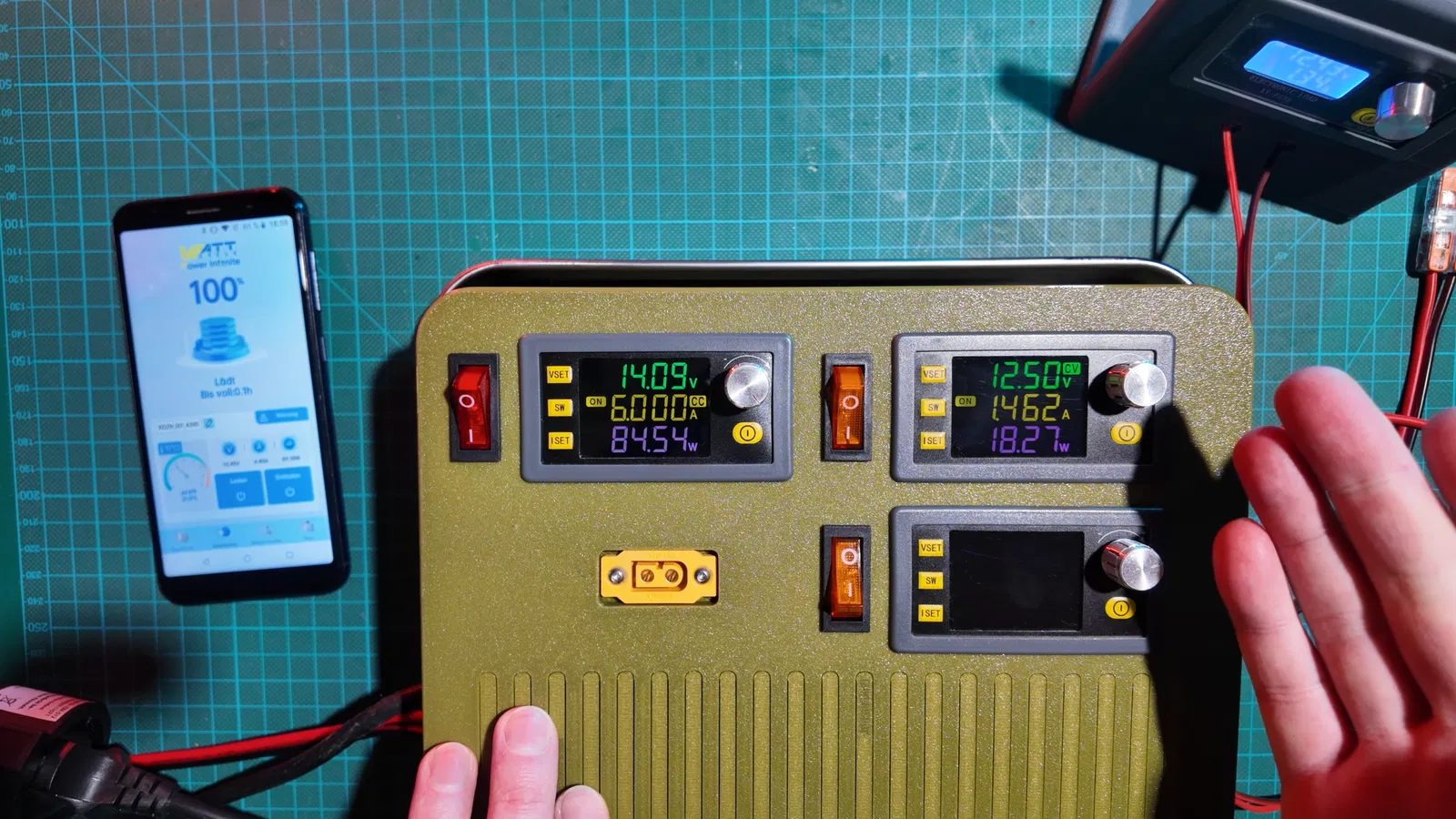

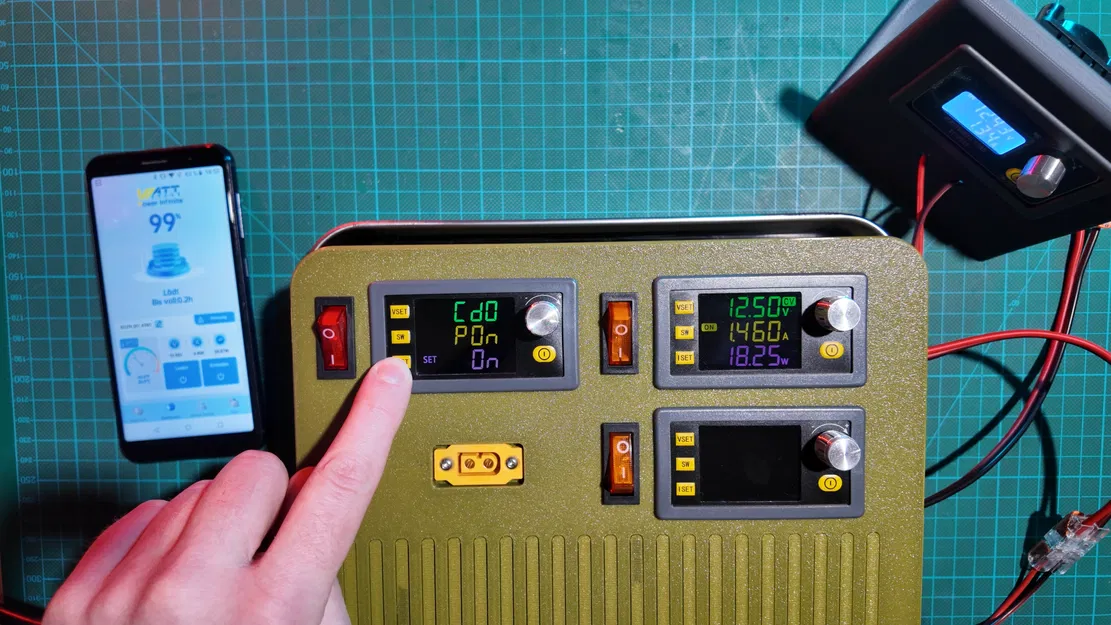

3 bộ chuyển đổi DC buck-boost có thể chỉnh (gắn mặt trước)
-
công tắc rocker
-
đầu nối pin XT60
-
spacer đi dây bên trong
-
tấm đáy để mở bảo trì

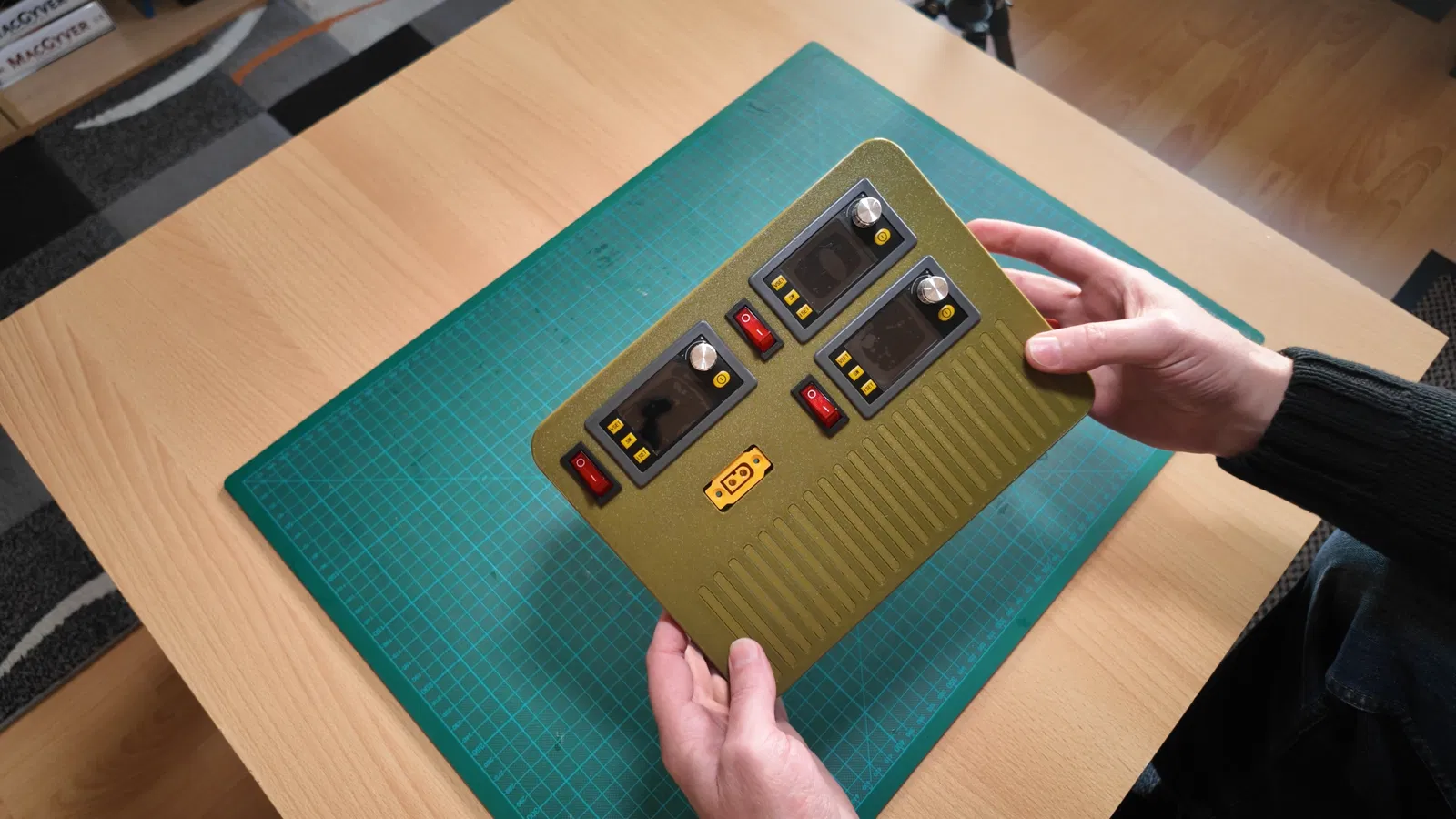

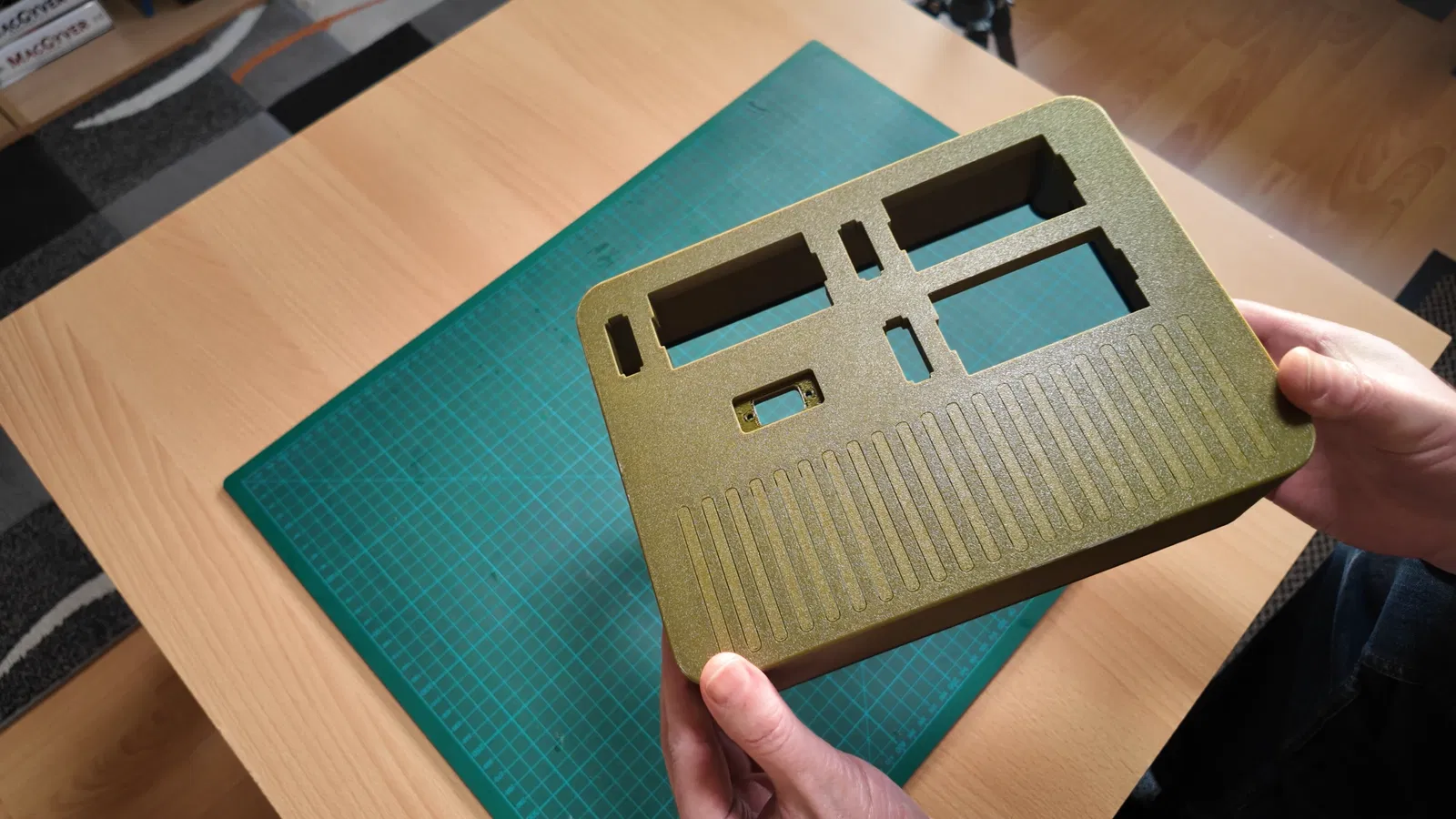

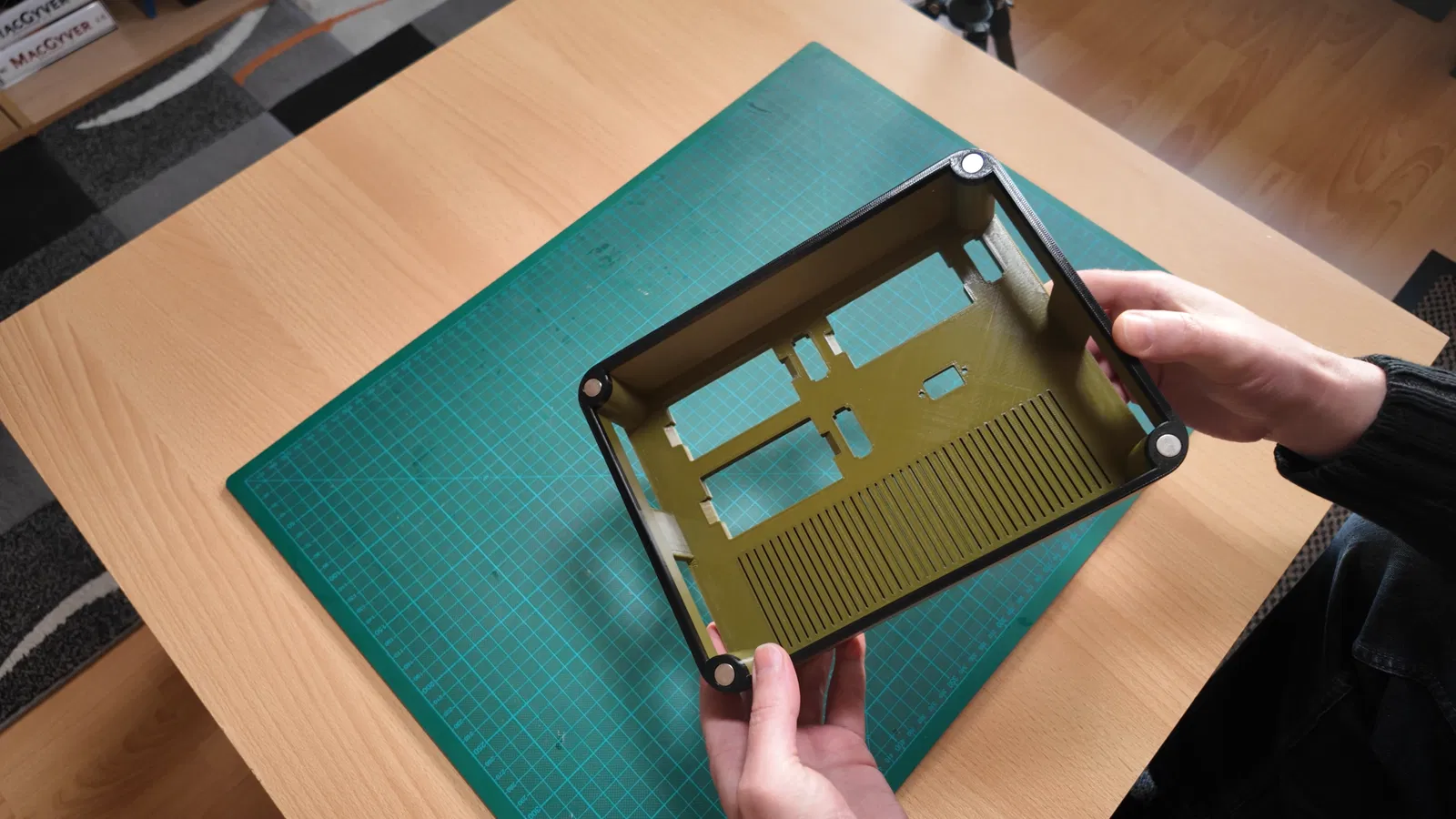

Thân chính gồm toàn bộ mặt trước và kết cấu hai bên trong cùng một chi tiết in duy nhất.

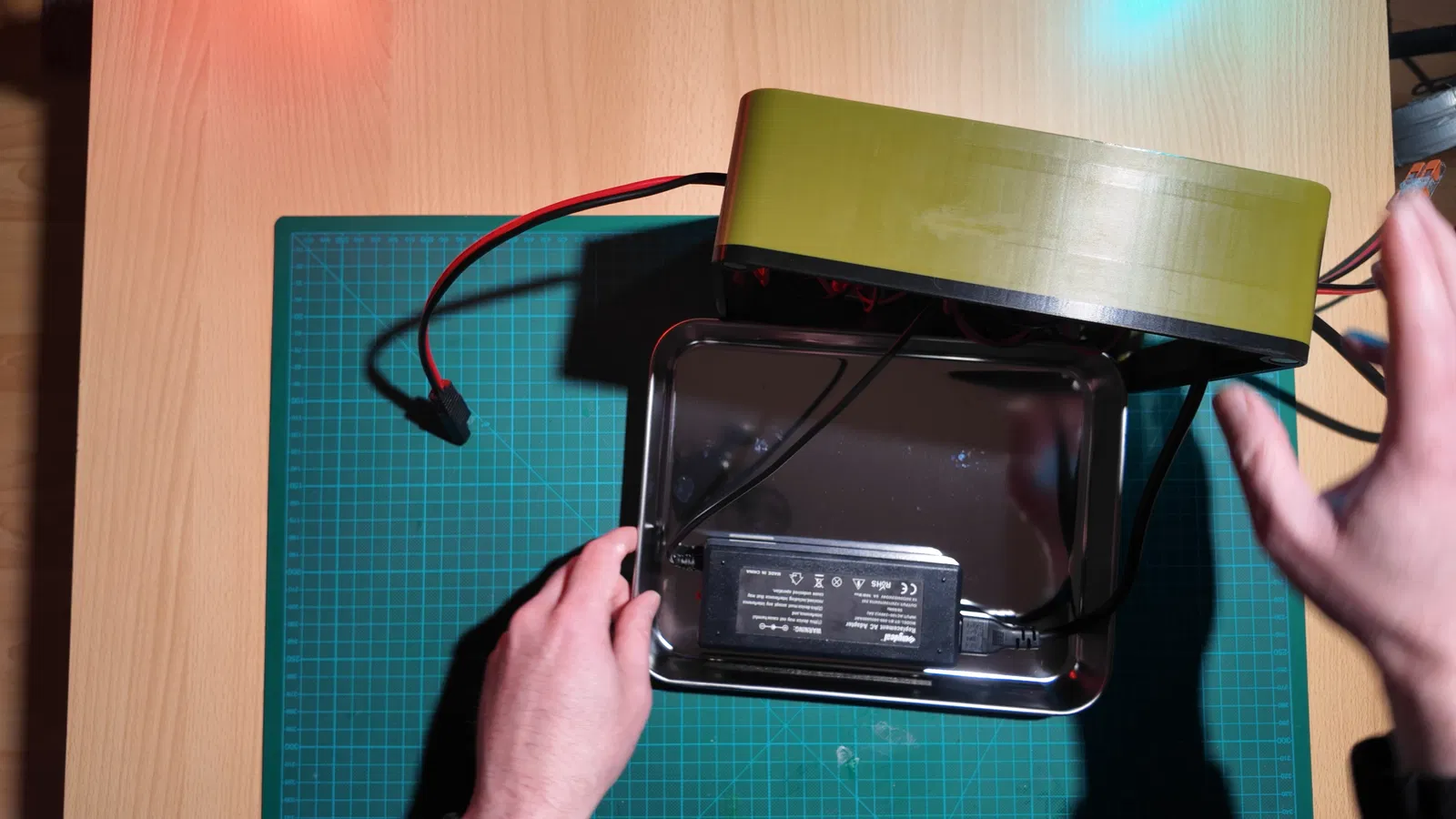

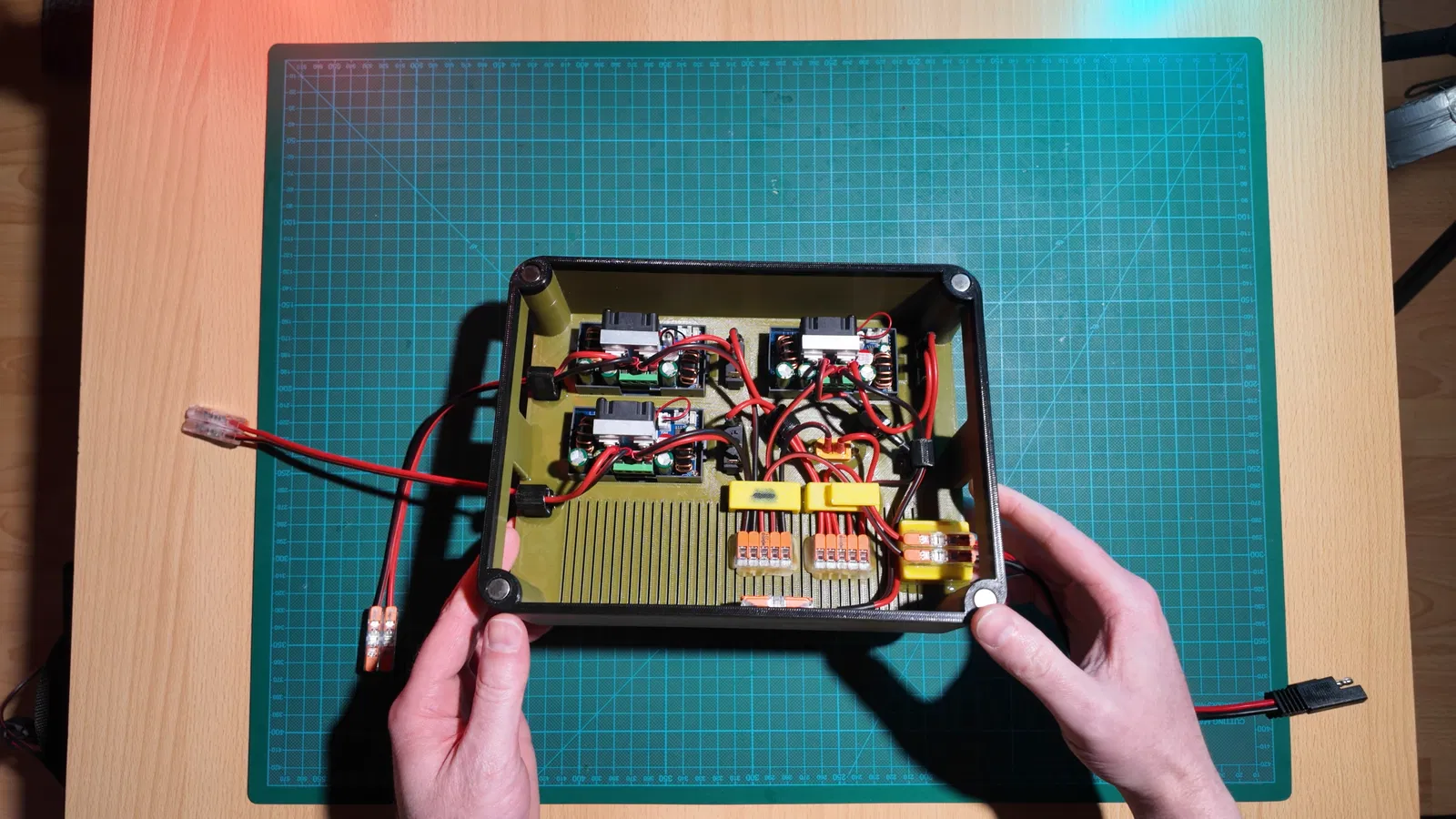

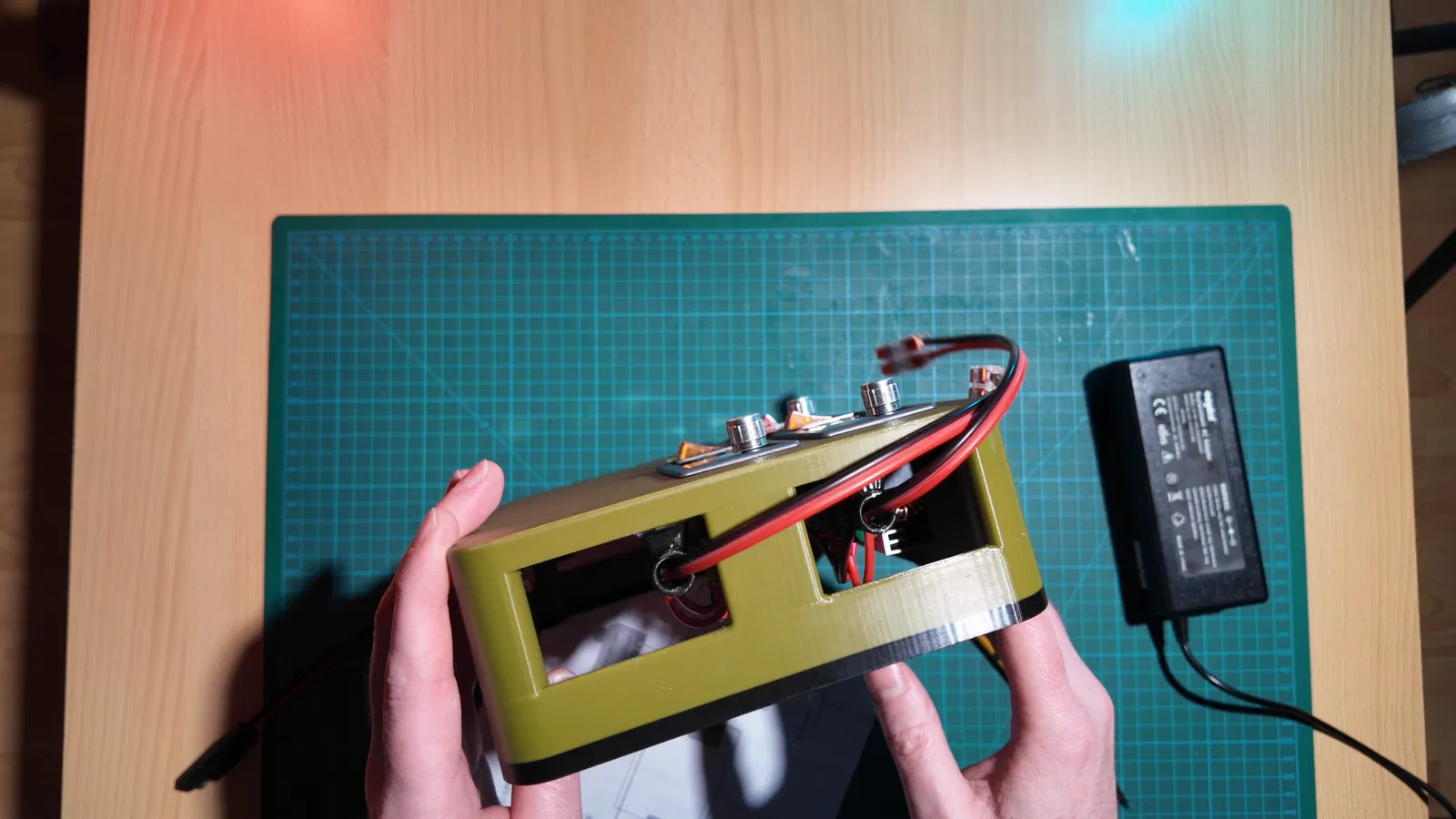

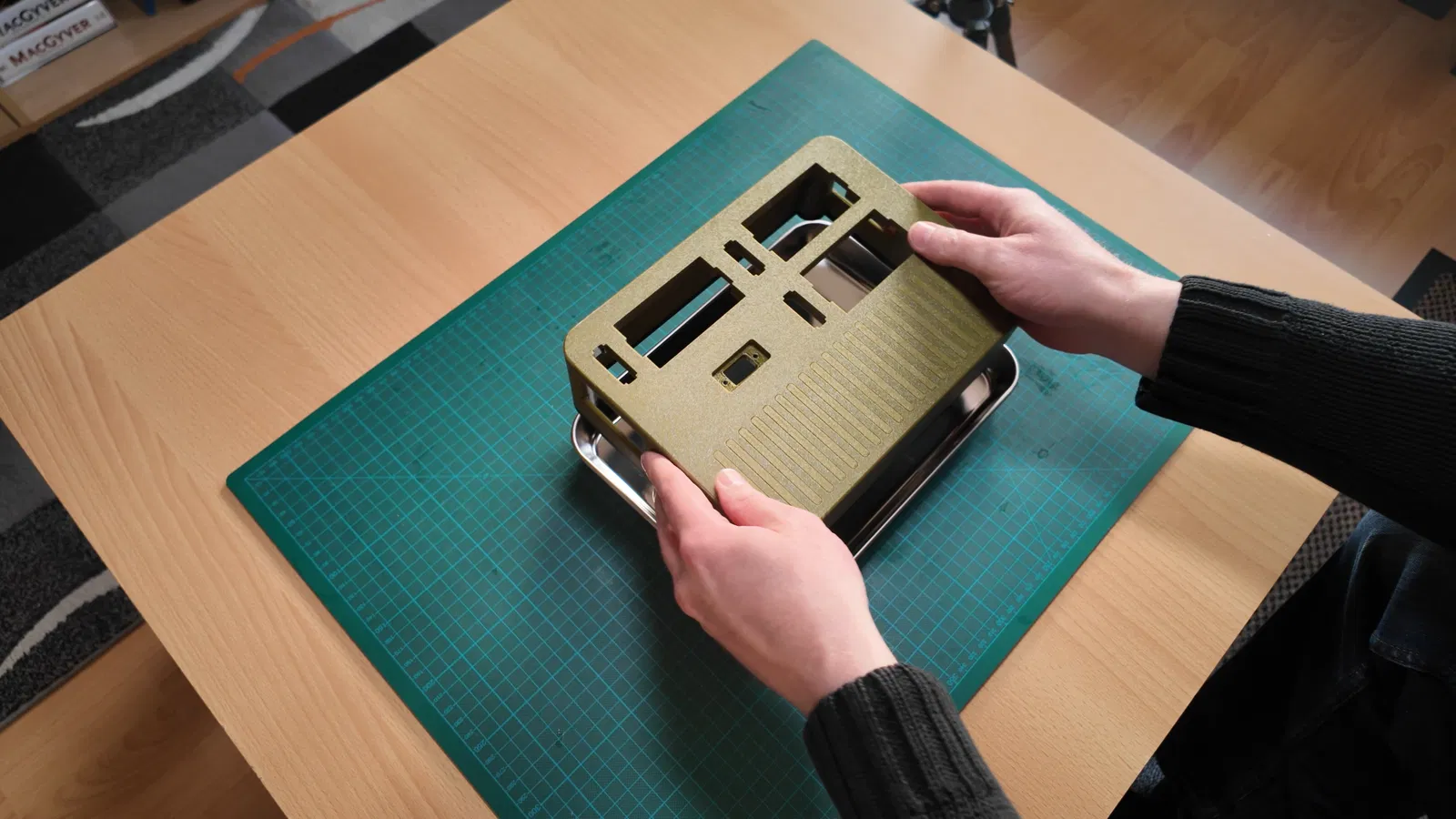

Tấm đáy đóng kín housing và cho phép thao tác dễ dàng với hệ thống dây bên trong.
Bối cảnh dự án

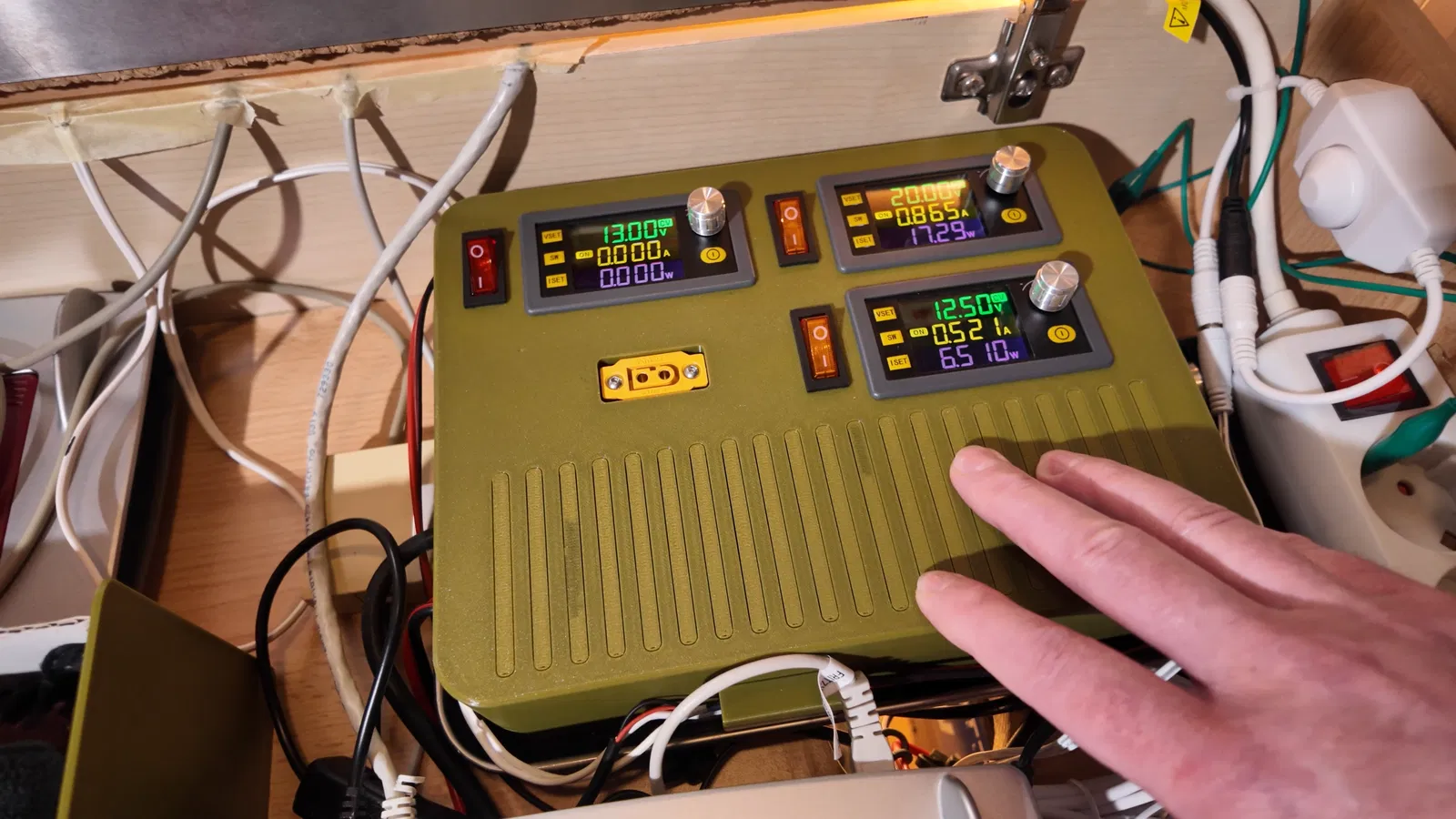

Vỏ này là một phần của bộ XXL Online DC-UPS mình làm cho các thiết bị dùng nguồn DC như:
-
Router
-
NAS
-
thiết bị mạng
-
thiết bị DC 12–24V

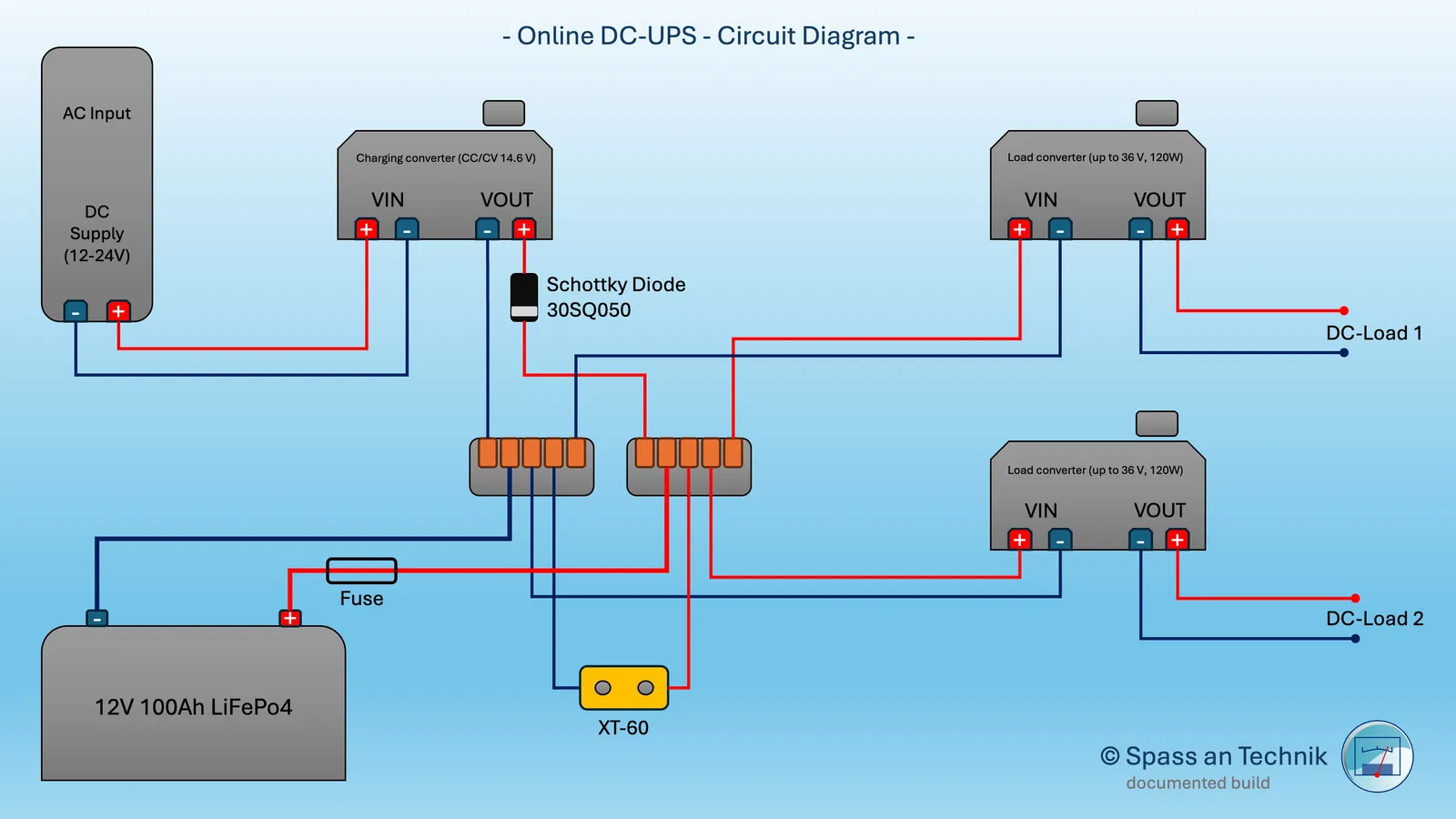

Hệ thống dựa trên:
-
pin LiFePO4 12V
-
bộ chuyển đổi sạc CC/CV (14.6V)
-
các bộ chuyển đổi tải DC có thể chỉnh
-
bảo vệ Schottky ORing
Video build đầy đủ (bao gồm đi dây và giải thích sơ đồ mạch):
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
