Hệ thống ổn định kệ/giá đỡ điều chỉnh (Adjustable Shelf / Rack Stabilization System)

Đây là hệ thống ổn định gồm 2 phần được thiết kế để:

• Bù lại sàn bị lệch/không phẳng

• Khử lắc lư

• Giảm rung

• Cố định kệ/giá vào tường dù bị vướng khoảng hở do len chân tường (plinth/baseboard)

Rất phù hợp cho nội thất xưởng, server rack, kệ/kho lưu trữ, và đặc biệt là kệ để máy in 3D nơi việc kiểm soát rung động là cực kỳ quan trọng.

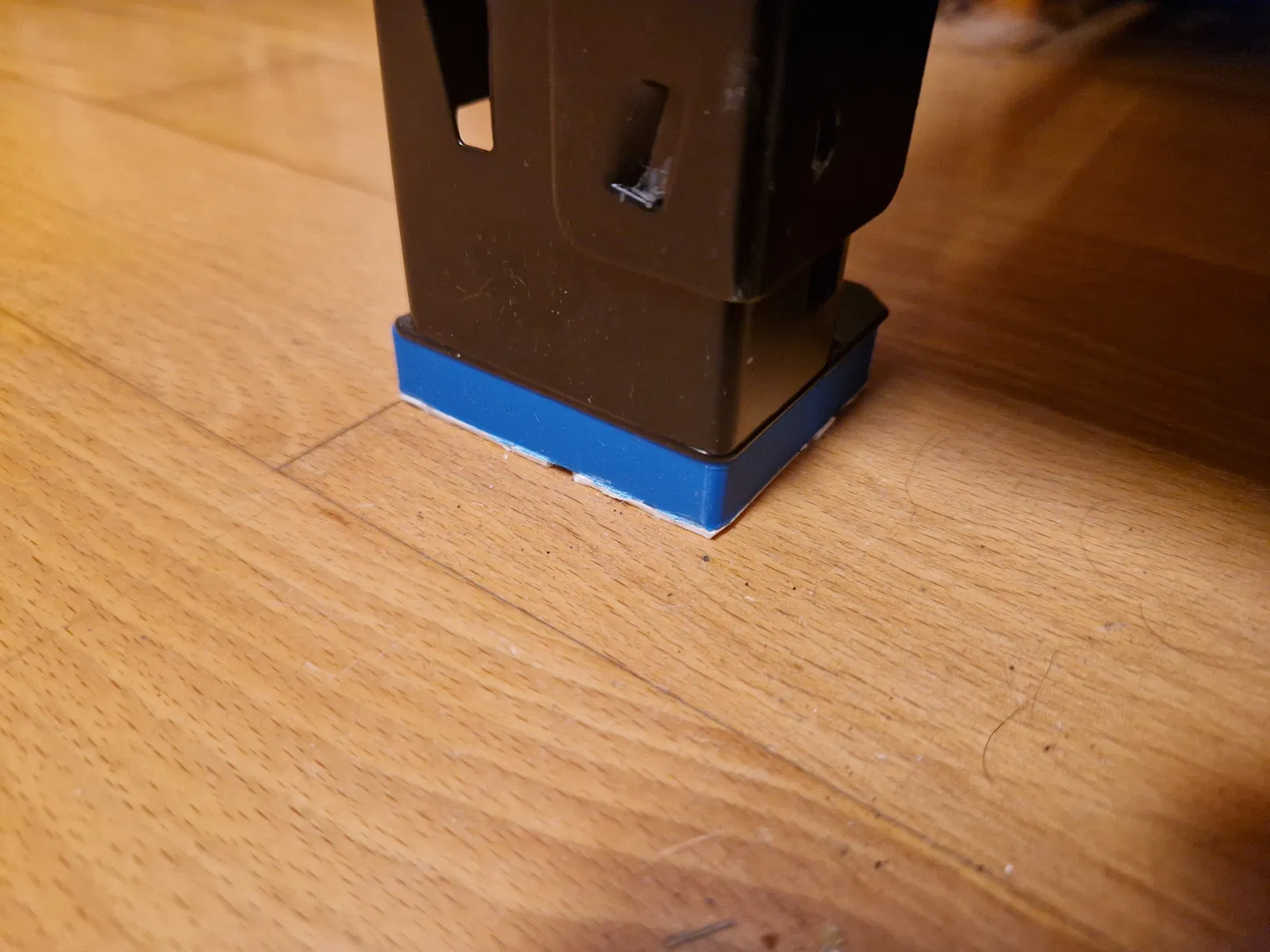

Adjustable Floor Support (Foot Insert)

Chức năng:
Lắp dưới chân kệ/giá để bù sai lệch mặt sàn và cải thiện độ cân bằng.

Lợi ích:

• Tùy chỉnh độ dày theo chỗ sàn gồ ghề/không đều

• Cải thiện phân bổ tải

• Giảm vi dịch chuyển (micro-movement)

• Tùy chọn giảm rung

Các cách giảm rung (tùy chọn):

• In các lớp đầu bằng TPU (in dual-material)

• Hoặc dán miếng foam dán nội thất dưới phần đỡ

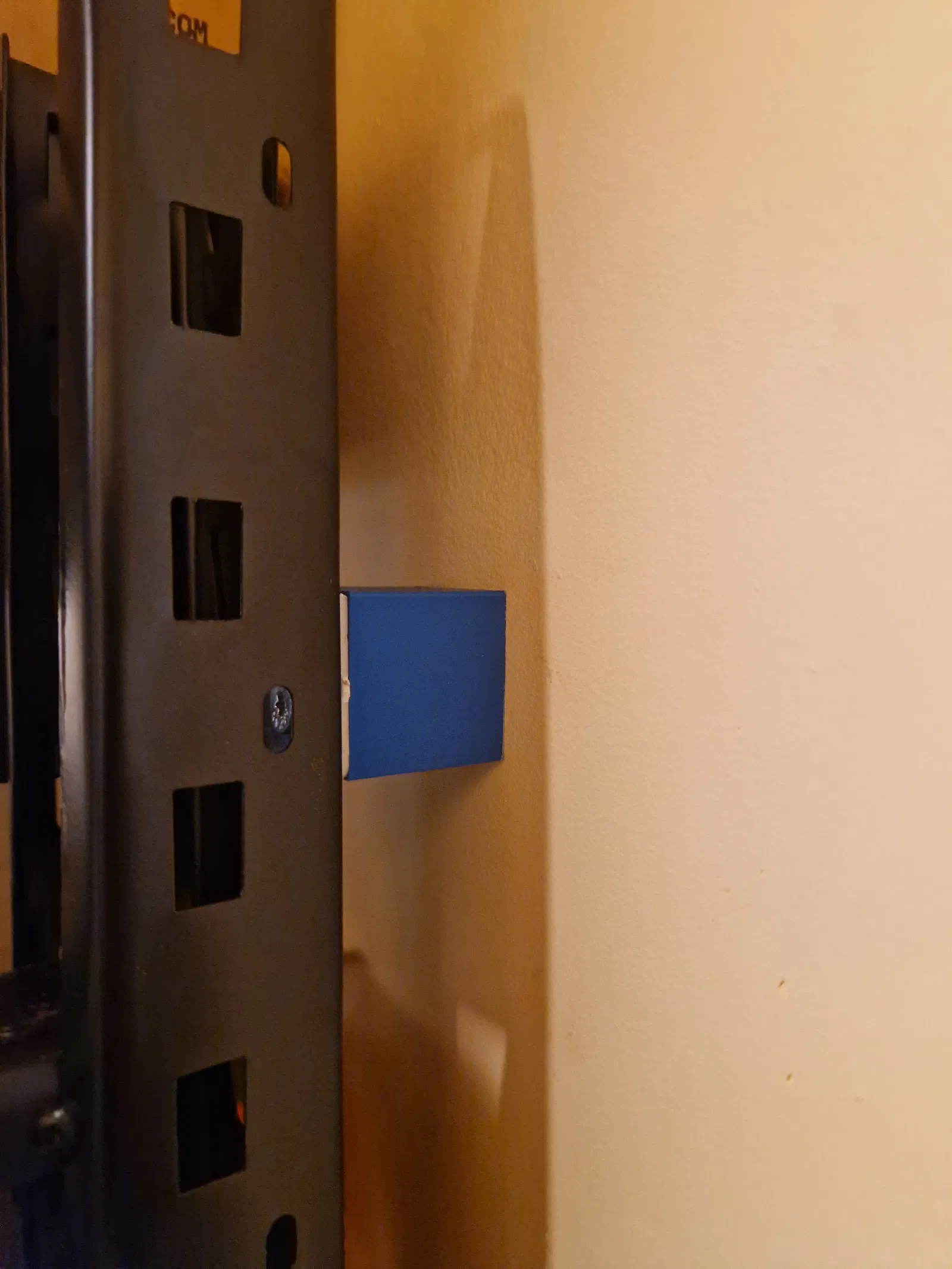

Wall Spacer Lock (Rear Stabilizer Block)

Chức năng:
Một miếng spacer hình vuông có lỗ ở giữa, lắp phía sau kệ/giá và bắt cố định vào tường.

Mục đích:

• Bù khoảng hở do len chân tường (plinth/baseboard)

• Khóa kệ vào tường

• Giảm chuyển động ngang

• Tăng độ cứng tổng thể của kết cấu

Chiều cao spacer có thể tùy chỉnh theo độ dày của plinth.

Khuyến nghị in ấn

Vật liệu khuyến nghị

Floor Support

• ABS – Cứng, bền, chịu va đập nhẹ

• ASA – Tương tự ABS nhưng chống UV tốt hơn

• Tùy chọn: các lớp đáy bằng TPU để hấp thụ rung

Wall Spacer Lock

• ABS hoặc ASA (khuyến nghị)

• PETG cũng dùng được cho môi trường trong nhà

Hạn chế dùng PLA cho tải nặng hoặc dùng lâu dài, nhất là trong môi trường ấm/nóng.

Thiết lập in (Print Settings)

Thiết lập chung

• Layer height: 0.2 mm

• Perimeters/Walls: 4–5

• Top/Bottom layers: 5–6

• Infill: 40–60% (khuyến nghị Gyroid hoặc Cubic)

• Infill 100% nếu phải đỡ thiết bị nặng

Hướng đặt mẫu (Orientation)

Floor Support:

• In nằm phẳng trên mặt đáy

• Đảm bảo độ bền chịu nén tối đa

Wall Spacer Lock:

• In nằm phẳng trên một mặt

• Lỗ được in theo phương thẳng đứng để tăng độ bền

Tối ưu độ bền (Strength Optimization)

Với tải nặng (ví dụ: máy in 3D, thiết bị server):

• Tăng số walls lên 5–6

• Dùng 60–100% infill

• Dùng ít nhất 4 lớp top và bottom đặc

• Cân nhắc tăng layer height lên 0.24 mm để bám lớp tốt hơn (nếu máy cho phép)

Lưu ý khi lắp đặt (Installation Notes)

• Đo độ lệch sàn trước khi chọn độ dày miếng đỡ

• Đo độ dày plinth trước khi in spacer

• Dùng tắc kê/nở tường phù hợp với vật liệu tường

• Không siết vít quá chặt để tránh làm bẹp/nứt chi tiết đã in
