Công tắc điện tử tạm thời giống bàn phím in 3D

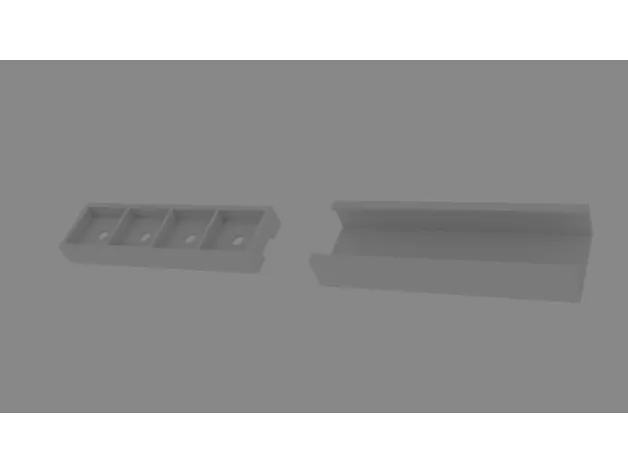

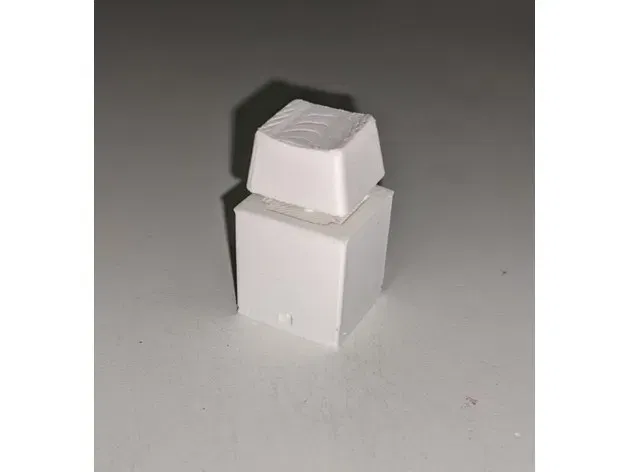

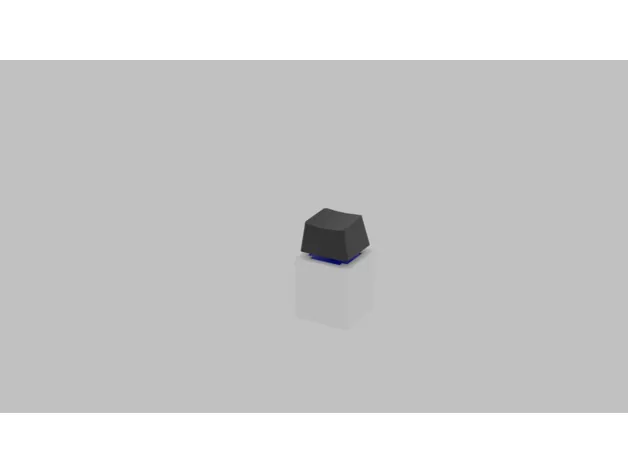

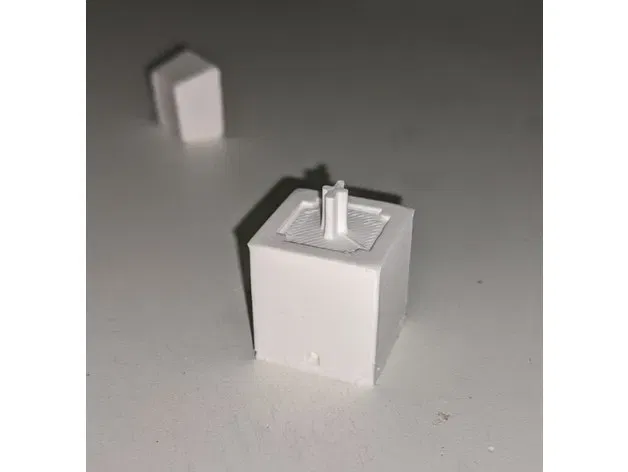

Tôi thường quyết định dọn dẹp bàn làm việc của mình, để làm điều đó, đôi khi tôi di chuyển các nút như tôi đã làm với màn hình DIY thứ hai và bộ chuyển HDMI của mình. Để làm cho nó dễ dàng và trông thật đẹp, tôi đã quyết định tạo ra một mô hình in 3D chỉ sử dụng một lò xo và một công tắc 6mm thông thường (các công tắc phổ biến nhất mà bạn có thể thu hồi từ hầu như bất kỳ thứ gì) để tạo ra một công tắc giống như bàn phím, đáng tin cậy và đẹp mắt. Mô hình có một piston di chuyển được hướng dẫn để đóng công tắc nằm bên dưới nó, phần trên có một thân mà bạn có thể gắn hầu hết các keycap tương thích với cherry MX mà bạn có thể dễ dàng tìm thấy trên Thingiverse, thật không may, các keycap bàn phím thực tế của tôi không phù hợp với chúng nhưng làm cho chúng hoạt động sẽ yêu cầu làm cho thân quá mỏng và có nguy cơ bị gãy bên trong phím của bạn, điều này không phải là tốt nhất, dù sao tôi cũng rất vui lòng điều chỉnh nó cho bạn nếu cần. Ngoài ra, tôi đã tạo một dấu để giữ bốn cái lại với nhau, chỉ cần luồn dây qua lỗ trước khi hàn công tắc và sau đó sau khi cố định dây, trượt phần dưới vào vị trí để giữ mọi thứ ở lại. Tôi có thể tạo một cái lớn hơn nhưng điều đó có nghĩa là hai dây cho mỗi công tắc mà cần xem xét khi định tuyến chúng, dù sao tôi cũng có thể thêm các cái tùy chỉnh nếu cần và nếu bạn muốn tự làm thì đáy của công tắc là 20*20mm, chỉ cần tạo không gian cho chúng và thêm một lỗ tròn ở giữa với đường kính 5mm. Để làm một cái trong số chúng, tất cả những gì bạn cần là:

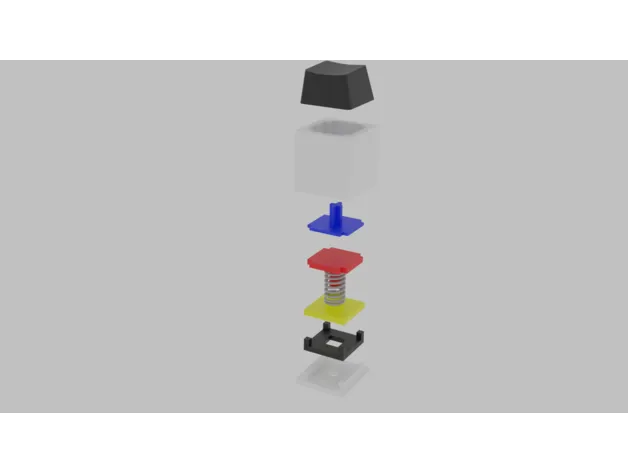

Một lò xo 7*12. 5mm Một công tắc 6mm thông thường Keo nóng Việc lắp ráp rất đơn giản và bạn có thể xem gif để hiểu nơi đặt tất cả các linh kiện của bạn, có hai lỗ cho dây ở đáy, một lỗ nằm ngang và lỗ kia ở dưới đáy, chỉ cần nhớ đi dây qua lỗ dưới nếu bạn đang sử dụng nó (và qua đường dẫn cho nhiều công tắc) trước khi hàn, nó sẽ khớp vào vị trí nhưng giữa phần dưới và công tắc/thân tôi chắc chắn sẽ gợi ý bạn nên cho một ít keo nóng để làm cho nó chắc chắn hơn, do kích thước không đồng nhất có thể cần hoặc không cần, trong tình huống xấu nhất bạn có thể yêu cầu tôi điều chỉnh kích thước hoặc sử dụng một tệp. Tệp keycap rất dễ tìm trên thingiverse, tôi không bao gồm nó vì nó không phải của tôi
