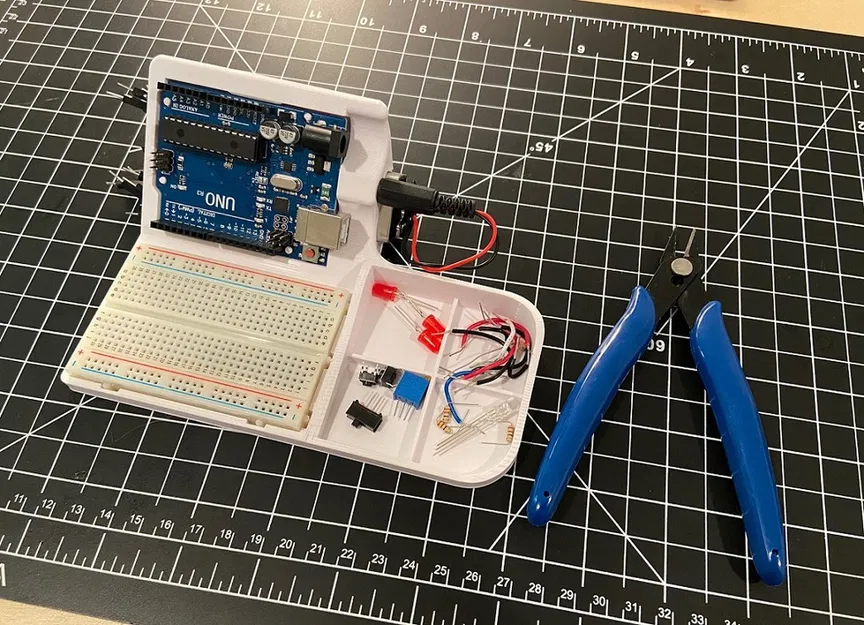

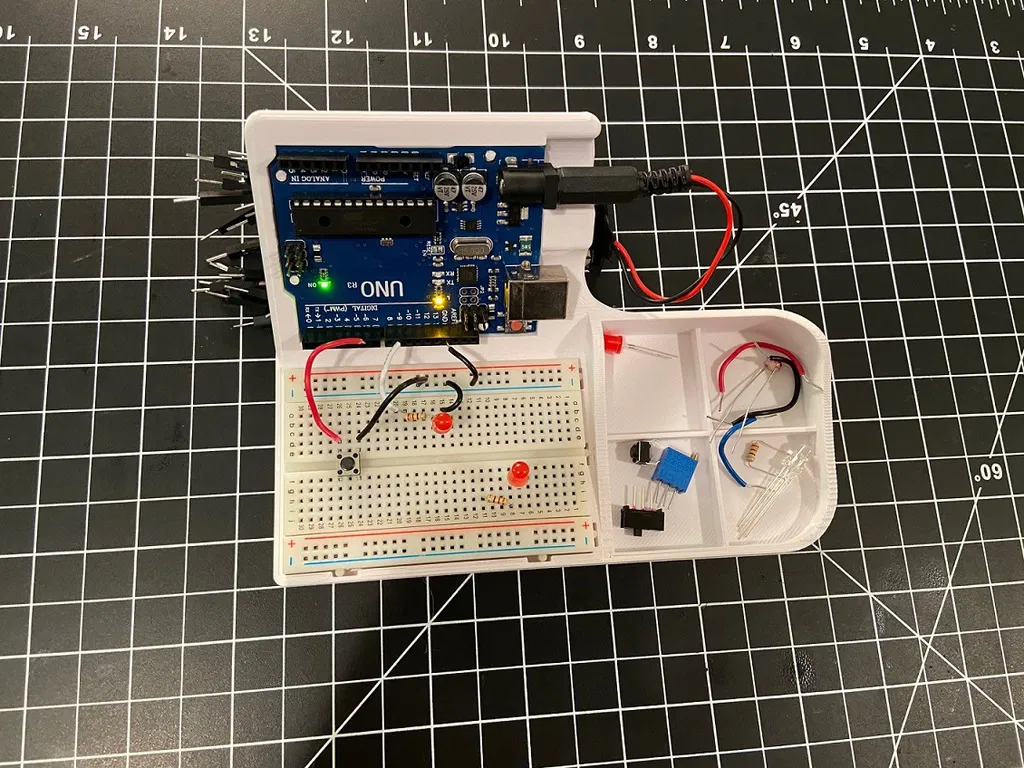

Khung giữ Arduino Uno với Breadboard

Chào mọi người!

Đây là thiết kế đầu tiên của mình làm từ đầu trong Fusion nhưng mình rất hài lòng với kết quả, mình đã sử dụng nó được vài tháng và nó đáp ứng mọi yêu cầu mình mong muốn.

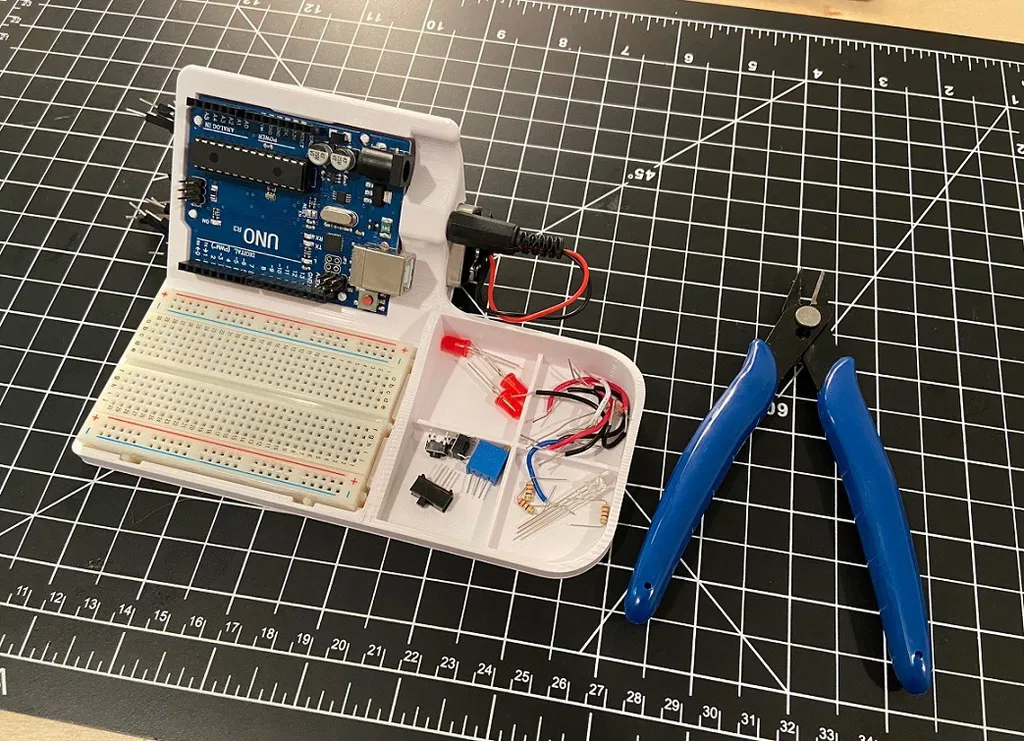

Yêu cầu của mình cho dự án này:

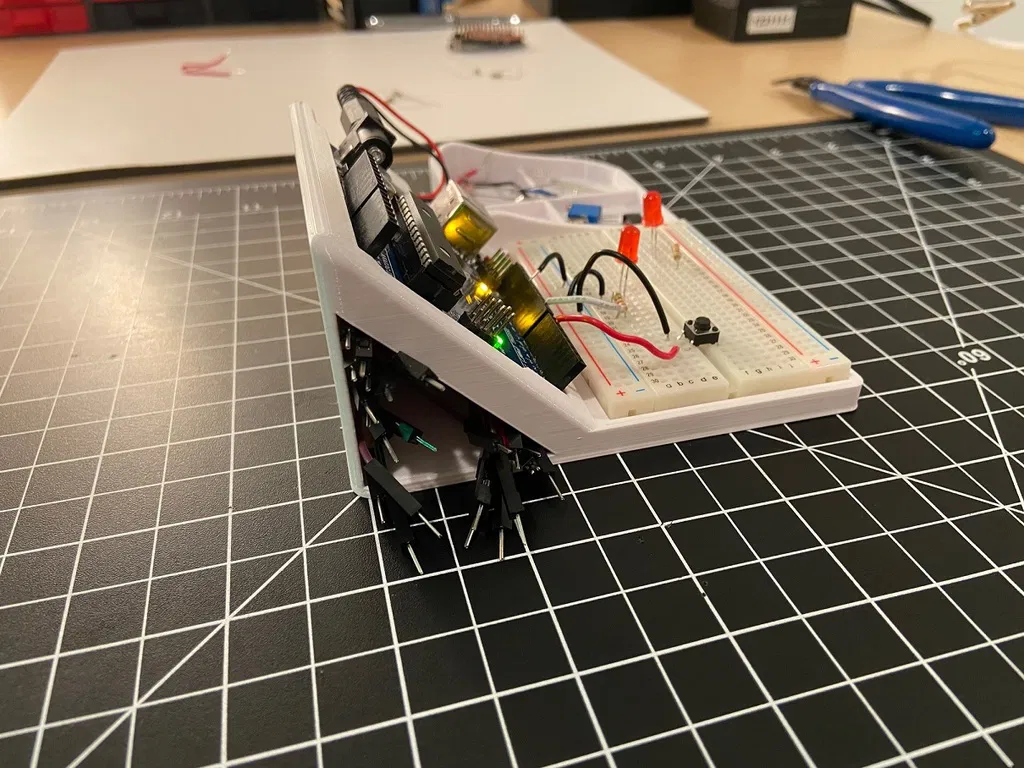

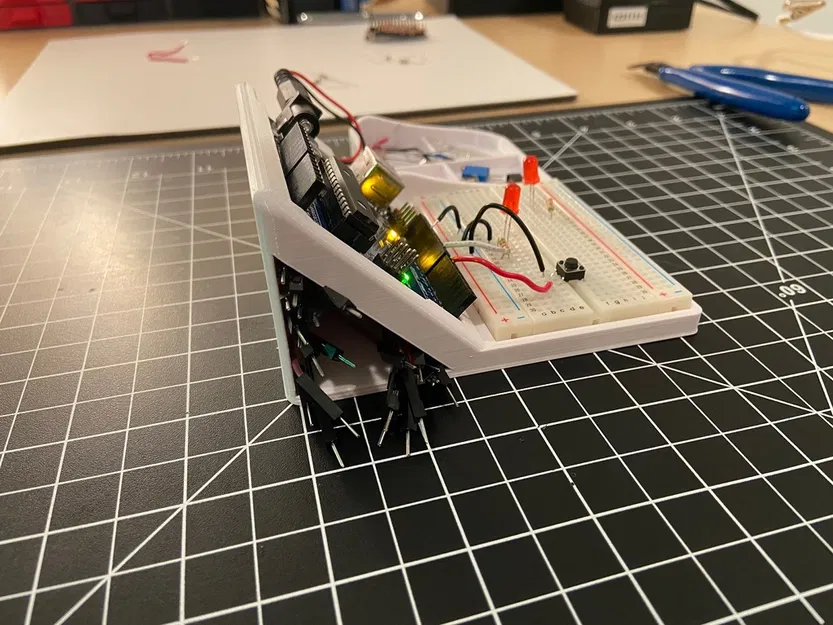

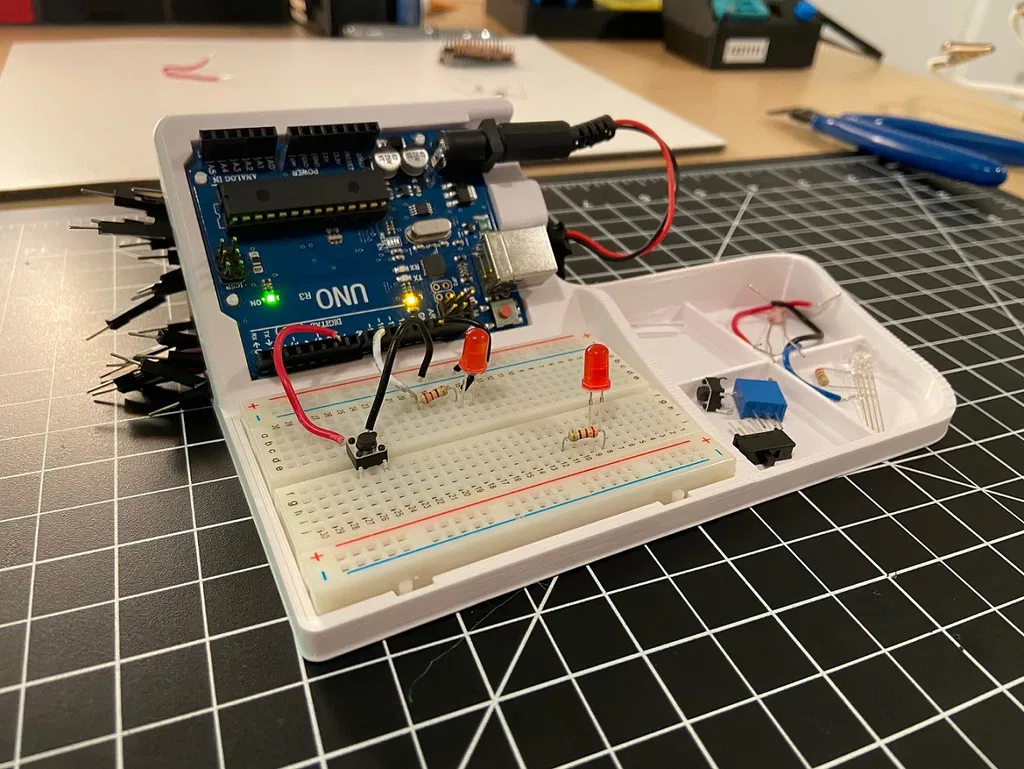

1. Đặt Uno ở góc 45 độ cho dễ thao tác.
2. Ngăn chứa pin 9v.
3. Khay đựng linh kiện.
4. Chỗ để dây jumper.
5. Nhỏ gọn nhất có thể.
6. Dễ in.
7. Trông cũng được.

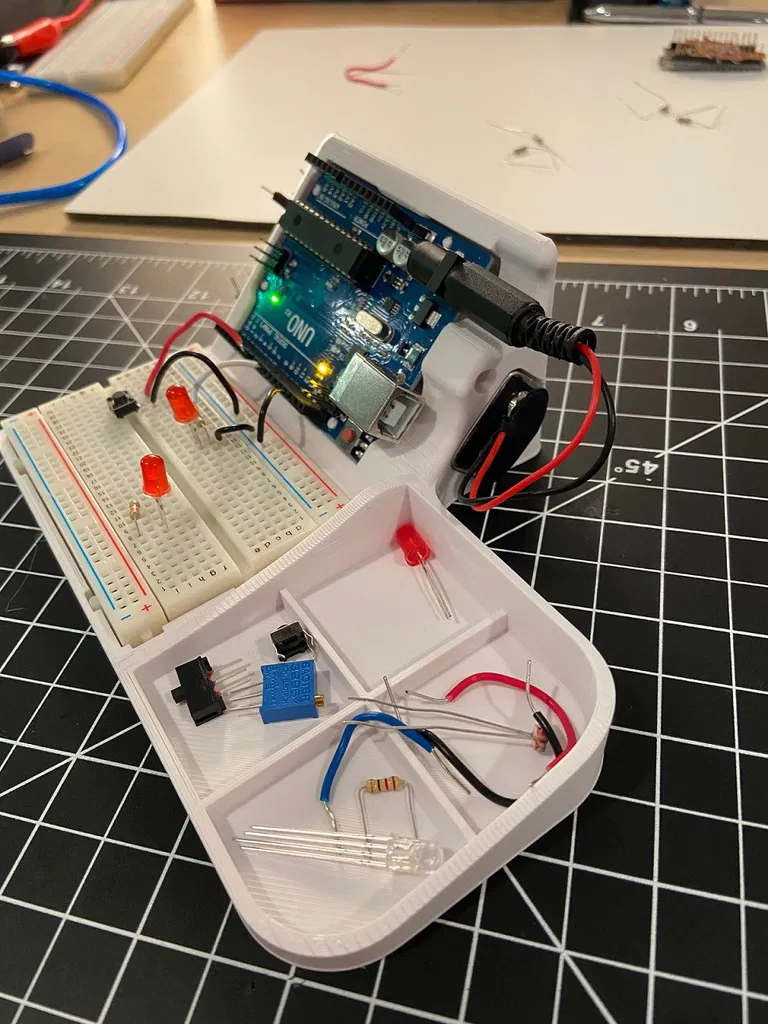

Ngoài ra còn có một lỗ ngay phía trên ngăn chứa pin để cắm đầu jack 2.5, việc này giúp pin không bị trượt ra khi di chuyển.

Mình cũng đã tải lên file step phòng trường hợp bạn muốn chỉnh sửa gì đó.

Mình cũng có làm một phiên bản có thêm chỗ để dây jumper và bút ở phía sau, nhưng mình nghĩ nó hơi lộn xộn rồi. Nếu ai muốn thì cứ nói với mình, mình sẽ tải lên.

****ĐƯỢC REMIX BỞI @DouglasDearin_983625

Anh ấy muốn có thêm không gian cho các chân ở hàng dưới của UNO và nhân tiện thêm một vài khay. Hãy xem liên kết bên dưới nếu phiên bản đó phù hợp với bạn hơn:
/3d-model/gia-do-arduino-uno-cai-tien-voi-khay-ket-noi-dupont

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không quan trọng

Supports:

Không

Độ phân giải:

0.2

Infill:

15%

Filament: Any Any Bất kỳ

Ghi chú:

Mô hình này được thiết kế để in hoàn toàn không cần supports, mình đã kiểm tra mọi thứ cẩn thận và đặt các yếu tố để giữ góc overhang 45 độ trở xuống.

Mình thường in với độ rộng đường in 0.5mm sử dụng đầu phun 0.4mm, và tốc độ in 50-60mm/s.

Tăng infill nếu bạn muốn khay nặng hơn.

Có một vài đường cong, vì vậy mình khuyên dùng 5-6 lớp trên cùng.

Sau khi in

Để gắn Arduino Uno vào, hãy đặt phần dưới vào ở góc hơn 90 độ để board nằm dưới kẹp dưới, sau đó xoay lại để các chân khớp vào board, ấn nhẹ ở phía trên để khóa board vào vị trí, chỉ cần đảm bảo không dùng lực quá mạnh vì có thể làm gãy chân. Khi đã vào vị trí, board sẽ rất ít dịch chuyển, board sẽ ở yên.
