Móc Khóa Nam Châm Tháo Nhanh (Key Chain Magnetic Quick Disconnect)

Mình nghịch nam châm hơi nhiều nên bắt đầu mê mấy cái keychain magnetic quick disconnect. Trước đó mình làm một kiểu khác dùng cũng ổn, nhưng mình nghĩ sẽ hay hơn nếu làm một hệ mà tất cả các miếng đều giống hệt nhau, để có thể hoán đổi và gắn với bất kỳ miếng nào khác.

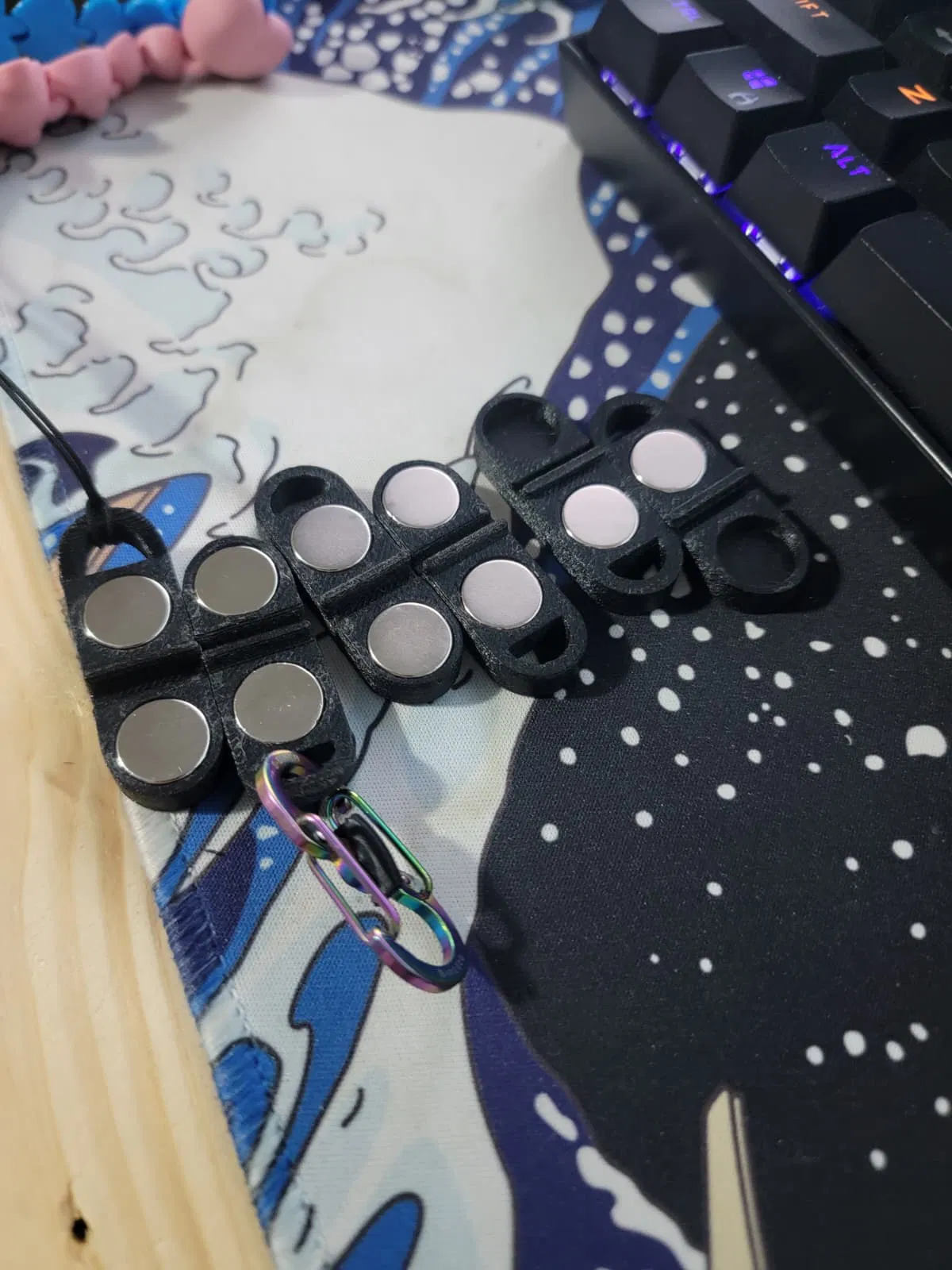

Với ý đó, mình làm bộ key chain magnetic quick disconnect này để bạn in bao nhiêu cái cũng được và, miễn là bạn đặt nam châm đúng chiều, thì cái nào cũng khớp với bất kỳ miếng nào cùng loại. Mình cũng muốn thử Onshape nên mình dựng nhanh trên Onshape và làm ra vài biến thể.

-------------------------------

Biến thể 1: most_annoying.stl

Đây là cái đầu tiên mình thử. Nó dùng kiểu khớp dạng dovetail nhỏ và bạn phải trượt hai phần vào nhau từ bên hông. Mình nhanh chóng nhận ra là khi đã gắn nam châm thì thao tác này khá phiền, nên mới có biến thể 2.

Biến thể 2: normal_flat.stl

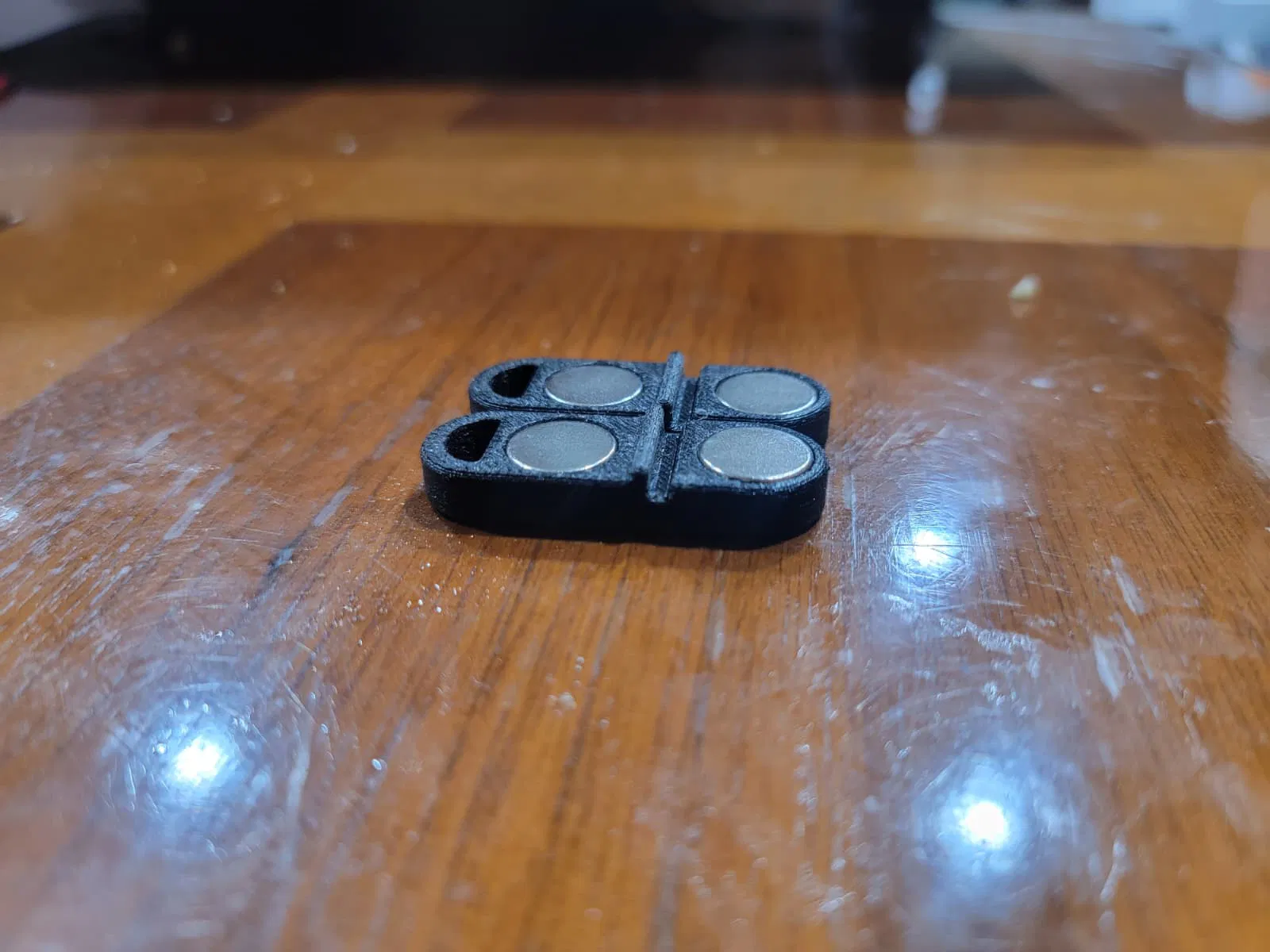

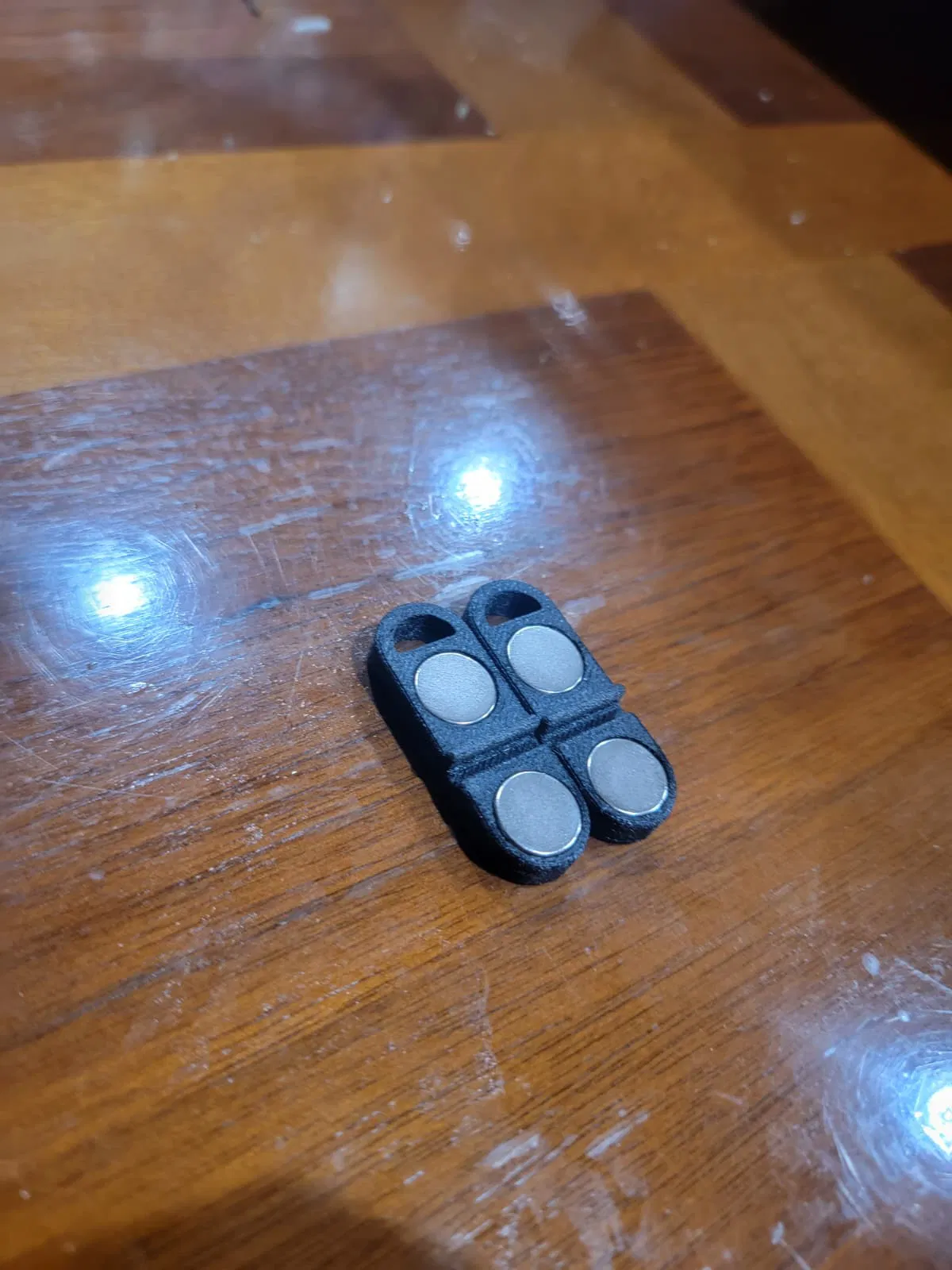

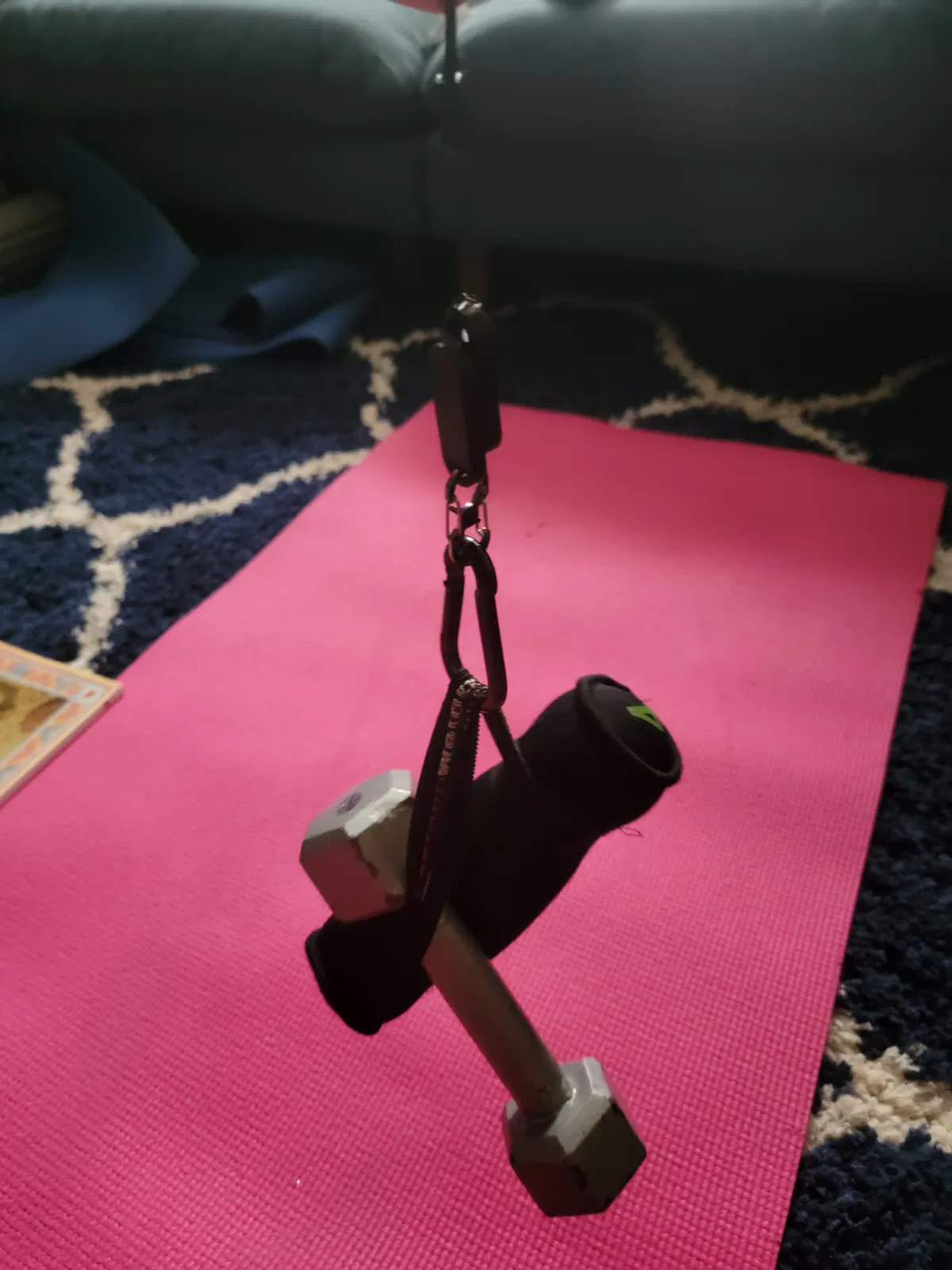

Cái này dùng các “tab” hơi bo tròn, kiểu như cắm vào rãnh của miếng bên kia. Khi đã gắn nam châm, chúng trượt vào vị trí rất dễ và có thể chịu ít nhất 10 pounds (xem hình cuối). Mình không có thêm tạ để test tiếp, nhưng nhìn chung khá chắc và gọn, chỉ hơi bị lệch trọng tâm một chút.

Biến thể 3: normal_angled.stl

Với biến thể này, mình làm phần connector nghiêng, nhưng vẫn in dễ dàng mà không cần supports. Phần tab bo tròn hơn — ý tưởng là khi làm dày phần chân thì sẽ càng khó bị gãy theo các layer lines (tới giờ mình chưa gặp vấn đề, chỉ là muốn làm cho bền hơn). Gắn “snap” vào nhau rất ngon và cân bằng hơn khi móc lại.

• Biến thể 3 cũng có kèm một bản có thêm gân nhỏ để bám tay (hoặc cầm sướng hơn).

-------------------------------

Tất cả mình in bằng petg-gf vì lúc đó đang để sẵn, và thật sự mình rất thích vẻ ngoài của filament glass fiber.

Mình in với 2 walls và 5% infill, tới giờ chưa bẻ gãy cái nào theo bất kỳ kiểu gì.

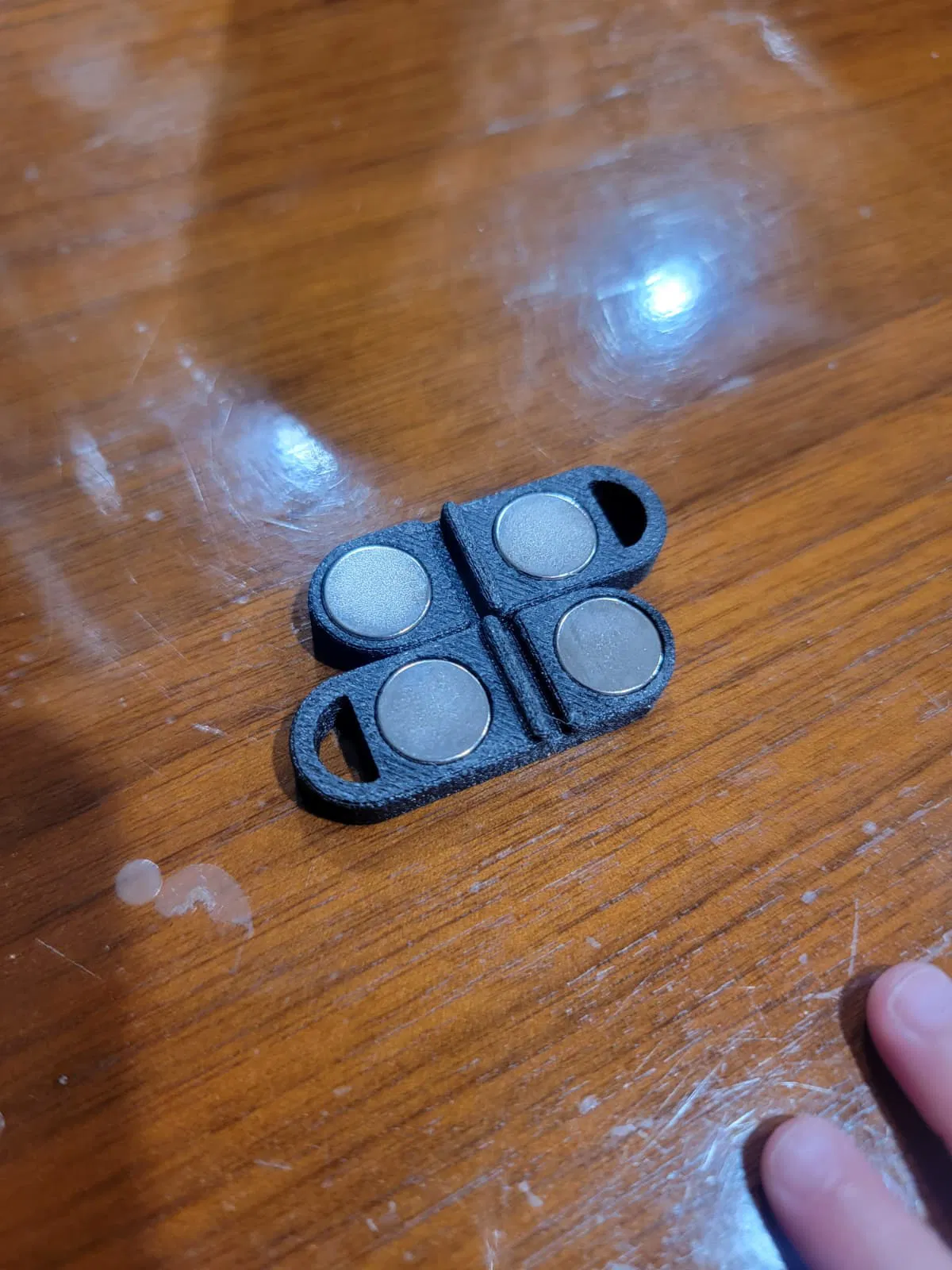

Mỗi cái cần nam châm 12x3 (2 viên cho mỗi miếng) để lực giữ đủ đã mà không làm nó dày cộm quá, dù sau này mình cũng có thể làm phiên bản cho nam châm 8x2 nữa (nếu không bị quá nhiều bài tập).

Nếu bạn có in thử hoặc có góp ý cách làm cho ngon hơn, cứ thoải mái đăng make hoặc để lại comment nha. Cảm ơn :)
