Dispenser băng keo 2 mặt (Double-sided tape dispenser)

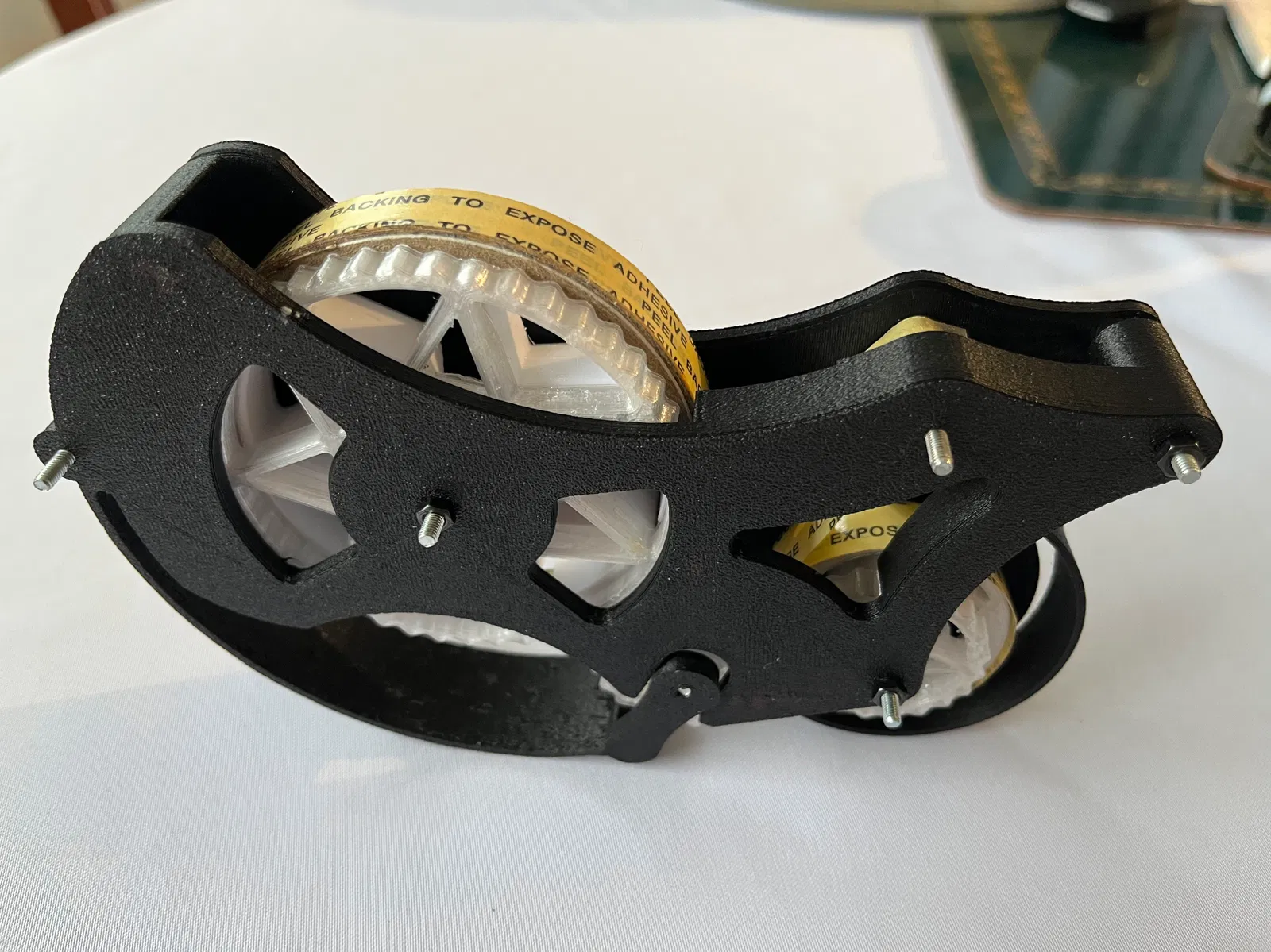

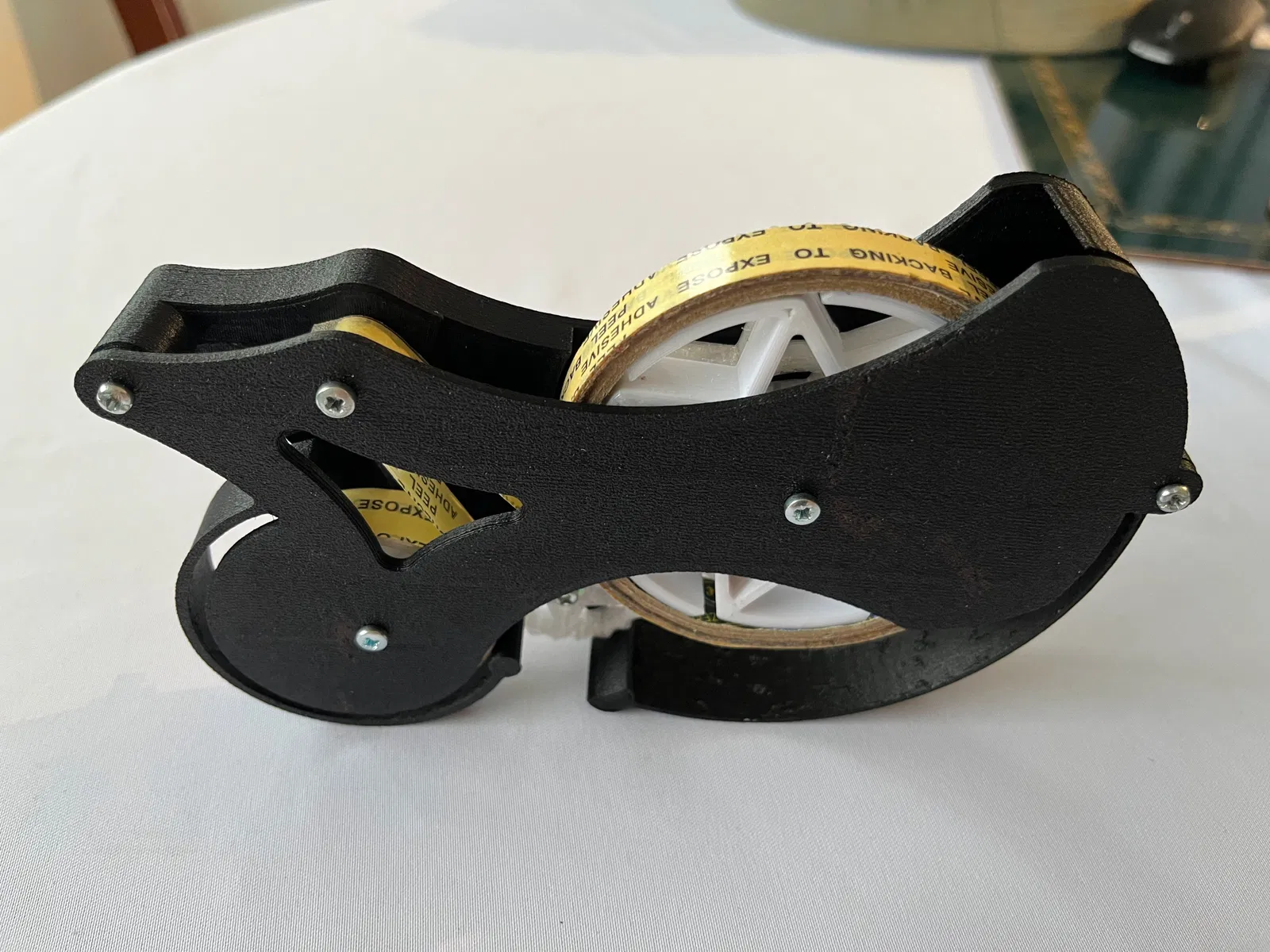

Đây là một cái dispenser chức năng, in 3D được 100%, thiết kế cho loại băng keo 2 mặt mỏng. Dùng loại băng keo này bằng tay khá bực mình vì lớp giấy lót dính; thiết kế này tự động bóc lớp lót và cuộn thu lại lên một cuộn (take-up reel) trong lúc bạn kéo băng keo.

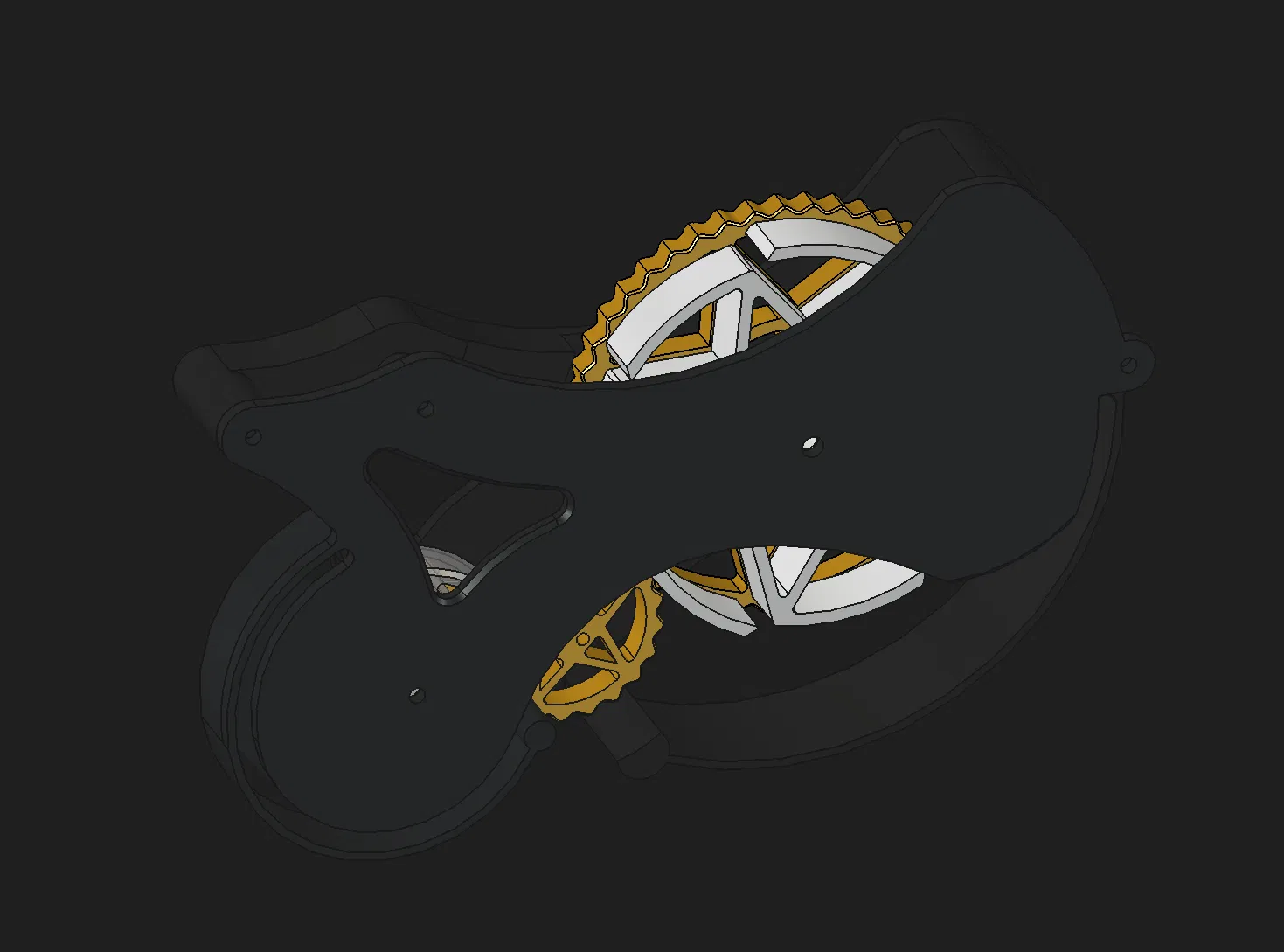

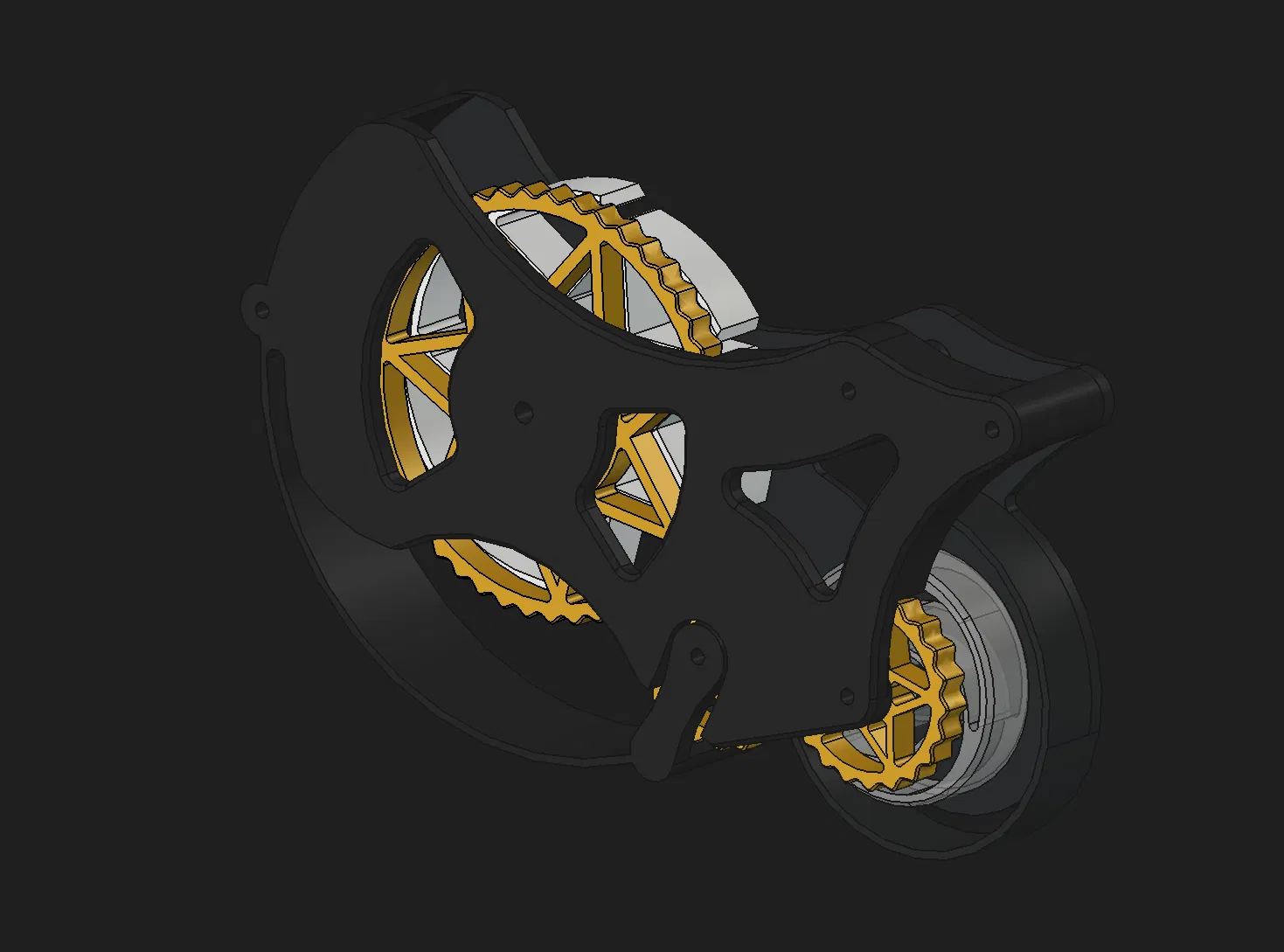

Trọng tâm của thiết kế là xử lý việc đường kính cuộn cấp (supply reel) và cuộn thu (take-up reel) thay đổi liên tục. Cơ cấu có một hệ slip-clutch chuyên dụng để giữ giấy lót luôn căng mà không bị đứt hoặc làm kẹt bánh răng. Thiết kế dùng các bánh răng có răng được tính để “trượt” (slip), thay vì bánh răng involute tiêu chuẩn. Cuộn thu có lò xo xoắn (internal torsional spring) bên trong để đảm bảo giấy lót luôn có lực căng ổn định, tránh bị tạo vòng hoặc rối bên trong vỏ. Bánh răng giữa (idler gear) được lò xo đẩy ép vào các bánh răng còn lại, và lò xo này cũng quyết định lúc nào nó sẽ trượt.

Mình in bánh răng và hub bằng PETG (khuyến nghị vì có độ dẻo). Vật liệu cho khung thì không quá quan trọng; mình dùng HT-GF-PLA vì sẵn có. In 2 cái bánh răng nhỏ, các phần còn lại chỉ cần 1 cái.

Nó vừa với các cuộn phổ biến 12mm x 15m và 12mm x 33m mà mình mua được. Thiết kế tổng thể cũng có thể chỉnh để hợp với kích thước cuộn khác.

Lưu ý đây vẫn là bản đang hoàn thiện dần (work in progress). Một vài phần thiết kế và độ cứng của lò xo vẫn cần tinh chỉnh, nhưng với mình thì chạy ổn. Hiện cũng chưa có dao cắt băng keo, nhưng bản sau có thể sẽ thêm vào.
