Fightstick Slimbox 2040 không cần cần điều khiển, thiết kế thấp

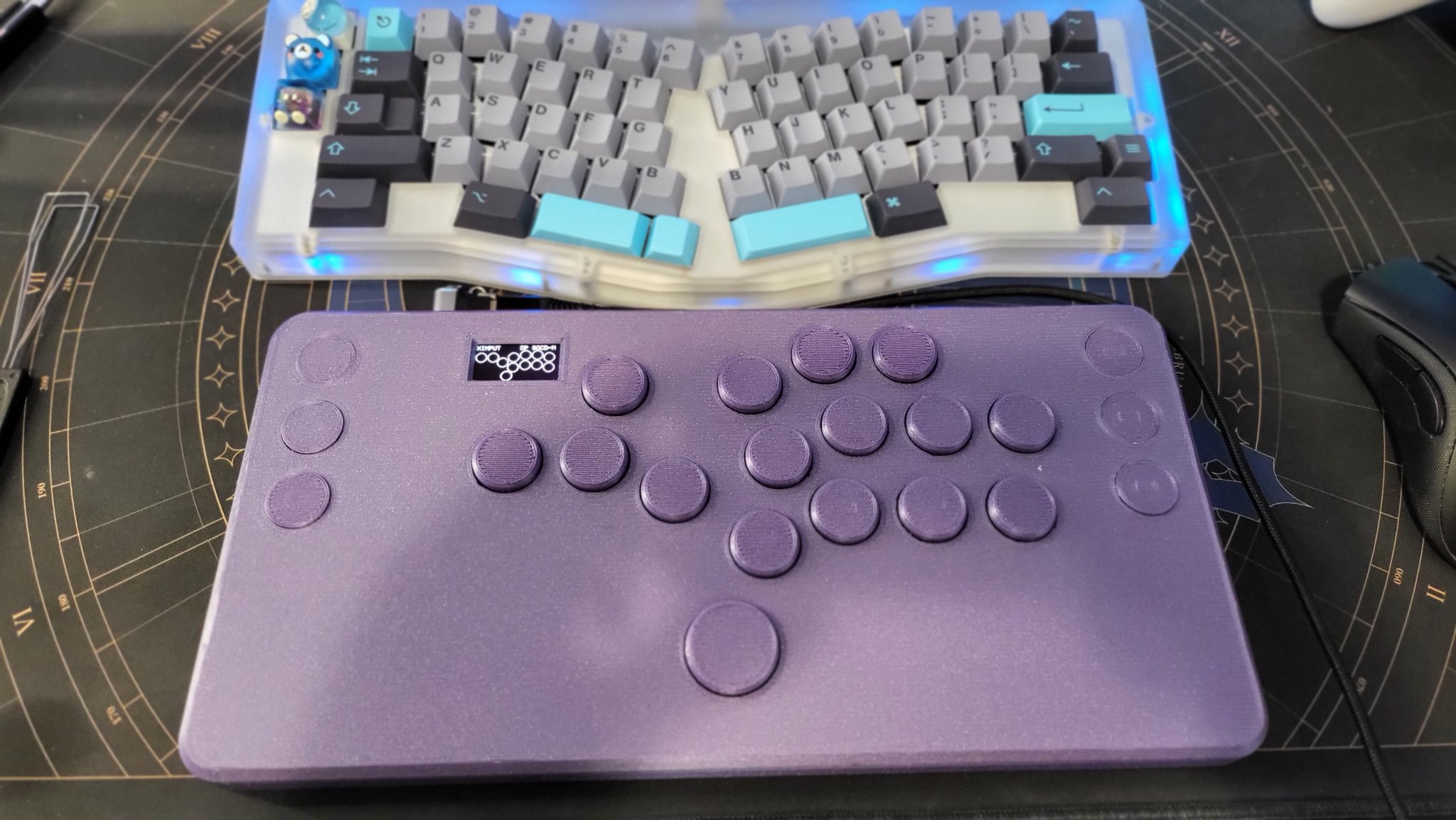

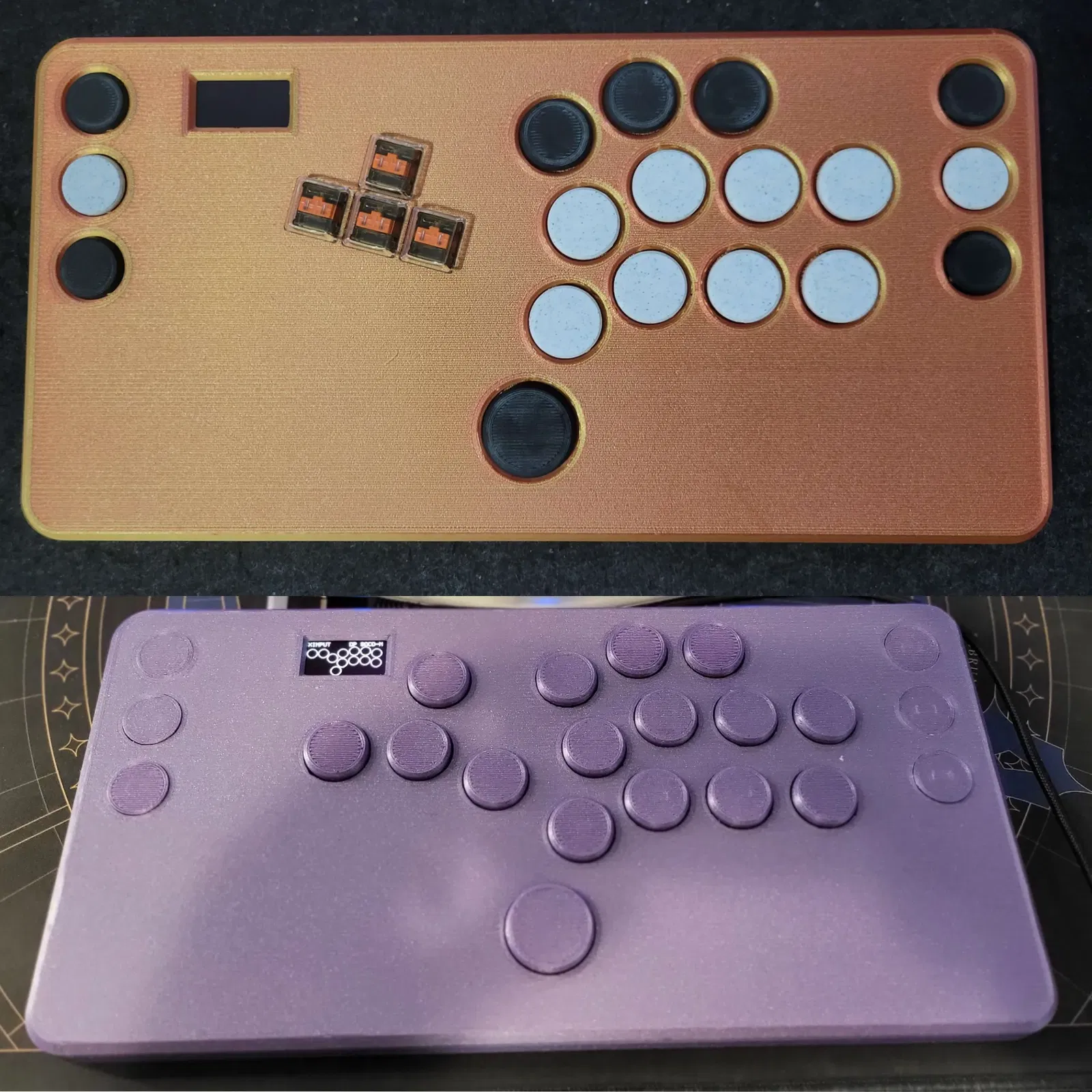

Slimbox 2040 là một fightstick không có cần điều khiển, tất cả các nút, thiết kế thấp, được remix từ Slimbox của jfedor. Các thay đổi sau đây đã được thực hiện với firmware GP2040-CE và chất lượng cuộc sống trong tâm trí:

• Được xây dựng như một lựa chọn rẻ tiền thay thế cho các điều khiển dựa trên pcb của cần điều khiển arcade truyền thống sử dụng Raspberry Pi Pico rất rẻ (tối đa 26 nút)
  • Các phiên bản m, μ và n có thể thoải mái sử dụng các bo mạch nhỏ hơn như waveshare RP2040-Zero (tối đa 20 nút)
• Hỗ trợ cho màn hình OLED SSH1106 1.3" 128x64 với các chân gắn kết hàn xuống (màn hình sử dụng trong mẫu ảnh) (Slimbox 2040 Only)
• Các nút bổ sung để hỗ trợ tất cả các đầu vào phụ (Slimbox 2040 Only)
• Các nút bổ sung để hỗ trợ đầu vào hai chiều
• Tùy chọn bố cục bàn phím và không cần cần điều khiển
• Vỏ trên dày hơn để giảm thiểu độ uốn

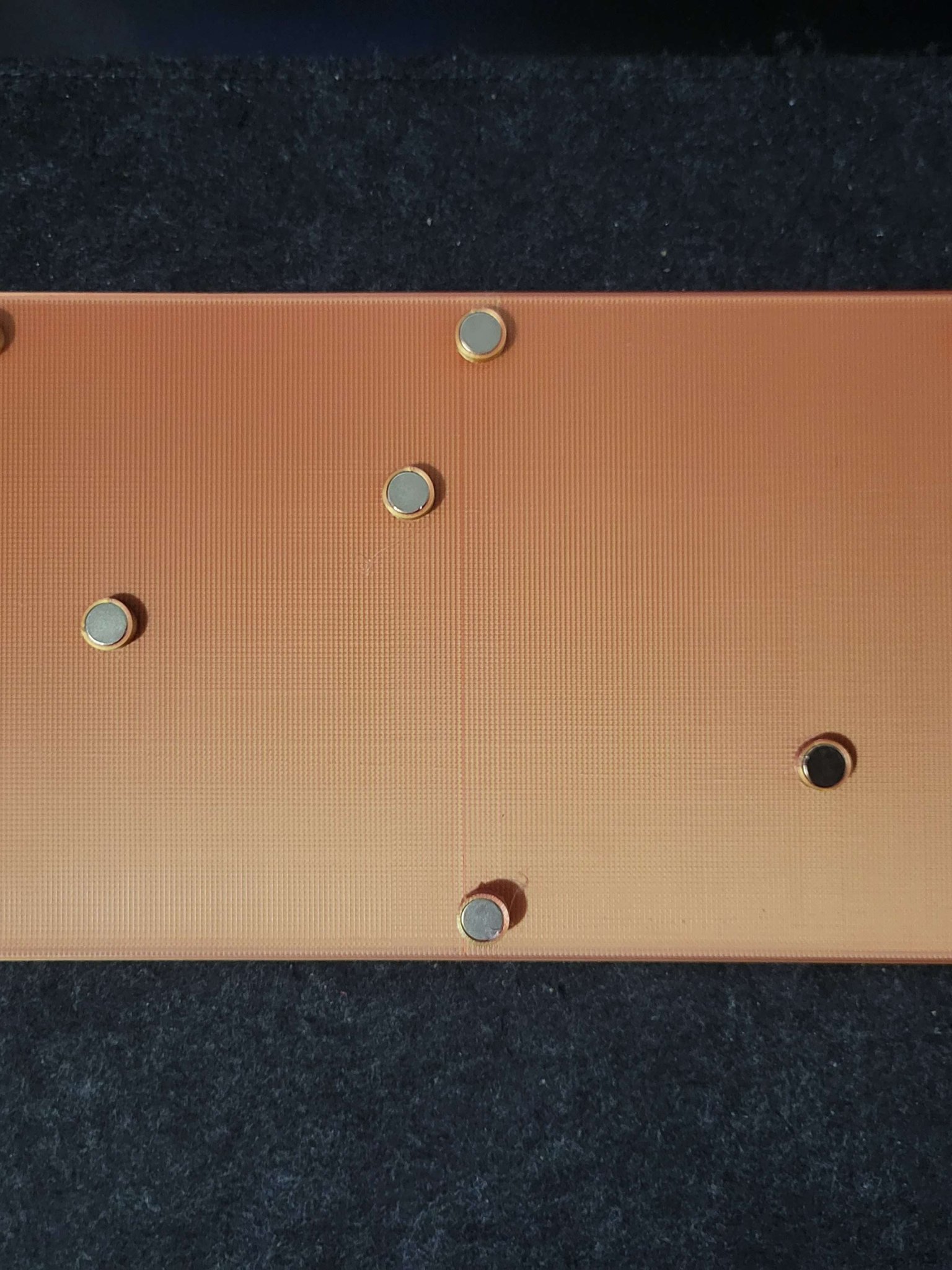

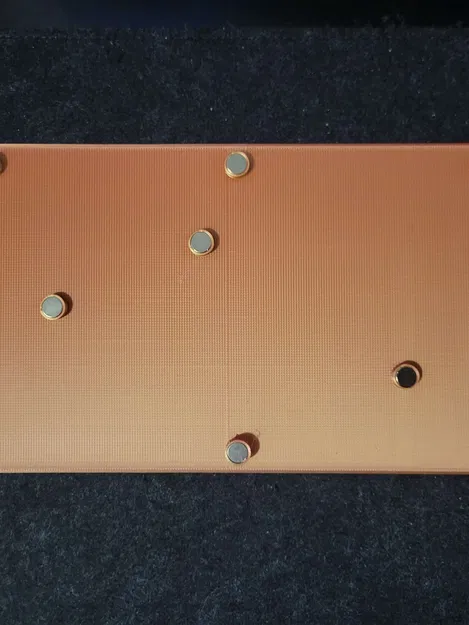

• Gắn đế từ tính 10x3mm (nam châm sử dụng trong mẫu ảnh)
• Các khoang nút được vát
• Thân nút mỏng thay thế
• Danh sách tính năng firmware đầy đủ

Slimbox 2040 được thiết kế cho các máy in có kích thước bàn tối thiểu 322mm về chiều rộng. Slimbox 2040 m (m cho mini) được thiết kế cho các máy in có kích thước bàn tối thiểu 250mm về chiều rộng. Slimbox 2040 μ (μ cho micro) được thiết kế cho các máy in có kích thước bàn tối thiểu 218mm về chiều rộng. Slimbox 2040 n (n cho nano) được thiết kế cho các máy in có kích thước bàn tối thiểu 188mm về chiều rộng. Các tệp .blend gốc được cung cấp cho bất kỳ và tất cả các chỉnh sửa.

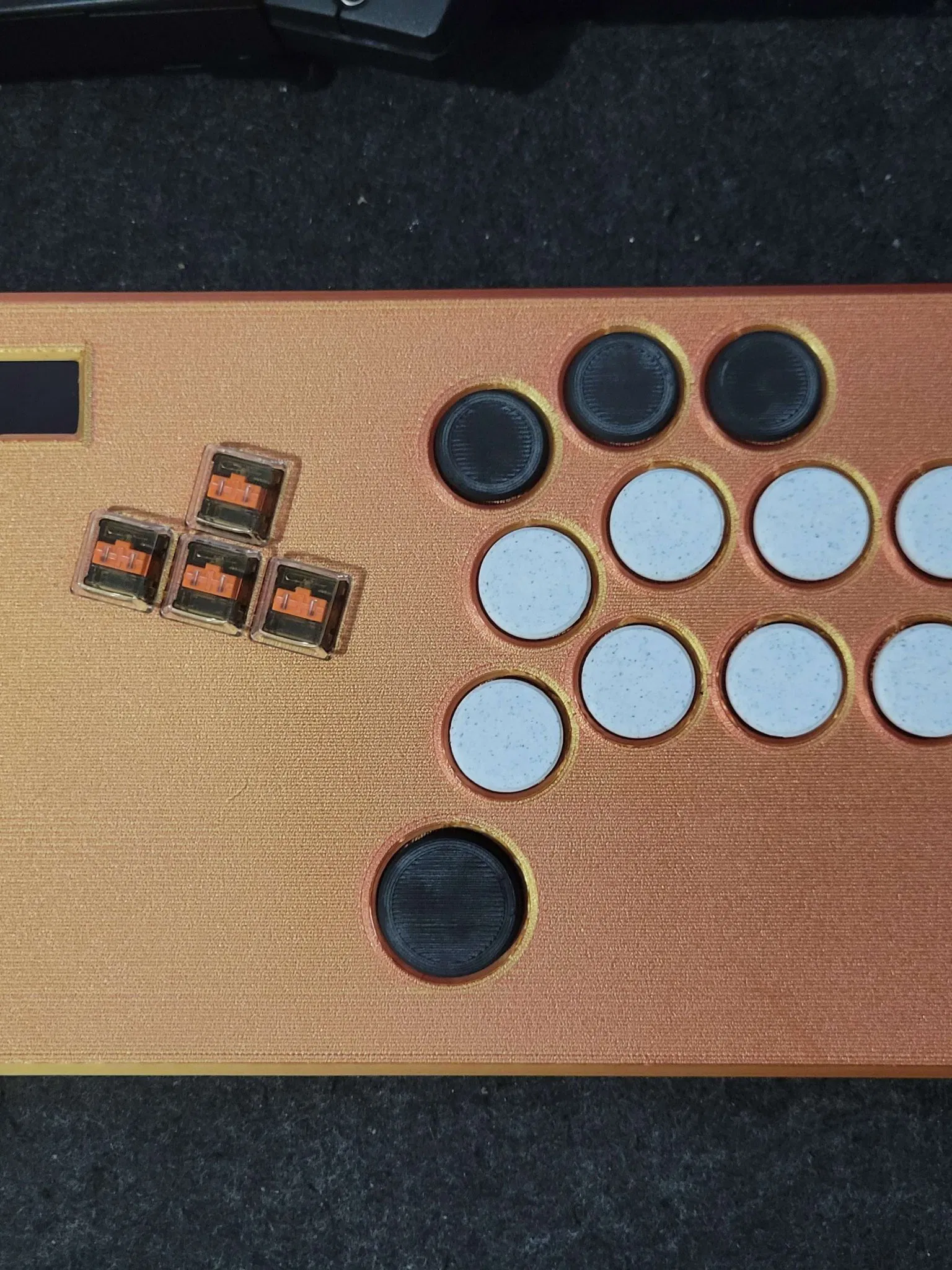

Các nguyên mẫu được in bằng PLA trên một Ender 5 Plus và một vòi phun CHT 0.6mm. Nếu các nút gốc quá dày để vừa, các nút thân mỏng hơn được cung cấp để tránh việc vừa chặt trong các công tắc Choc v1; các thân gốc có thể bị gãy khi tháo ra hoặc có thể làm cho thân phím bị phình ra, ngăn cản việc kích hoạt và trở lại. Ngoài ra, Nút Arcade In Ấn Tốt Hơn Kailh Choc V1 Thấp (chân không bị gãy) của Mandryd hoặc Nút Flatbox Ba Mảnh (Chân Chắc Chắn Hơn) của HidSquid là những nút choc tốt cũng hoạt động.

Đối với nắp phím Choc, tôi khuyên bạn nên in bằng SLA hoặc mua 4 nắp phím 1U.

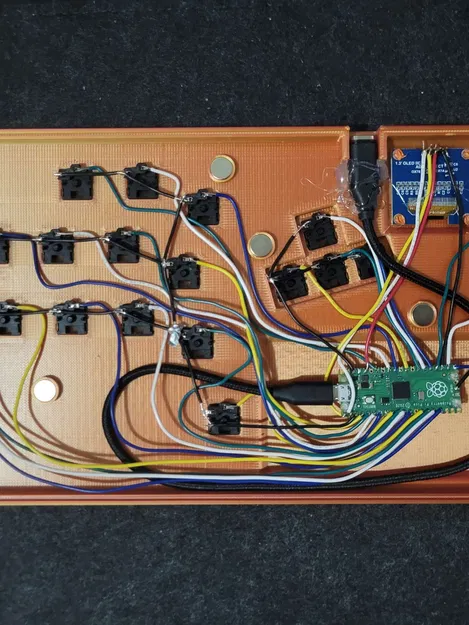

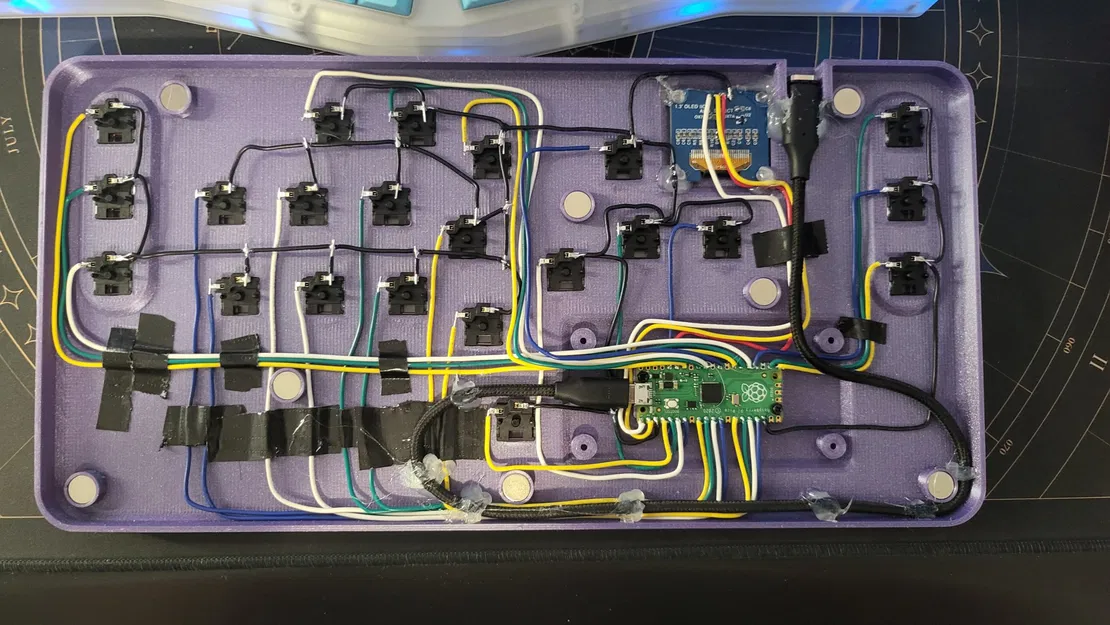

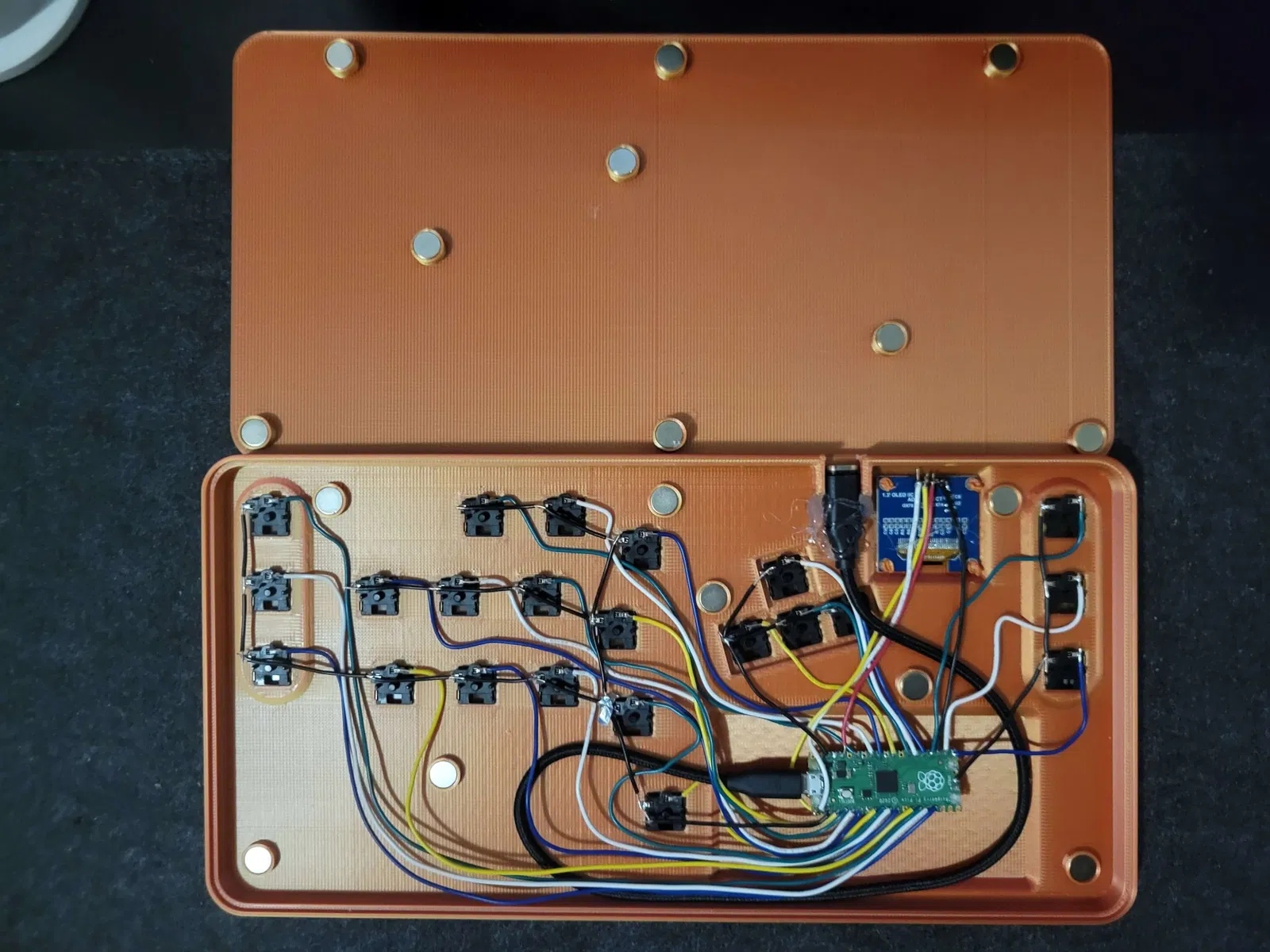

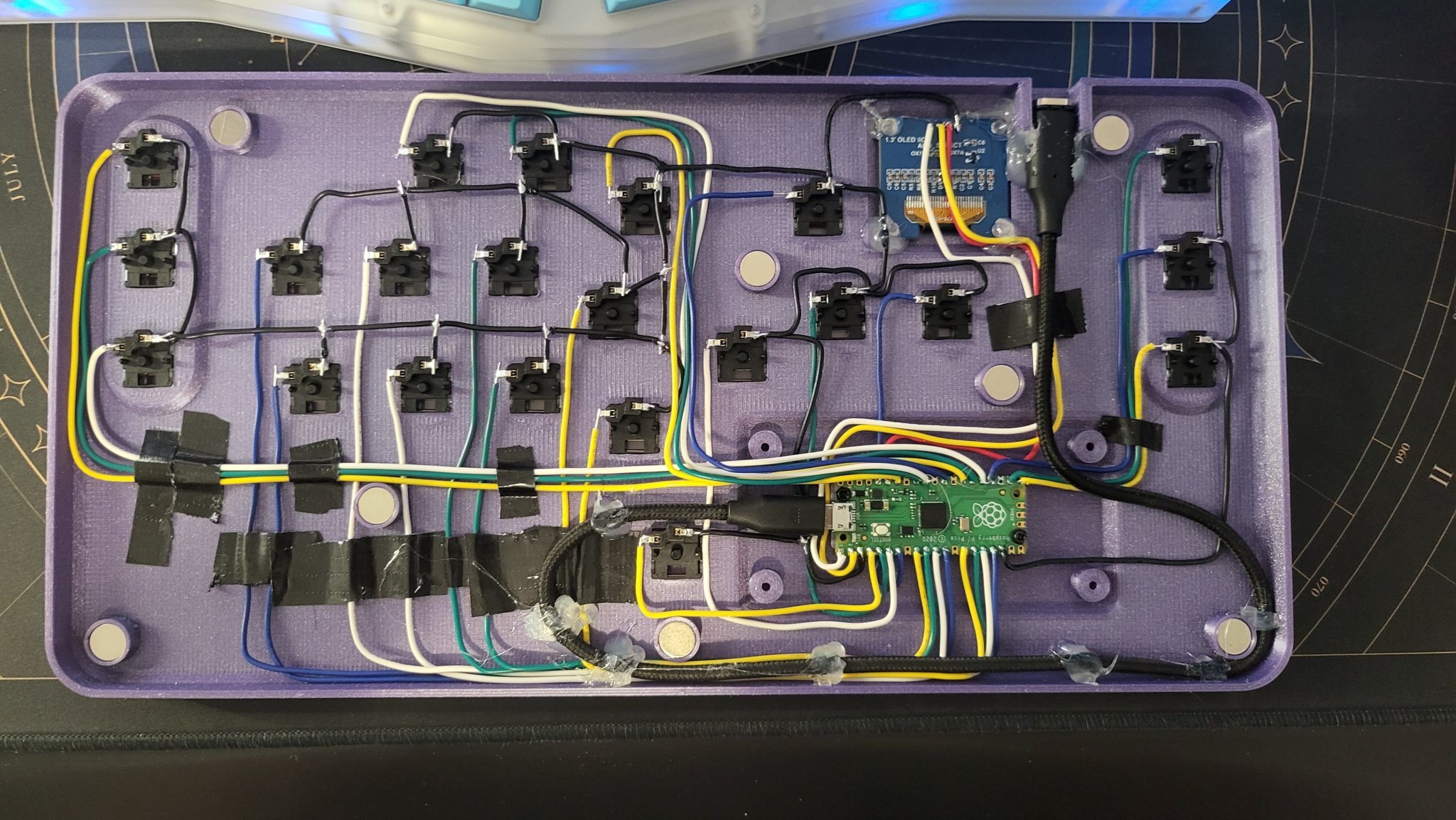

Các nguyên mẫu được thiết kế xung quanh và xây dựng với các thành phần sau:

• Raspberry Pi Pico chạy GP2040-CE
• Màn hình OLED SSH1106 1.3" 128x64
• Các công tắc Sunset Choc Tactile của Lowprokb.ca
• Cáp mở rộng Micro-USB đực sang USB-C cái
• Bộ chuyển đổi từ tính 20 chân USB-C

Nếu bạn đang tìm kiếm đệm chống trượt để sử dụng điều khiển trong lòng đùi, bất kỳ loại cao su/đệm chống trượt dính nào cũng sẽ hoạt động đủ tốt, nhưng Đệm Bọt Hình Chữ Nhật 6"x3" Chống Trượt từ Focus Attack vừa vặn với kích thước đầy đủ 2040 rất tốt.

Changelog

• 2023-06-24:
  • Đã thêm các tệp 2040n và cập nhật tóm tắt.
• 2023-06-23:
  • Đã thêm các biến thể “Beast” vào 2040M và 2040U. Cả hai kích thước M và U đều thiếu không gian cho tất cả các nút bổ sung của Daigo, nhưng tôi nghĩ nút quan trọng là nút ngón cái bổ sung (được ánh xạ tới RS). Cũng có một nút trên bổ sung cho các phiên bản không hai chiều để ánh xạ LS hoặc bất kỳ nút nào khác trong firmware GP2040-CE.
  • Đổi tên các phiên bản M và U thành m và μ để phù hợp hơn với các tiền tố mét.
• 2023-06-22:
  • Đã thêm nhiều biến thể “Beast” hơn vào 2040.
• 2023-06-21:
  • Đã thêm bố cục “Beast” v1 vào 2040, mô phỏng theo bố cục SF6 gần đây của Daigo Umehara.
• 2023-06-10:
  • Đã thêm các tệp 2040U và cập nhật tóm tắt.
  • Đã thêm các tệp 2040M và sắp xếp vào các thư mục. Cập nhật mô tả cho 2040M và các nút thay thế.
• bottom-2040-1.1.stl: Tải lại nắp dưới .stl với các lỗ gắn đúng cho các nam châm 10x3mm. Nếu bạn đã tải nắp dưới trước đây, vui lòng tải lại để có tệp mới nhất.
