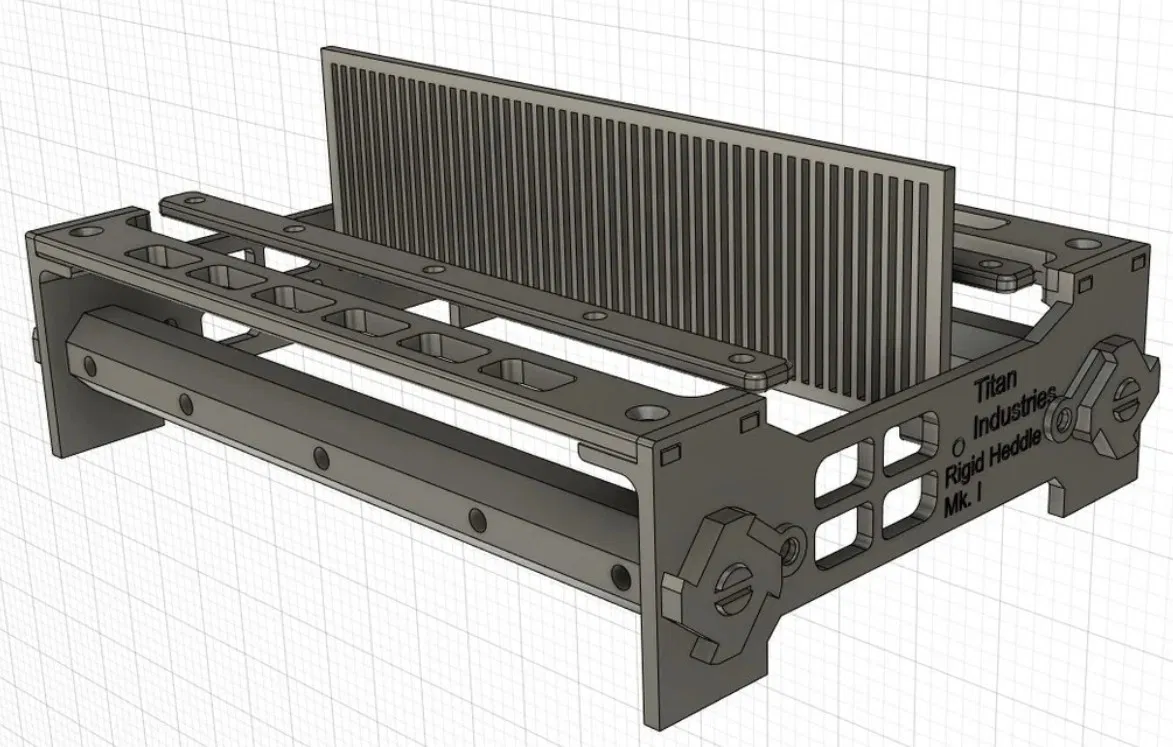

TI Rigid Heddle Loom Mk I

Tham gia discord server printsbyjayy:
https://discord.gg/X9VbhrDzzM

Mình làm cái rigid heddle loom này vì cái loom dệt trước đó mình từng cập nhật tự nhiên lại chạm mốc 1000 lượt xem — xin gửi lời cảm ơn chân thành tới mọi người đã ủng hộ sản phẩm của mình! Cái weaving loom trước của mình có 2 heddles với vị trí được định nghĩa cơ khí, nghĩa là bạn chỉ có thể dệt lặp lại với 2 sợi, nên việc thay đổi pattern sẽ kém linh hoạt hơn. Vì vậy, cái loom in 3D hoàn toàn này được tạo ra cho những người dệt (weavers) coi trọng tự do sáng tạo và sự đơn giản hơn là tính lặp lại — không cần heddles nữa!

Bạn rất có thể sẽ cần máy in 3D có kích thước bàn in tối thiểu 220mm x 220mm để in cái weaving loom này cho thoải mái; bề rộng dệt hiệu dụng là 196mm. Cái heddle đi kèm khoảng ~7epi.

Mình dùng ốc và đai ốc máy 6-32"x1/2" để bắt 2 top connectors vào hai miếng khung; kích thước phần insert cho đai ốc là 8mm tính từ cạnh này sang cạnh kia. Bạn có thể dùng loại ốc/đai ốc khác miễn là đầu ốc và đai ốc không nhỏ hơn 4mm bề ngang. Phần cứng 6-32" cũng được dùng để gắn Ratchet Stoppers lên các miếng khung.

Edit 9/4/23
Mình nhận ra là khi in bằng PLA thì nửa dưới của khung có xu hướng bị bẻ cong ra ngoài do lực căng từ các sợi warp. Để giảm tình trạng này, mình đã thêm một chi tiết lắp ráp tên là Lower Frame Tensioner, giúp kéo nửa dưới của khung vào trong sau khi bạn lắp xong các phần còn lại.

Danh sách parts in:
1x Left-sided Frame
1x Right-sided Frame
1x Heddle
2x Top Frame Connector
2x Warp Load Bar
2x Warp Roller Bearing
4x Roller Bearing Ratchet
4x Roller Bearing Ratchet Stopper
1x Lower Frame Tensioner (thêm 9/4/23)

Các tool in kèm theo:
6-32" Wrench
Shuttle Tool
Warp Load Tool
Warp Board Mk. I
