Khay 3 ổ 2.5" gắn fan 80mm bên hông, hỗ trợ SATA/SAS/U.2 (7–15mm)

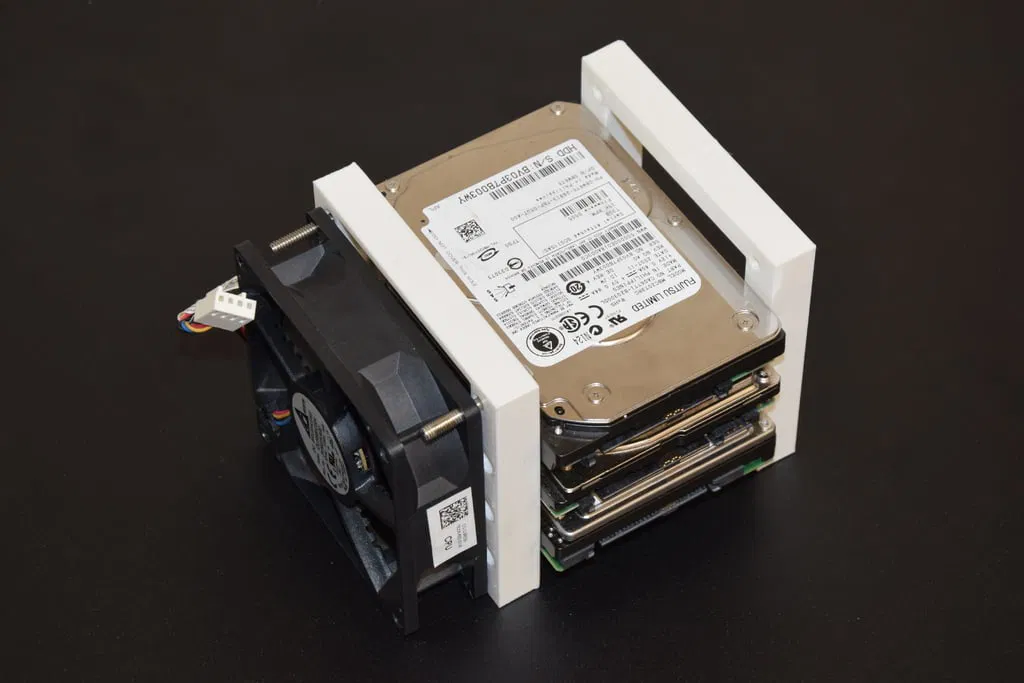

Mẫu này mình tự thiết kế từ đầu để xài trong case Sliger CX2177a lúc mình build server. Nó cho phép bạn gắn tối đa 3 ổ 2.5" dày tới 15mm, bắt chung vào cụm fan trước của case. Nếu bạn dùng mainboard ATX thì trong case này vẫn đủ chỗ để gắn fan ở cả hai bên của cái cage. Nó cũng nên chạy ổn với các mẫu case 2U khác của Sliger tuỳ phần cứng bạn lắp. Nếu bạn dùng case 2U Sliger loại nông hơn (shorter depth) thì theo mình bạn sẽ cần mainboard gọn hơn để chạy được bộ này. Mẫu này cũng có thể dùng cho hệ khác, nhưng phần cộng thêm 2.5mm ở trên và dưới có thể gây vấn đề cấn/thiếu khoảng hở.

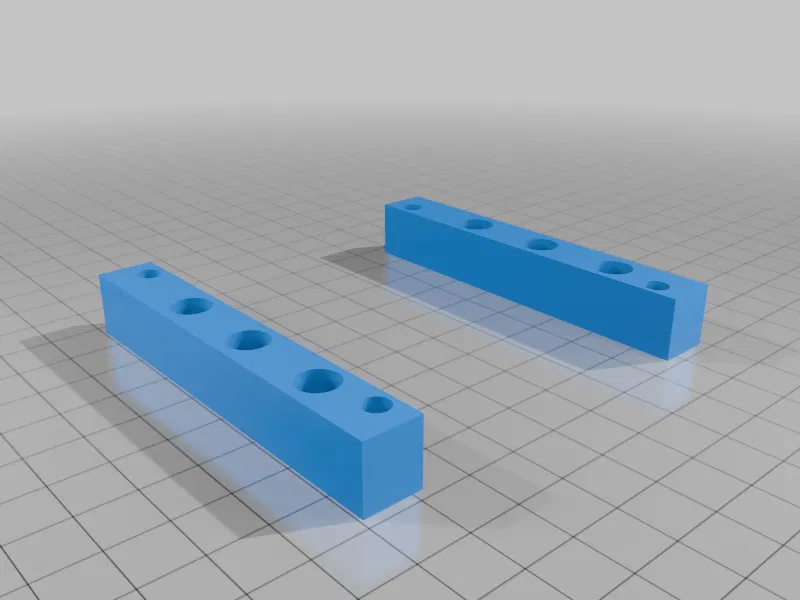

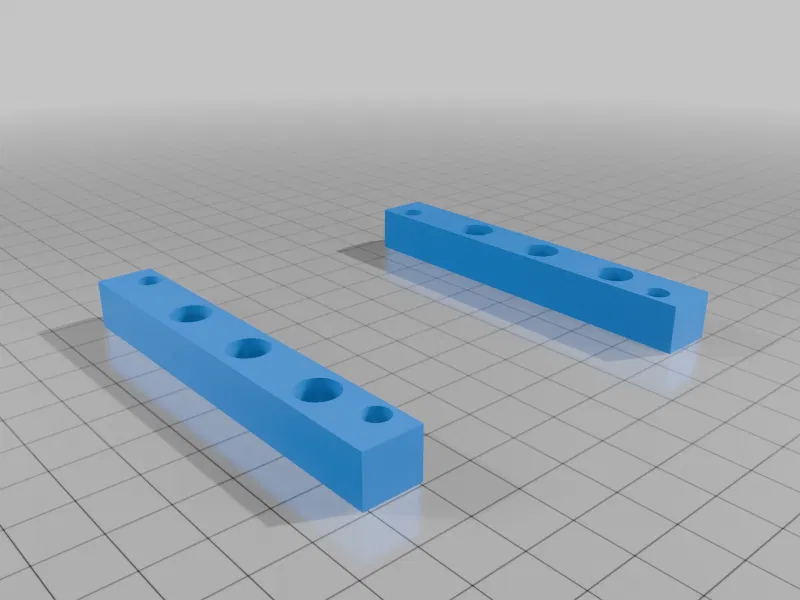

Với ổ dày 15mm thì airflow bị cản khá nhiều vì nó che hơn một nửa đường gió. Mình thấy fan Arctic P8 Max chạy ở mức RPM tầm trung làm việc khá tốt. Với các ổ 2.5" SAS SSD của mình khi tải nặng, nhiệt độ mình đo được khoảng 33–37°C trong điều kiện nhiệt môi trường 23°C. Mình chưa thử ổ U.2, nhưng nếu ổ chạy nóng thì có thể bạn sẽ cần fan mạnh hơn. Cuối cùng mình dùng cage một bên và dùng thanh (bars) bên còn lại vì lý do airflow. Bars giúp fan đẩy được nhiều gió hơn tới các thiết bị nằm phía ngoài khu cage. Bạn có thể dùng bars ở cả hai bên nhưng sẽ có cảm giác hơi thiếu chắc. Ngoài ra cũng không ép được nhiều gió đi xuyên qua các ổ.

Ghi chú khi lắp cage:

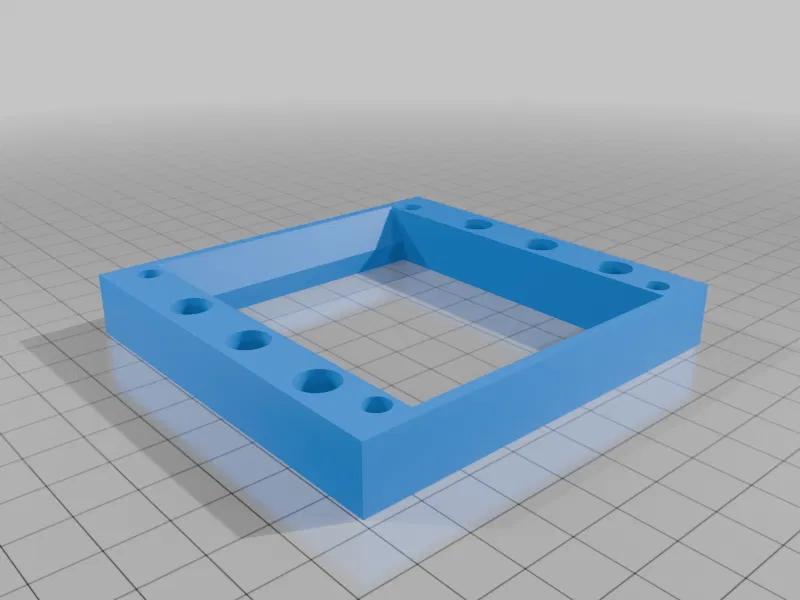

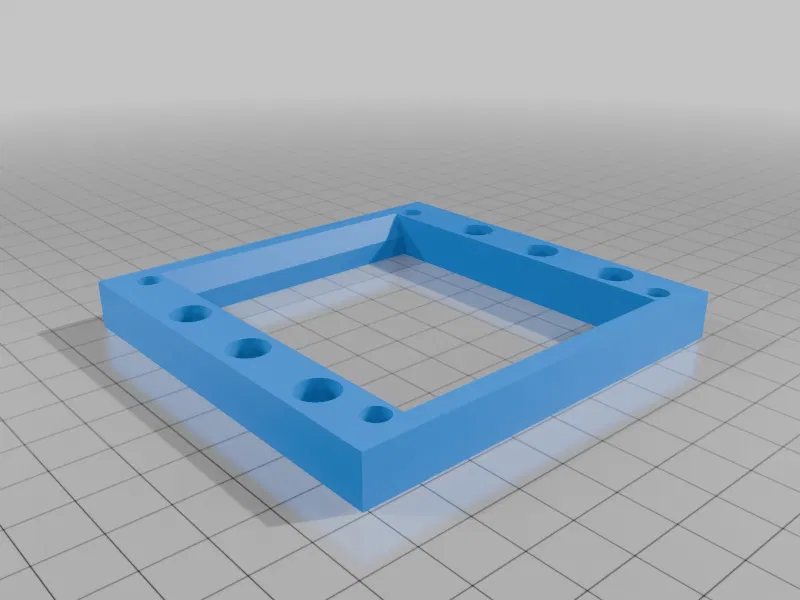

Chiều cao của cage này có cộng thêm 2.5mm ở trên và dưới fan do vị trí fan trong case. Về cơ bản là để cage tự tì lên case, giảm lực đè lên fan do trọng lượng các ổ. Có vị trí trên và dưới, nhưng không phân trái/phải. Phần đáy của cage là phần mà lỗ bắt vít fan nằm gần lỗ bắt vít ổ hơn. Khi bắt ổ, dùng vít ren mịn (fine-thread) loại thường dùng cho ổ CD. Có 3mm nhựa nằm giữa ổ và vị trí đầu vít phía trên.

Tuỳ cách bạn muốn bắt fan vào cage, chiều dài vít sẽ khác nhau. Mình thiết kế theo chuẩn vít M4. Do fan che các vít bắt ổ nên sẽ có thứ tự khi lắp fan. Sau khi bạn ráp xong bên đầu tiên thì thường sẽ muốn gắn fan vào luôn. Nếu bạn bắt fan vào case bằng vít fan ren thô (coarse) như thông thường, thì bạn sẽ cần vít M4 dài 20mm để bắt cái fan đầu tiên trực tiếp vào cage. Nếu bạn muốn bắt cả fan và cage trực tiếp vào case thì cần vít dài 45mm. Nếu bạn muốn gắn thêm fan thứ hai ở phía còn lại của cage thì vít 45mm cũng là lựa chọn hợp nhất.

Mình khuyên dùng dây nguồn dạng thẳng (straight) hoặc dây custom cho gọn. Còn về dây data thì slim SATA hoặc SAS cable là bắt buộc nếu bạn định làm hơn một cage giống như mình làm trong Sliger CX2177a.

Video hướng dẫn lắp đặt: https://youtu.be/R8Me8CIOmrk

Nói về quá trình mình làm (nếu bạn quan tâm): https://youtu.be/5C22zvqOqaU

eBay link mình bán bản dày 13mm: https://www.ebay.com/itm/226837637108

Kích thước: rộng 88mm, cao 85mm, dày 10 hoặc 13mm (tuỳ STL bạn chọn)

Các món cần thêm: vít M4 dài 20 hoặc 45mm (tuỳ cách bạn gắn và kế hoạch gắn fan). Đai ốc M4 nylock (mình khuyên dùng loại lock nut vì về lâu dài có thể bị rung). Vít SSD ren mịn (fine thread). Fan 80MM
