Nắp bịt và khớp nối cho ống carton từ cuộn băng keo đóng gói/bubble wrap

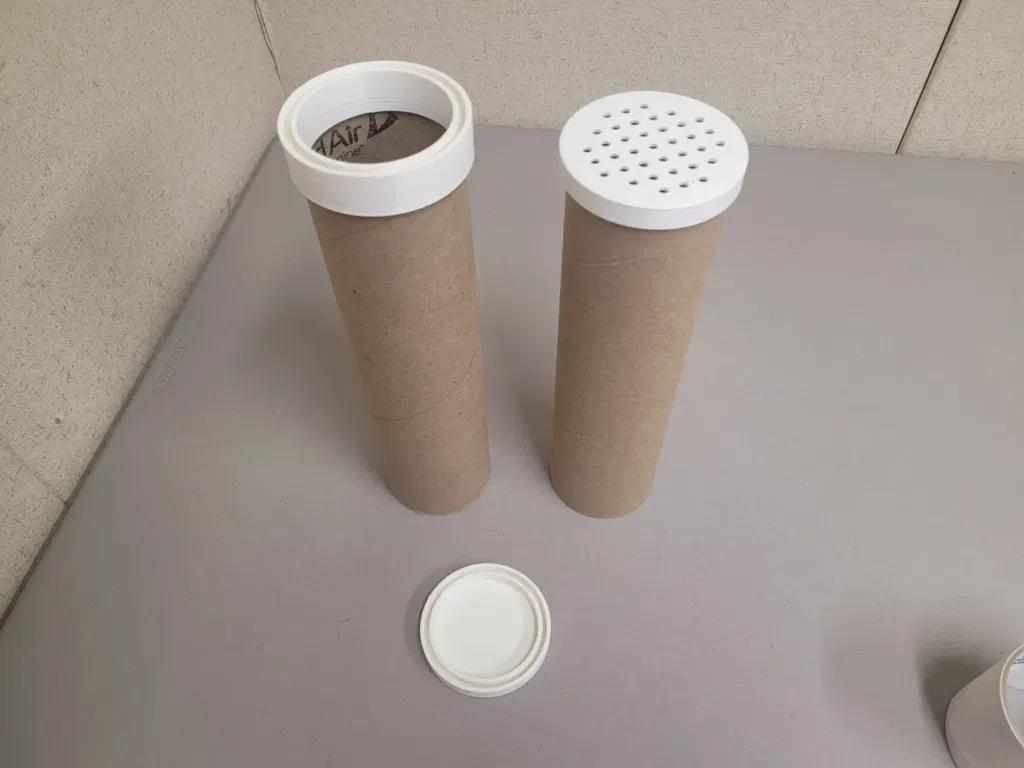

Đây là một thiết kế mình làm nhanh tay nhưng xài ổn. Miễn là ống carton của bạn có mép cắt gọn, sạch thì các nắp này sẽ trượt vào vừa. Mẫu này dùng được với ống carton từ các loại cuộn như băng keo sơn (painters tape), băng keo đóng gói (packing tape) hoặc cuộn màng xốp hơi (bubble wrap). Có thể tận dụng để làm các hộp/ống đựng hình tròn với nhiều kích cỡ khác nhau. Bạn cũng có thể dùng làm nắp bịt hai đầu khi đóng gói/ship, nhưng mình không chắc nó chịu được tới mức nào. Nếu dùng kiểu đó thì tốt nhất dán thật nhiều băng keo cho chắc.

Mình cũng làm thêm bản có lỗ thoát khí (vented) với lỗ 5mm, cách nhau 5mm theo dạng lưới. Có khi dùng cái này để làm hộp đựng hạt hút ẩm (desiccant) cũng được?

Update 2-2-26: Mình đã thêm coupler (khớp nối) vào thiết kế.

Models:

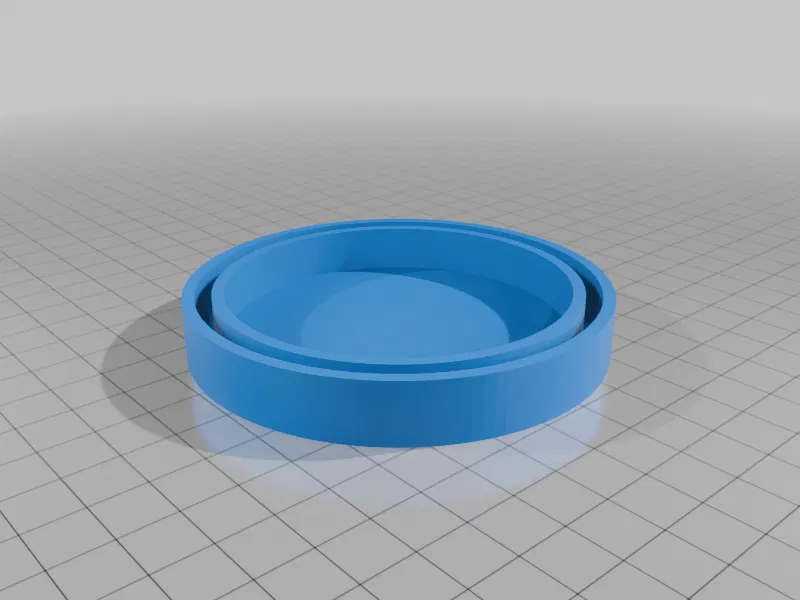

• Cardboard tube end cap: Nắp bịt đầu ống, mặt kín.

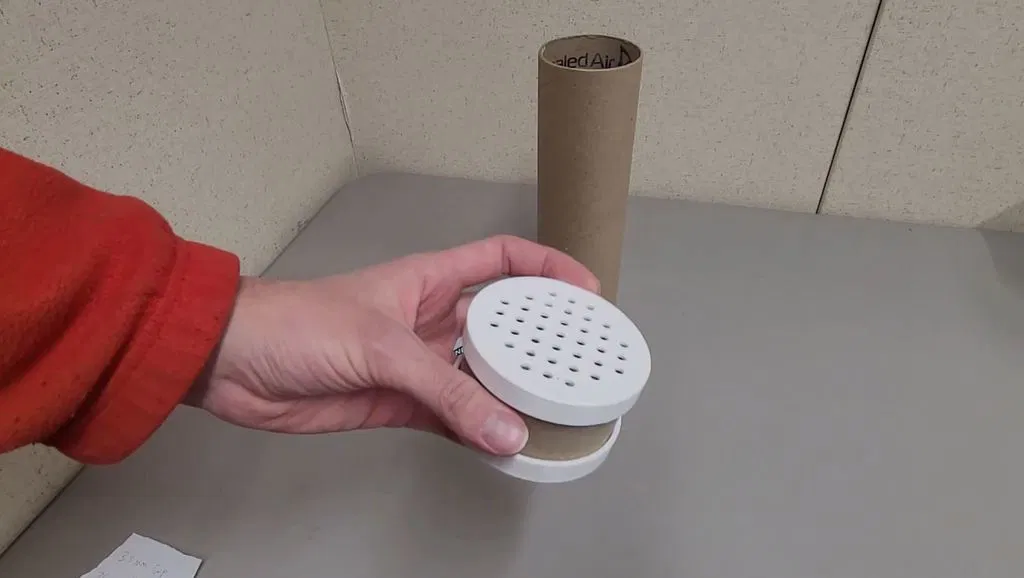

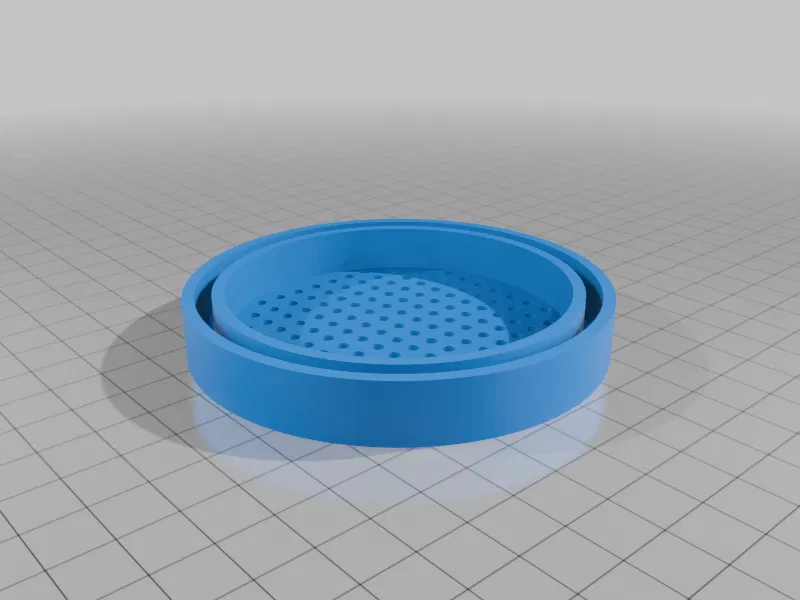

• Cardboard tube end cap with vent holes : Nắp bịt đầu ống có lỗ thoát khí 5mm, khoảng cách 5mm.

• Cardboard tube end cap with vent holes : Nắp bịt đầu ống có lỗ thoát khí 2.5mm, khoảng cách 2.5mm.

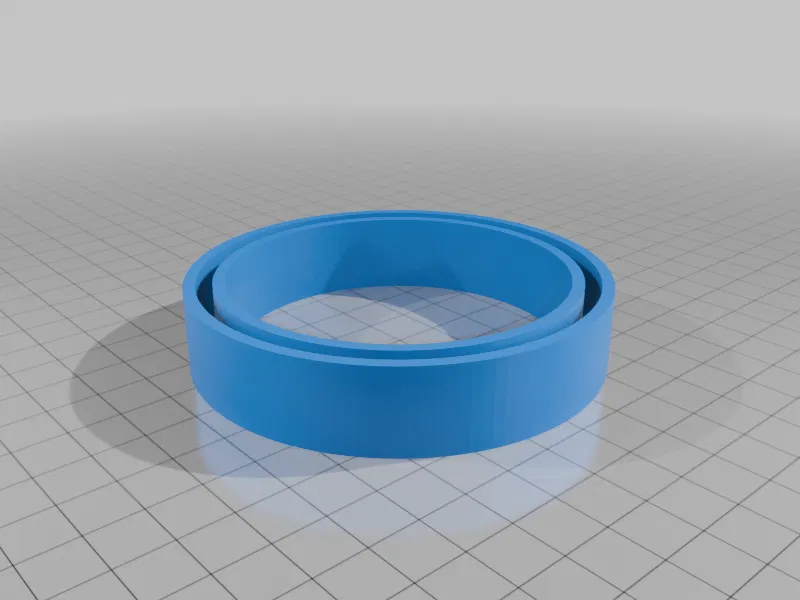

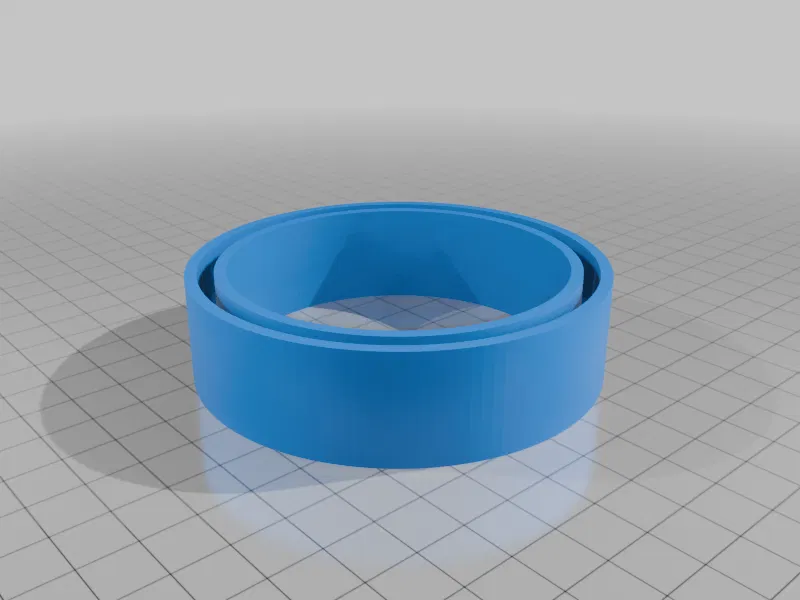

• Wide open end cap edge protector: Nắp chụp qua mép ống để bảo vệ mép. Lỗ mở khoảng 71.25mm. *Open middle coupler with 10mm high walls: Coupler có phần giữa thông (có lỗ), lỗ mở khoảng 71.25mm ở giữa. Thành cao lên 10mm tính từ phần giữa. Khe hở giữa hai ống 2.5mm.

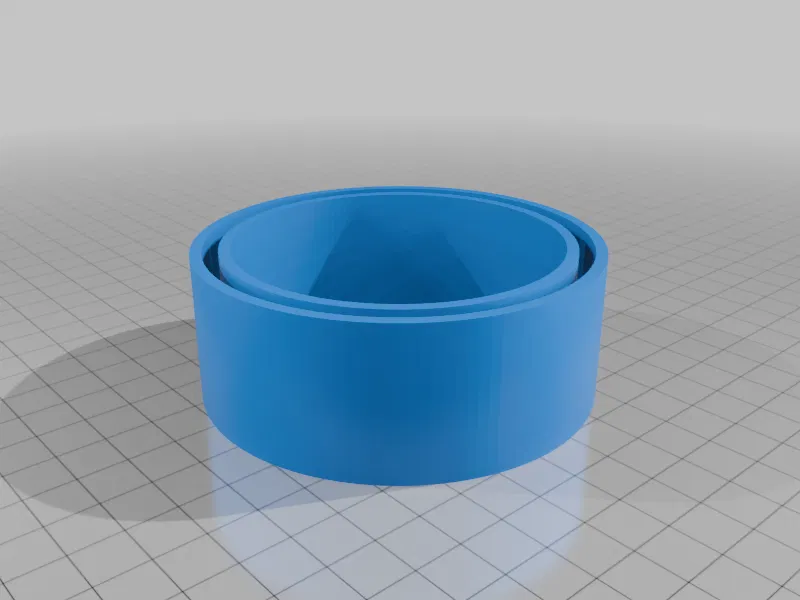

• Open middle coupler with 15mm high walls: Coupler có phần giữa thông (có lỗ), lỗ mở khoảng 71.25mm ở giữa. Thành cao lên 15mm tính từ phần giữa. Khe hở giữa hai ống 2.5mm.

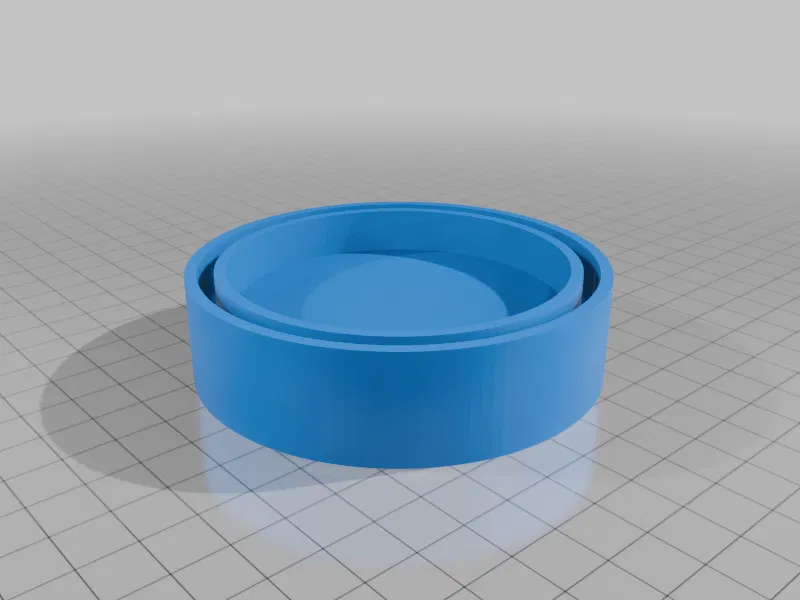

• Coupler with 2.5mm wall across middle: Coupler không có lỗ mở ở giữa. Thành cao lên 10mm tính từ phần giữa. Khe hở giữa hai ống 2.5mm.

• 5mm hole vented coupler: Coupler có lỗ thoát khí 5mm, khoảng cách 5mm. Thành cao lên 10mm tính từ phần giữa. Khe hở giữa hai ống 2.5mm.

• 2.5mm hole vented coupler: Coupler có lỗ thoát khí 2.5mm, khoảng cách 2.5mm. Thành cao lên 10mm tính từ phần giữa. Khe hở giữa hai ống 2.5mm.

Dimensions: Outer Diameter: 88mm Inner diameter of cardboard tube ~76.25mm Wall thickness 2.5mm Bottom thickness 2.5mm Total height 12.5mm Gap thickness ~3.5mm

Videos explaining the design: https://www.youtube.com/watch?v=tVWgdEbPYPk

Category: DIY
