Adapter khe WAN M.2 2230 sang 2242 NVMe SSD cho Thinkpad T14 Gen1 Ryzen/T480

QUAN TRỌNG: BẠN CẦN CÓ LONG ĐỀN (WASHER) ĐỂ TRÁNH LÀM HƯ LAPTOP!

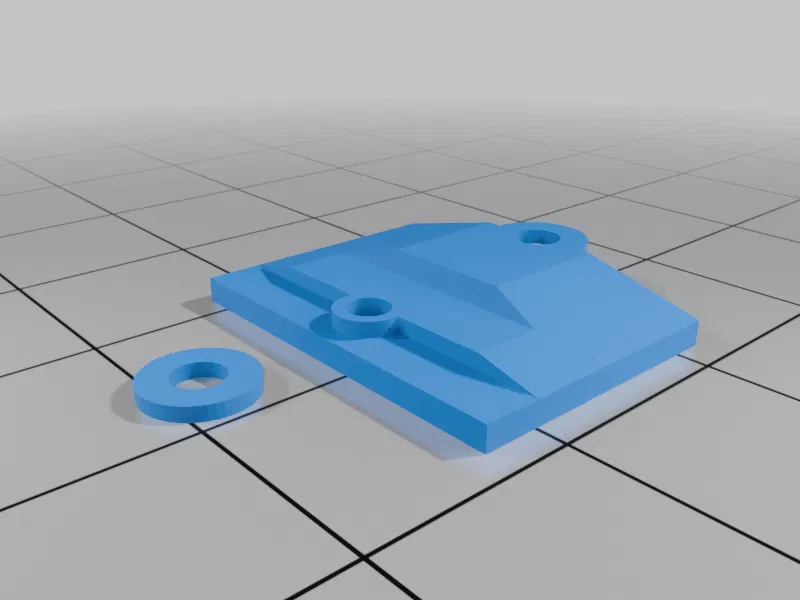

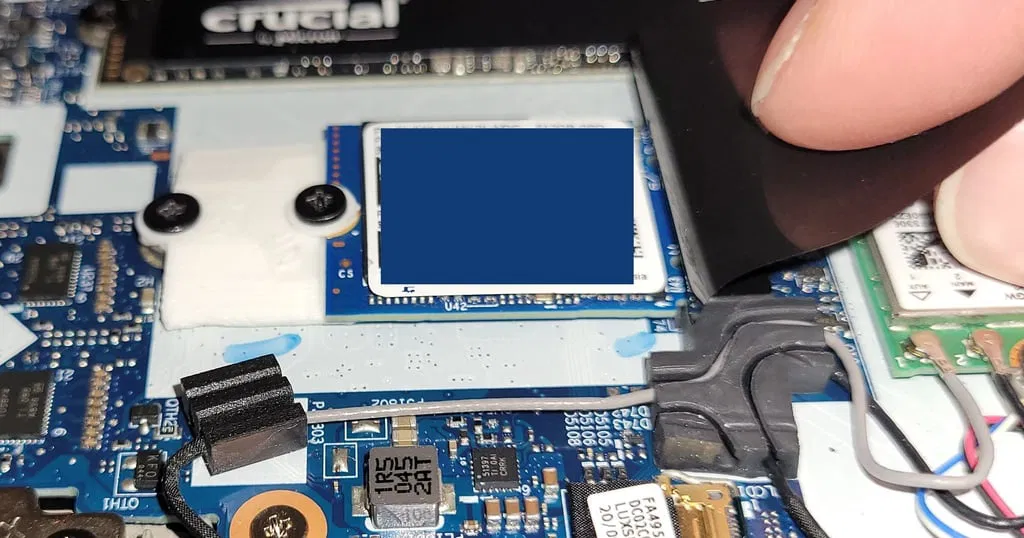

Mình làm món này để có thể gắn một ổ B+M key M.2 NVMe SSD vào khe WAN trên laptop Lenovo Thinkpad T14 Gen1 Ryzen. Nếu tương thích thì khe này được đi dây PCIe x2. Nếu khe WAN có nối với các lane PCIe thì bạn có thể dùng với NVMe SSD. SATA M.2 SSD sẽ không hoạt động trong khe này.

Mình cũng đã kiểm tra và xác nhận nó dùng được với Thinkpad T480. Nhiều mẫu Thinkpad khác cũng có thể dùng được, miễn là không phải dòng “S” hoặc các mẫu Yoga. In tốn khoảng 1 gram filament và tầm 10 phút, nên nếu bạn chưa chắc thì cũng không mất mát gì nhiều. Mình thiết kế để nó ôm khít khá sát với đai ốc/điểm bắt vít (mounting nut) trong Thinkpad.

Lưu ý quan trọng:

• Để kết quả tốt nhất, in layer 0.12mm, 100% infill và bật supports.

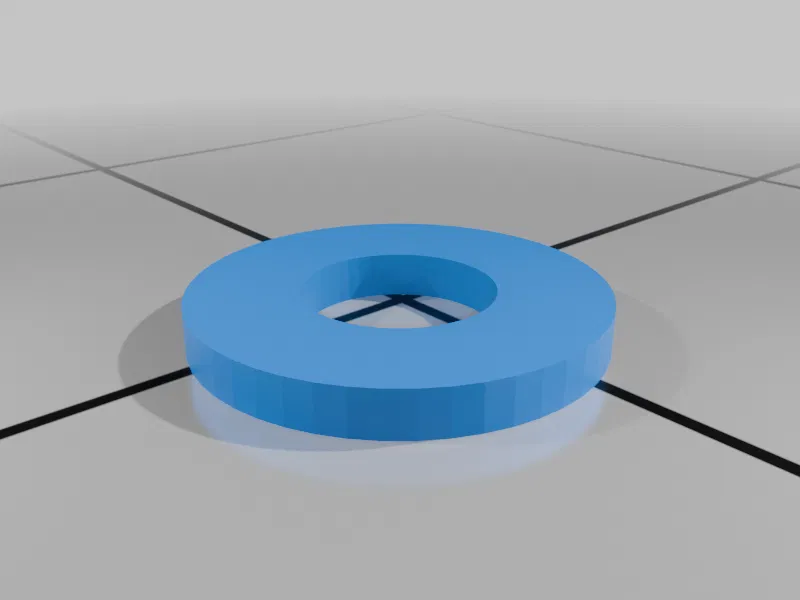

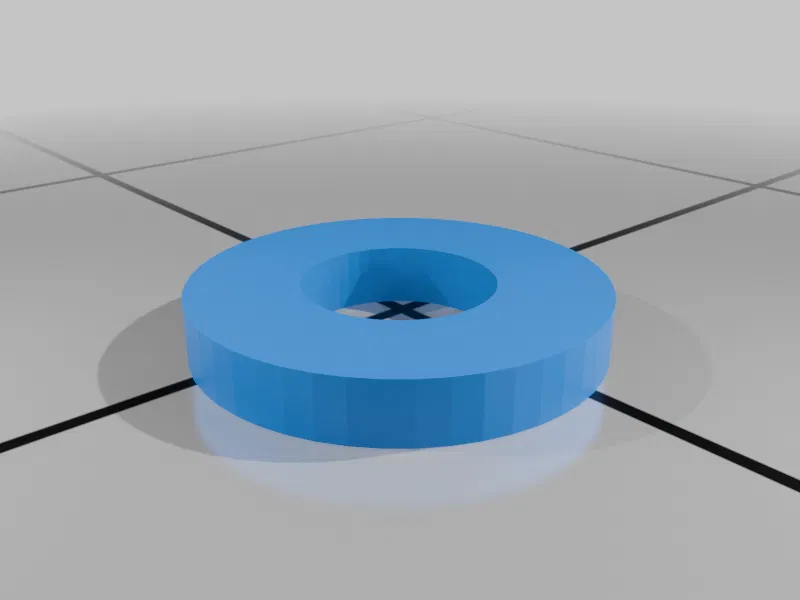

• Washer đi kèm trong model dày 0.75mm. Bạn có thể cần washer dày hơn hoặc mỏng hơn tùy theo chiều dài con vít bạn dùng để bắt SSD vào adapter.
• Washer đặt Ở PHÍA TRÊN SSD, áp vào đầu vít. Nếu dùng mà không có washer thì bạn có nguy cơ làm hư mainboard. Trước khi lắp, hãy thử vặn vít M.2 và đảm bảo khi vặn vào thì đầu vít không thò xuống dưới đáy của phần in.

Video giới thiệu bản in: https://youtu.be/sTJBk1e2Phg

Category: Computer
