Đầu nối ống PTFE PC4-M6 in-line cho nhôm định hình 2020
Đầu nối (coupler) ống PTFE PC4-M6 gắn lên nhôm định hình 2020, cho ống chạy thẳng theo trục extrusion. Có bản cho Voron 2.4 (bậc 4mm/6mm theo độ dày panel) và bản không bậc để gắn lên 2020 trần.
Mô tả

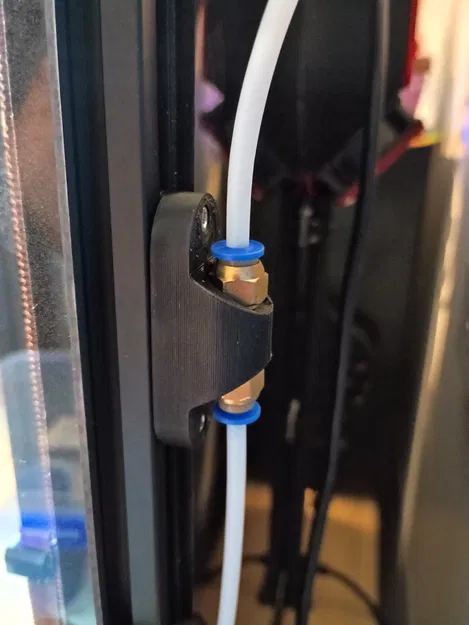

Một đầu nối (coupler) ống PTFE PC4-M6 cho nhôm định hình 2020.
Dành cho ống chạy thẳng hàng (in-line) theo trục chính của nhôm định hình.
Ban đầu mình thiết kế cho Voron 2.4, nên có sẵn các phiên bản phù hợp với độ dày tấm side panel tiêu chuẩn (bậc 4mm và bậc 6mm). Ngoài ra cũng có một phiên bản không có bậc để lắp trực tiếp lên nhôm định hình 2020 trần.
File FreeCAD
Mình có đính kèm file FreeCAD để ai cần thì tự tạo các kích thước khác.
Mình dùng workbench “DynamicData” để tham số hoá (parametrize) thiết kế. Các tham số nằm trong object “Details/dd”. Hy vọng tên tham số đủ rõ cho anh em nào muốn chỉnh sửa.
Mình cũng kèm một file assembly; mình dùng workbench “Assembly 4” để hỗ trợ đặt vị trí các part khi lắp ráp.
Lịch sử
- 2026-02-14 - Phát hành lần đầu
