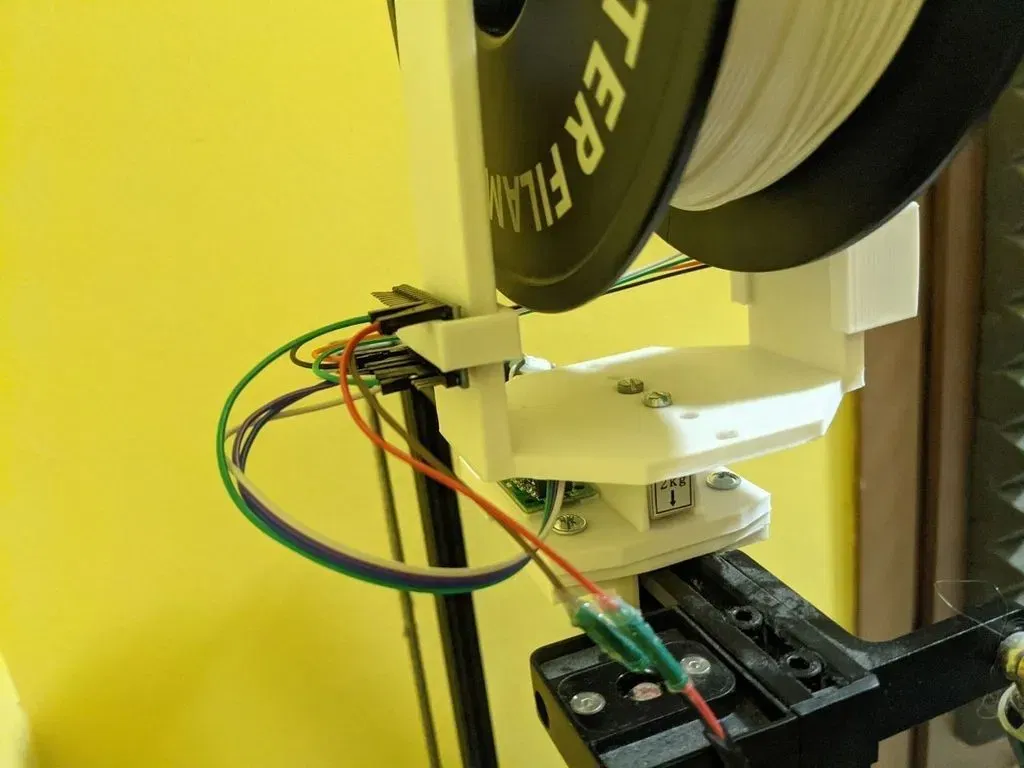

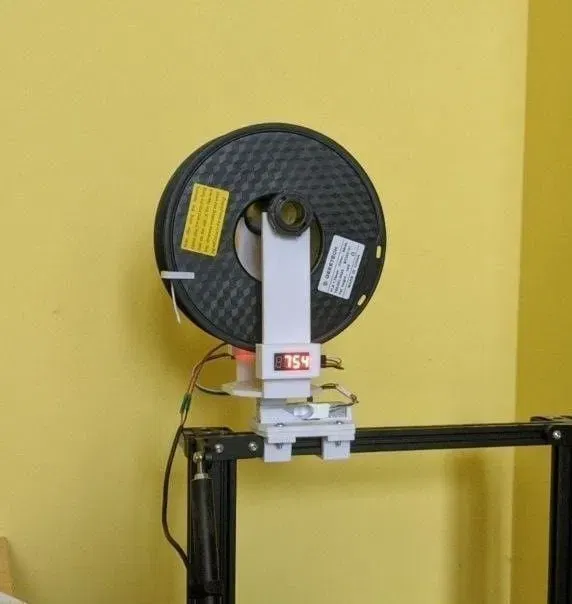

Giá đỡ cuộn filament tích hợp cảm biến trọng lượng Arduino

Đây là một giá đỡ cuộn với cảm biến trọng lượng đi kèm, nó dựa trên tải trọng 2kg, một bảng HX711 và một Arduino nano, tôi đã làm nó dựa trên CR10 v2 của tôi từ creality nhưng nó có thể dễ dàng được lắp vào các máy in khác, nó sẽ yêu cầu:

⚫2 vít M5

⚫6 vít M4 và 4 đai ốc

⚫Ống giữ cuộn đi kèm với máy in 3D, nếu bạn không có nó, đó là một ống có đường kính 3cm, bạn có thể dễ dàng in cái đó nhưng nếu cần, tôi sẽ làm mẫu, chỉ cần yêu cầu.

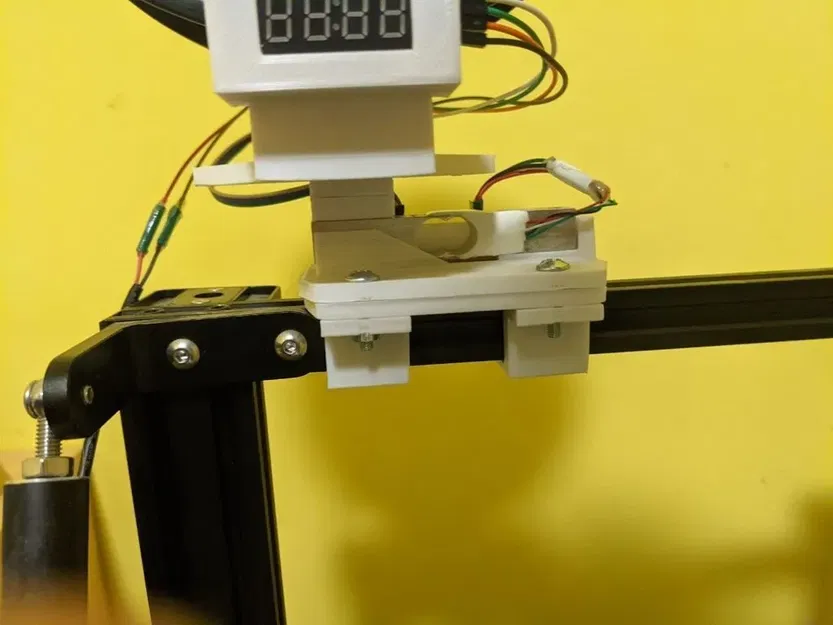

⚫Cảm biến tải (nó có thể có nhiều giá trị nhưng tôi đề nghị chọn loại 2kg)

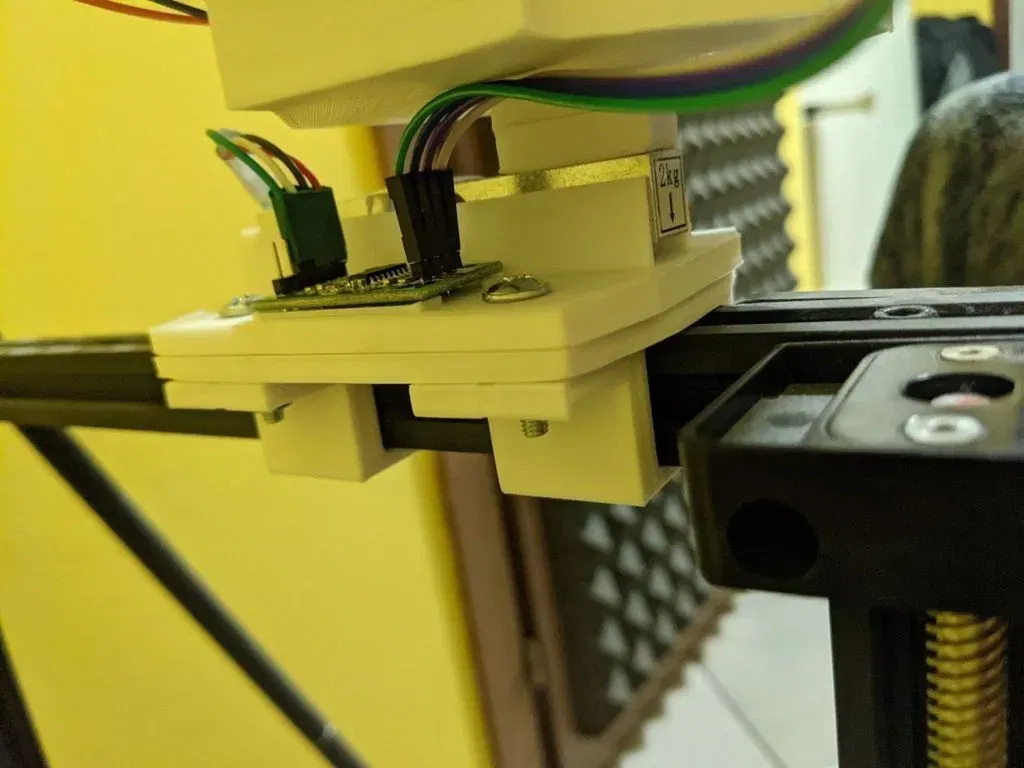

⚫Bảng HX711

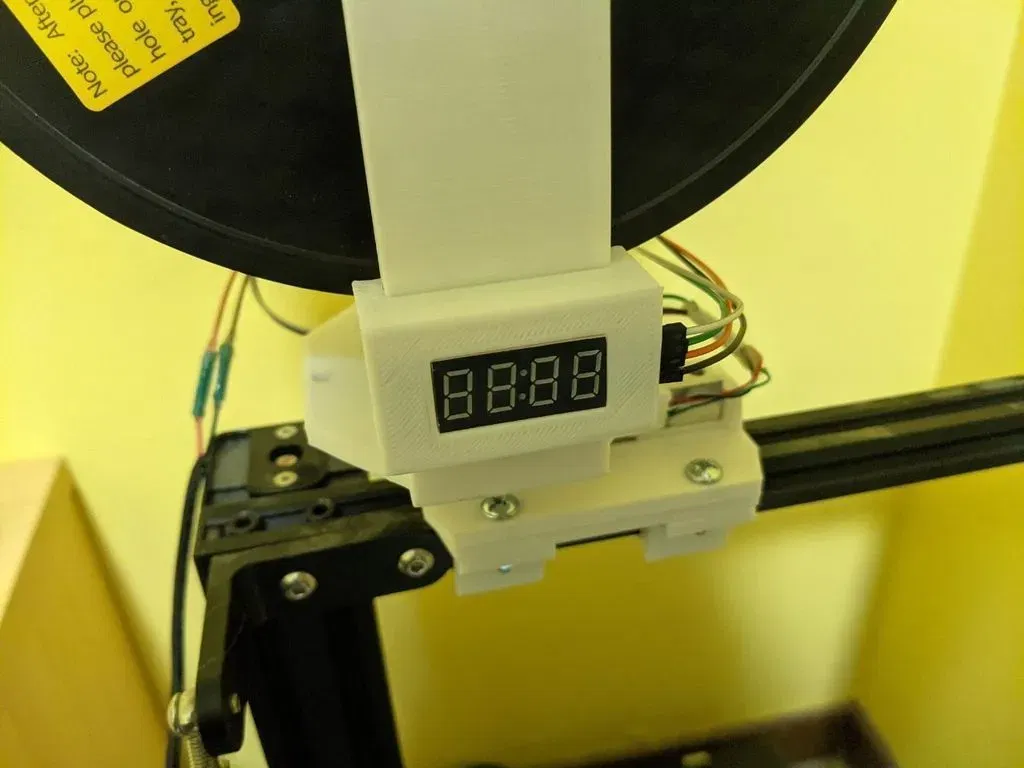

⚫Màn hình hiển thị số bốn chữ số với TM1637 (chỉ có 4 chân, kích thước là những gì trong liên kết tôi thêm vào)

⚫Arduino Nano và cáp USB để lập trình.

⚫Kỹ năng hàn cơ bản

⚫Dây cả có và không có chân cho arduino

⚫Tùy chọn: Bộ chuyển đổi hạ 24/12V xuống 5V tùy thuộc vào điện áp của nguồn cung cấp điện máy in 3D của bạn, nếu bạn không sử dụng nó, hãy lấy một bộ chuyển đổi tường và một cáp usb bị cắt

⚫Súng bắn keo nóng (bạn có thể tìm thấy một lựa chọn thay thế)

⚫Cân nhà bếp

⚫Tùy chọn: Hoặc một cuộn rỗng hoặc một cuộn đầy (hoặc chỉ cần biết trọng lượng của một cuộn)

Tôi nghĩ đây có thể là một dự án Arduino khá thú vị và nó khá đơn giản, tôi thấy nó khá thú vị, tôi đề nghị hiểu cách nó hoạt động nếu bạn muốn tham gia vào những thứ như thế này.

Tôi cũng đã làm một hướng dẫn pdf về cách lắp ráp nó và tệp ino cho kịch bản arduino ngoài 7 tệp stl. Tổng chi phí khá thấp nếu bạn chọn các trang web Trung Quốc cho điện tử nhưng cũng không tệ ngay cả với amazon mặc dù giá cả cho điện tử ở đó cao. Lưu ý rằng việc đọc chỉ được chấp nhận khi không in vì độ căng của sợi filament.
