Đầu nối nhanh (dành cho spade terminals)

Tổng quan & Danh sách linh kiện

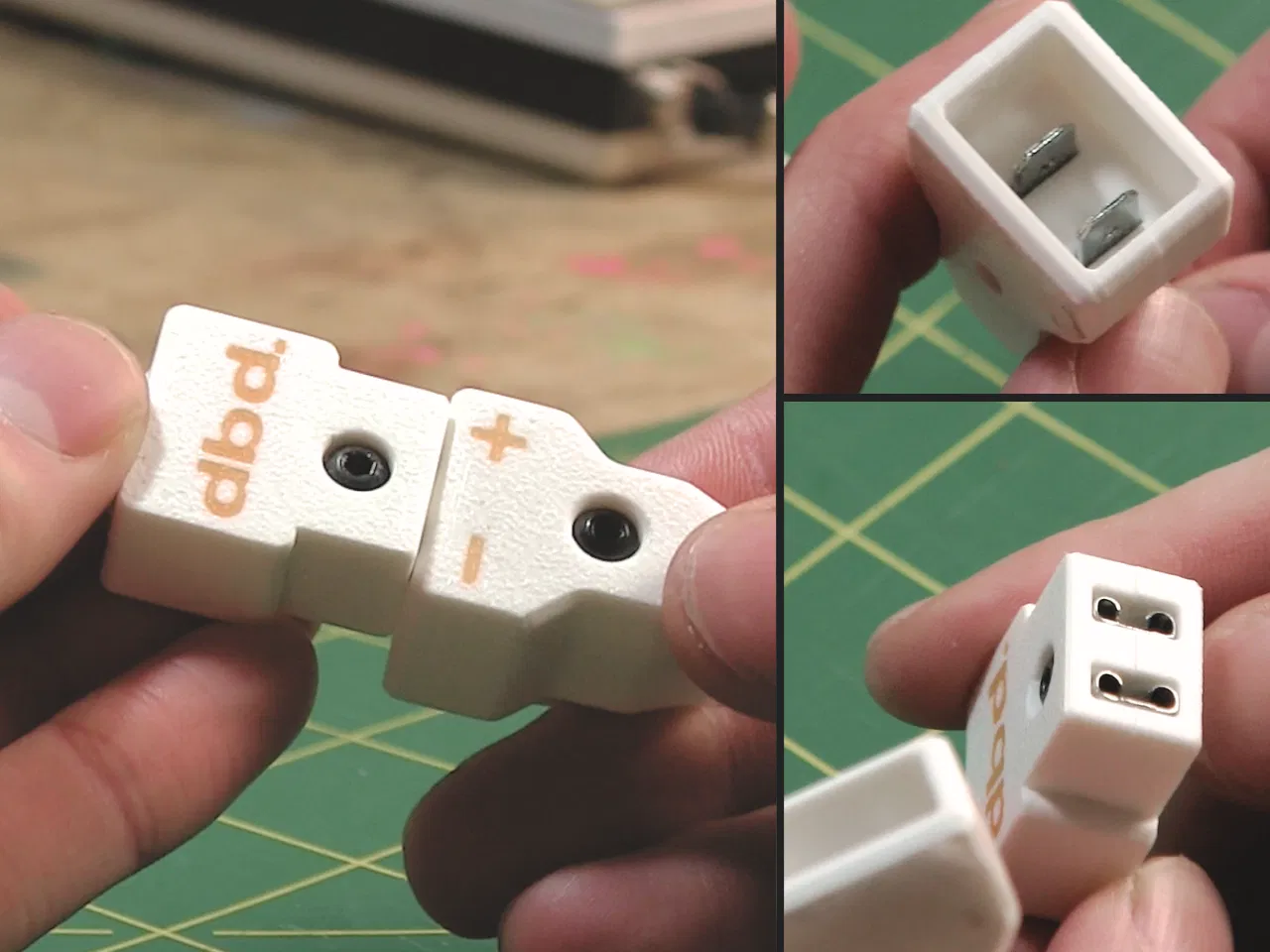

Mình làm món này để đổi nhanh dây nguồn cho một adapter nguồn camera đang dùng.

Ngoài các chi tiết in 3D, bạn sẽ cần:

• Số lượng 2: M3x8 Button Head Screw

• Số lượng 2: Male Spade Connector*

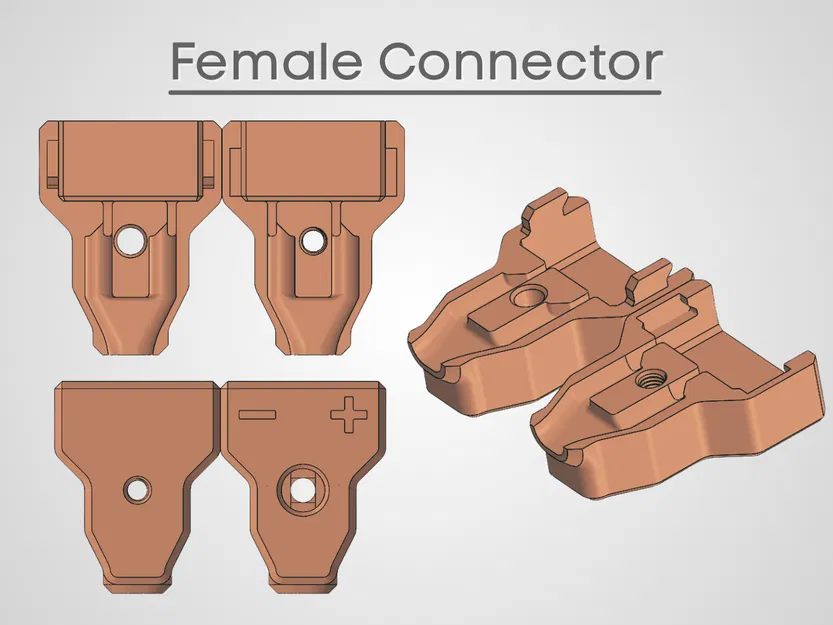

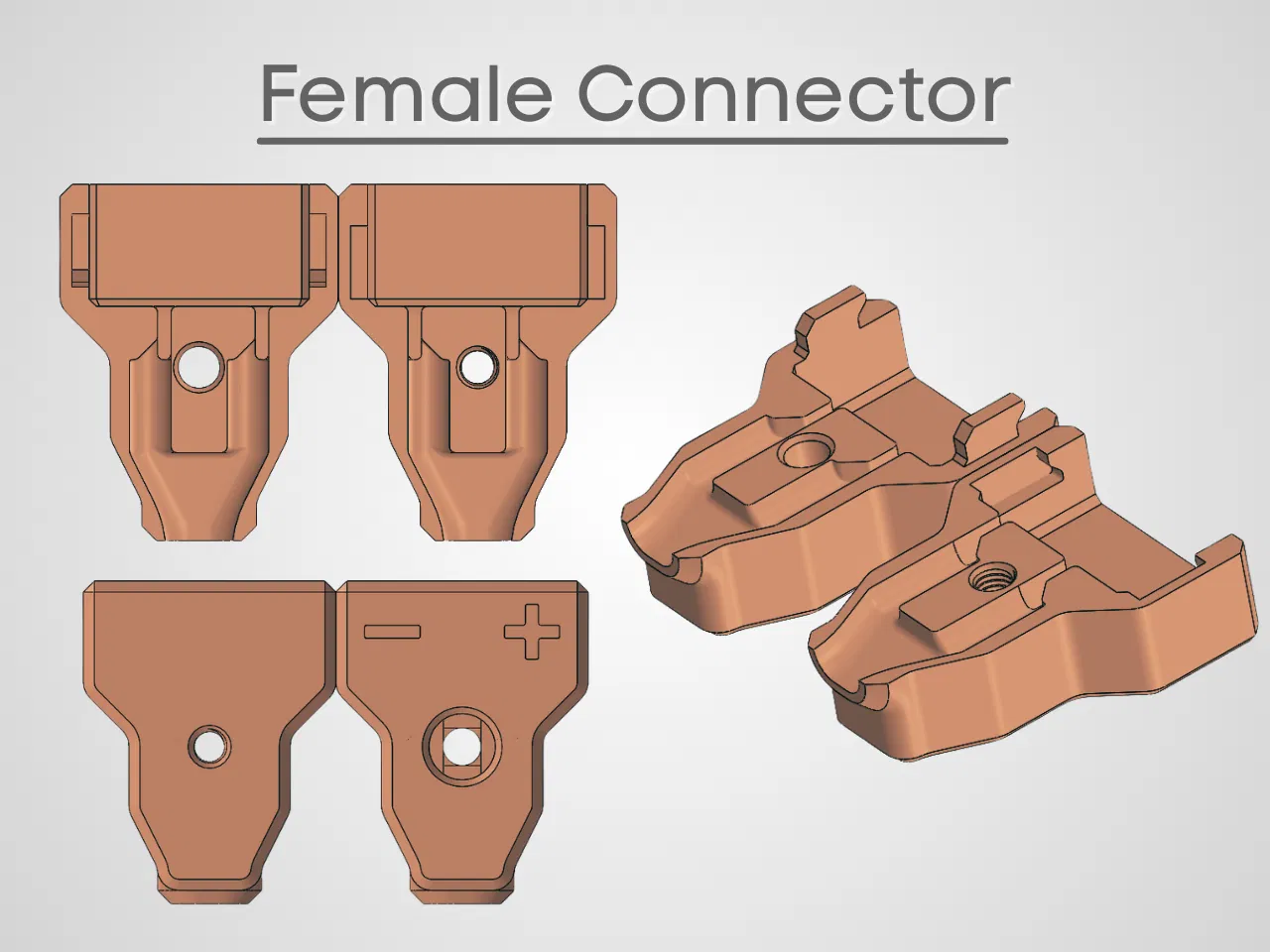

• Số lượng 2: Female Spade Connector*

*Mình tháo phần nhựa cứng/lớp cách điện nguyên bản mà thường dùng để crimp. Sau đó mình crimp phần đầu connector kim loại trần và luồn ống co nhiệt (heat shrink tubing) lên để gia cường cơ khí cho mối nối.

Không cần supports. In tất cả chi tiết với mặt phẳng úp xuống.

Ghi chú

• Đây là kiểu friction fit. Spade terminals cho kết nối chắc chắn nên không cần ngàm snap hay phương pháp khóa khác.

• Các terminal được đặt lệch nhẹ về một bên để chỉ có thể cắm theo một chiều.

Cập nhật

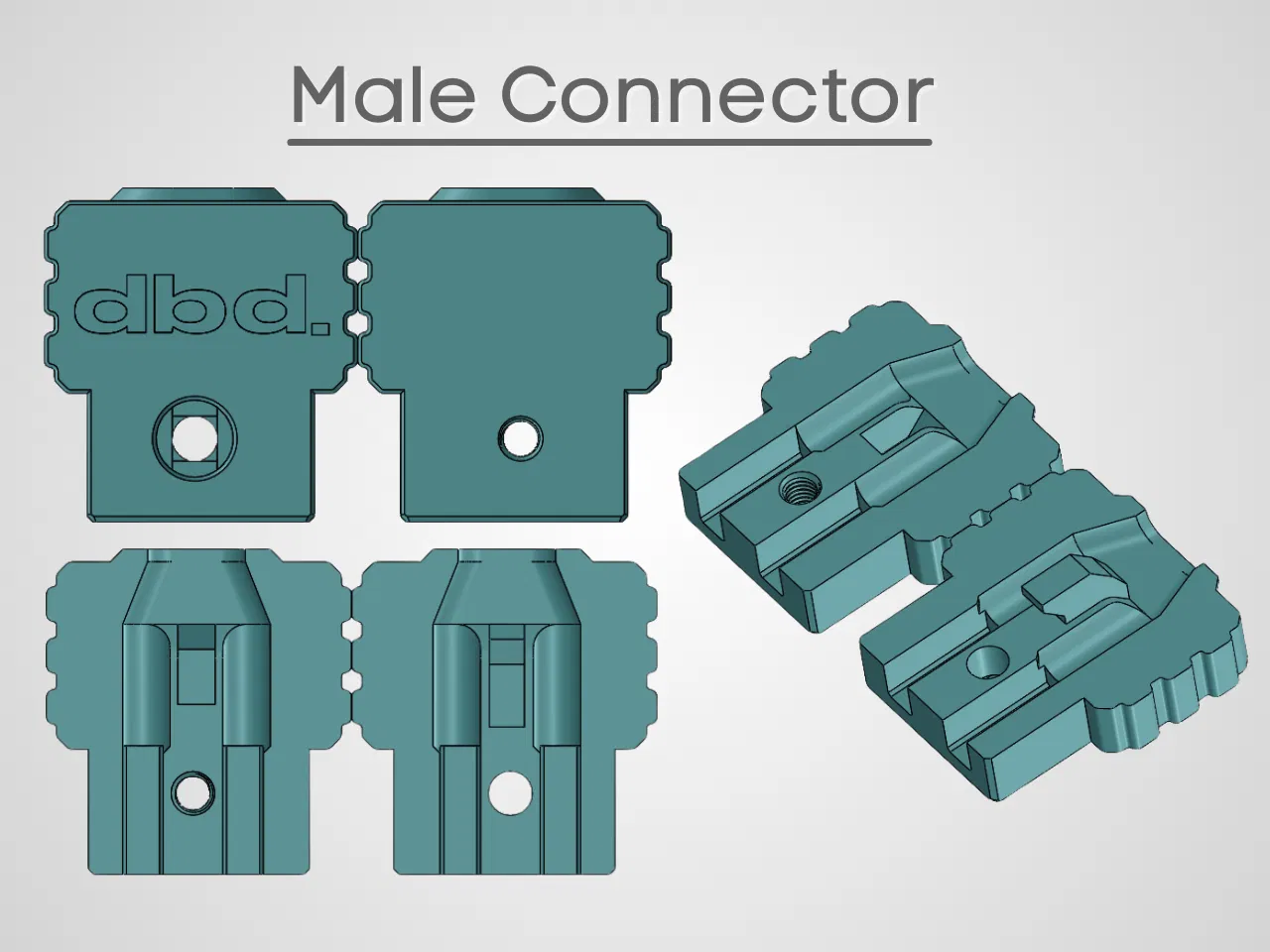

• 2/13/26 - Thêm gân (ribs) hai bên của male connector để dễ kéo tách ra hơn. Đồng thời bổ sung thêm hình ảnh của model.
