Bộ Press Heat Set Insert In 3D Hoàn Toàn (Fully 3D Printed Heat Set Press)

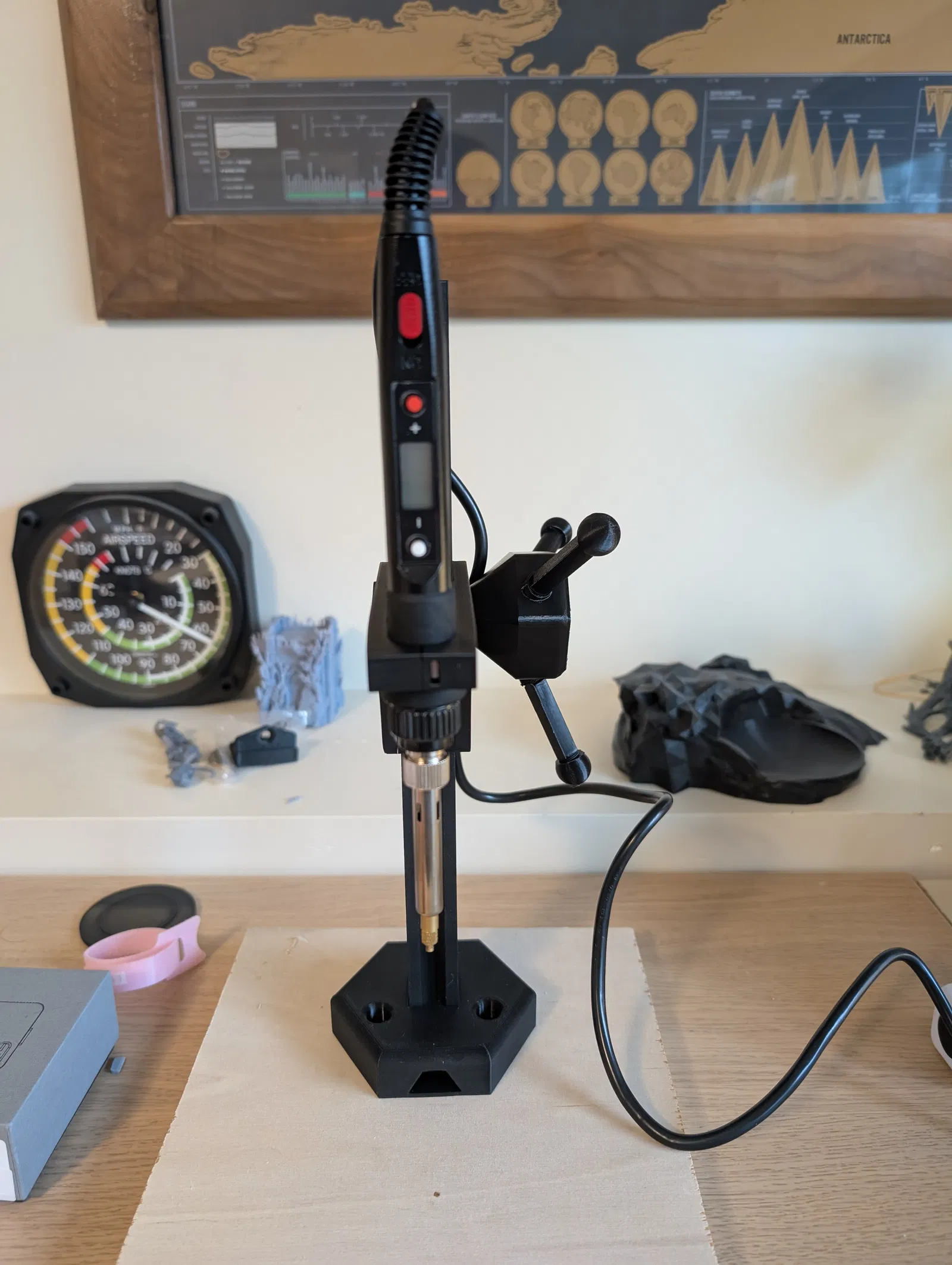

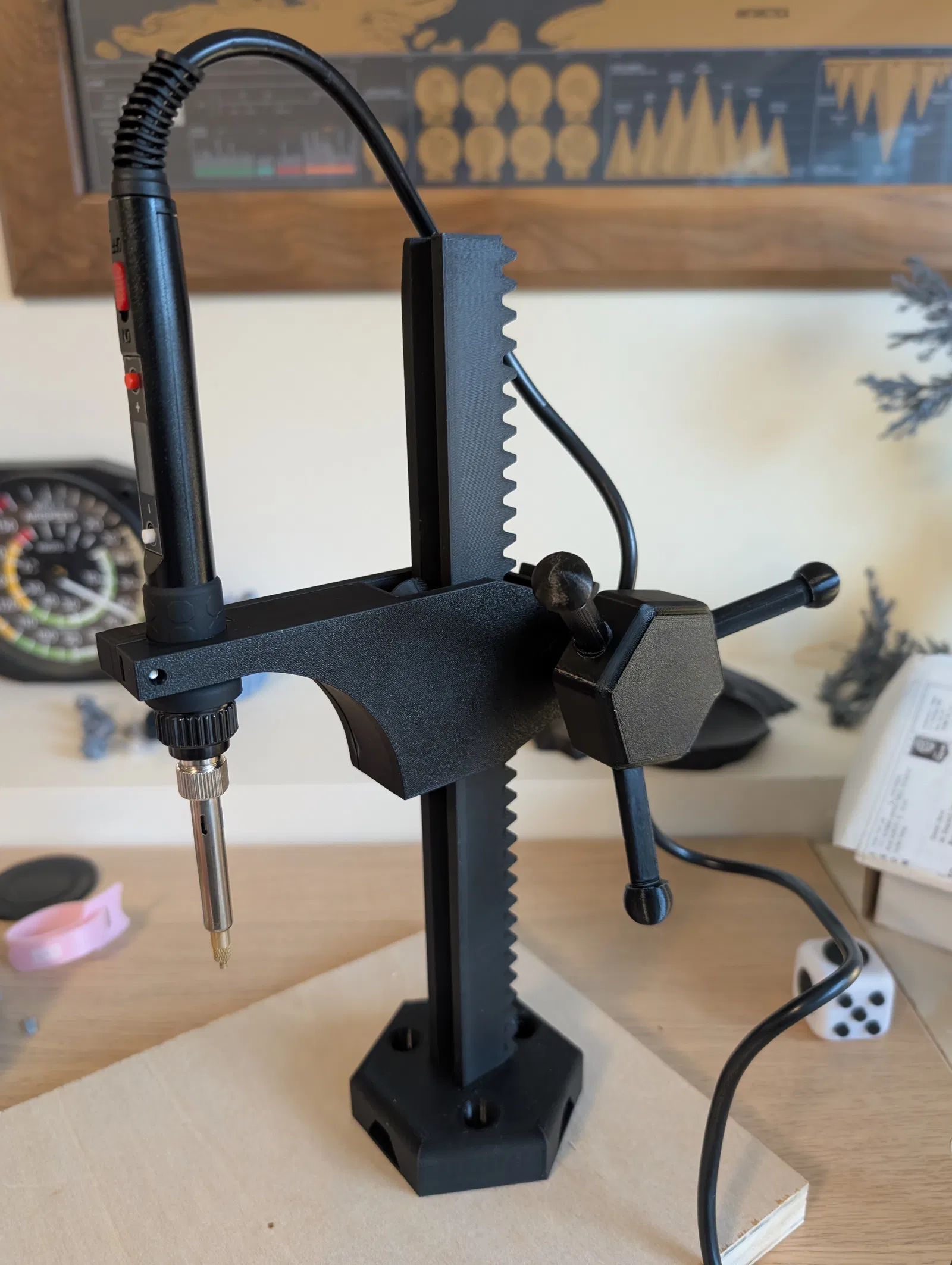

*Cập nhật 16 Thg 11, 2024: Nhiều bạn hỏi thiết kế tay quay có các nan nghiêng giống máy khoan bàn, nên mình đã thêm mẫu tay quay chỉnh sửa (v4.2) cho phép dùng ty ren (threaded rods) lắp nghiêng 25 độ. Phiên bản này cũng có kèm các threaded rods và núm vặn (rod knobs) tương ứng.

*Cập nhật 30 Thg 11, 2025: Một cập nhật nhỏ — Rack V3.3 giờ ít hơn bản gốc 1 răng vì trước đó nó vừa khít sát sao và không vừa trên các máy in kiểu K1. Ngoài ra còn có một mẫu Rack “bản ngắn” (short version) ngắn hơn đáng kể cho những bạn dùng printbed nhỏ, nhưng lưu ý là việc này có thể giảm tính hữu dụng do đa số mỏ hàn cần được nâng lên khỏi mặt bàn một khoảng hợp lý.

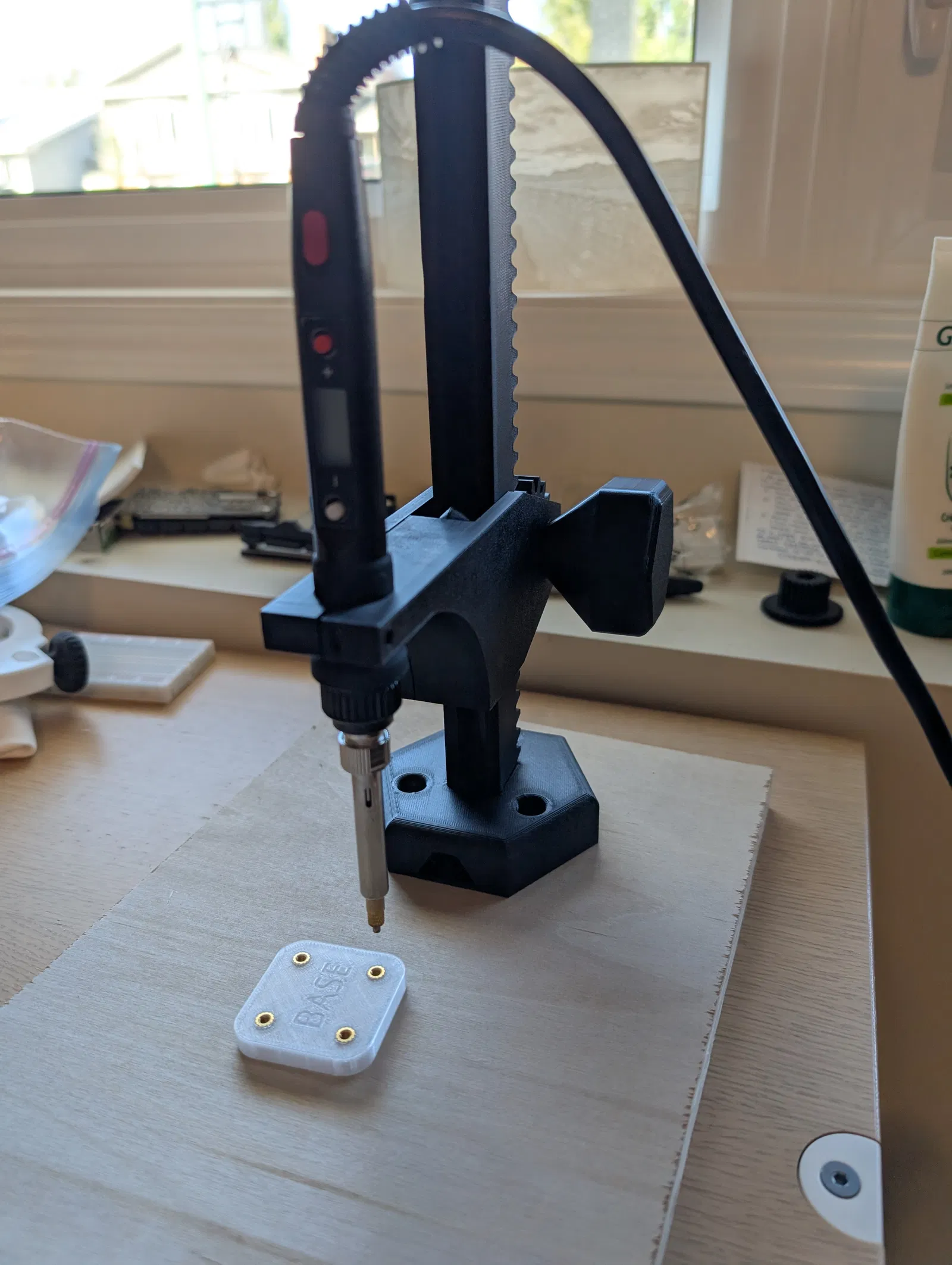

Mình muốn làm một bộ press đóng heat set insert mà không cần thêm phần cứng đặc biệt nào như V rail, T-track hay bất cứ thứ gì khác. Vì vậy mình thiết kế một bộ insert press kiểu rack & pinion hoàn toàn in 3D, để bạn không cần mua gì thêm là có thể bắt đầu!

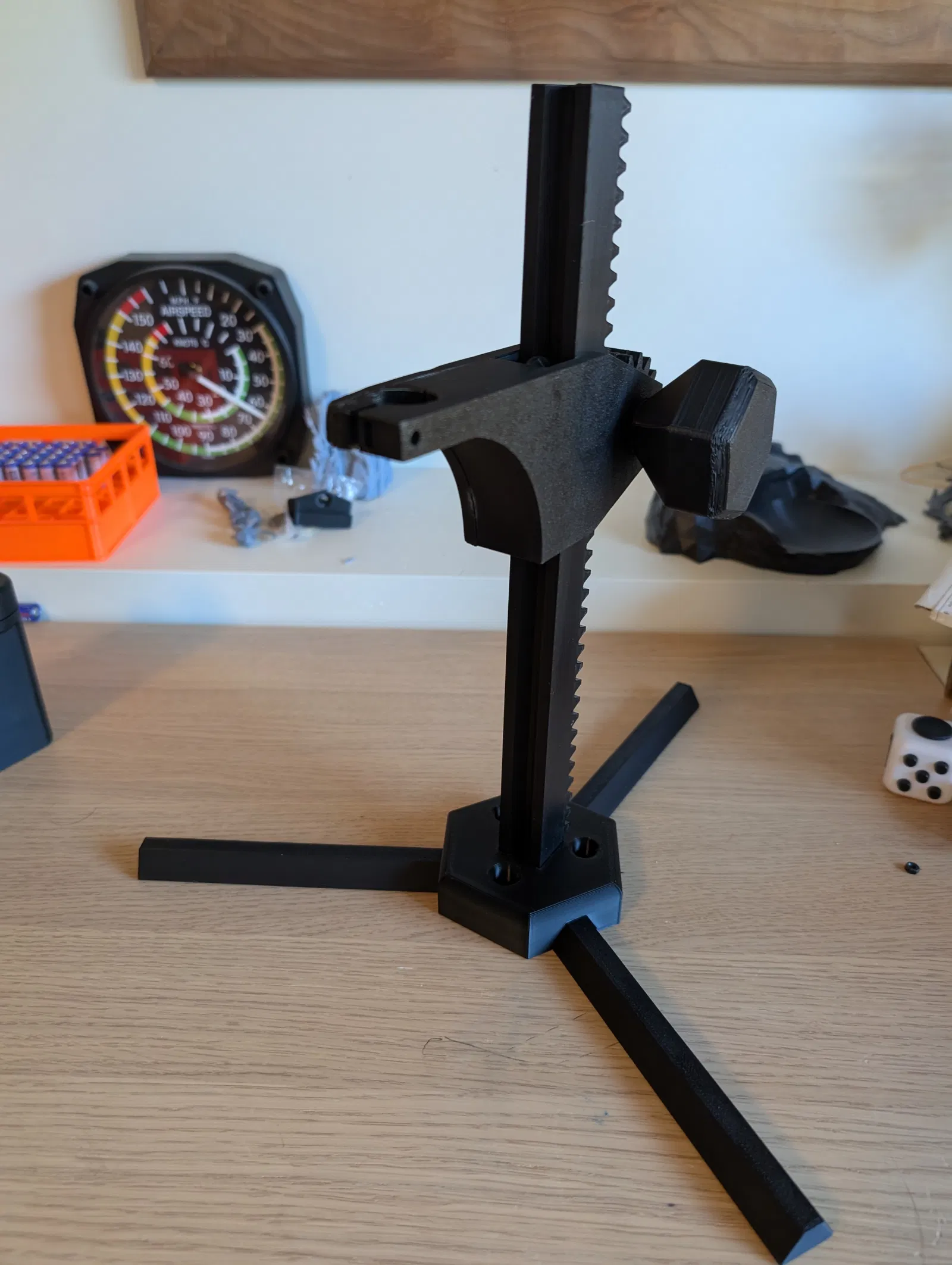

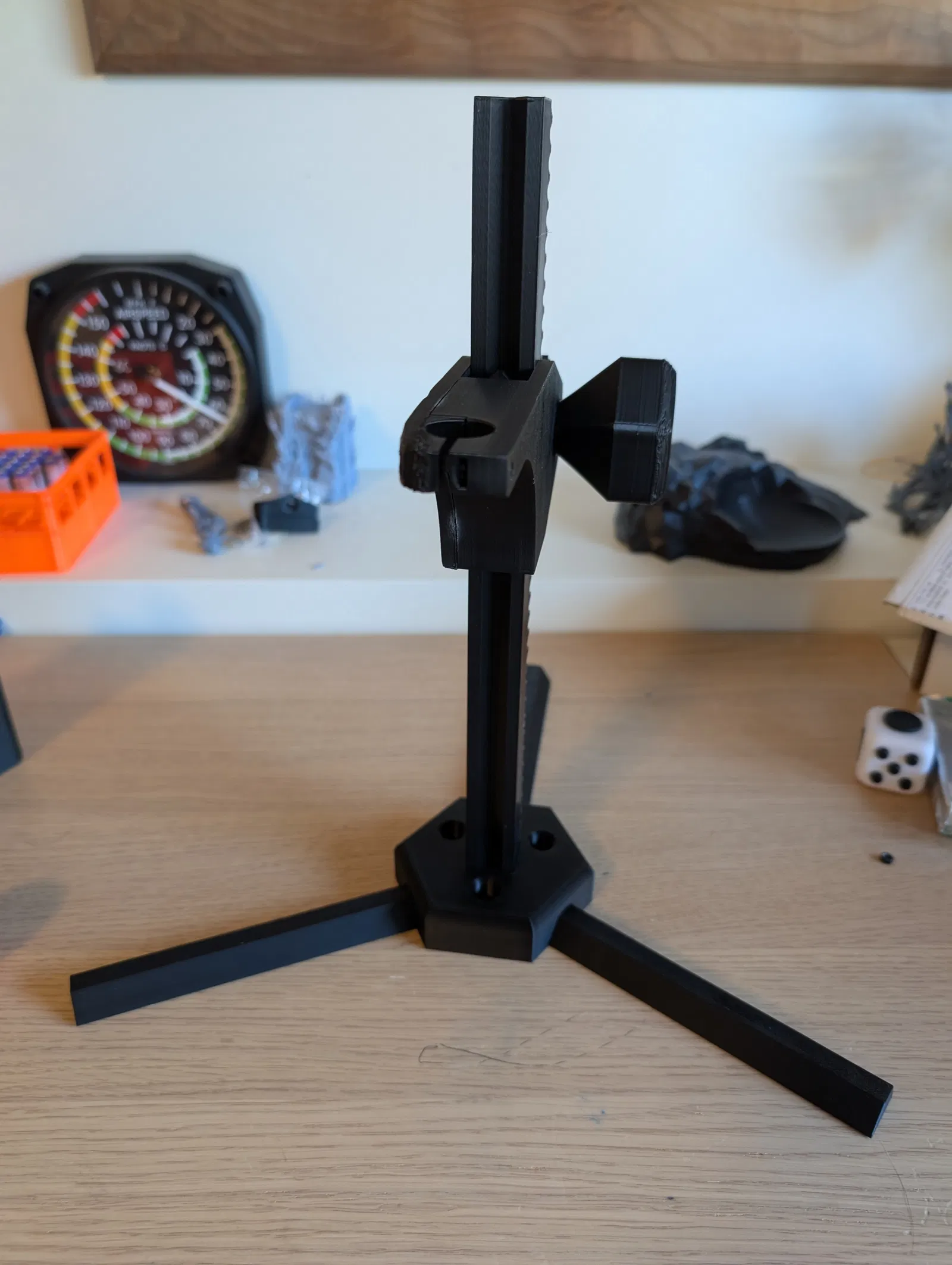

Phần đế được thiết kế có lỗ bắt vít để có thể cố định chắc vào một tấm plywood dư, nhưng cũng có các lỗ gắn chân (leg inserts) và kèm sẵn file chân, nên bạn có thể dùng độc lập (standalone) hoàn toàn.

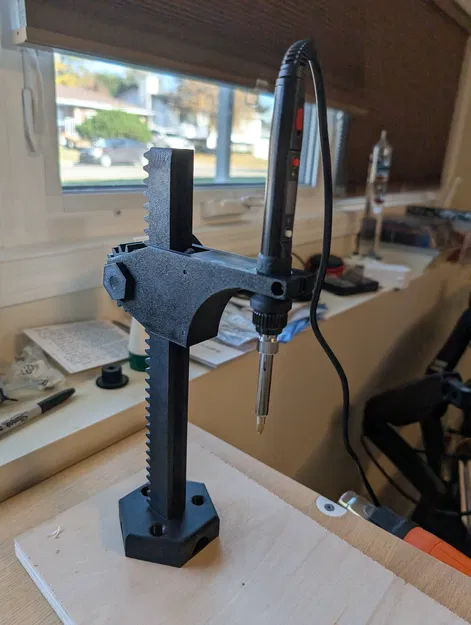

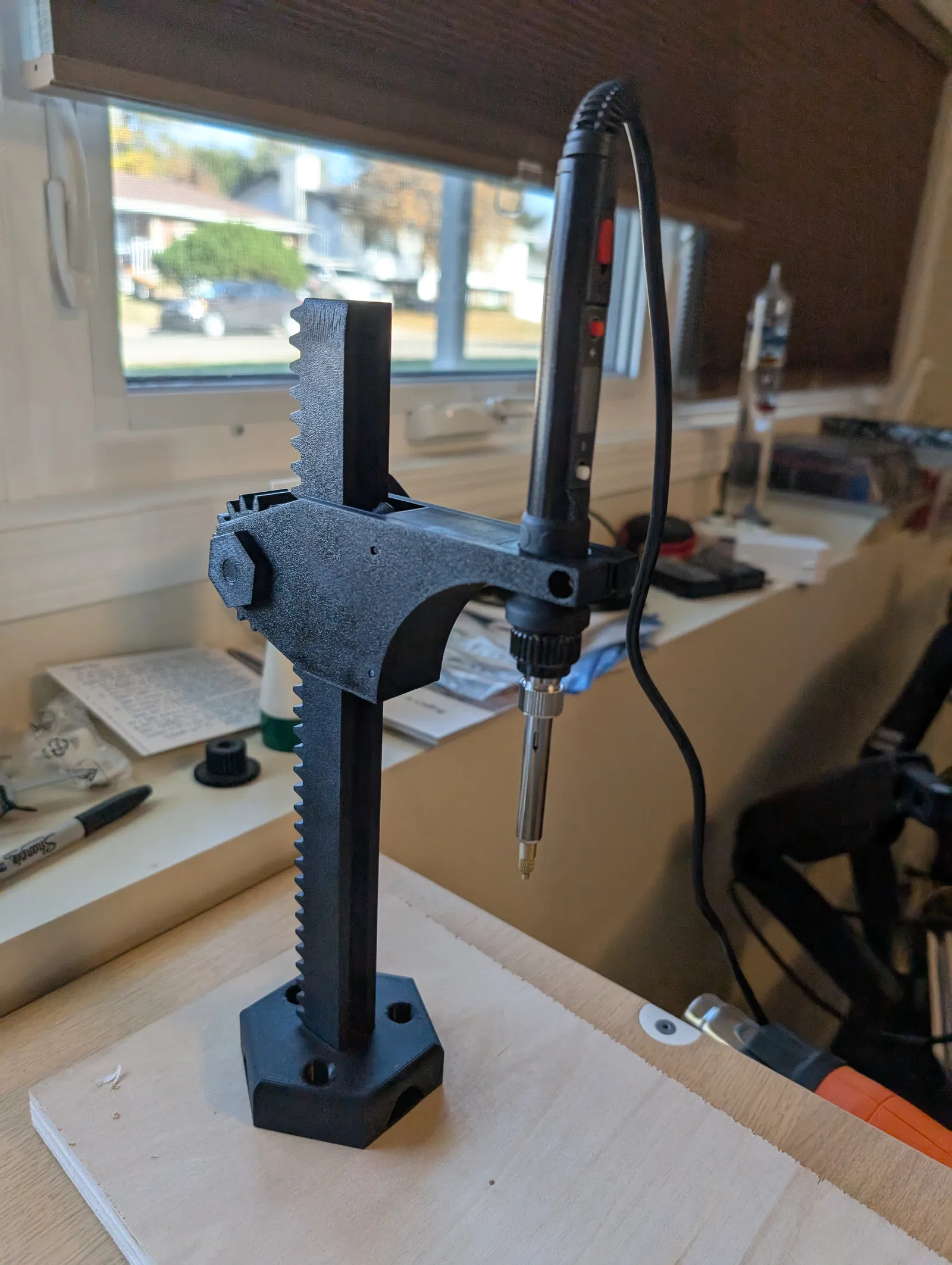

Cụm carriage với bánh răng pinion có dung sai khá khít với rack để mỏ hàn đi lên xuống thẳng và ít bị lắc, nên bạn cần đảm bảo máy in của mình in chuẩn dung sai! Carriage được thiết kế để gắn mỏ hàn đường kính 19mm (mình dùng cây này trên Amazon), và cũng có phiên bản thứ hai cho mỏ hàn đường kính 17mm.

Về lắp ráp: in các chi tiết carriage, hai bánh xe V bevel (V bevel wheels), bánh răng pinion, tay quay (handle) và đai ốc (nut) rồi lắp thành cụm carriage. Gắn các bánh V bevel vào các chốt lắp (mounting pegs) trên chi tiết carriage, sau đó úp nửa còn lại vào và dùng keo 502 (superglue) để cố định hai nửa lại với nhau. Canh bánh răng spur rồi luồn tay quay qua một bên carriage. Siết tay quay bằng đai ốc in sẵn và chấm nhẹ một ít keo lên phần ren của tay quay để đai ốc không tự lỏng/tuột ren trong lúc vận hành. Rack chỉ cần ép chặt (press fit) vào đế, và chân cũng vậy, ép vào phần đế. Mỏ hàn được siết cố định bằng một con ốc M3 và một đai ốc M3nS (ờ thì… không phải hoàn toàn in 3D 100%…). Cụm carriage chỉ việc trượt từ trên xuống ôm vào rack và sẽ lên xuống mượt khi bạn xoay tay quay.

Tất cả chi tiết mình in bằng PLA với 3 perimeters và 15% infill, chạy rất ngon.
