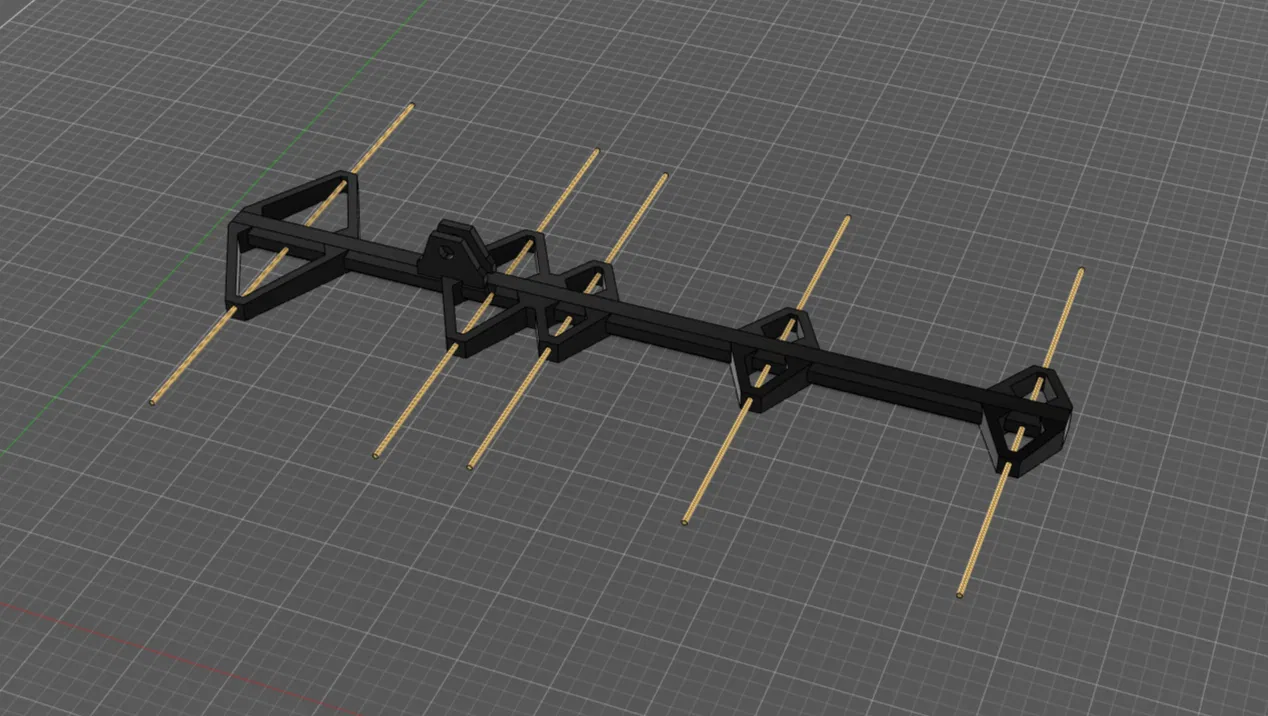

Khung anten Uda Yagi (868MHz)
Khung anten Uda Yagi 5 phần tử cho tần số 868 MHz, gain khoảng 10 dBi. Có đầy đủ kích thước reflector/vibrator và các director (D1–D3), dùng ống đồng 1,6 mm; hỗ trợ gắn action camera mount hoặc bắt ốc 5 mm.
Mô tả
Tần số F: 868 MHz
Bước sóng λ: 345 mm
Đường kính phần tử D: 1.6 mm
Vật liệu: ống đồng 1,6 mm
Tổng số phần tử: 5
Gain: 10 dBi
Chiều dài reflector R: 168 mm
Chiều dài vibrator F: 163 mm
Vị trí vibrator F (R-F): 69.1 mm
Khe hở tại điểm kết nối g <= 4.6 mm
Chiều dài D1: 152 mm
Khoảng cách F–D1: 25.9 mm
Chiều dài D2: 150 mm
Khoảng cách D1–D2: 62.2 mm
Chiều dài D3: 149 mm
Khoảng cách D2–D3: 74.3 mm
Lắp đặt: gắn theo chuẩn mount của action camera hoặc bắt bằng ốc (đường kính 5 mm)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
