Cờ lê siết gasket bồn cầu Kohler (ống 2", 62mm across flats)
Dụng cụ dạng wrench để siết thêm 1/4 vòng cho đai ốc 62mm (ống 2") của bộ Kohler GP51487, khi đai ốc bị lõm trong cao su làm mỏ lết thường không vào được. In PLA, layer dày; kèm file Fusion360.
Mô tả

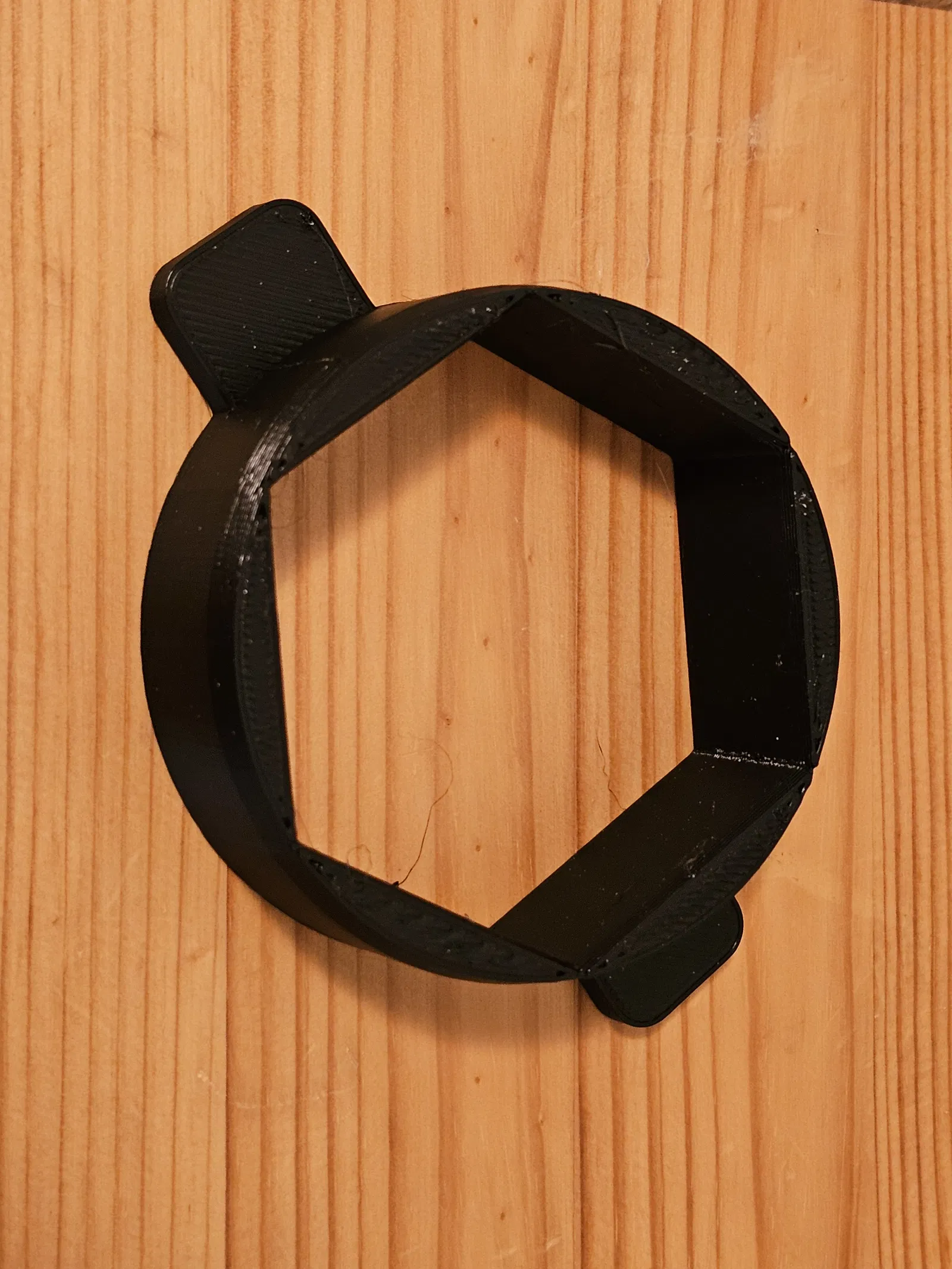

Mình thiết kế và đã dùng với bộ tank gasket kit Kohler GP51487, có thể cũng hợp với các loại khác. Con đai ốc rộng 62mm tính theo hai mặt phẳng (across flats), mình chừa thêm 1mm để có độ hở.

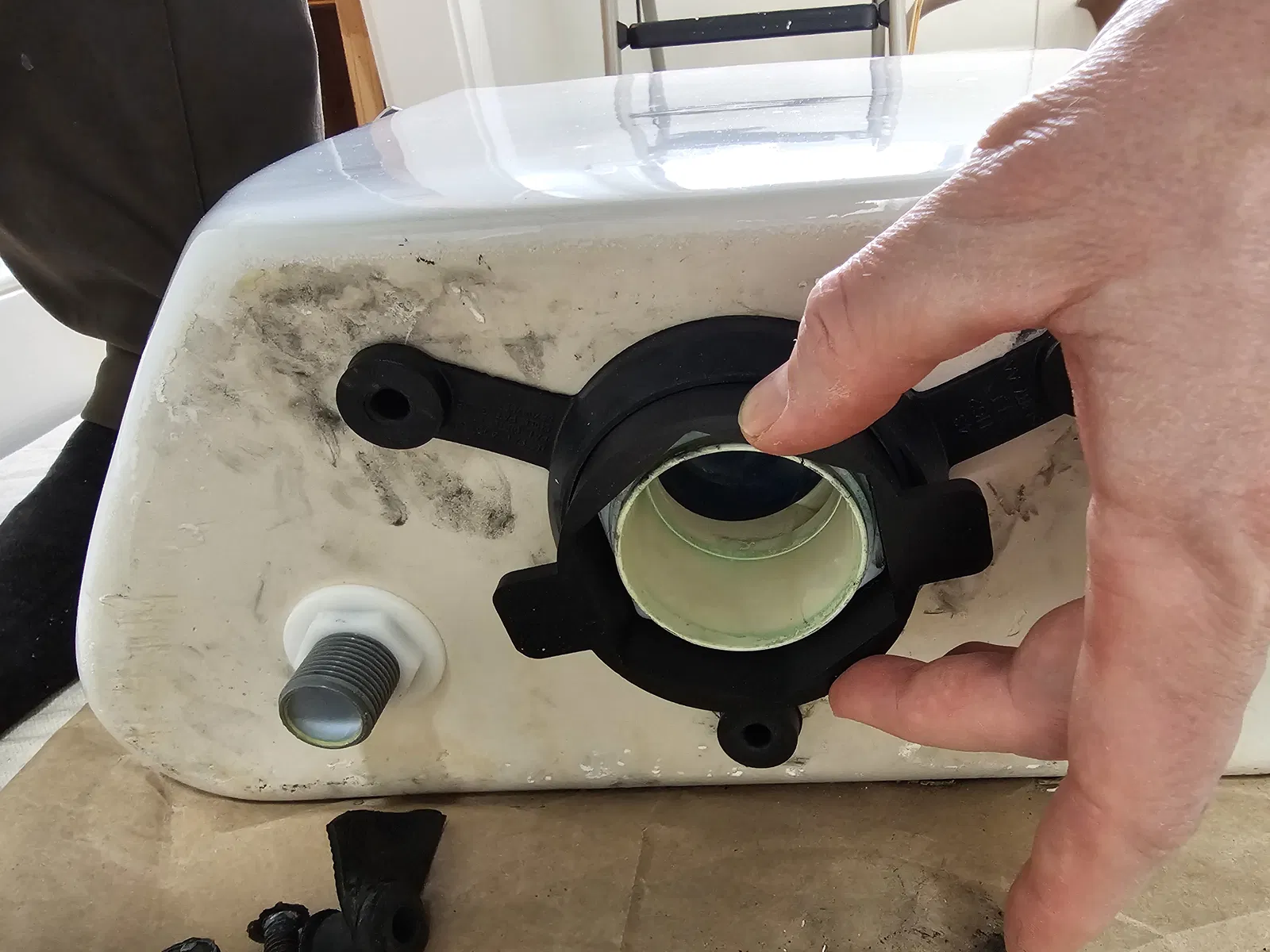

Sau khi siết tay con đai ốc, theo hướng dẫn bạn cần vặn thêm 1/4 vòng nữa. Nhưng đai ốc lại bị lõm trong lớp cao su nên cái mỏ lết lớn của mình không đưa vào vừa.
Cái này giúp bạn vặn thêm 1/4 vòng đó mà không cần dụng cụ nào khác.
In bằng PLA, nên dùng layer dày (fat layers) — không có nhược điểm gì. Độ bền của món này trong điều kiện bình thường không thành vấn đề, vì 1/4 vòng sẽ không tạo lực quá lớn. Mình nghĩ bạn có thể in với 1 perimeter để tiết kiệm khoảng 5g nhựa và 10 phút thời gian in.
Có kèm file Fusion360 để dễ chỉnh sửa.
