Rugged Box - Chốt pin in 3D thay vít (Printable Pin Screw Replacements)

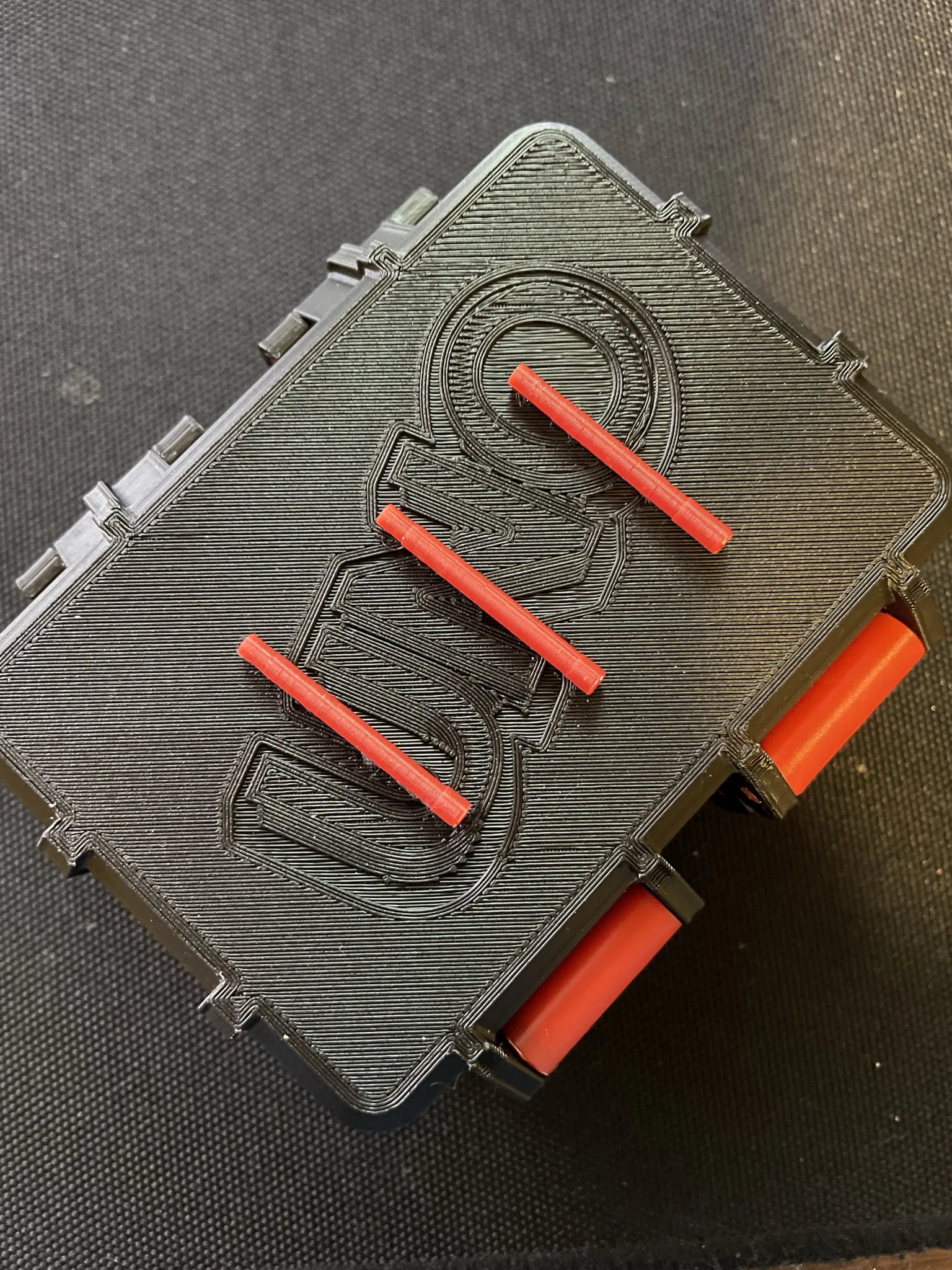

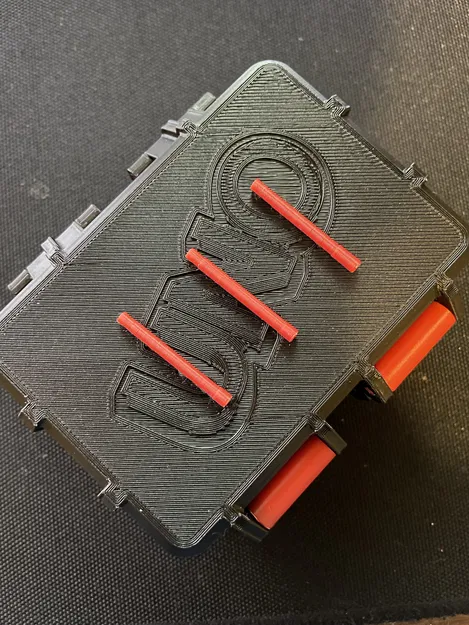

Chốt (pin) in 3D để thay cho vít, giúp bạn có thể in nguyên bộ mà không cần ốc/vít hay phụ kiện kim loại. Không cần chỉnh sửa gì trên hộp.

Có 3 loại pin khác nhau (hơi khác nhau một chút). Mỗi loại cần in 2 cái, rồi ấn vào đúng vị trí tương ứng.

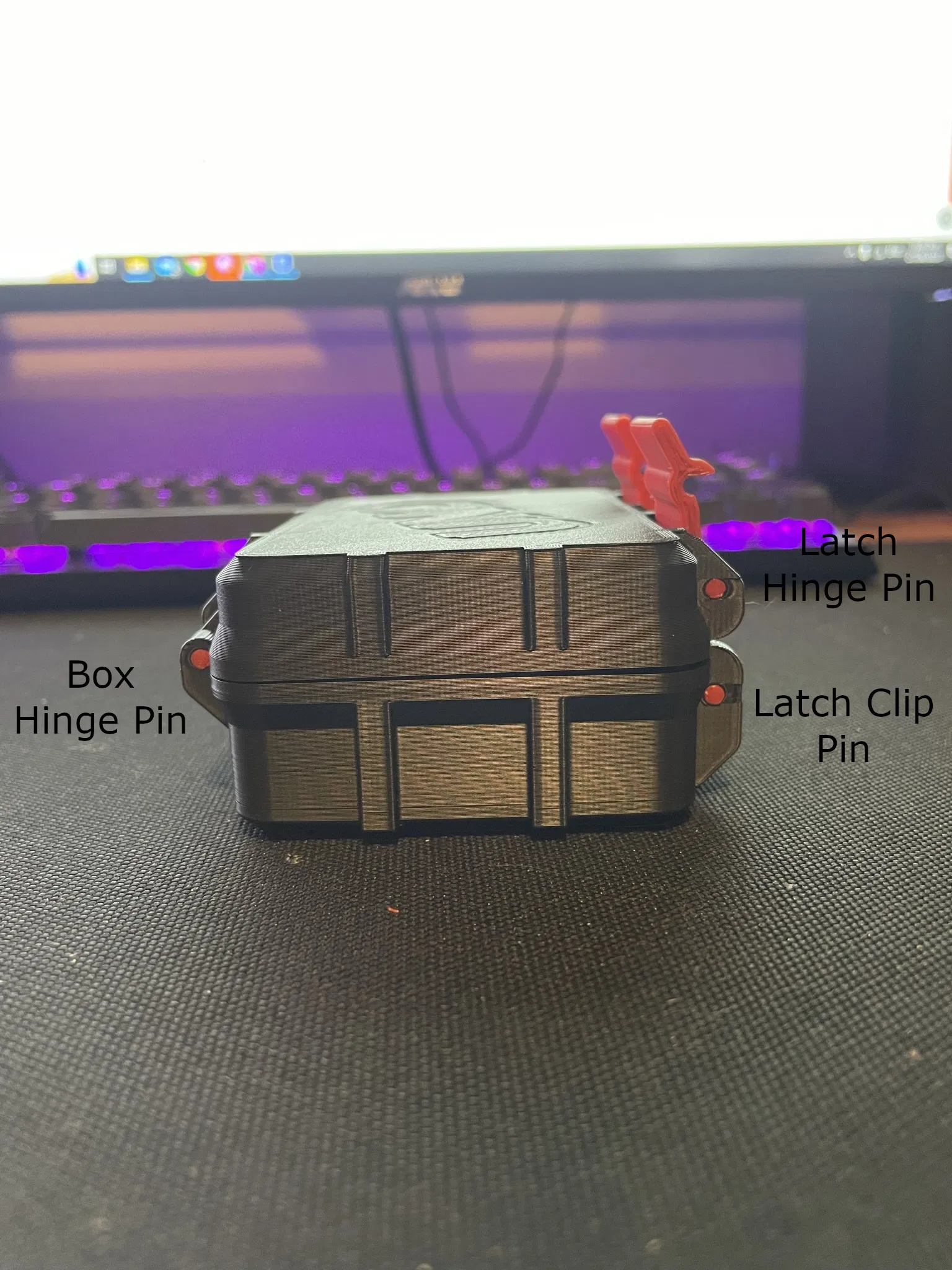

Vị trí cần ấn các pin khác nhau được minh hoạ trong hình.

box_hinge_pin - chốt bản lề chính của nắp ở phía sau hộp

latch_hinge_pin - chốt ở phía trước nắp, cho phép phần latch xoay

latch_clip_pin - chốt ở phía trước phần đáy, nơi latch kẹp vào

Mình in chúng theo phương đứng, layer height 0.16, dùng brim và giảm tốc độ in.

Để ấn vào, mình dùng tay đẩy vào sâu nhất có thể rồi dùng một miếng nhựa dẹt để ép cho phẳng (flush).

-EDIT

Đã thêm một bộ Pin Set gồm đầy đủ các pin cần cho một cái hộp, kèm nhãn để đỡ bị nhầm.
