Bộ Ươm Hạt Tự Tưới Nhỏ Gọn (Small Self-Watering Seed Starter)

Cập nhật

• 01-03-2023: Đã upload bản redesign mới.
• _06-12-2021: Sửa lỗi mesh với Basin_3x1, cập nhật Basin3x1.stl.
• _20-07-2021: Sửa kích thước của BasinCover3x3, 3x1 và 1x3, chỉnh nhỏ tham số parametric.
• 06-07-2021: Thêm lỗ thoát nước cho chậu, hạ thấp và tăng chiều dài phần extension để châm nước.
• 27-04-2021: Thêm file .blend để chỉnh chậu theo mọi kích thước, tinh chỉnh thiết kế nhỏ trong file .blend.
• _24-04-2021: Sửa lỗi BasinCover_3x3 bị “lơ lửng” khỏi bề mặt, cập nhật file .3mf & BasinCover3x3.stl.
• 17-04-2021: Thêm model 1x3 & 3x1, đổi tên model cũ thành 3x3, cập nhật file .3mf với các model mới.

Thiết kế mới

Mình đã thiết kế lại một số tính năng và cải thiện thời gian in cũng như độ cứng vững của các phần. Xem tại link bên dưới:

Thiết kế liên quan

Nếu bạn muốn in thêm đồ để nâng trình làm vườn, xem thử các thiết kế sau để đỡ cây theo chiều dọc trong không gian chật và làm compost bằng trùn.

Các bộ phận

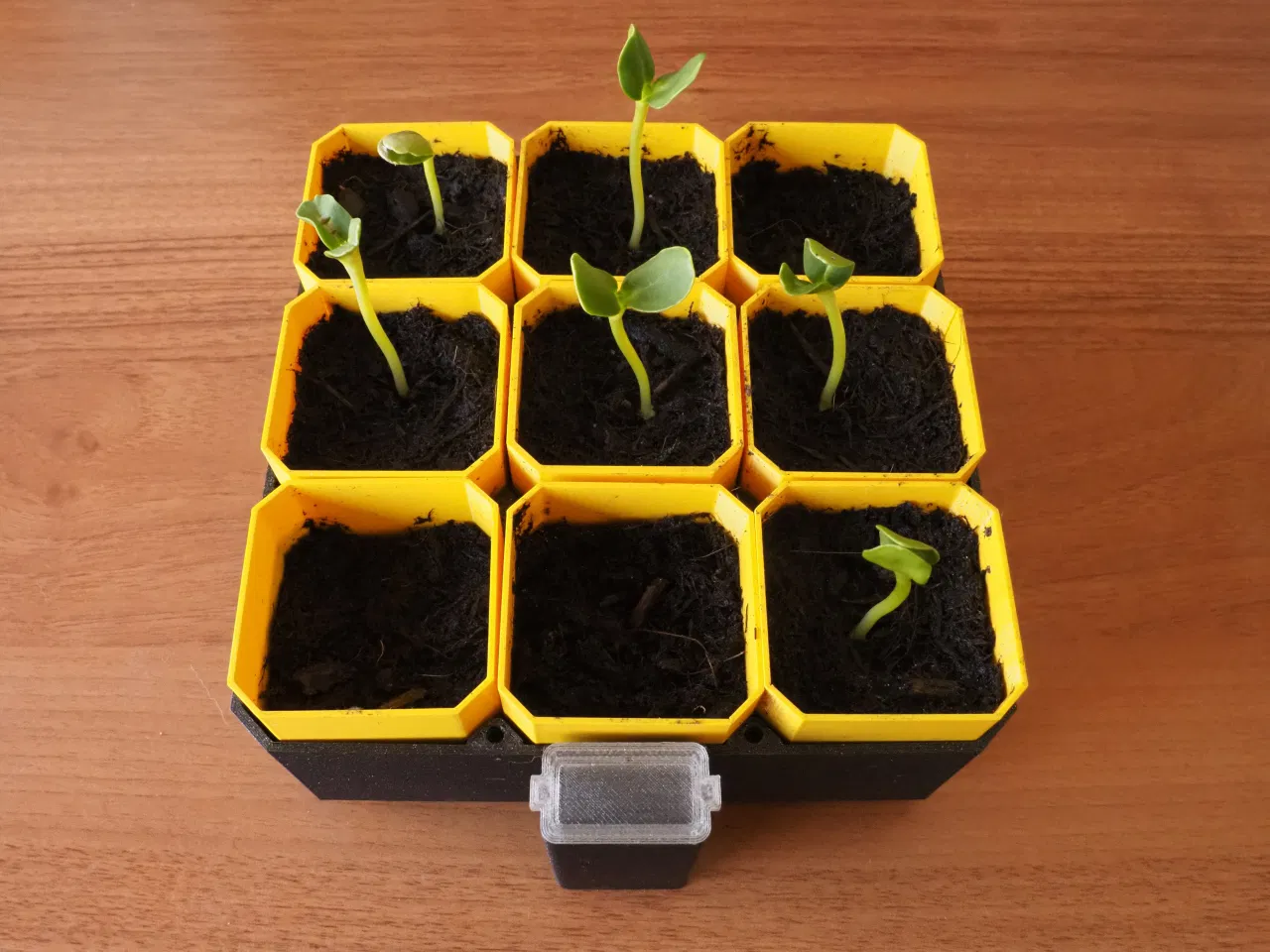

Bộ seed starter gồm 4 phần khác nhau (trong đó có 1 phần là tuỳ chọn).

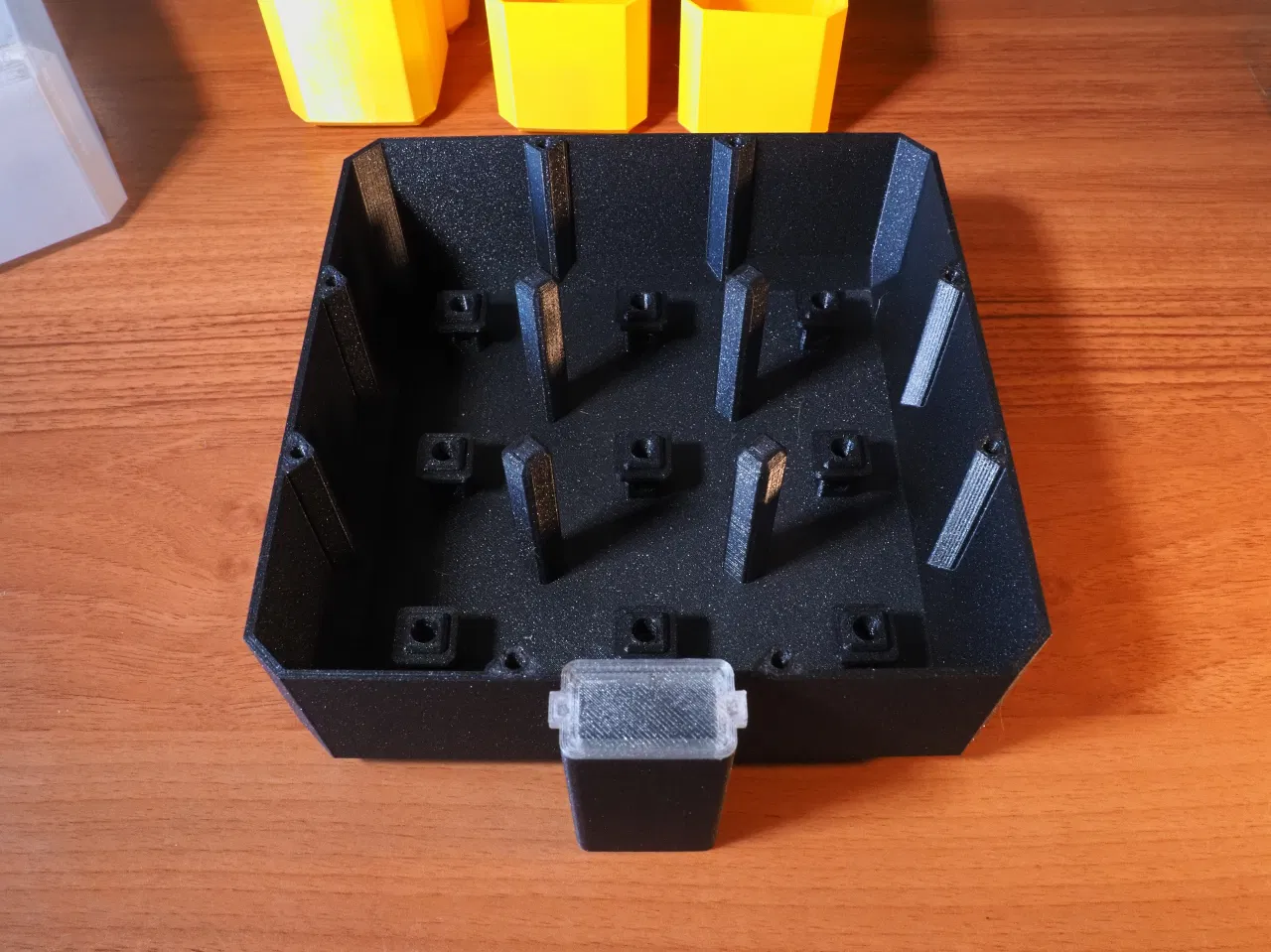

Khay nước (Basin) & Nắp khay (Basin Cap)

Phần này giữ tất cả các chậu ươm và đóng vai trò như bình chứa (reservoir). Thông qua phần extension nhỏ, bạn có thể châm nước vào khay rất nhanh. Khay chỉ chứa đủ nước để tưới cho hạt một lần. Phần extension nhỏ này cũng có thể đậy nắp để hạn chế nước bay hơi.

Mình khuyến nghị khay nên in tối thiểu 3 perimeters độ dày thành để đảm bảo kín nước.

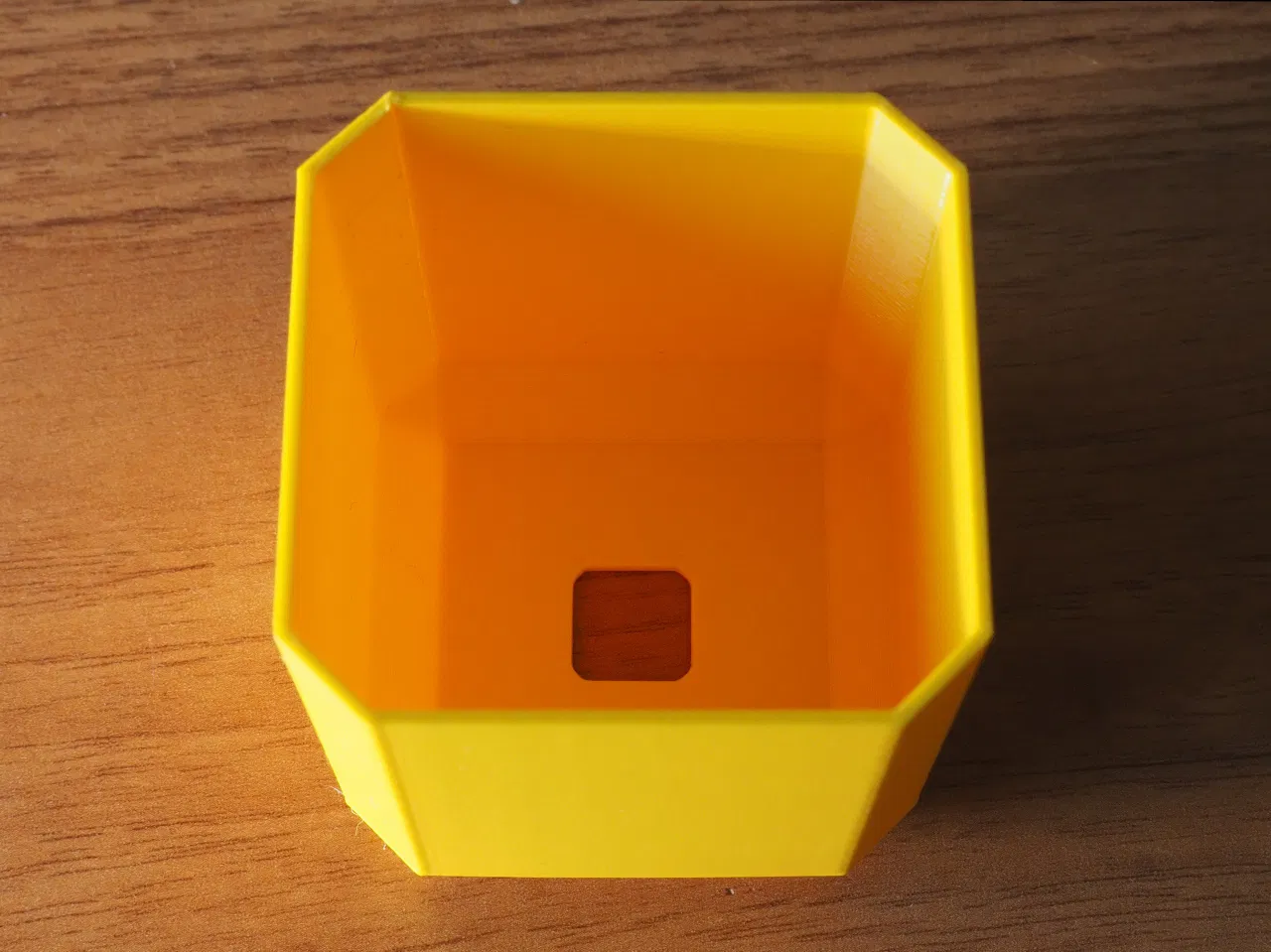

Chậu ươm (Seeding Pots)

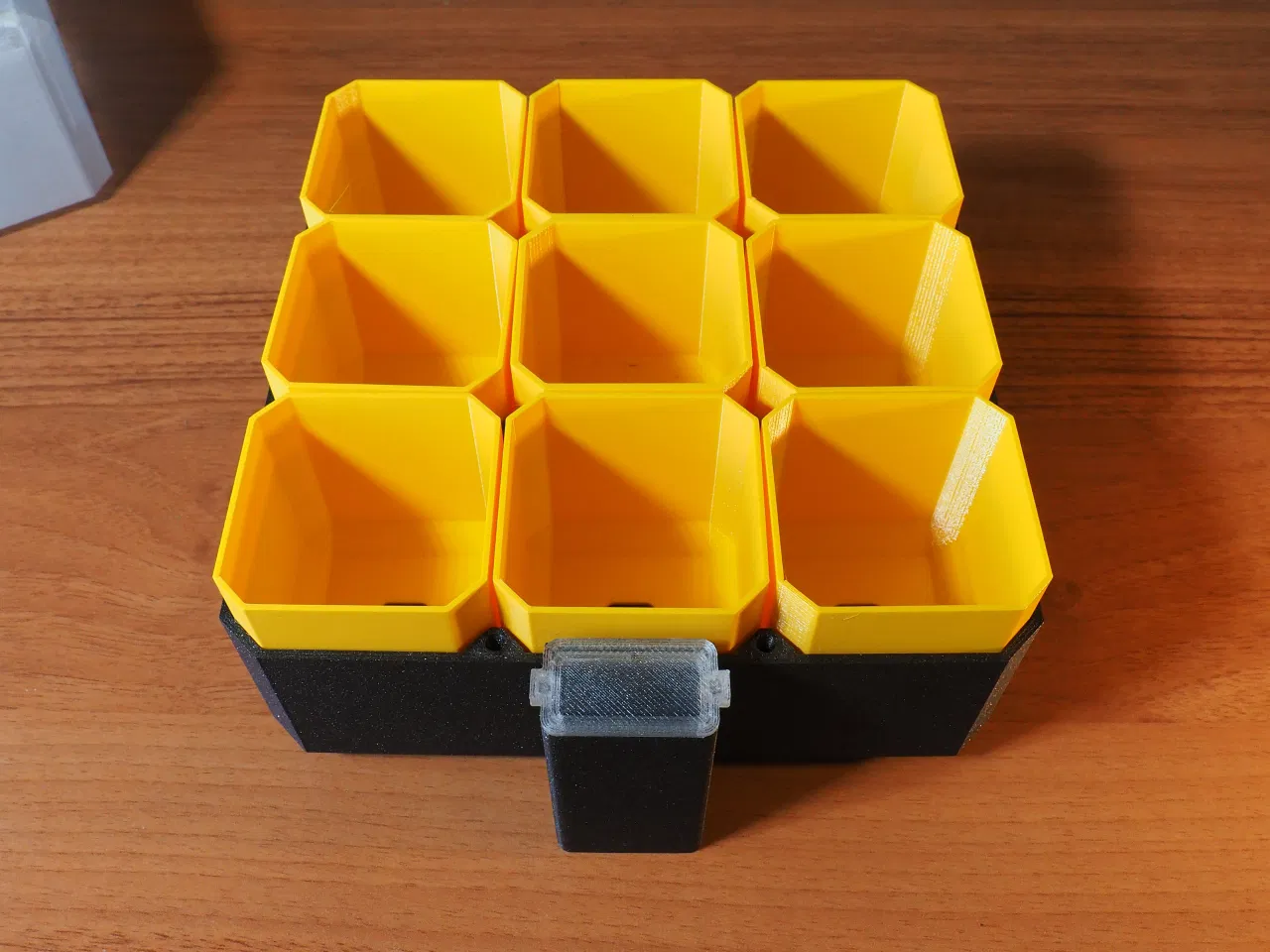

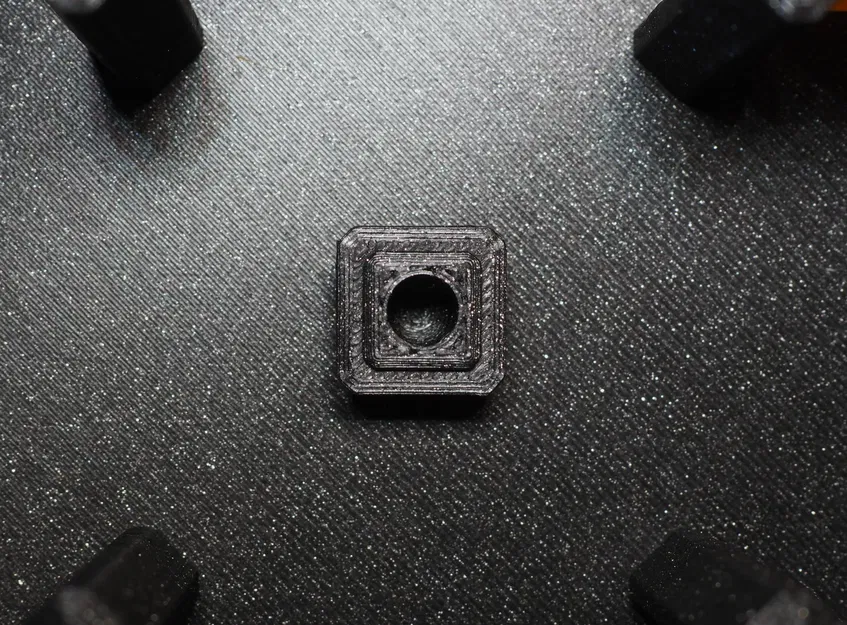

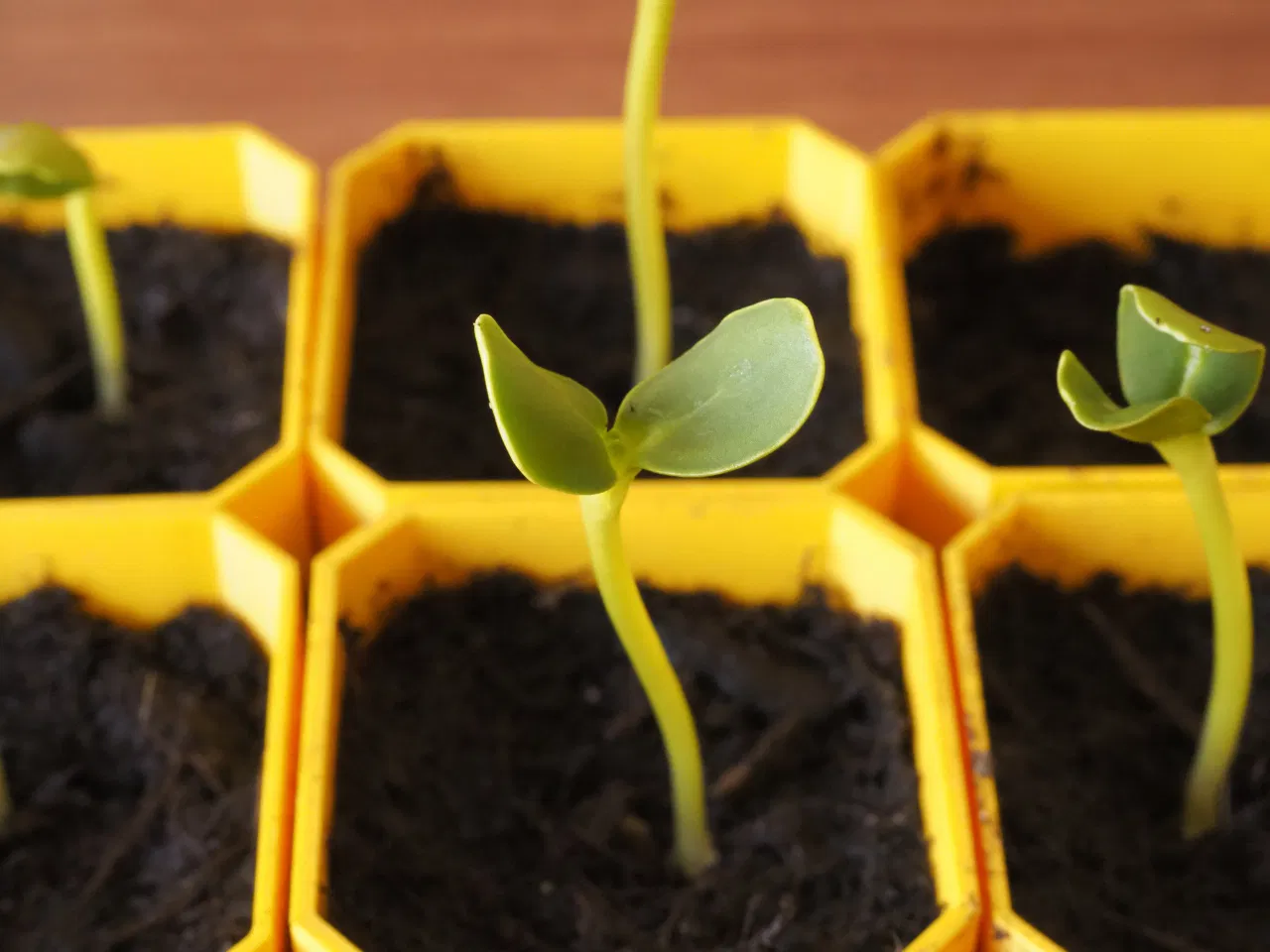

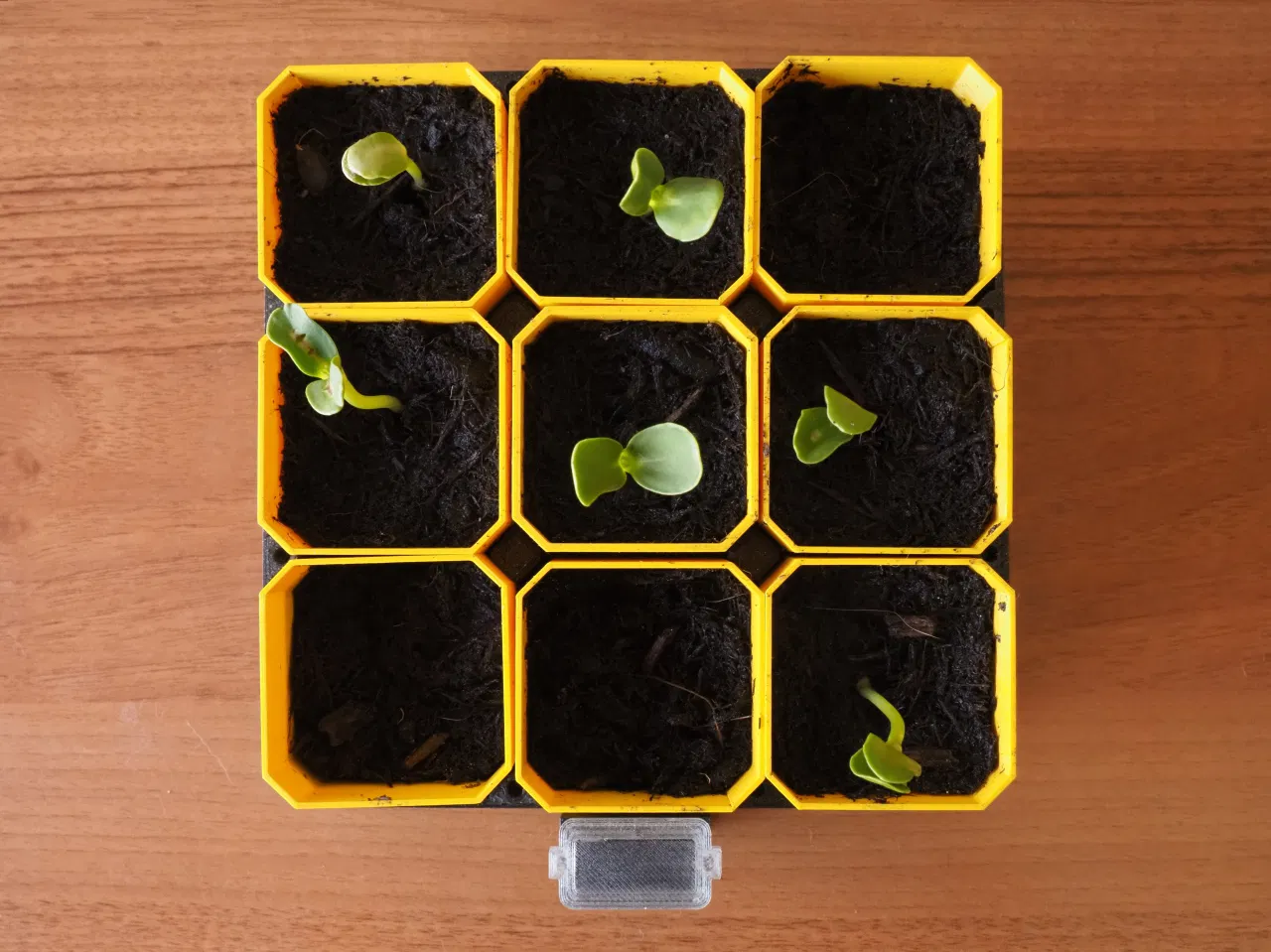

Khay có thể chứa tối đa 9 chậu ươm cùng lúc. Mỗi chậu có một lỗ nhỏ dưới đáy để hút/tiếp cận nước trong khay. Thành chậu đủ mỏng để có độ dẻo, tiện lúc cây con cần bứng ra trồng.

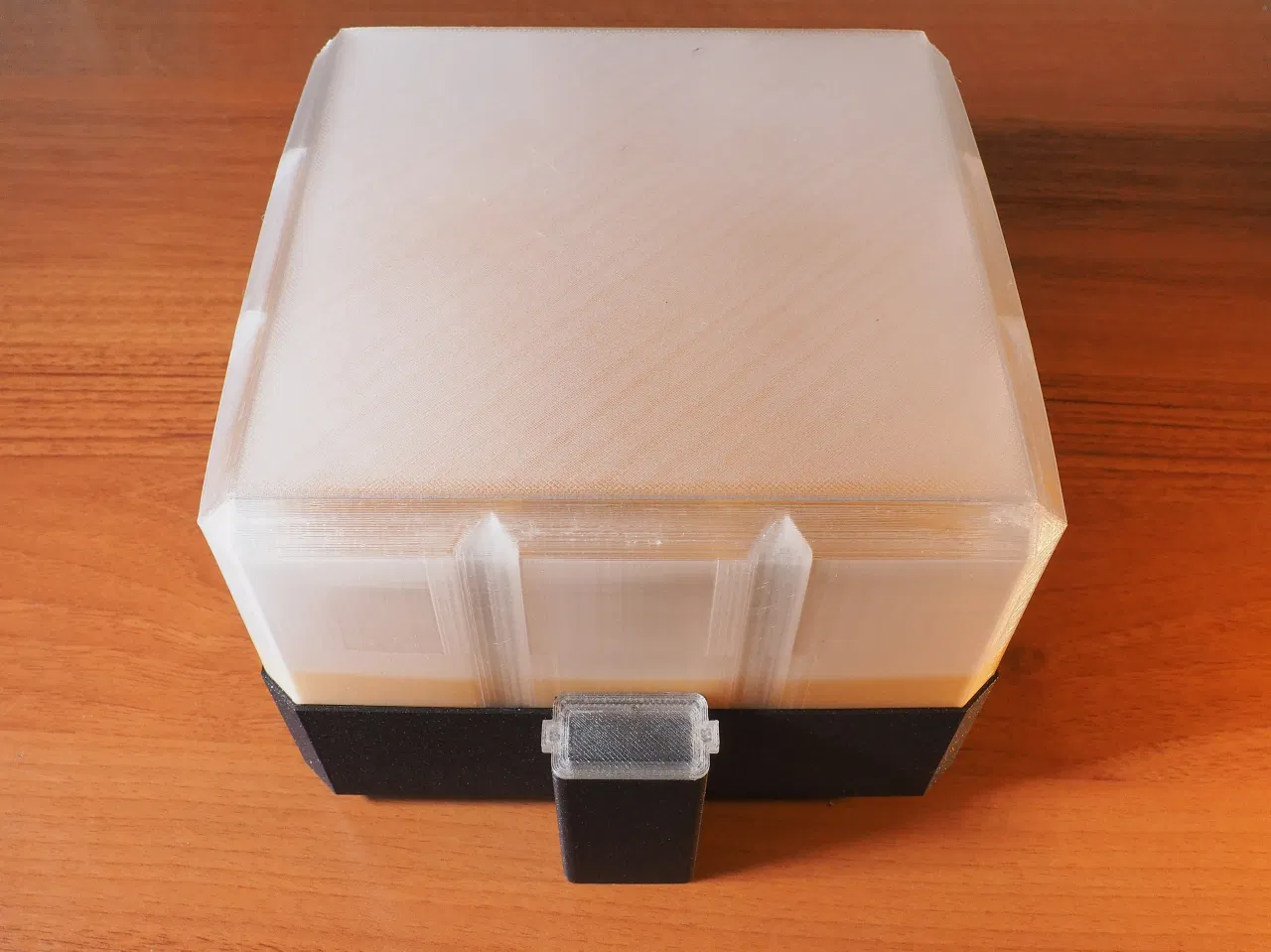

Nắp che khay (Basin Cover) (Tuỳ chọn)

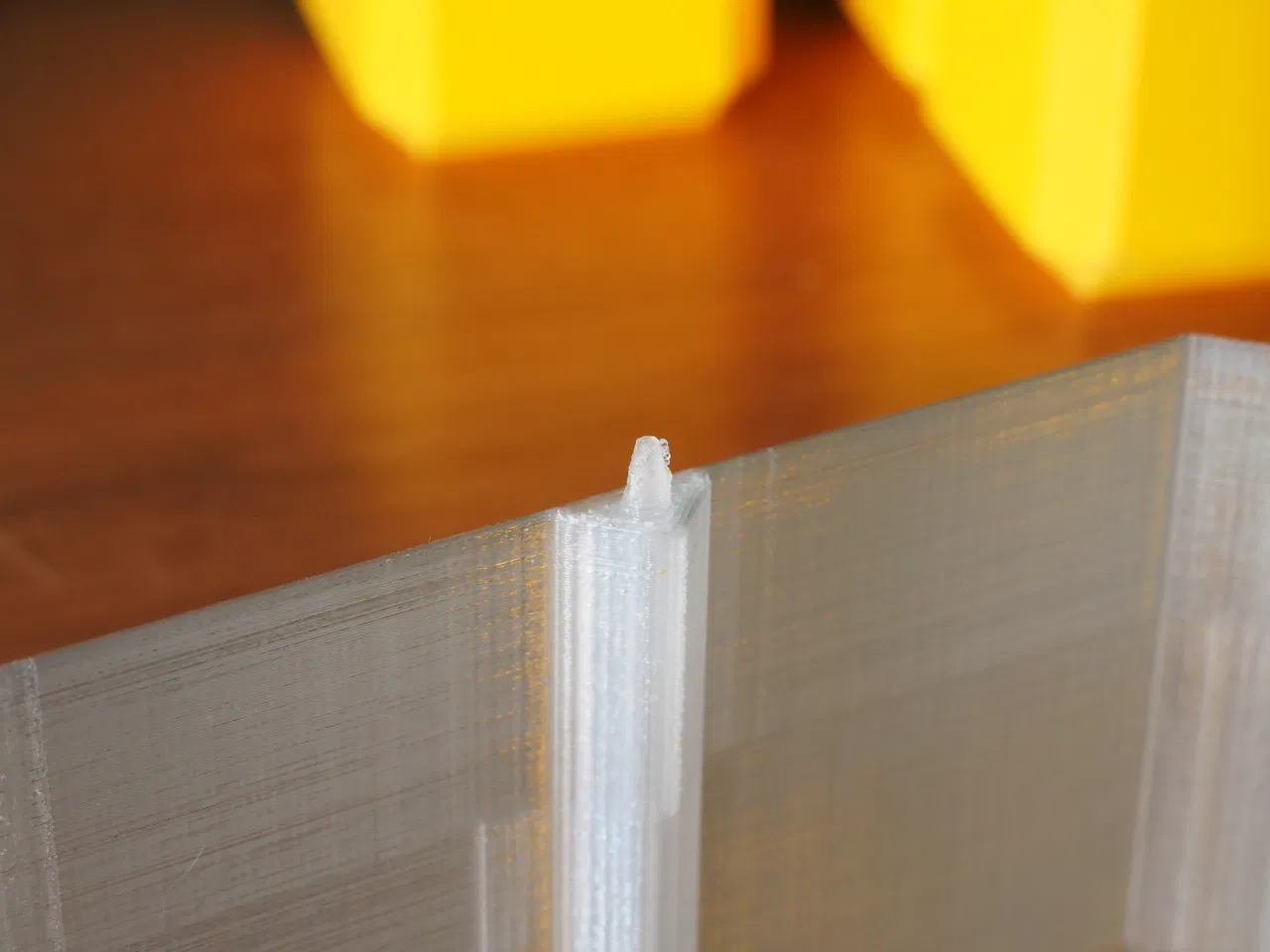

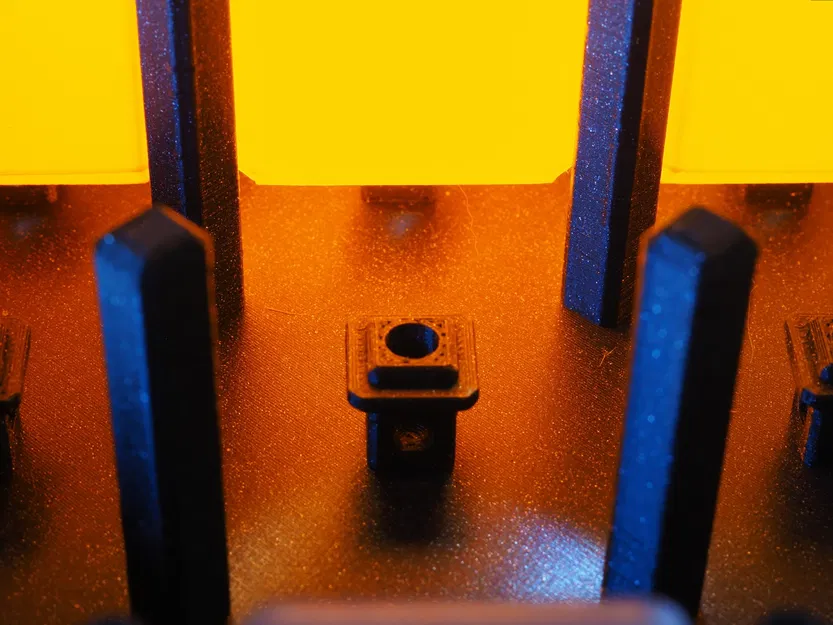

Nếu bạn thích che kín khay để làm “nhà kính” nhỏ, bạn có thể in thêm basin cover. Nắp được giữ bằng vài cái chốt (pegs) trong khay, nên tháo ra rất dễ.

Mình khuyên nên in bằng filament trong suốt để cây con nhận thêm ánh sáng và nhiệt.

Thiết kế Parametric (chỉ Blender)

Trong bộ file có một file .blend để bạn chỉnh kích thước của tất cả các phần.

Các tuỳ chọn hiện có nằm trên object cái chậu. Bạn có thể đổi bề rộng, số lượng theo trục x và trục y của chậu, và các phần còn lại sẽ tự điều chỉnh theo. Tuỳ cấu hình PC, xử lý có thể hơi chậm.

Độ khó khi in: I

I: Kiến thức in ấn cho người mới

• Hiểu cơ bản về nguyên lý và quy trình 3D printing.
• Quen với việc vận hành máy in 3D.
• Có thể làm theo hướng dẫn từng bước để in các thiết kế đơn giản.
• Kinh nghiệm xử lý sự cố in phổ biến còn hạn chế.

II: Mức hiểu biết trung cấp

• Nắm vững nguyên lý và quy trình 3D printing.
• Thoải mái với nhiều cài đặt và tham số máy in 3D.
• Có thể xử lý thiết kế phức tạp hơn và tự điều chỉnh khi cần.
• Có thể xử lý lỗi in phổ biến và tối ưu chất lượng bản in.

III: Có kinh nghiệm

• Kiến thức và chuyên môn 3D printing sâu.
• Thành thạo kỹ thuật nâng cao, như in multi-material hoặc multi-colour.
• Giỏi tinh chỉnh cài đặt máy để ra kết quả tối ưu.
• Có thể xử lý thiết kế phức tạp, nhiều chi tiết.
• Có kinh nghiệm chẩn đoán và giải quyết nhiều dạng vấn đề khi in.

Filament

Cho bản in của mình, mình dùng các filament sau.

• PLA Prusa Galaxy Black cho khay (basin).
• PETG Prusa Mango Yellow cho chậu.
• PETG Prusa Clear cho nắp khay (basin cap) và nắp che (cover).
