Case Minimalist BC-250 (Minimalist BC-250 Case)

Cập nhật

10-feb-2026 : Tấm PSU được làm thoáng hơn để tương thích thêm nhiều hãng khác, như Fortron hoặc Apevia. Ngoài ra có revision mới của Model 200, giờ dùng chung phần lưng và tay xách với Model 240. Bạn có thể in cả hai mặt trước để thử luôn!

07-feb-2026 : làm mát chủ động [back-plate & PSU] và cải thiện airflow cho Model 240

Giới thiệu

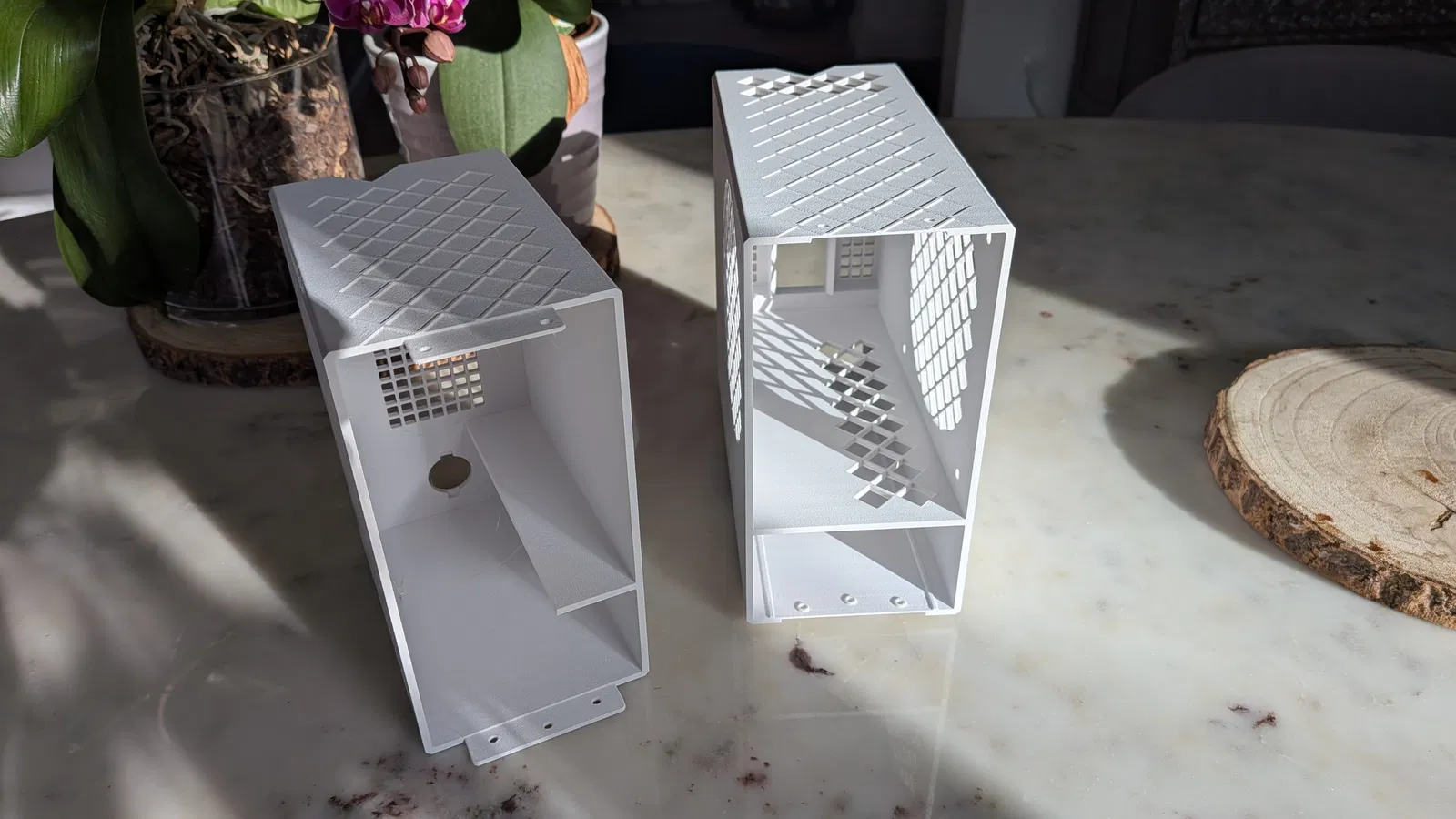

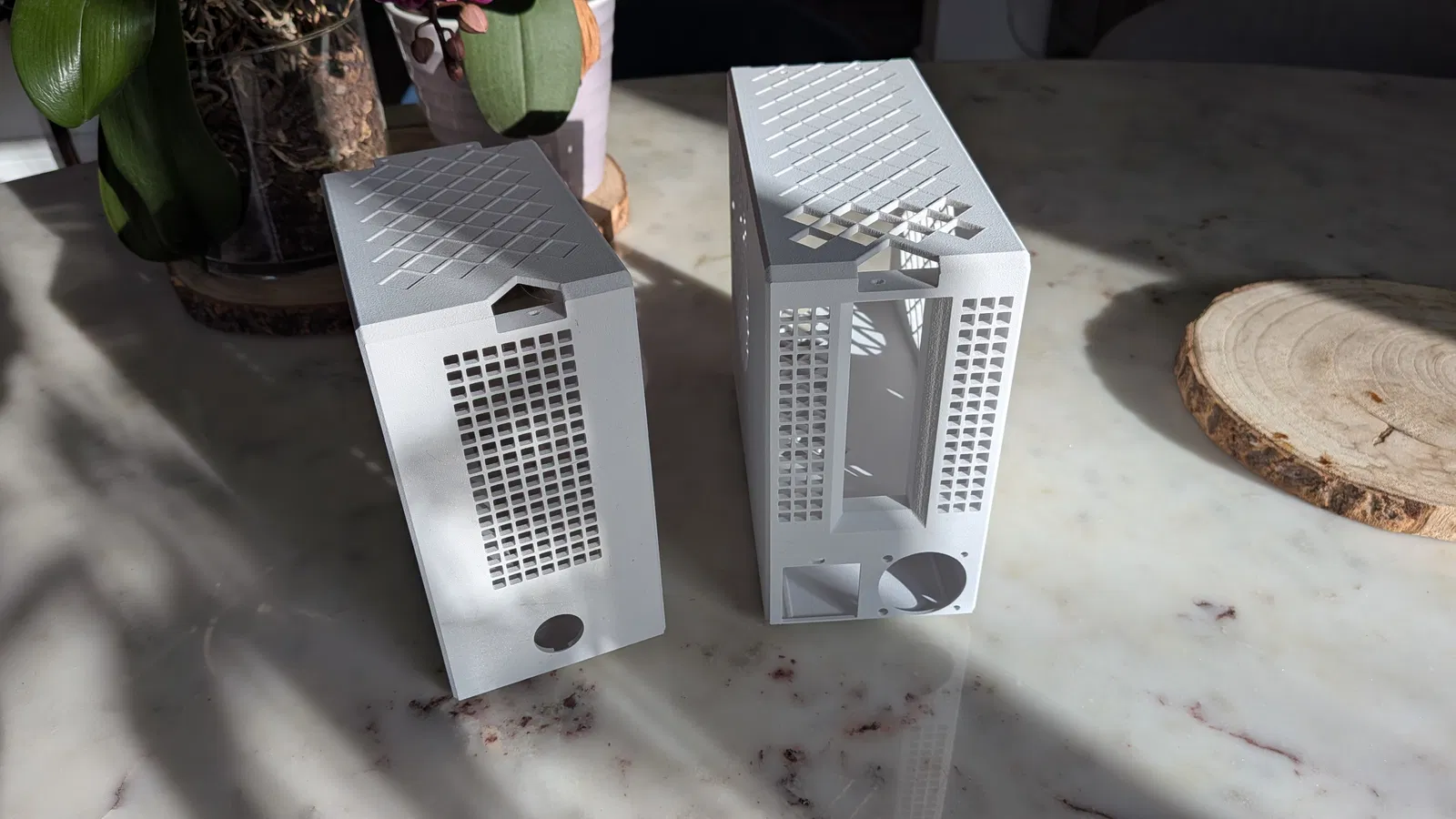

Bộ case này được thiết kế để thử nghiệm board BC-250 với nhiều cấu hình airflow khác nhau. Mình muốn một thiết kế đơn giản, dễ in — 2 mảnh, và không có overhang cần support.

Cuối cùng mình làm ra 2 biến thể.

Model

Fans / Layout

PSU Fan orientation

Best with

Furmark stable freq bạn có thể kỳ vọng (*)

200

1 quạt 120x25mm thổi ngang (high static pressure)

1 quạt trước 80x15mm (exhaust)

Intake

Heatsink lá kín (closed fins)

CPU : 3700Mhz

GPU : 1850Mhz

Tổng công suất ~125W

240

1 quạt 120x25mm thổi ngang (high static pressure)

1 quạt 120x15mm thổi ngang

Exhaust

Heatsink lá thoáng (open fins)

CPU : 3800Mhz

GPU : 2120Mhz

Tổng công suất ~160W

(*) Đây là mức xung mình đạt được; lưu ý là nó phụ thuộc hoàn toàn vào chip (silicon) bạn có, mẫu quạt bạn chọn, chất lượng tiếp xúc nhiệt giữa APU và heatsink, và bạn set xung CPU cao tới đâu.

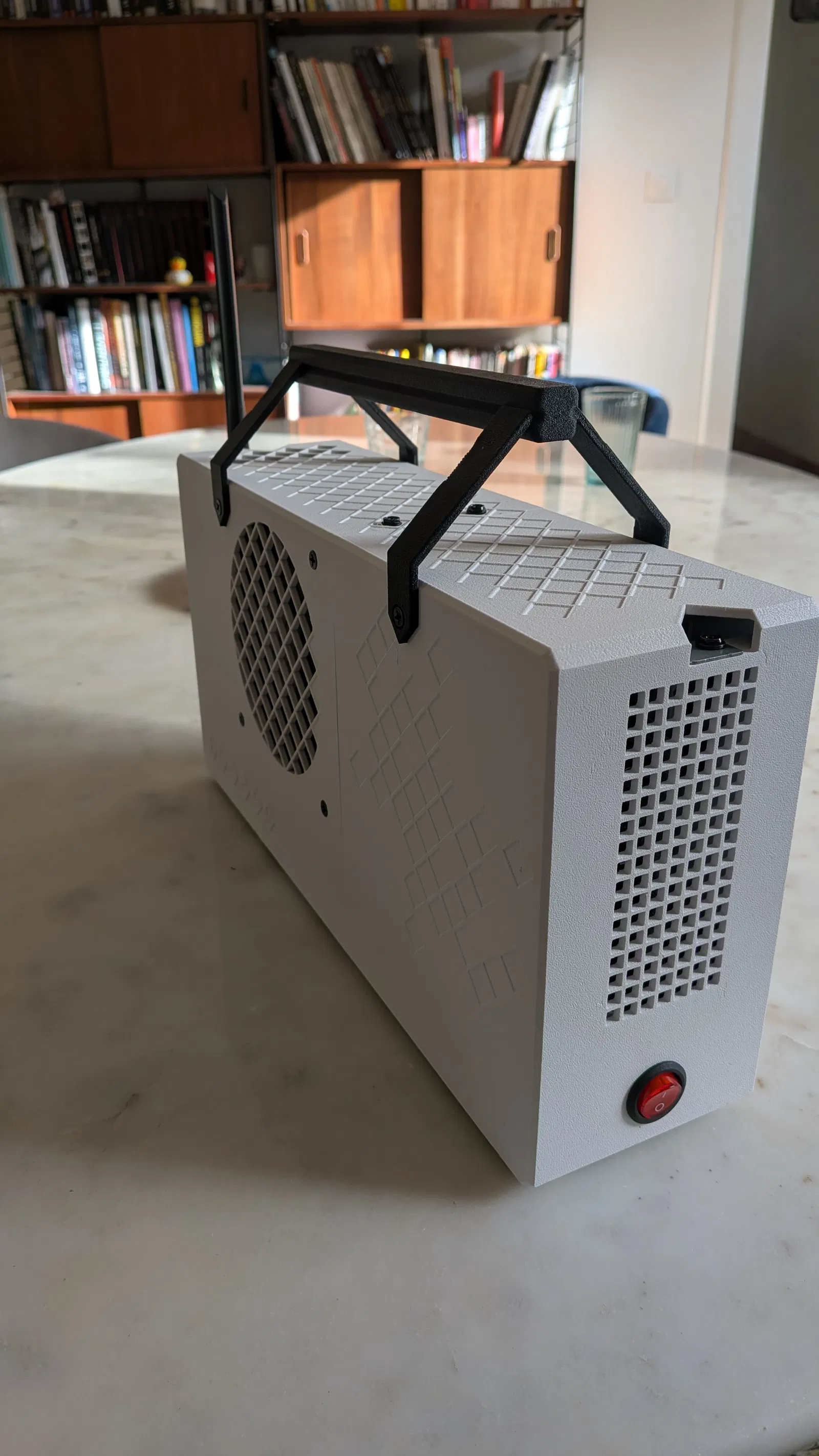

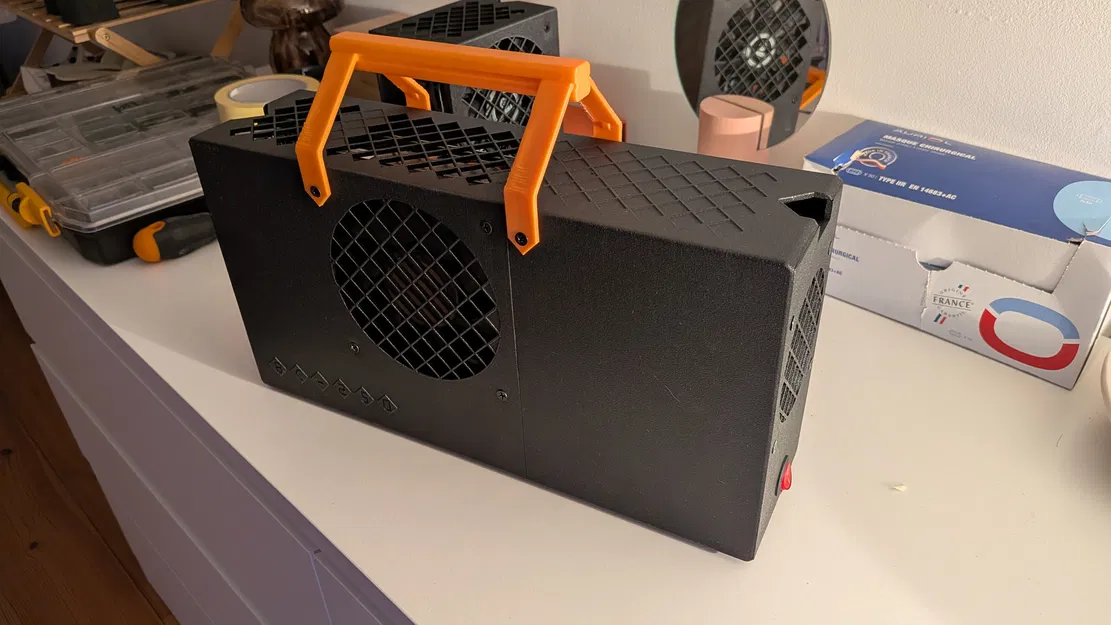

Tay xách là phần bonus. Nó không chỉ tiện mà còn làm case cứng cáp hơn (bắt bằng ốc quạt).

Nếu heatsink của bạn là dạng lá thoáng (open fins), nên chọn model 240 — bản này tản được khoảng 160W khi tải nặng, đồng thời làm mát cả PSU và VRAM.

Yêu cầu

• Nguồn (Power Supply) : Flex ATX PSU (ví dụ Metalfish 300W)

• Tản nhiệt (Cooling) :

  • Quạt APU : 120 x 25mm high-static pressure (ví dụ ARCTIC P12 Pro PST)

  • Quạt trước (model 200) : 80 x 15mm (ví dụ: ARCTIC P8 Slim PWM PST)

  • Quạt backplate (model 240) : 120 x 15mm (ví dụ: ARCTIC P12 Slim PWM PST)

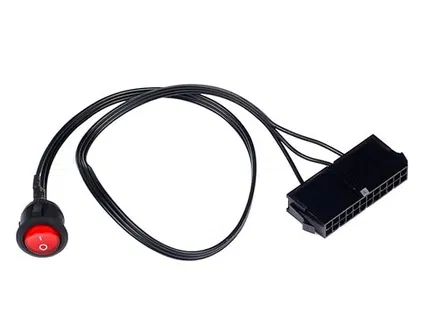

• Nút nguồn mặt trước: nút nguồn ATX 21mm (xem hình tham khảo)

Hướng dẫn in (nozzle 0.4mm)

• Filament :

  • prototype của mình in bằng PETG-GF. Mình không ra kết quả ưng ý với PLA cho phần tay xách, nhưng tùy máy/tùy set của bạn có thể khác...

  • ~690g filament cho phần case

  • ~40g filament cho phần tay xách

• Thông số slicing :

  • Auto-position các part, sau đó xoay 45°

  • Không cần support

  • Không cần brim (cứ thoải mái dùng keo dán nếu muốn)

  • Walls loops : 3

  • Fill-Multiline : 3

• Thời gian in : ~14h (phần lưng) + ~10h (phần mặt trước)

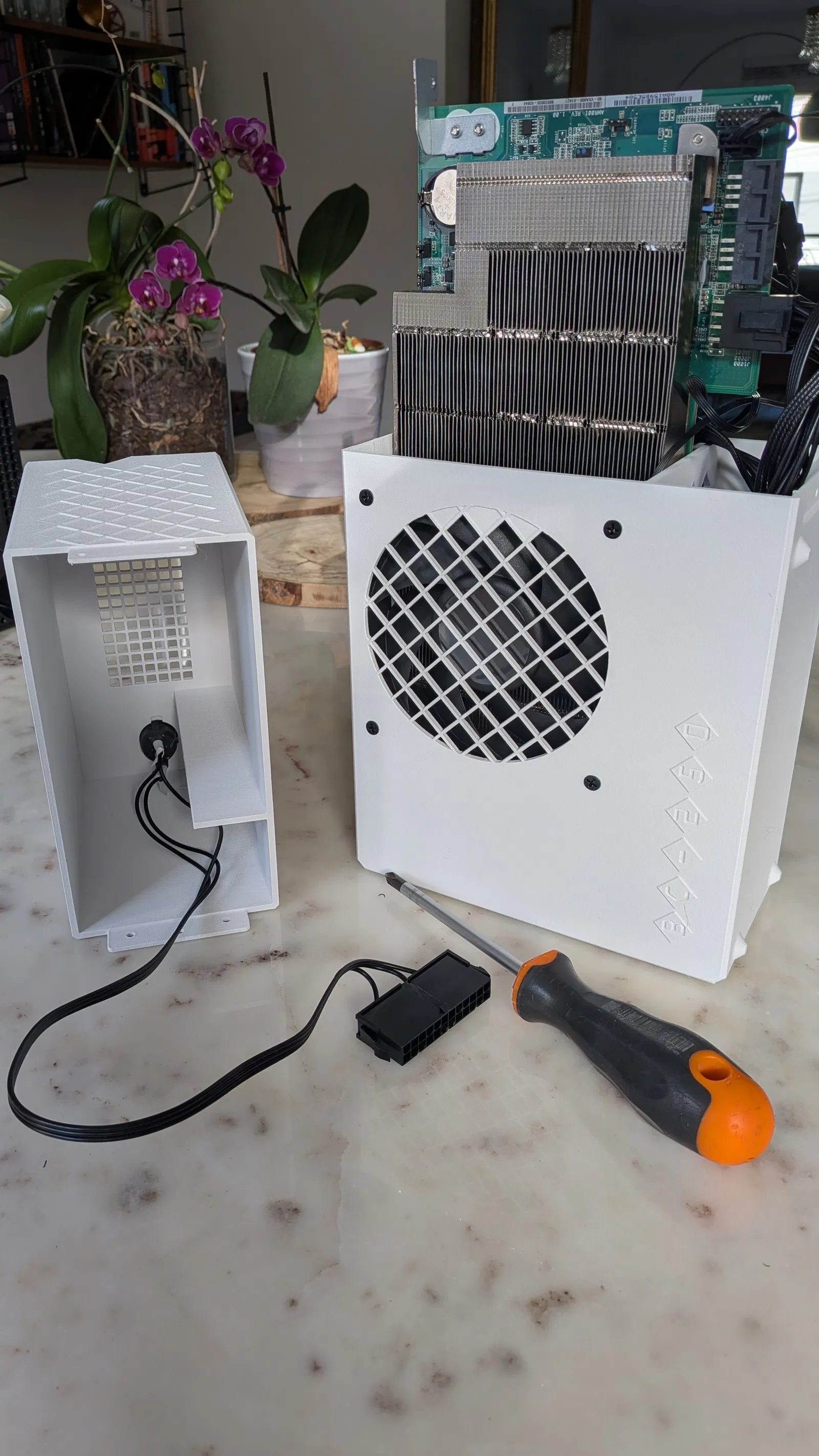

Hướng dẫn lắp ráp

• Ngoại trừ ốc quạt, hãy dùng ốc PC 3.5mm (lỗ đã được tạo ren)

• Siết lực vừa phải, PETG không quá “trâu”, siết quá tay có thể bị toạc/rách nhựa

Lắp phần lưng (back part)

• Lắp và bắt ốc PSU trước, nhớ gắn sẵn dây cáp.

  • Note 1 : bạn có thể tháo nắp trên của PSU một cách an toàn, nhất là với model 240 vì nhận được lượng airflow đáng kể từ quạt bên hông.

  • Note 2 : xoay quạt PSU để intake với model 200 và exhaust với model 240

• Lắp quạt bên hông.

  • Note 1 : trên Model 240, cả hai quạt nên set chế độ intake

• Lắp board BC-250 lên bát/giá đỡ (1 con ốc)

• Cắm đầu nối PCIe vào board

• Cắm quạt vào board

Lắp phần mặt trước (Front part)

• Lắp nút nguồn ATX. Bạn sẽ cần tháo các đầu connector trước; nhớ đánh dấu vị trí trước khi tháo (ví dụ 1-M-0). Sau khi gắn nút vào case thì gắn lại connector.

• Chỉ Model 200 : bắt quạt trước 80mm vào case, rồi cắm vào dây Y hoặc cắm chung với quạt APU

  • Note: quạt trước nên để exhaust. Bạn vẫn có thể thử set intake, nhưng nếu làm vậy thì nhớ đảo chiều quạt PSU luôn, để cả hai quạt đẩy gió cùng một hướng.

• Cắm nút ATX vào PSU

Hoàn thiện (Final Assembly)

• Dựng phần lưng thẳng đứng (board BC-250 vẫn nên giữ thẳng đứng)

• Ướm phần mặt trước lên trên:

  • Dẫn phần dây dư về phía mặt plate phía sau

  • Với Model 240, bước này hơi khó hơn do có air guide phía radiator-side. Để tránh kẹp/đè dây quạt APU, hãy đi dây dọc theo radiator.

  • Khi mặt trước và mặt sau đã canh đúng, dây đã được sắp gọn, thì ghép hẳn hai phần lại. Thành vách phải khớp đều. Nếu không khớp, có thể do dây đang cấn.

  • Khi vẫn đang dựng đứng, bắt board BC-250 vào giá đỡ mặt trước (1 con ốc)

  • Siết nhẹ các ốc trên và dưới (2+3) để cố định case (nhắc lại: đừng siết quá tay!)

• Test lên nguồn/boot OK trước khi gắn tay xách
