Cảm biến hết filament cho máy in Voron và đa dụng

Tác giả Stadi_602547

File 7 4,1 MB

  • Mounting-Distance_3mm_1768313594.stlSTL · 26,8 KB
  • Case-complete_65_Logo_1768313594.stlSTL · 620,5 KB
  • Case_ohne-Logo_1768313596.stlSTL · 699 KB
  • Case-complete_65_ohne-Logo_1768313596.stlSTL · 618,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

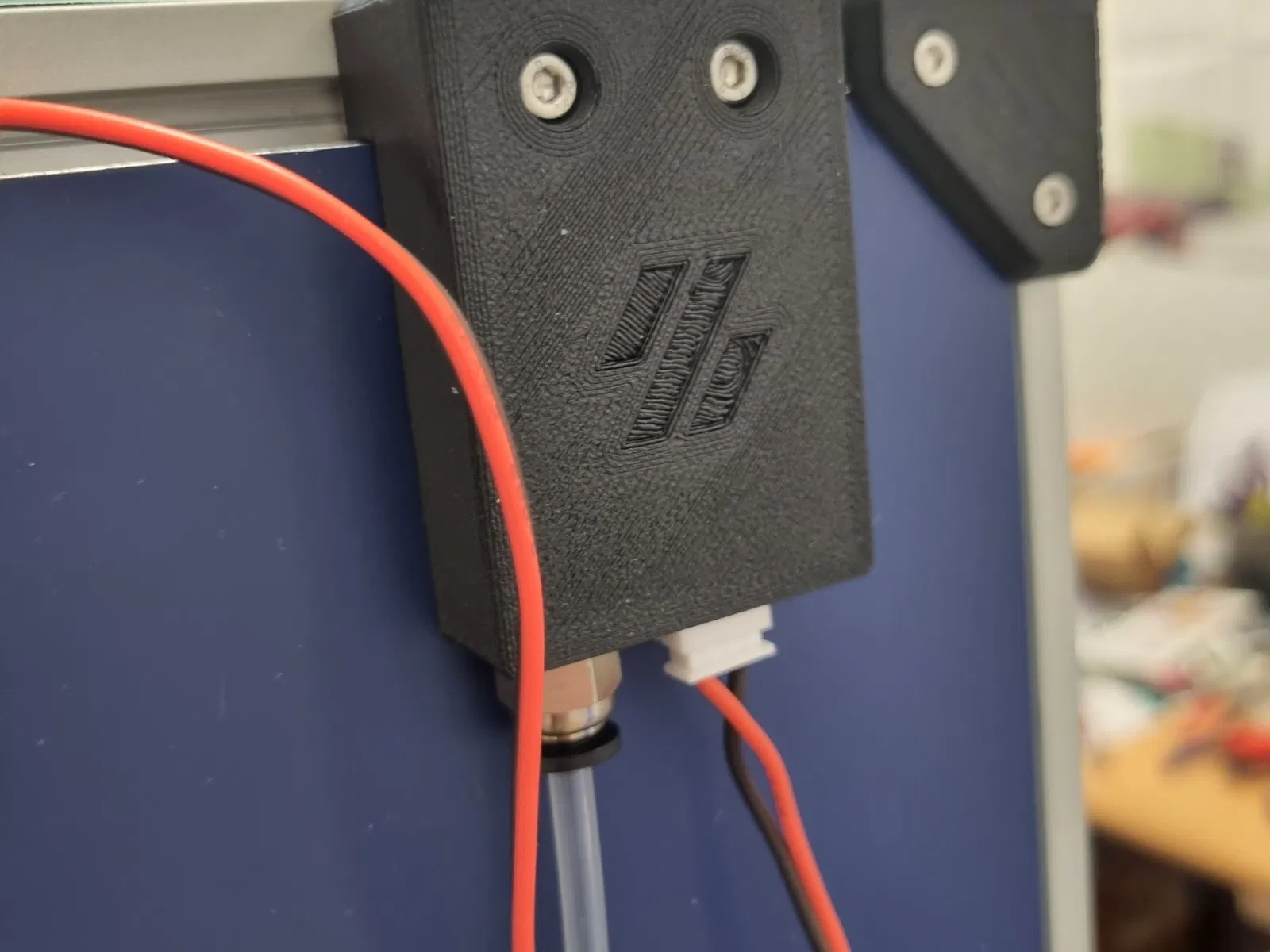

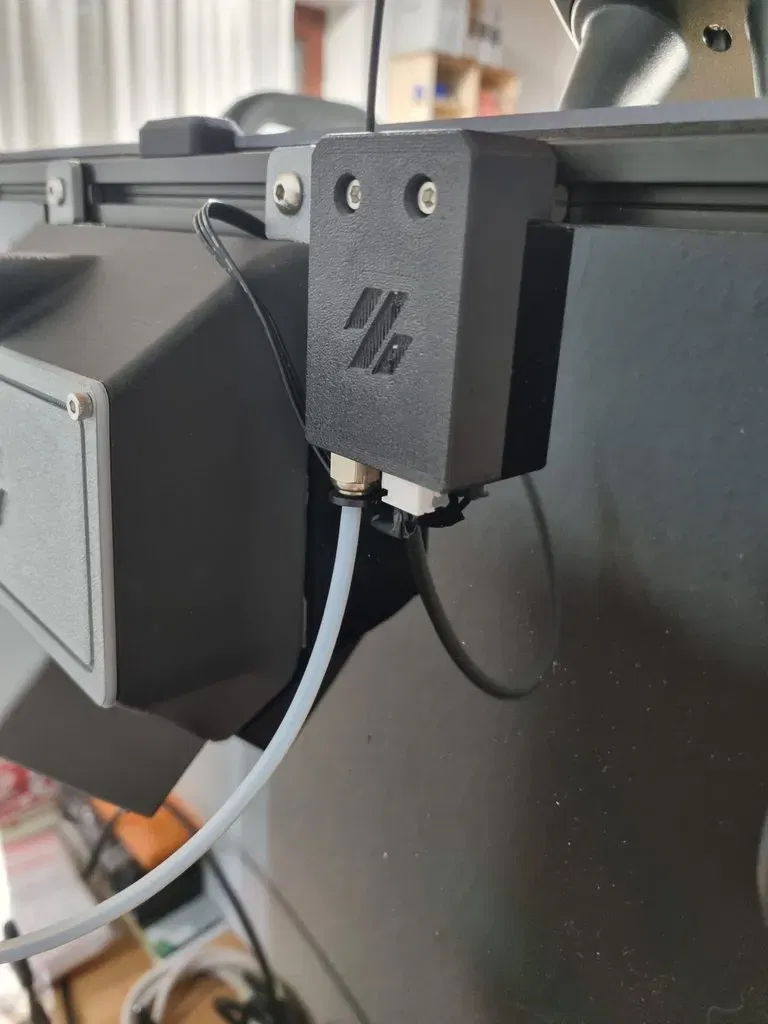

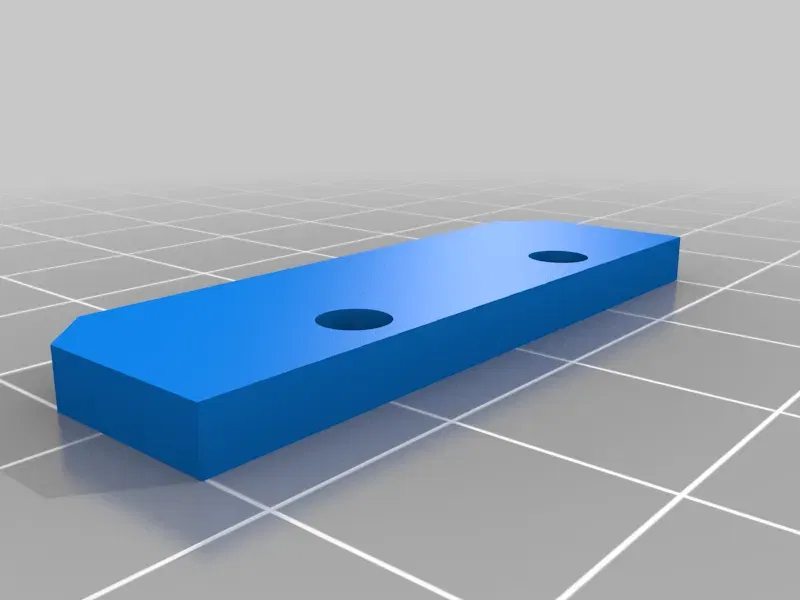

Đối với Voron của tôi, tôi cần một cảm biến filament đơn giản. Vì những cái đơn giản mà bạn có thể mua chỉ có một dải kim loại để quét, nên luôn có vấn đề sau khi hết filament là khi filament được đẩy trở lại, nó sẽ bị kẹt trong cảm biến. Vì vậy, tôi đã làm một cái sử dụng công tắc vi mô hoạt động bằng con lăn. Cái gốc được thiết kế để gắn vào mặt sau của một Voron có bảng lưng 3mm và băng keo 3mm. Để làm cho nó có tính phổ quát hơn, tôi đã tải lên một phiên bản với khoảng cách gắn riêng biệt, mà bạn có thể dễ dàng sử dụng trong slicer ở chiều cao.

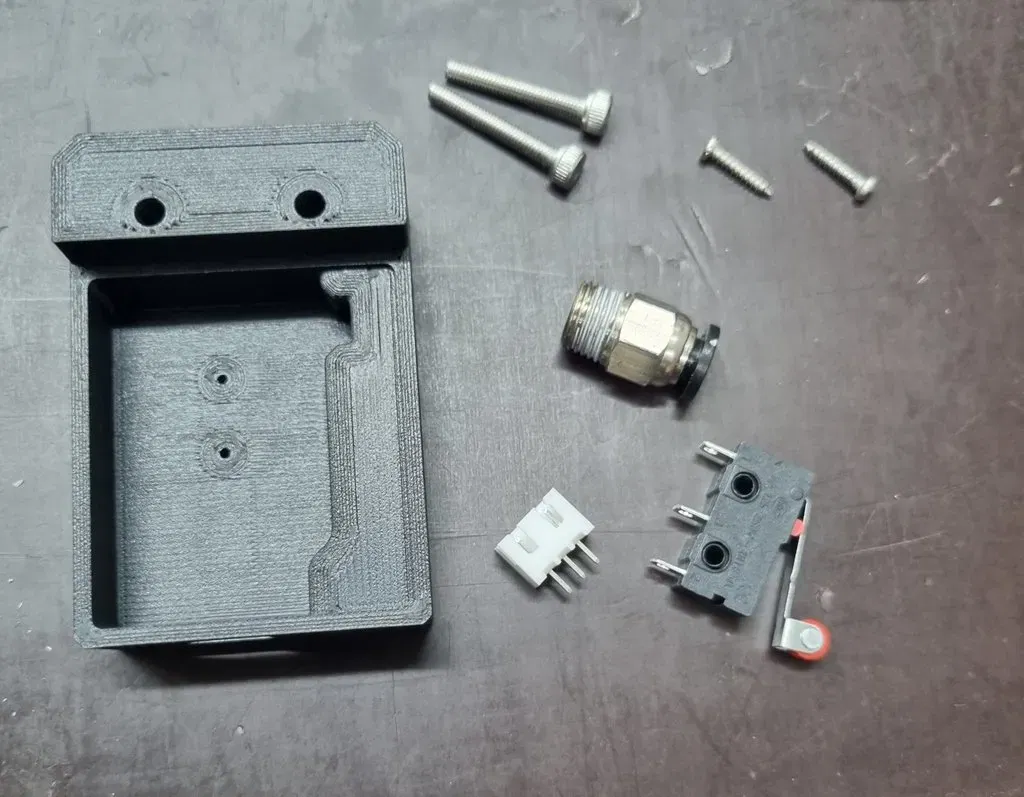

Ngoài các bộ phận in, bạn sẽ cần:

1 Công tắc vi mô hoạt động bằng con lăn, z.B. https://www.amazon.de/gp/product/B08734MSDD/ref=ppx_yo_dt_b_asin_image_o01_s00?ie=UTF8&psc=1

1 JST-XH, 2,54 nam, z.B. https://www.amazon.de/gp/product/B082ZLYRRN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

1 Pushfit M10x1, z.B. https://www.amazon.de/dp/B07BPVKT48/ref=sspa_dk_detail_5?psc=1&pd_rd_i=B07BPVKT48&pd_rd_w=azBmz&content-id=amzn1.sym.f63cb723-41a5-4d60-97aa-9969c9663073&pf_rd_p=f63cb723-41a5-4d60-97aa-9969c9663073&pf_rd_r=JSASPA4NQ0XPV5S7Y00J&pd_rd_wg=wp8D0&pd_rd_r=5a079f17-95d7-488d-9ddd-1f0e0128ce72&s=industrial&sp_csd=d2lkZ2V0TmFtZT1zcF9kZXRhaWw∣=A1FELLZ9G9ZN36

2 vít tự khoan M2x10

Tôi đã in toàn bộ bằng ASA carbon, nhưng về nguyên tắc bạn cũng có thể sử dụng PLA, PETG hoặc bất cứ thứ gì khác.

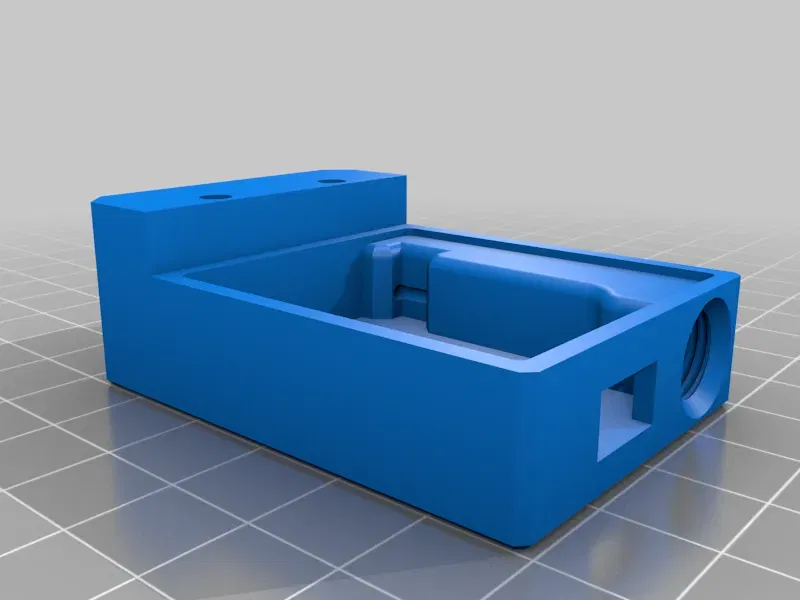

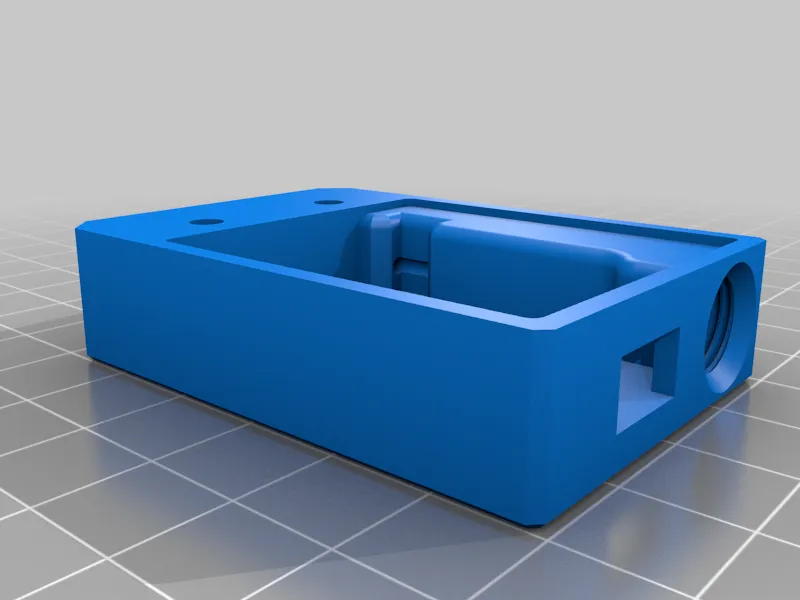

Cập nhật: Đã thêm phiên bản cho lắp đặt ngang và đẩy hai mặt

Cài đặt In

Máy in:

Voron

Bệ:

Không

Hỗ trợ:

Không

Độ phân giải:

0,16

Mật độ:

20

Vật liệu in:

Extrudr ASA Carbon

Sau khi in =============

  • Sau khi in, nên làm sạch lỗ vật liệu bằng một mũi khoan 2mm để vật liệu trượt qua một cách mượt mà
  • Nên cố định đầu nối JST bằng một giọt keo siêu dính trước khi hàn

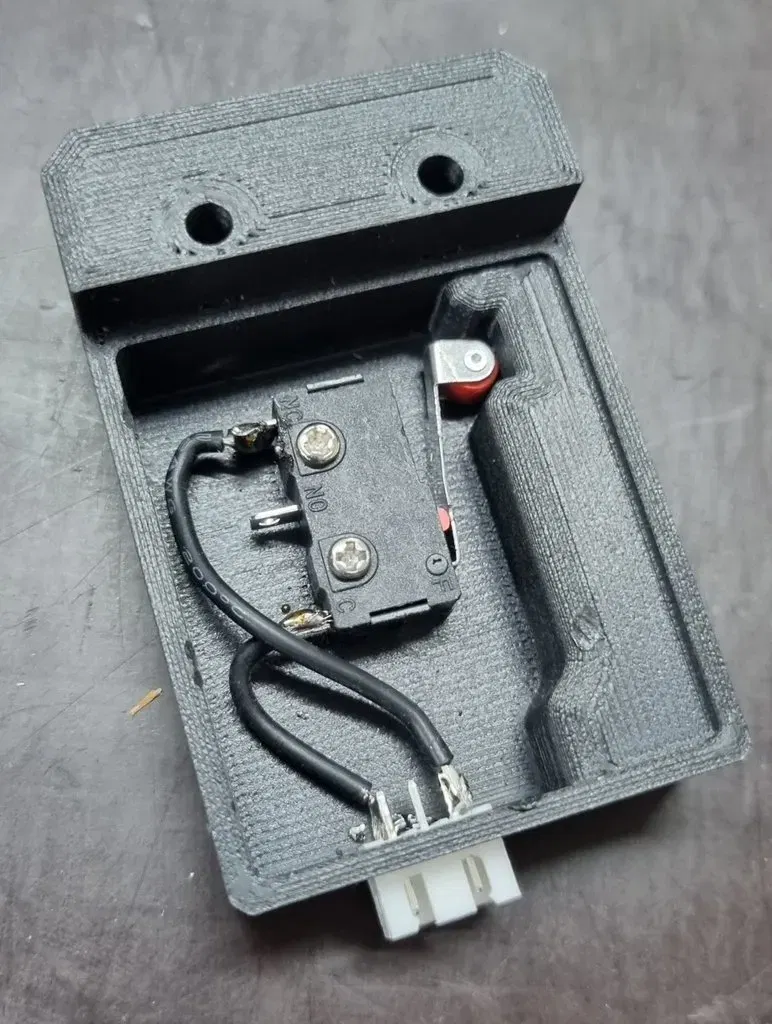

  • Tôi đã nối công tắc như một tiếp điểm "thường đóng", nếu bạn cần một tiếp điểm thường mở thì chỉ cần sử dụng một chân khác.

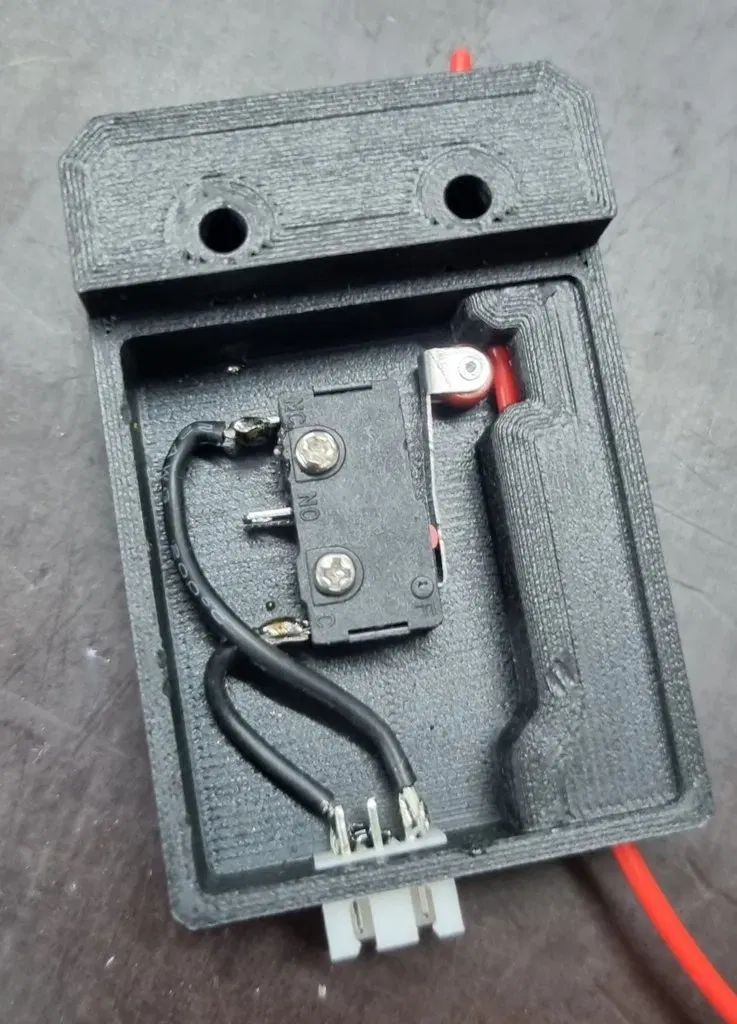

  • Sau khi lắp ráp, kiểm tra xem công tắc có được kích hoạt bởi vật liệu không, nếu không bạn phải điều chỉnh nhẹ giá đỡ con lăn. Tôi đã nhận thấy rằng các điểm chuyển mạch thay đổi nhẹ ở các công tắc liên kết
