Ê-tô bàn (Table Vice) 2 kích cỡ

Cập nhật 03/01/26:

File Vice-Body2.stl đã được cập nhật thành Vice-Body2a. Bản gốc trước đó chưa có phần ren cho ốc siết vào bàn.

Cập nhật 10/02/26:

Mình đã cập nhật Vice Screw để giờ gồm 2 phần: một núm vặn (knob) và một trục có ren (threaded shaft). Cách này sẽ giúp tăng độ bền của con ốc và tránh bị hư/hỏng (failures). Các file mới nằm trong thư mục Updated Screw.

In phần knob với 15% infill và 4 walls. Phần ren của ốc nên in với infill đặc (solid infill) và 4 walls. Lắp ráp thì chỉ cần ấn núm vào trục thật chắc; bạn sẽ nghe/cảm nhận 2 tiếng/cú “click” để biết là đã vào đúng vị trí.

Thông tin:

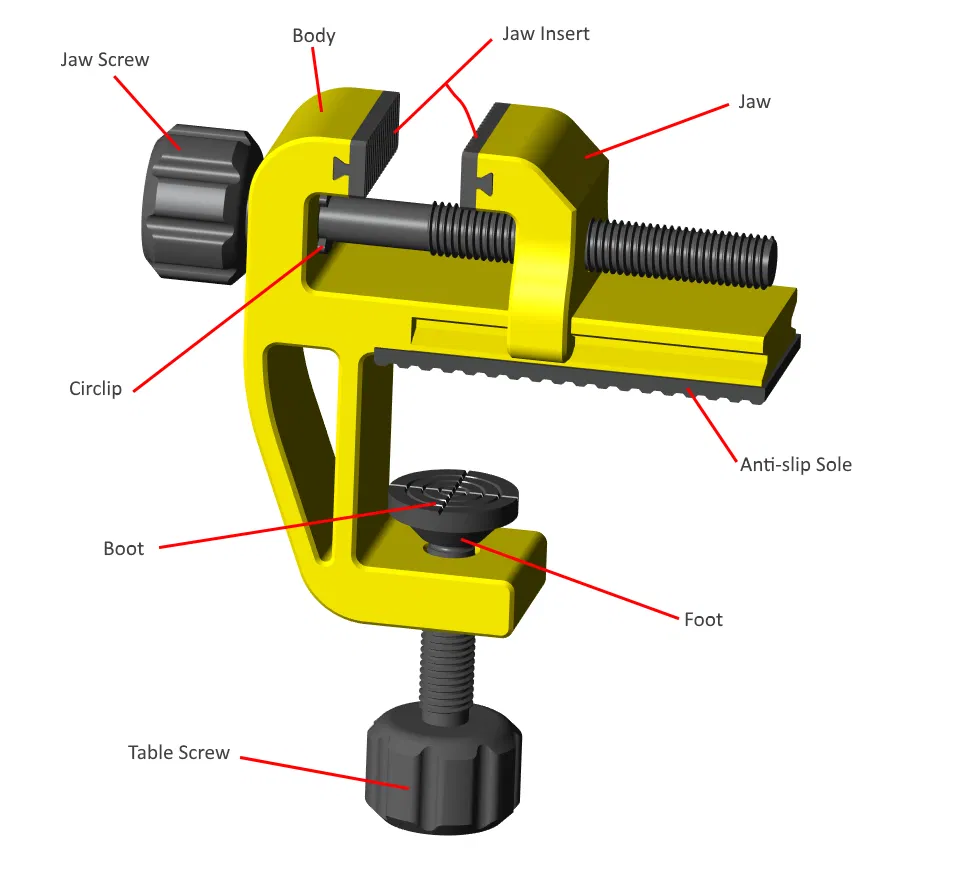

Một cái table vice có 2 kích cỡ khác nhau, với miếng kẹp hàm (jaw grips) có thể thay được.

1. Body 1 - cho bàn có độ dày 26mm hoặc mỏng hơn.

2. Body 2 - cho bàn có độ dày từ 11mm đến 40mm.

Độ mở hàm kẹp tối đa = 70mm. Bề ngang hàm kẹp = 40mm

Dùng một circlip để giữ (retain) ốc vít của hàm kẹp.

Tấm đế chống trượt (anti-slip sole plate) giúp bám chắc vào mặt bàn.

Tất cả file STL đã được canh hướng sẵn để in. Không cần supports.

In với 15% gyroid infill và 4 hoặc 5 walls.

Các con ốc sẽ cần infill cao hơn, khoảng 40% là ổn. Bạn có thể in nguyên cả con ốc (kèm knob) với infill dày hơn, hoặc dùng slicer modifier để tăng infill riêng cho phần có ren.

Đã test bằng PETG. Lưu ý: in tấm anti-slip sole plate và boot bằng TPU.

Có kèm file FreeCad để người dùng freecad chỉnh sửa jaw grips.
