Kẹp điều chỉnh giường in cho bánh xe kim loại Ender 3 v2

Nếu bạn có thể làm ơn cho tôi?

Tôi thích filament. Nếu những người ngẫu nhiên trên internet thích và tải xuống mô hình của tôi, Josef Průša sẽ gửi cho tôi một xe tải đầy Prusament Orange PETG. Đúng vậy, ông ấy sẽ tự lái nó từ châu Âu qua Đại Tây Dương đến nhà tôi ở Hoa Kỳ. Tin tôi đi, tôi có một thỏa thuận.

Đừng lo lắng, bạn chỉ cần tải xuống và gửi các mô hình thẳng vào thùng rác của bạn. Chà, chỉ cần ném toàn bộ máy của bạn vào thùng rác, tôi thật sự không quan tâm, miễn là chiếc xe tải đó đến đây.

Và bây giờ là một điều hoàn toàn khác.

Remix của https://www.thingiverse.com/thing:5387968

Tôi có bánh xe kim loại Creality trên máy in Ender 3 v2 của mình và do đó không thể sử dụng mô hình gốc. Tôi nghĩ đó là một ý tưởng tuyệt vời.

Nếu phần mềm máy in của bạn cho bạn biết cách xoay các đai ốc bánh xe giường của bạn để căn chỉnh giường in, thì mô hình này có thể giúp.

Tôi sử dụng Klipper và macro SCREWS_TILT_CALCULATE để giúp căn chỉnh giường. Những cú xoay nhỏ, như “CW 0:15” (quay một phần tư theo chiều kim đồng hồ) thì dễ dàng, nhưng đôi khi một người trợ giúp có thể muốn xoay đai ốc giường khi bạn không nhìn và phép chỉnh sửa là “CCW 1:25” (quay một vòng đầy đủ và 25 phút ngược chiều kim đồng hồ). Thật khó để theo dõi điểm bắt đầu ở đâu.

Vậy nên, điều mà mẹo này làm là tạo một đầu nhọn ở một phần nhỏ của bánh xe. Như vậy bạn có thể cảm nhận được cái đầu nhọn khi bạn di chuyển nó, và bạn không phải quay lại và đi tới với phần mềm để làm cho nó đúng.

Hướng dẫn/Cảnh báo:

Nguồn đã được bình luận. Tôi sẽ đặt một “hướng dẫn” ngắn ở đầu tệp cho OpenSCAD cũng vậy. Nhưng nói ngắn gọn, thay đổi các biến, Render, sau đó Xuất dưới dạng STL/3MF. Xong.

Mỗi clip này nên in khá nhanh, có lẽ khoảng 10 phút mỗi cái hoặc ít hơn, tùy thuộc. Tôi đã in chúng bằng PETG nhưng tôi nghĩ PLA cũng sẽ hoạt động tốt.

Tôi đã sử dụng chiều cao lớp 0.24 và 5% độ đầy bằng PETG. Chìa khóa là tính linh hoạt để bạn có thể gắn và tháo nó ra. Bạn có thể thay đổi độ dày của clip với các biến nếu bạn muốn.

Tôi là một fan hâm mộ lớn của biến. Bạn có thể thay đổi nhiều thứ ở đầu tệp. Có một vài biến cục bộ trong các mô-đun. Hãy hack nó thành từng mảnh, tôi sẽ không ngăn bạn.

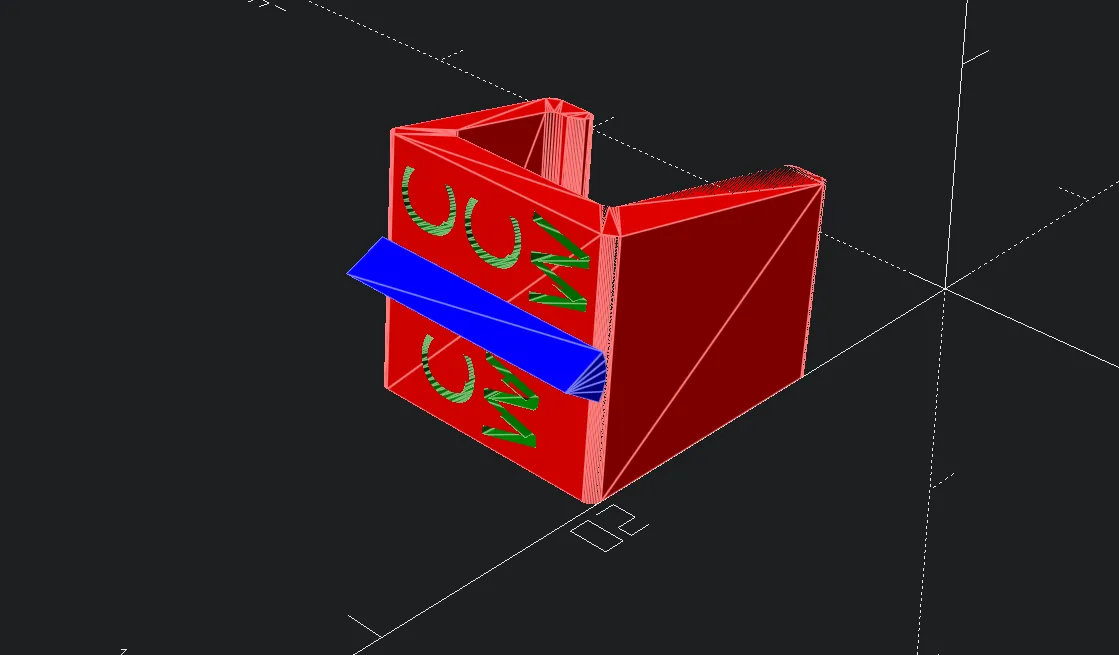

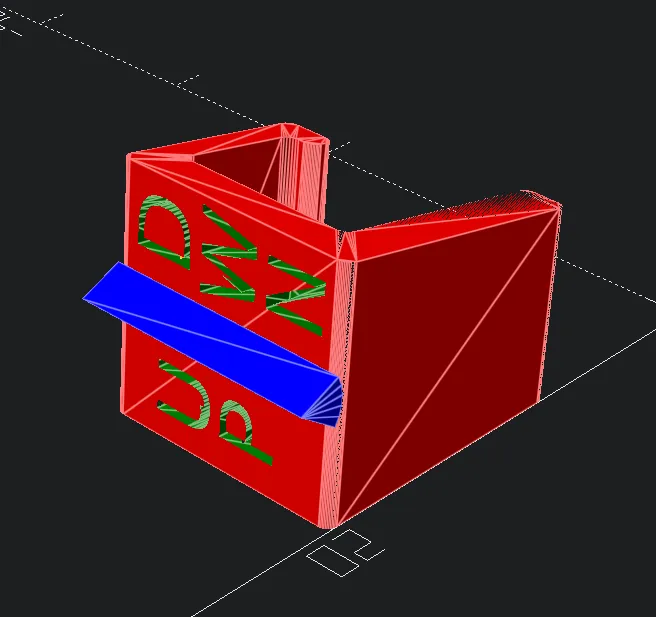

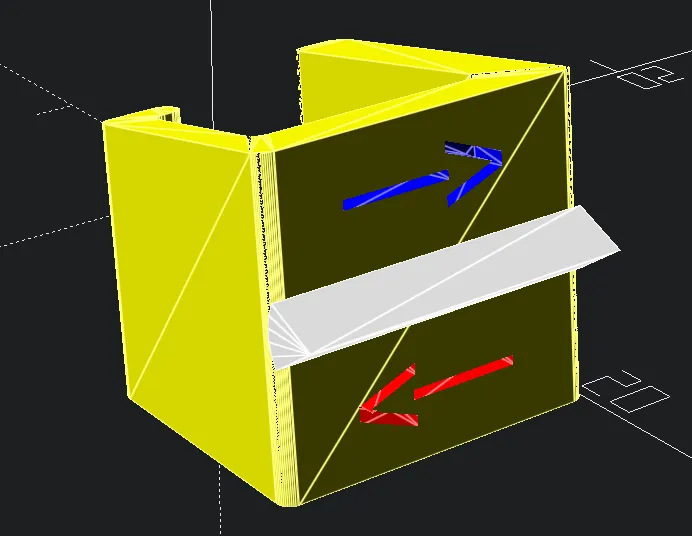

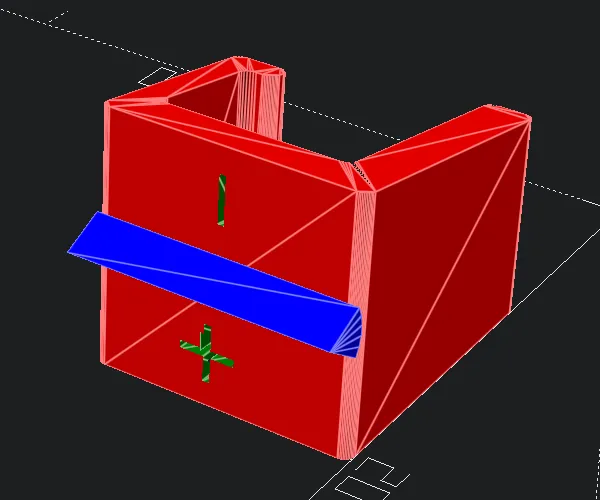

Bạn có thể thử nâng cao các nhãn văn bản nhưng tôi đã gặp may hơn khi nhúng chúng. Văn bản nâng cao có vẻ hơi gồ ghề. Đặt engrave_top hoặc engrave_vert thành true trong cuộc gọi ở dưới cùng của mã nếu bạn muốn kiểm tra.

Nếu bánh xe của bạn hơi khác so với của tôi, hãy thay đổi các tham số trong tệp nguồn .scad.

Bẻ một cái kẹp hạt hoặc bốn cái. Bạn sẽ cảm thấy một cảm giác nhẹ nhõm và hài lòng.

Hoặc bẻ tám hạt, hai ở mỗi bên của mỗi bánh xe, hai màu khác nhau để dễ dàng xoay hơn.

Chỉ cần đừng bẻ tất cả cùng một lúc. Bạn đã được cảnh báo.

Kế hoạch tương lai:

• Tôi sẽ thêm kẹp cho bánh xe nhựa đen tiêu chuẩn, tôi chỉ cần tìm nó trong các hộp túi linh kiện máy in của mình.
• Những câu đùa hay hơn.

Nhật ký thay đổi:

• Ngày 3 tháng 6 năm 2022
  • Thêm “None” vào tùy chọn nhãn dọc. Bây giờ dễ dàng hơn để thay đổi các ký tự của nhãn dọc. Hàm search() đã làm sạch các tìm kiếm danh sách.
  • Kẹp đã được làm rộng hơn một chút để cải thiện hành động cắt hạt.
  • Chiều cao khắc nhãn và kích thước kẹp đã được điều chỉnh nhẹ để vừa hơn.
  • Các đoạn văn hài hước đã được thêm vào mô tả mô hình.

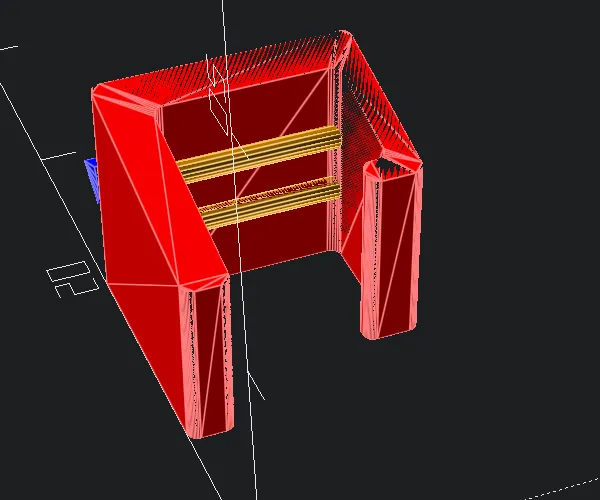

  • Thêm vòng đệm hạt – kẹp hạt không di chuyển tự do, gây khó chịu cho máy in. Hoặc là cho một hoặc hai vòng đệm M4 giữa đai ốc bánh xe và vít hoặc rửa hạt của bạn với những cái trong bản in.
• Ngày 15 tháng 6 năm 2022
  • Đã thay đổi mã nguồn OpenSCAD để dễ sử dụng OpenSCAD Customizer (Cửa sổ -> Tùy chỉnh từ Menu OpenSCAD). Xem Tài liệu OpenSCAD
