Adapter quạt Noctua 80mm cho InWin IW-RS424-07

IW-RS424-07 ồn quá trời, trong khi dàn của bạn đâu có nóng dữ vậy? Vậy thì món này dành cho bạn!

In ấn:

In nằm phẳng, để mặt có đủ 4 cái “tai” áp xuống mặt bàn in (build plate). Bạn sẽ cần dùng supports để in được 2 cái tai phía trên. May là gỡ supports cũng không quá cực nếu dùng dao lam. Chỉ cần lách lưỡi dao vào giữa phần support và cái tai, rồi lắc qua lắc lại để cắt phần vật liệu support đang dính vào bề mặt in. Xong rồi dùng tua vít hoặc spudger để đẩy cả cục support ra ngoài.

Lắp ráp:

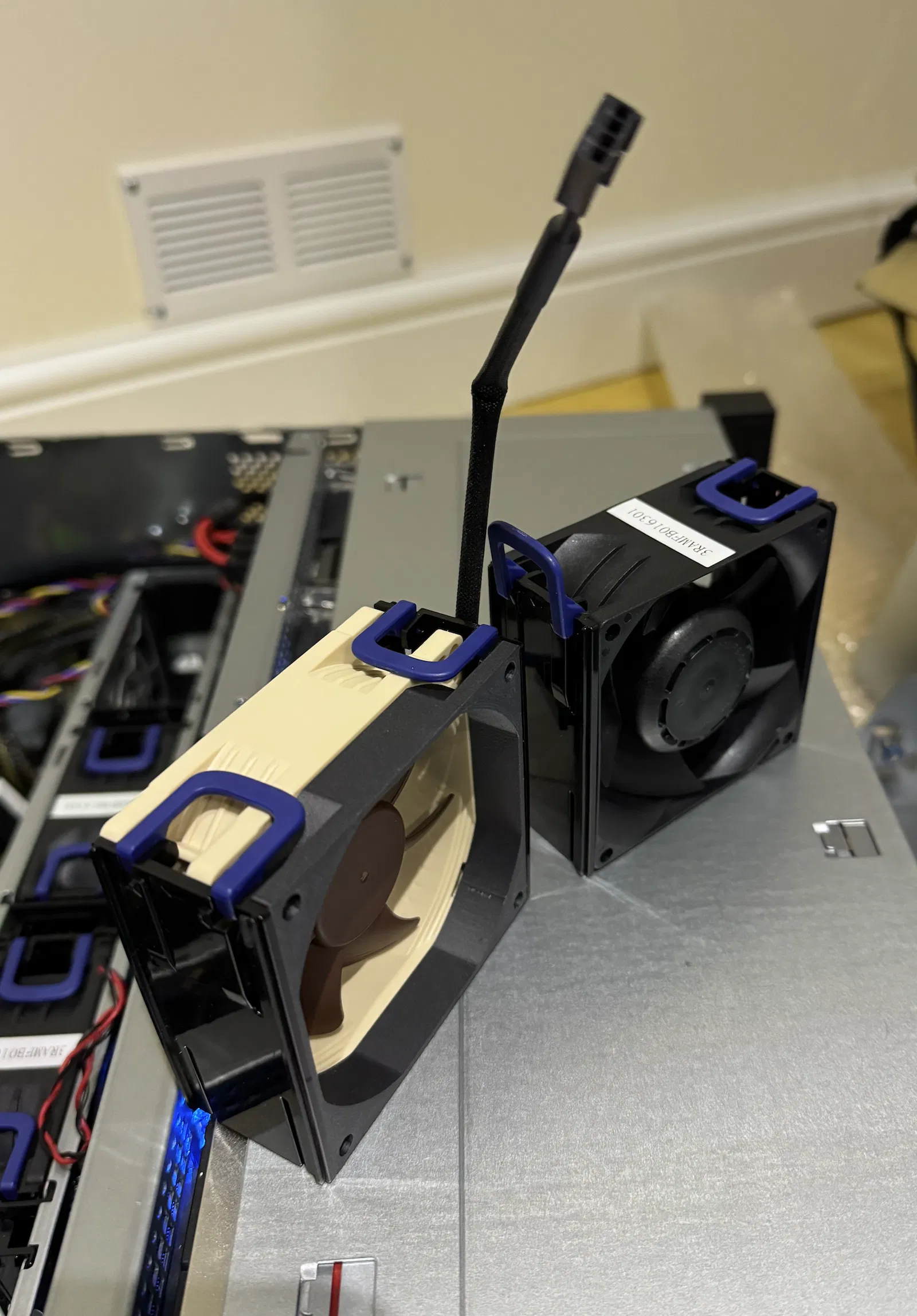

Xem hình để biết quạt sau khi lắp hoàn chỉnh. Mình lắp theo kiểu bắt con này ở phía intake của quạt. Lắp chiều nào cũng được, và mình cũng không chắc đổi hướng thì có lợi gì không.

1. Tháo các fan sled khỏi mấy cái quạt zin, nhớ cẩn thận gỡ ngàm thanh giữ đầu cắm (plug retention bar), rồi rút đầu cắm ra, sau đó gắn lại thanh giữ để khỏi làm thất lạc.

2. Áp sát bản in này vào quạt Noctua NF-A8 12v PWM sao cho 2 cái tai mỏng hơn chạm vào cạnh dưới của quạt.

3. Bắt vít cố định bản in vào quạt, chỉ dùng 2 lỗ phía dưới. Để làm vậy, đưa vít từ phía quạt xuyên vào phần bản in. Bạn có thể giữ vít nằm giữa các tai của quạt, rồi dùng tua vít dài và mảnh để siết qua lỗ ngoài của quạt.

4. Gắn lại fan sled zin của InWin vào cụm này, luồn dây đi lên và ra ngoài qua kẹp giữ dây (cable retention clamp) sao cho dây đi ra hướng thẳng lên trên.

5. Trượt cụm quạt vào lại server chassis.

Đầu connector sẽ không còn dùng được vì quạt Noctua là chuẩn 4 pin PWM, trong khi InWin dùng đầu 6 pin. Bạn sẽ phải đi dây dọc theo phía trên các quạt và kéo ra motherboard (dùng extension cable). Cắm vào header trên motherboard bằng Y splitter để vẫn nối được backplane thì chạy ổn.
