BookCaseStore – Kệ/ngăn kéo mini cỡ sách bìa cứng

Đây là dự án tuỳ biến được nhiều nhất mà mình từng làm trong SCAD. Số lượng tổ hợp và hoán vị nhiều kinh khủng nên không dành cho ai yếu tim.

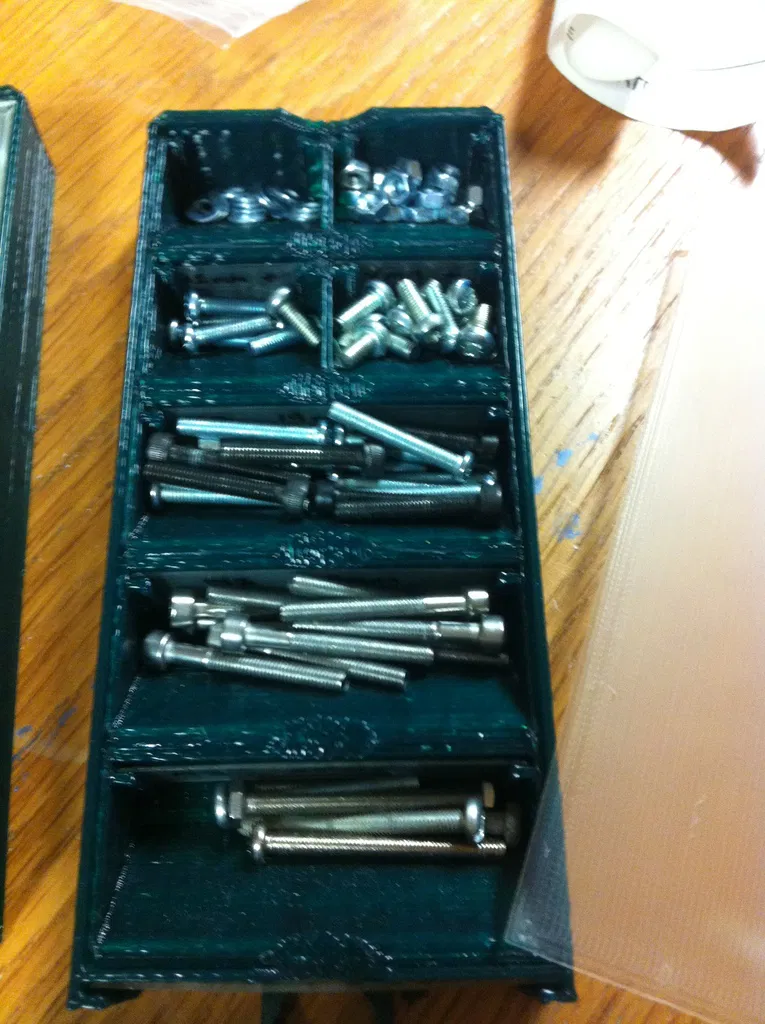

Nhưng cái này thì tiện khỏi nói cho việc đựng đồ linh tinh nhỏ—trường hợp của mình là ốc/vít M2–M4 cho máy in 3D và các món cơ khí khác. Cũng hợp để đựng điện trở với tụ điện nữa; nghĩ thôi là đủ thấy máy in chạy bận rộn cả mấy tuần.

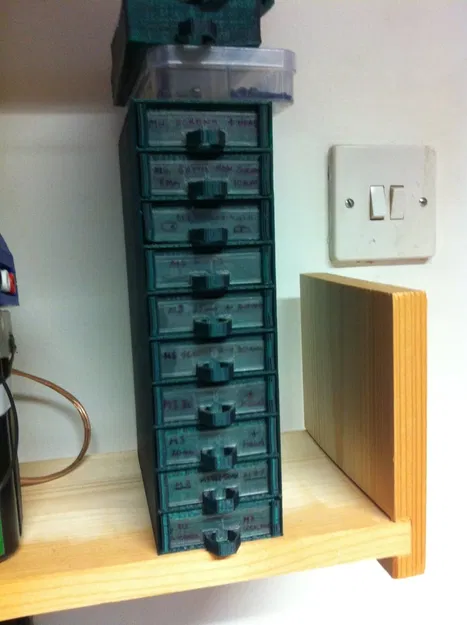

Bản in cái vỏ của mình bị cong nhấc lên (brim chưa đủ) nhưng mình “lách” in một ngăn kéo trên cùng thấp hơn nên vẫn xài bình thường.

Print Settings

Printer:

RepRap

Rafts:

No

Supports:

No

Notes:

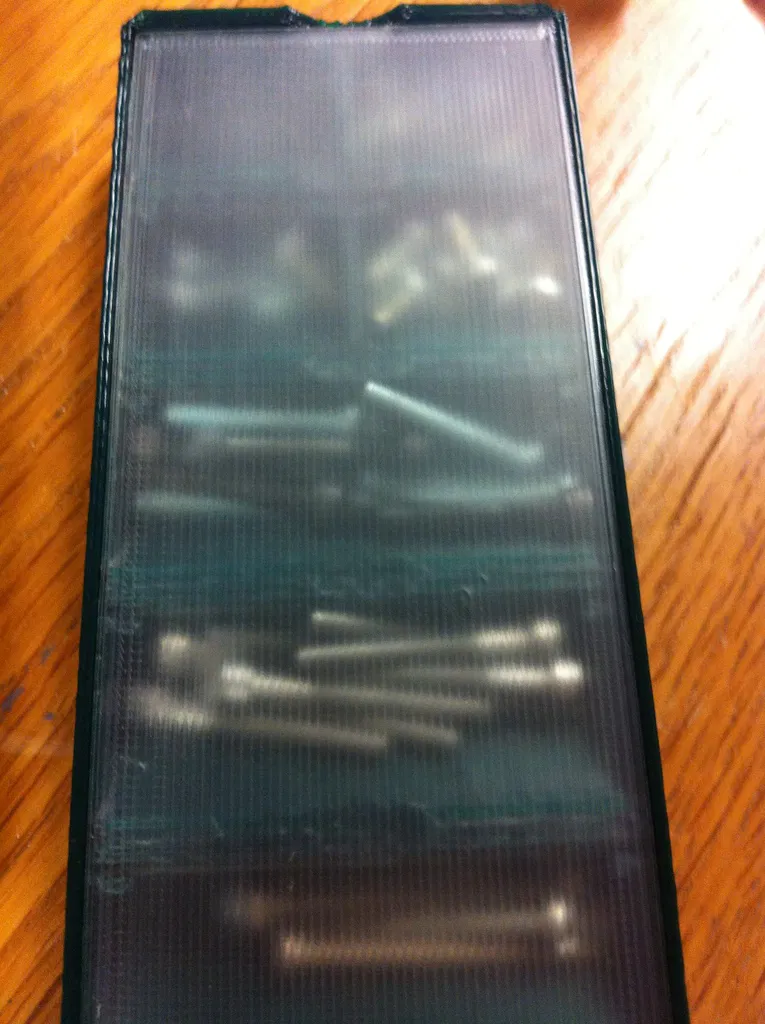

Bản in minh hoạ dùng PLA xanh “Giáng Sinh” với nozzle 0.4, layer height 0.3. Mình in nắp và nhãn bằng vật liệu trong suốt để nhìn xuyên qua.

Custom Section

OpenSCAD files

Tất cả file nằm trong file zip....

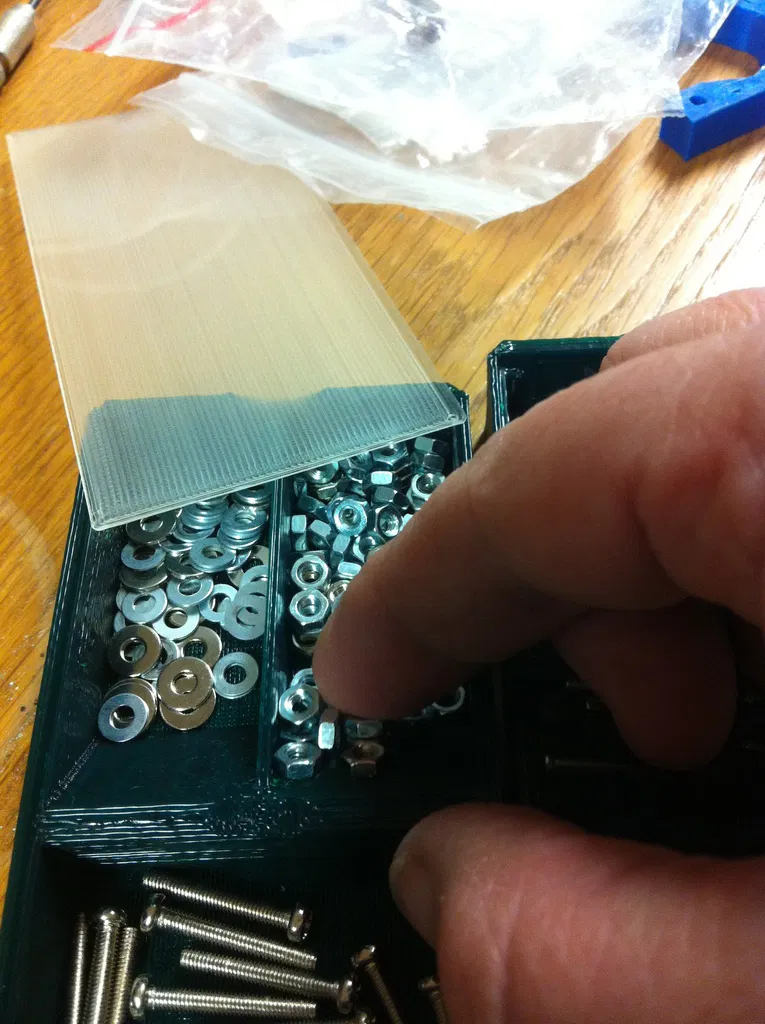

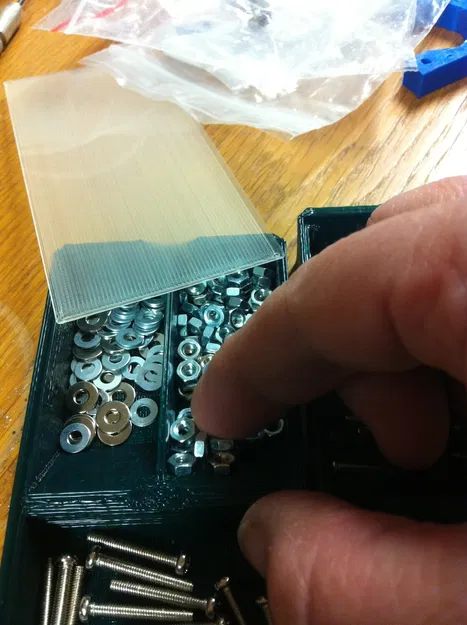

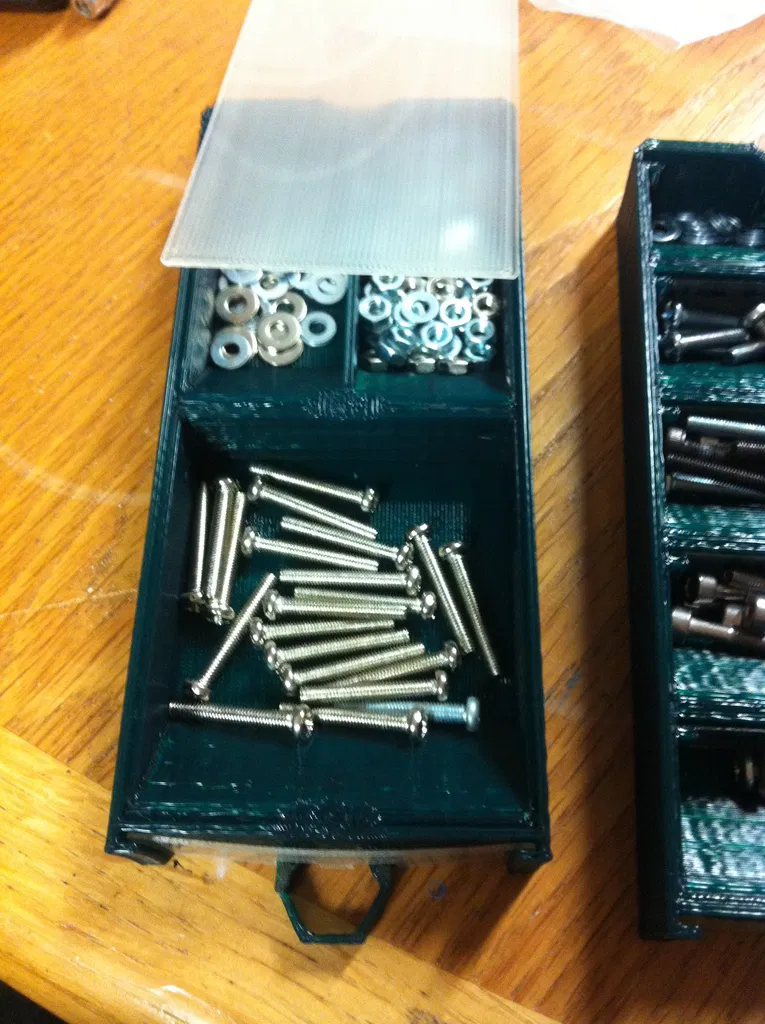

book_shelf_store_2 - file này có đầy đủ các thiết lập và module để in phần vỏ và các ngăn kéo với số lượng ô khác nhau; có/không có mặt nghiêng để dễ lấy mấy món nhỏ khó chịu ra khỏi ô; và có/không có nắp để mình khỏi làm rơi long đền văng đầy sàn. Hướng dẫn nằm trong phần comment, hoặc bạn cứ đổi vài tham số rồi xem kết quả. Mình cũng thiết kế nhãn in được, nhưng cuối cùng mình in nhãn trống rồi tự viết lên.

Mặc định nó không generate gì hết, nên bạn phải bỏ comment (uncomment) module bạn muốn in hoặc tự gọi module.

Bạn cũng cần các file này trong cùng thư mục:
thread_calc & printer_settings giúp bạn làm đồ theo bề rộng tính bằng số “threads” nhất định, dùng model chuẩn rectangle + 2 semicircle cho việc tính thread_width và build_width. Nên kết hợp với việc set thread_width trong Slicer (print settings/Advanced trong Sic3r)
rodsandholes - một bộ hàm để set đường kính và số cạnh của cylinder sao cho đúng đường kính trong hoặc ngoài (internal/external diameter) cho một thanh (rod) hoặc một cái lỗ
metric_sizes - một bộ số liệu để tạo lỗ cho bu lông và đai ốc hệ mét..

Category: Tool Holders & Boxes
