Anysize Technic Strut – Thanh giằng/link tuỳ size tương thích Lego Technic

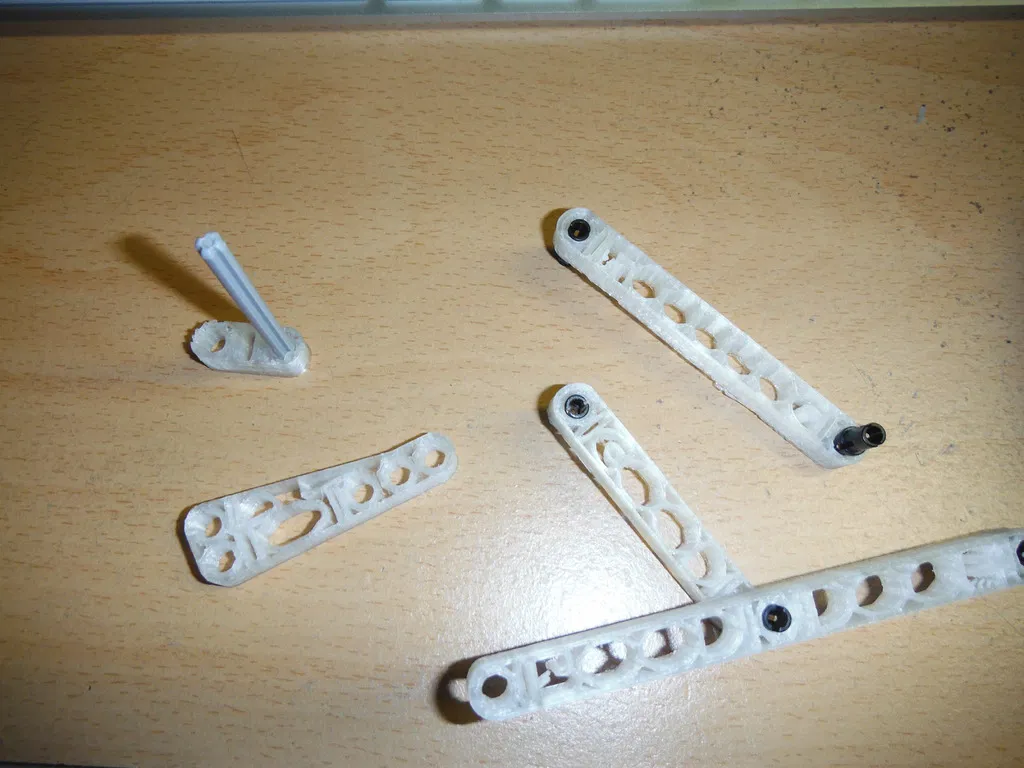

Đây là các link/thanh giằng/tam giác kích thước tuỳ chỉnh, tương thích với connector của Lego Technic. Bạn có thể dùng để dựng các linkage theo ý mình. Mình có kèm luôn kích thước linkage Jansen Leg với mục tiêu in ra một con walker.

Bạn có thể ghi chú hai đầu của các link bằng chữ cái, việc này hỗ trợ lúc lắp ráp rất nhiều.

Lưu ý là thiết lập trong Slicer cực kỳ quan trọng để các connector lắp vừa khít. Mình khuyên nên in thử vài mẫu test trước khi làm những món lớn.

Để làm cho nhẹ nhàng dễ bắt đầu, mình khuyên nên chỉnh sửa file Jansen Leg trước. Cũng cần lưu ý là các điểm của tam giác đi theo chiều kim đồng hồ A->B->C. l1 là A->C, l2 là A->B và l3 là B->C.

Nếu bạn muốn đào sâu hơn thì có thể thử đọc/giải mã lego_beams.scad. Mình có xem lại; và dù mình là người viết nó (từ rất nhiều năm trước) thì cũng thấy hơi khó hiểu. Nhưng theo tinh thần “if it ain't broke don't fix it” thì hiện tại mình cứ để nguyên vậy.

BlockLetters.scad có các chữ cái để khoét/cắt ra (không có phần hình bên trong). rodsandholes.scad có code cho các hình đã được chỉnh đúng để tạo rods và khoét holes.

Print Settings

Printer:

Marlin

Rafts:

Không quan trọng

Supports:

Không

Resolution:

Độ rộng line 0.4mm

Infill:

KHÔNG DÙNG

Notes:

Mất rất lâu để chỉnh đúng các thiết lập và có thể bạn sẽ phải tinh chỉnh thêm tham số o trong lego_sizes, cùng với NozleDiameter và LayerHeight trong slicer của bạn. Bạn có thể đạt line width 0.4mm với nozzle 0.3 và layer height 0.1, đây là thiết lập mình dùng.

Quan trọng là đừng dùng infill, nhựa dư sẽ làm phình chi tiết và các connector sẽ không lắp vừa.

Category: Construction Toys
