Các Tấm Mech Plates Tương Thích Lego (Lego Compatible Mech Plates)

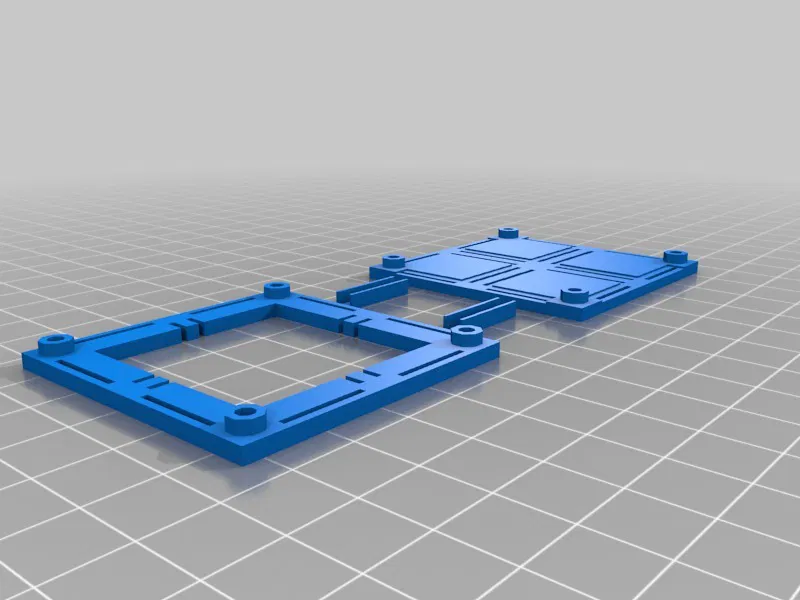

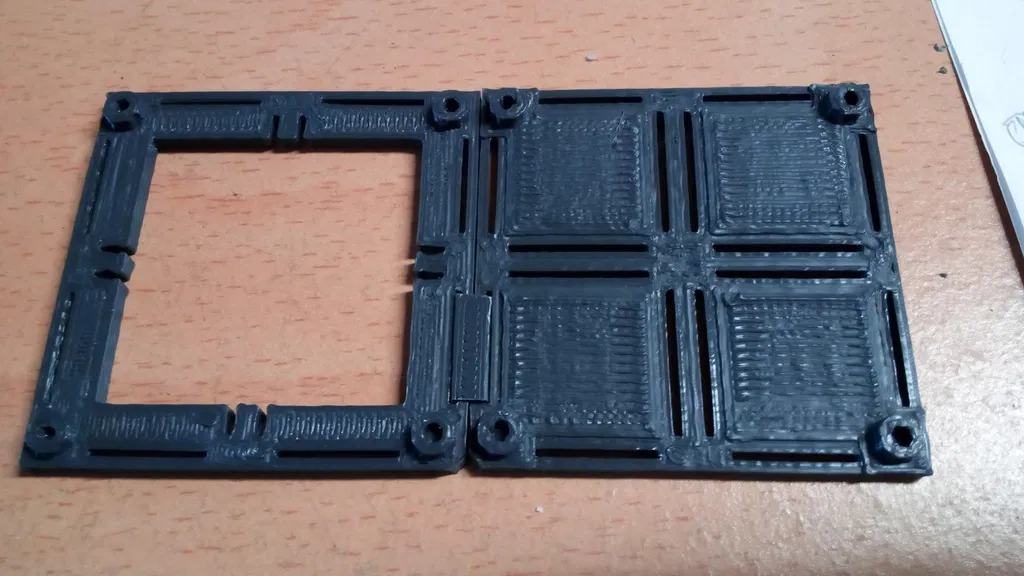

Phản hồi từ Mech Paltform nói là sẽ rất hay nếu có thể nối các tấm plate cơ bản lại với nhau. Vì vậy mới có V2: bạn vẫn làm platform được, nhưng còn có thể ghép các plate lại để tạo thành một bàn chơi (game board) lớn. Bạn có thể in mấy cái clip để giữ chúng với nhau, hoặc bẻ nhẹ một miếng bìa (card) hay dây kẽm (wire). Chỉnh các tham số x và y để được plate lớn hơn, hoặc dùng round_frame để làm loại cong cong.

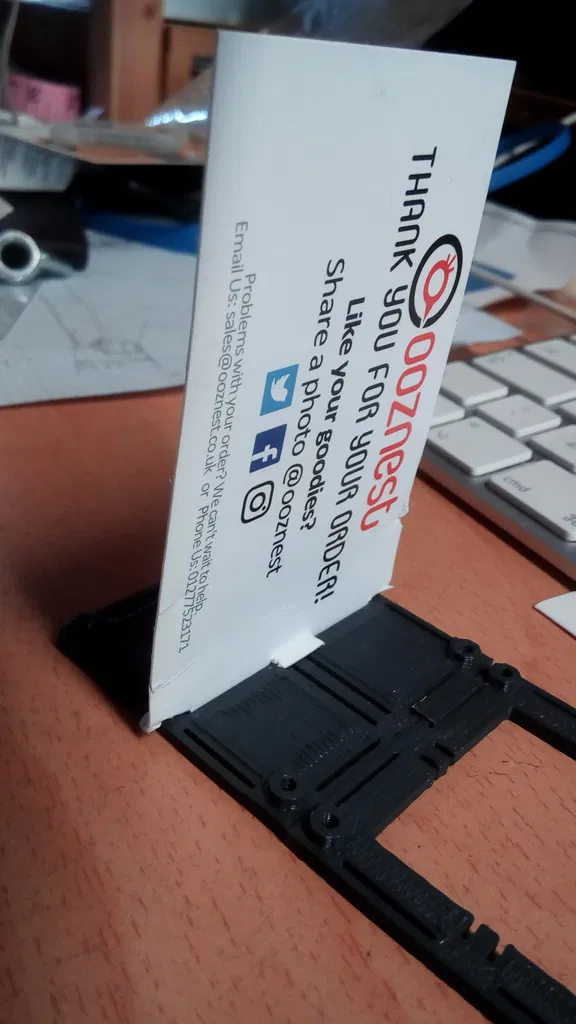

Bạn có thể dùng bìa để làm tường, với các tab để gài vào khe giữa các tile. Hoặc in bằng nhựa mấy miếng có cửa, cửa sổ, texture bề mặt… nếu bạn làm thì nhớ chia sẻ nha :)

Mọi thứ nằm trong file LMechPlatform2.scad và trong đó cũng có một ít hướng dẫn. Hy vọng cách đặt tên module và parameter đủ dễ hiểu, nhưng nói chung bạn cứ thử chỉnh các parameter trong các module để xem nó ra sao. Theo quy ước của mình, mình implement module sau phần code (comment lại khi không cần). Các miếng test mình đã in nằm ở đầu file.

Các file include là bộ tiêu chuẩn của mình để khoan lỗ và làm thanh (rod) đúng kích thước (rodsandholes.scad), và một thuật toán để tính sao cho tường có bề dày là một số nguyên “thread” (thread_calc.scad và printer_settings.scad). Nếu bạn nhập đường kính nozzle và layer height vào file printer settings thì thread_calc sẽ tính dựa trên mô hình hình chữ nhật + 2 nửa hình tròn. Có thể bạn sẽ phải “ép” slicer làm đúng kiểu đơn giản này (advanced sttings trong Slic3r: set thread width = nozzle_diameter + layer_height). Tường của các clip chỉ rộng đúng 1 thread, bạn cần tick tham số “detect thin walls” trong Sic3r để in được. Các slicer khác chắc cũng có tuỳ chọn tương tự ở đâu đó thôi!

Print Settings

Printer:

mofified Mendel

Rafts:

No

Supports:

No

Resolution:

0.4mm nozzle 0.2 layer height

Infill:

20%

Filament: any PLA, ABS & PETG -

Notes:

Cần in được tường 1 thread trong slicer thì mới in được các clip.

Category: Toy & Game Accessories
