Plate & kẹp giữ cho 2020 T-Slot (mọi kích thước) và gá thanh rod

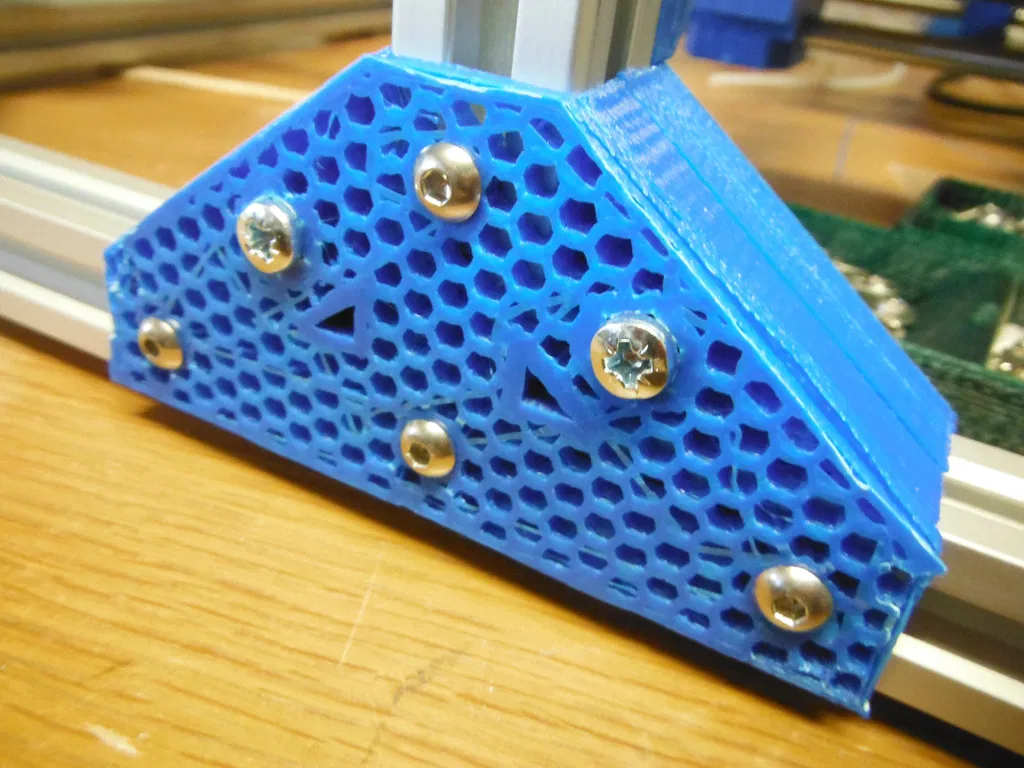

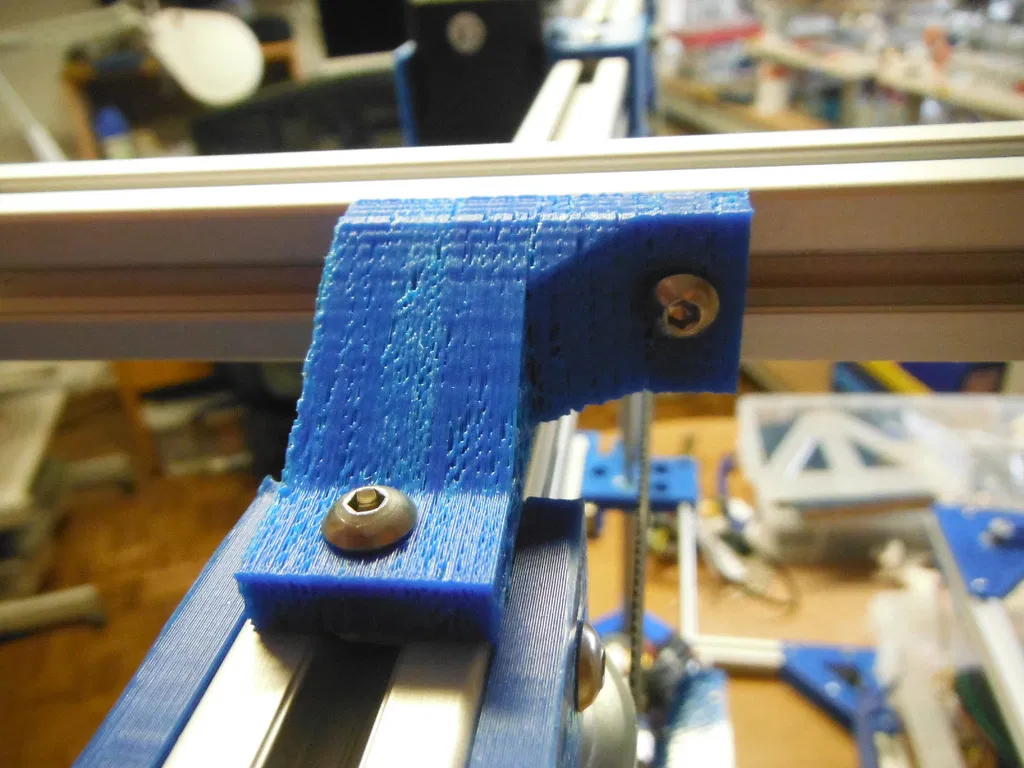

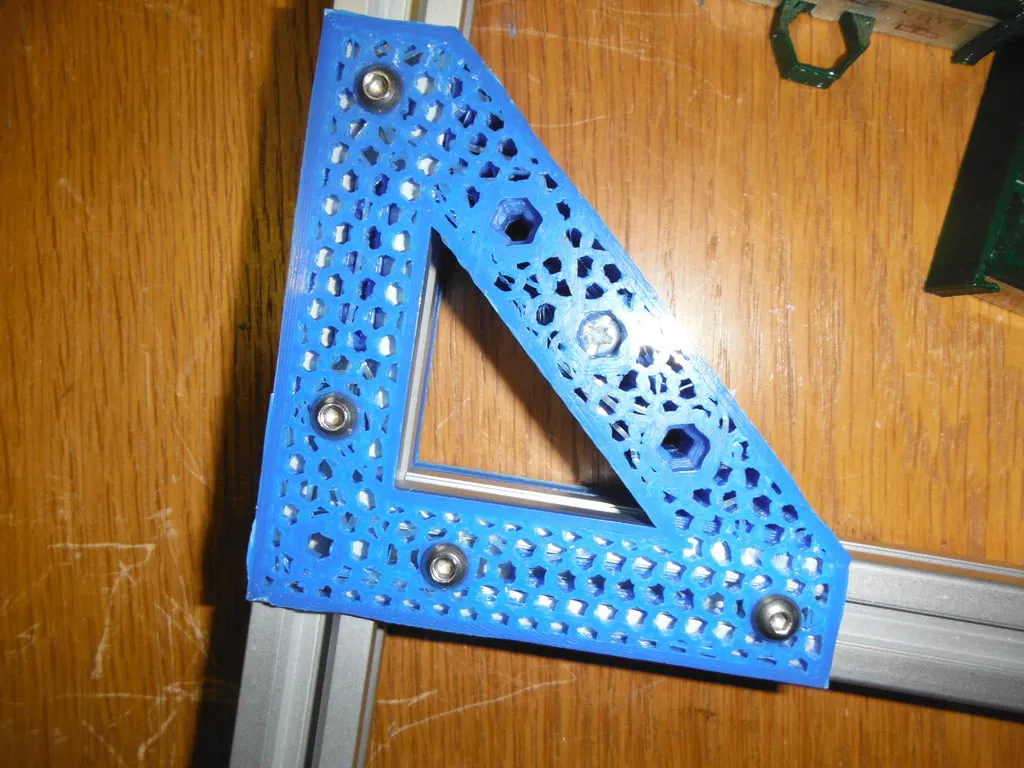

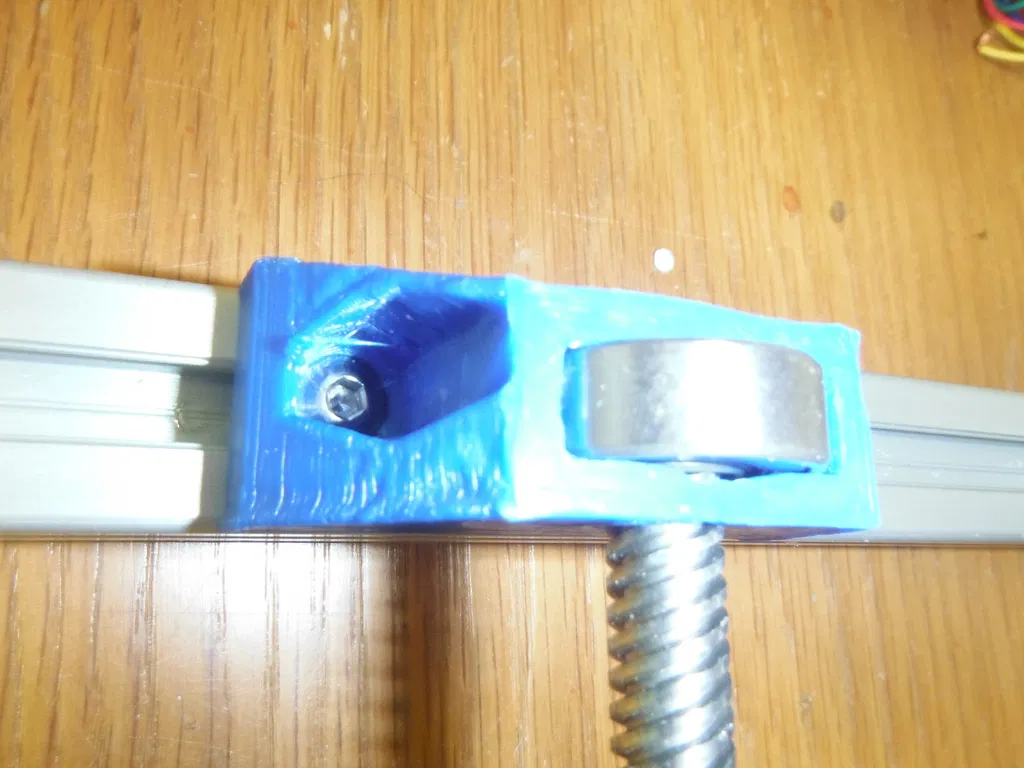

Các tấm plate và bộ gá/mounting cho kết cấu T-slot 20x20. Bạn có thể in ra bất kỳ kích thước nào hợp nhu cầu bằng các file SCAD. Nếu bạn in 2 plate giống hệt nhau, bạn có thể bắt ốc để kẹp lại với nhau ở trên và dưới bằng ê-cu và bu-lông M4.

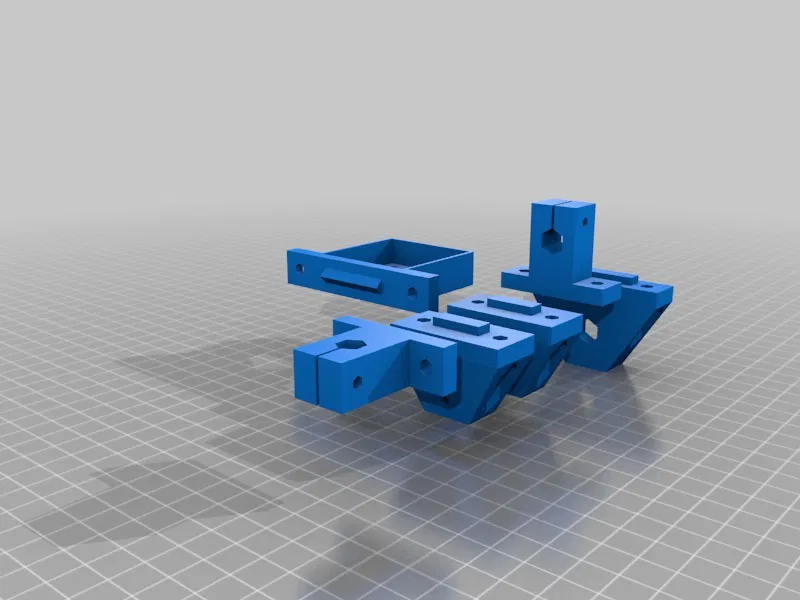

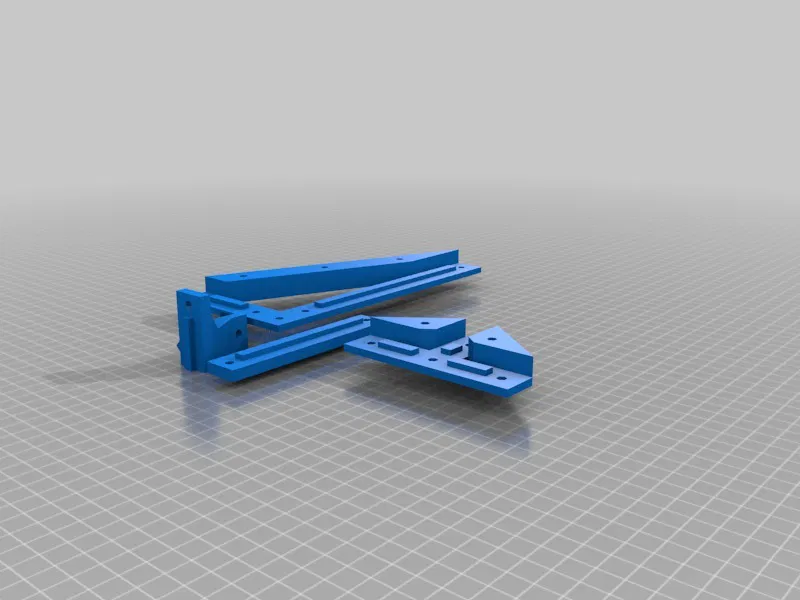

Trong file scad có một sơ đồ mô tả phần lượng giác (trig) dùng cho connection_plates. Các file STL chỉ là ví dụ minh hoạ cho những gì bạn có thể làm.

Print Settings

Printer:

RepRap Modified

Rafts:

No

Supports:

No

Resolution:

0.4 Nozzle 0.2 layer height

Infill:

25%

Notes:

Độ phân giải không quan trọng với các chi tiết này.

Custom Section

SCAD Stuff

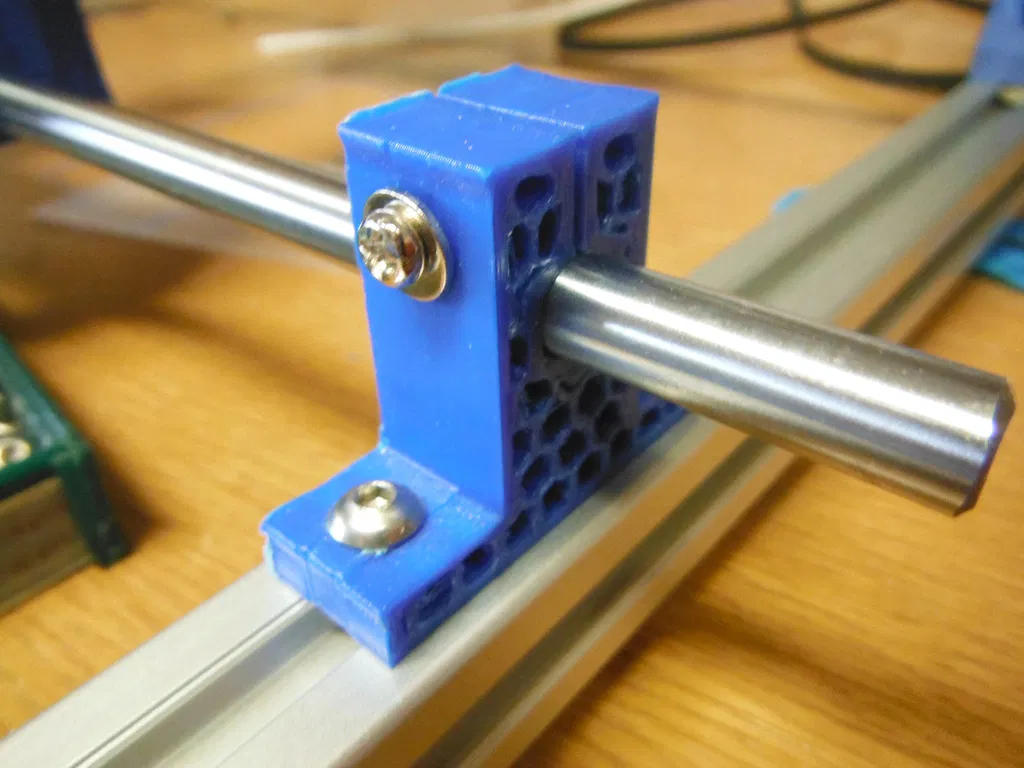

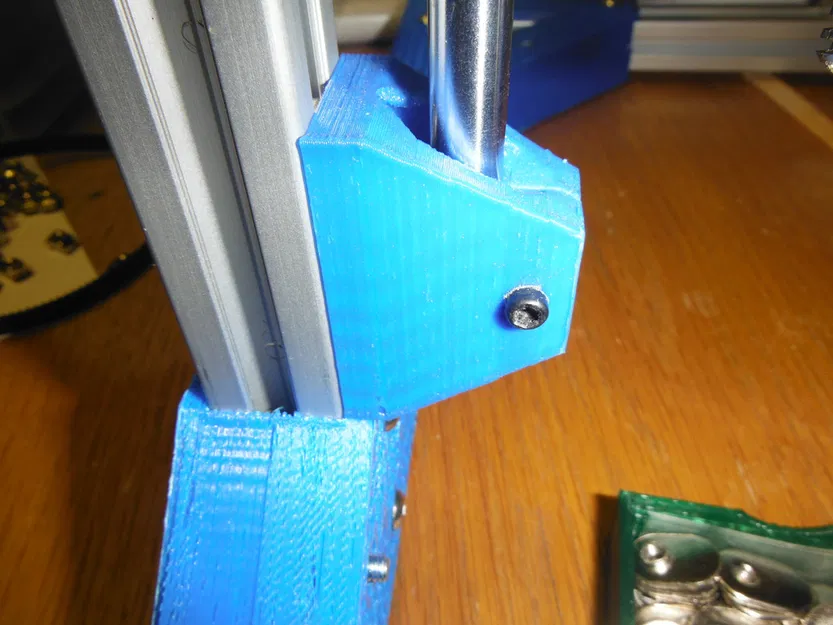

Những thứ cần tạo nằm trong các file connection_plates và 8mm_rod_holder, tên gọi cũng khá dễ hiểu (theo mình nghĩ!).

Bạn sẽ cần mở ra rồi comment (tắt) các ví dụ của mình, hoặc tự tạo một file SCAD riêng và dùng lệnh use '< '>.

Bạn cũng cần có các file này trong cùng thư mục:
common_shapes; một số tam giác và linh tinh.
thread_calc & printer_settings cho phép bạn tạo chi tiết có bề rộng theo số “thread” nhất định, dùng mô hình tiêu chuẩn rectangle+2semicircle để tính thread_width và build_width. Bạn nên kết hợp việc này với việc đặt thread_width trong Slicer của bạn (print settings/Advanced trong Sic3r)
rodsandholes - một bộ hàm để đặt đường kính và số cạnh của cylinder sao cho đúng kích thước đường kính trong hoặc ngoài cho rod hoặc cho lỗ
metric_sizes - một bộ các giá trị số để tạo lỗ theo chuẩn metric cho bu-lông và ê-cu..
