Giá đỡ cuộn filament 1kg cho máy in 3D

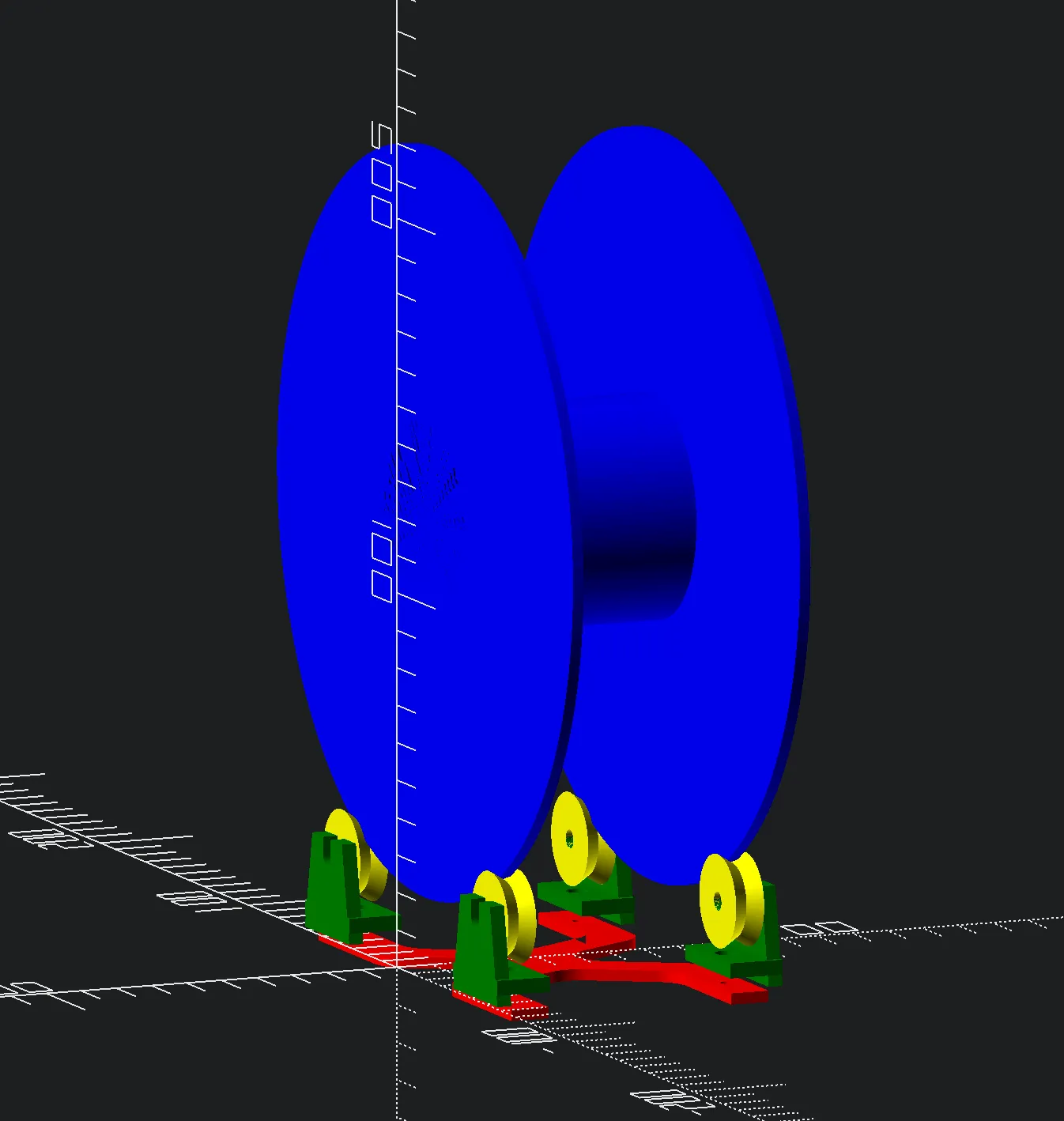

Đây là một giá đỡ cuộn mà tôi thiết kế trong OpenSCAD để tôi có thể điều chỉnh nó cho các tình huống khác nhau. Phiên bản hiện tại không dễ tùy chỉnh, nhưng tôi sẽ bao gồm mã nguồn trong trường hợp bạn muốn tìm hiểu thêm.

Hướng dẫn

In ra phần đế, bốn con lăn và bốn giá đỡ con lăn. Các giá đỡ con lăn nên được in "ngửa". Các con lăn nên được in phẳng.

Các con lăn vừa khít vào trục 5mm. Tôi đã sử dụng thanh nhôm cắt theo chiều dài.

Gắn các giá đỡ con lăn vào đế bằng vít M3 5mm hoặc keo.

Tôi đã thêm các hình vuông nhỏ bằng giấy làm vòng đệm/bạc đạn vì tôi nghĩ rằng tôi sẽ cần thêm một ít mỡ lithium trắng nơi mà các trục nghỉ trong các giá đỡ. Hóa ra tôi không cần phải lo lắng về điều đó.

Bản in của tôi

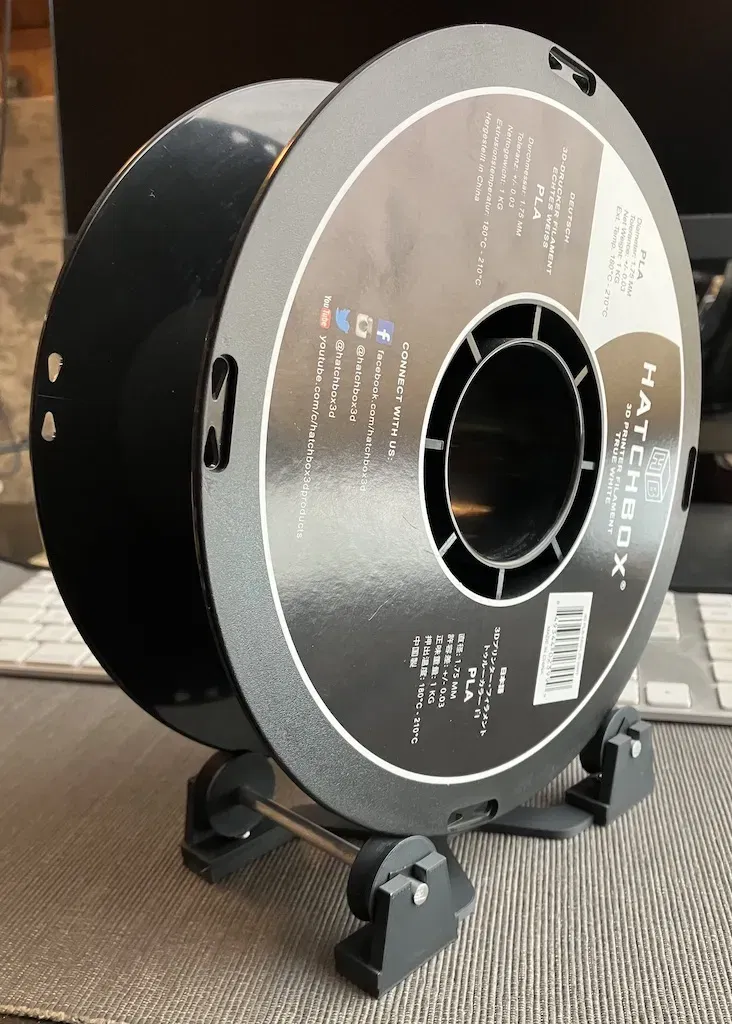

Tôi đã in cái này trên cài đặt DRAFT 0.25mm sử dụng Hatchbox Matte Gray PLA trên một chiếc Prusa MINI+.

Tùy chỉnh

Mã nguồn là một mớ hỗn độn. Có lẽ bạn sẽ muốn loại bỏ các phần mà bạn không cần.

Tôi có thể tải lên một phiên bản mới với tùy chỉnh phù hợp như chiều rộng cuộn, điều chỉnh chiều cao, v.v.

Một điều hay mà mã này làm là nó sẽ cố gắng cho bạn biết nếu khoảng cách và chiều cao con lăn bạn đã sử dụng sẽ dẫn đến việc cuộn filament quá cao để vừa vào hộp khô. Thật không may, nó được thiết lập cho hộp khô của tôi, vì vậy đó là một tham số khác mà tôi có thể thêm vào trong trình tùy chỉnh trong tương lai.

Có mã để in một khay hút ẩm sẽ vừa với hộp Snapware mà tôi đang sử dụng với các giá đỡ cuộn này nhưng nó quá lớn để in trên MINI+ của tôi, vì vậy tôi sẽ phải tìm ra cách khác để giữ hút ẩm của mình.
