Sovol SV07 Gantry Leveler (căn thẳng X-Gantry, có ngàm nam châm)

🇩🇪 SV07 X-Gantry Leveler với ngàm gắn nam châm

🔧 Mục đích

Tool này mình thiết kế riêng cho Sovol SV07 để căn chỉnh cơ khí cho X-gantry thẳng và song song với khung máy.

Sau khi vận chuyển, bảo trì hoặc dùng lâu ngày, gantry có thể bị vênh nhẹ. Việc này có thể gây ra:

• first layer không đều

• Z-banding thấy rõ

• layer không đồng nhất

• hình học khi in bị lệch

Tool này giúp khôi phục lại mốc tham chiếu cơ khí chuẩn.

⚠ Quan trọng

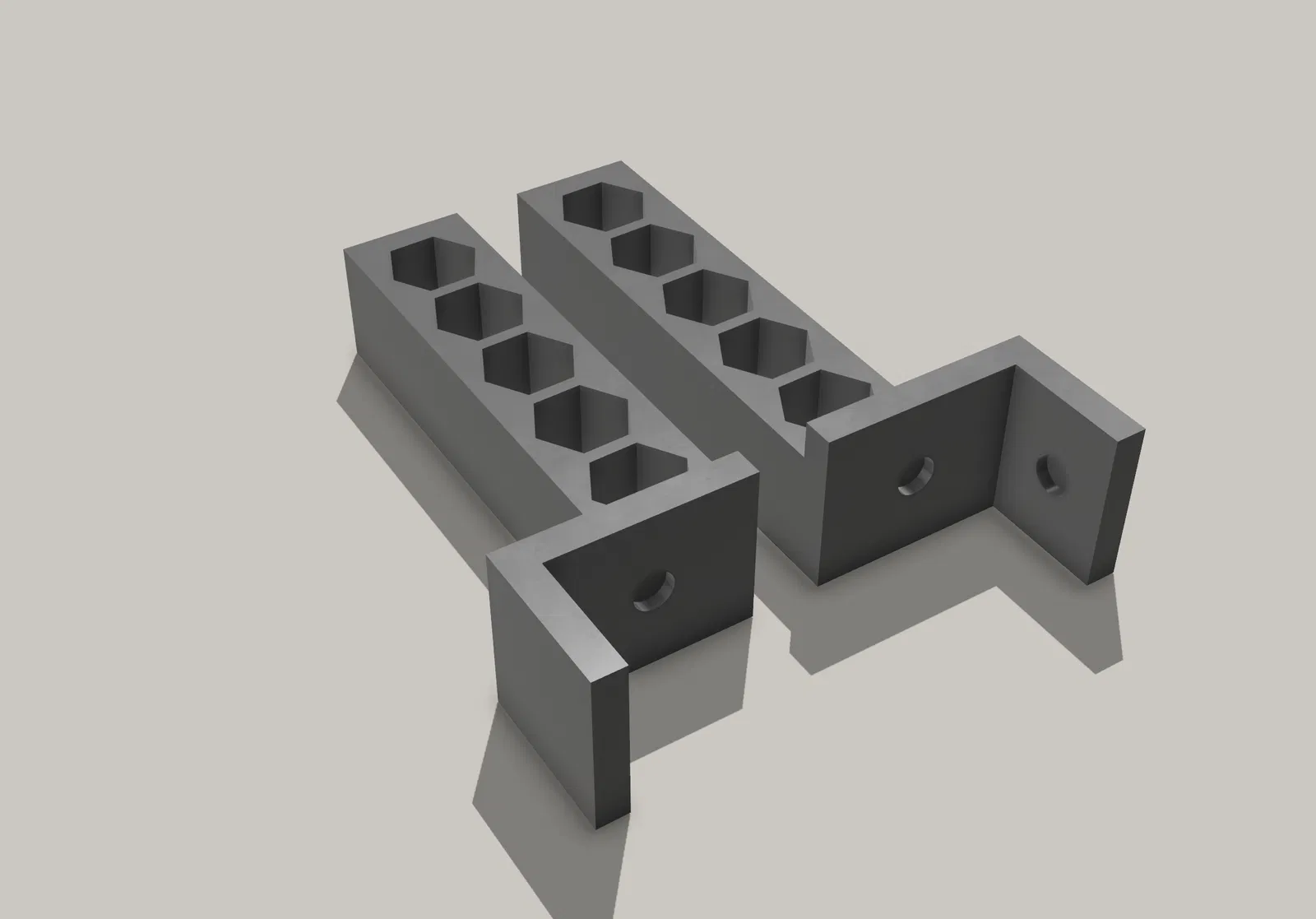

Có 2 bản khác nhau:

• Trái

• Phải

Vui lòng in 1 cái bên trái và 1 cái bên phải.
Hai phần này không giống nhau.

🧲 Ngàm gắn nam châm

Mặt dưới có lỗ để lắp:

Mỗi phần: 2 × nam châm Neodym 6x2 mm

Nam châm giúp bám khung chắc hơn trong lúc căn chỉnh.

Dán nam châm vào (khuyến nghị keo 502/CA glue hoặc epoxy).

🛠 Thiết lập in

• 10% infill là đủ

• Khuyến nghị 2–3 perimeters

• PLA hoặc PETG đều phù hợp

Đây là tool tham chiếu, không phải chi tiết chịu lực.

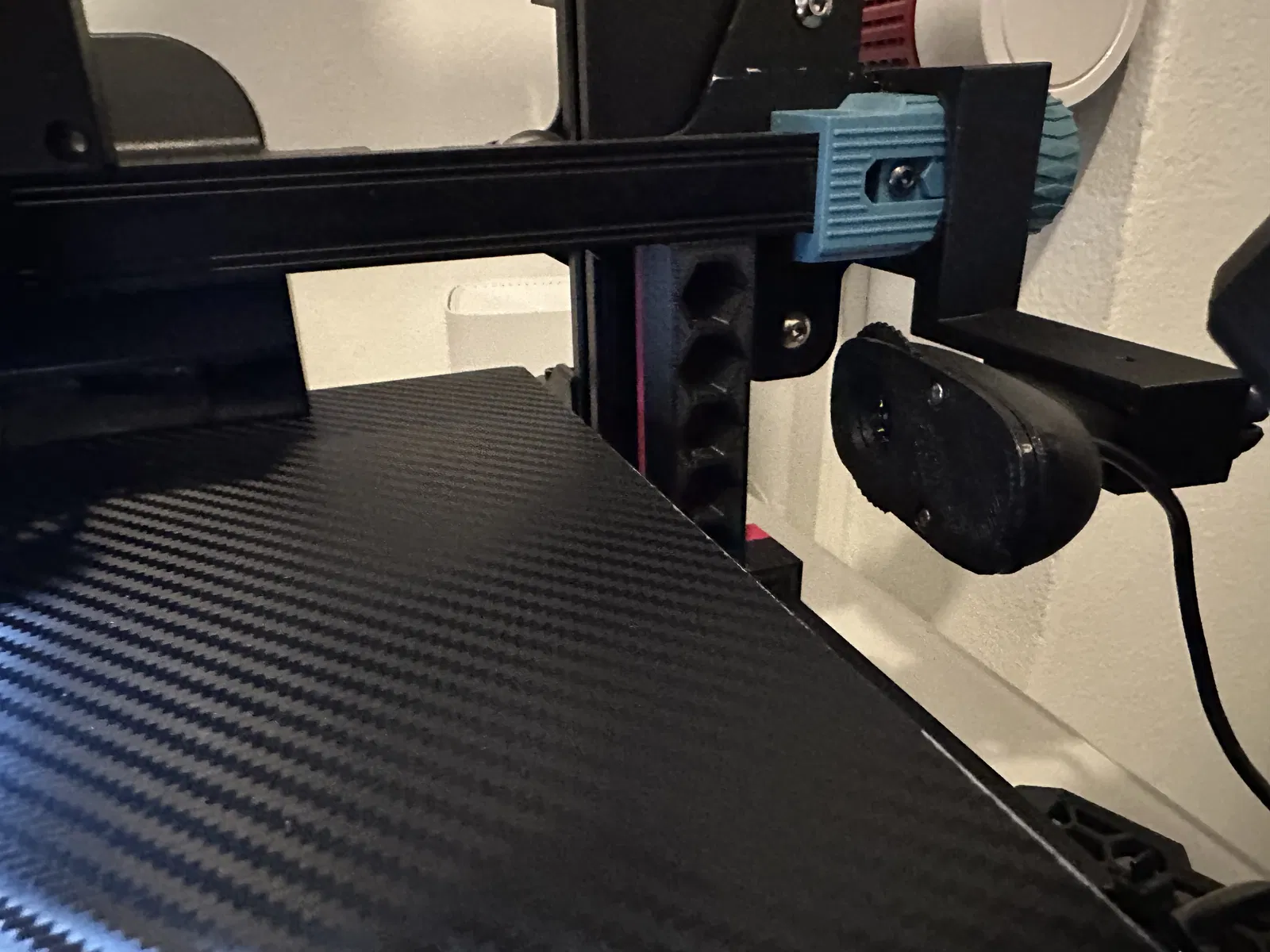

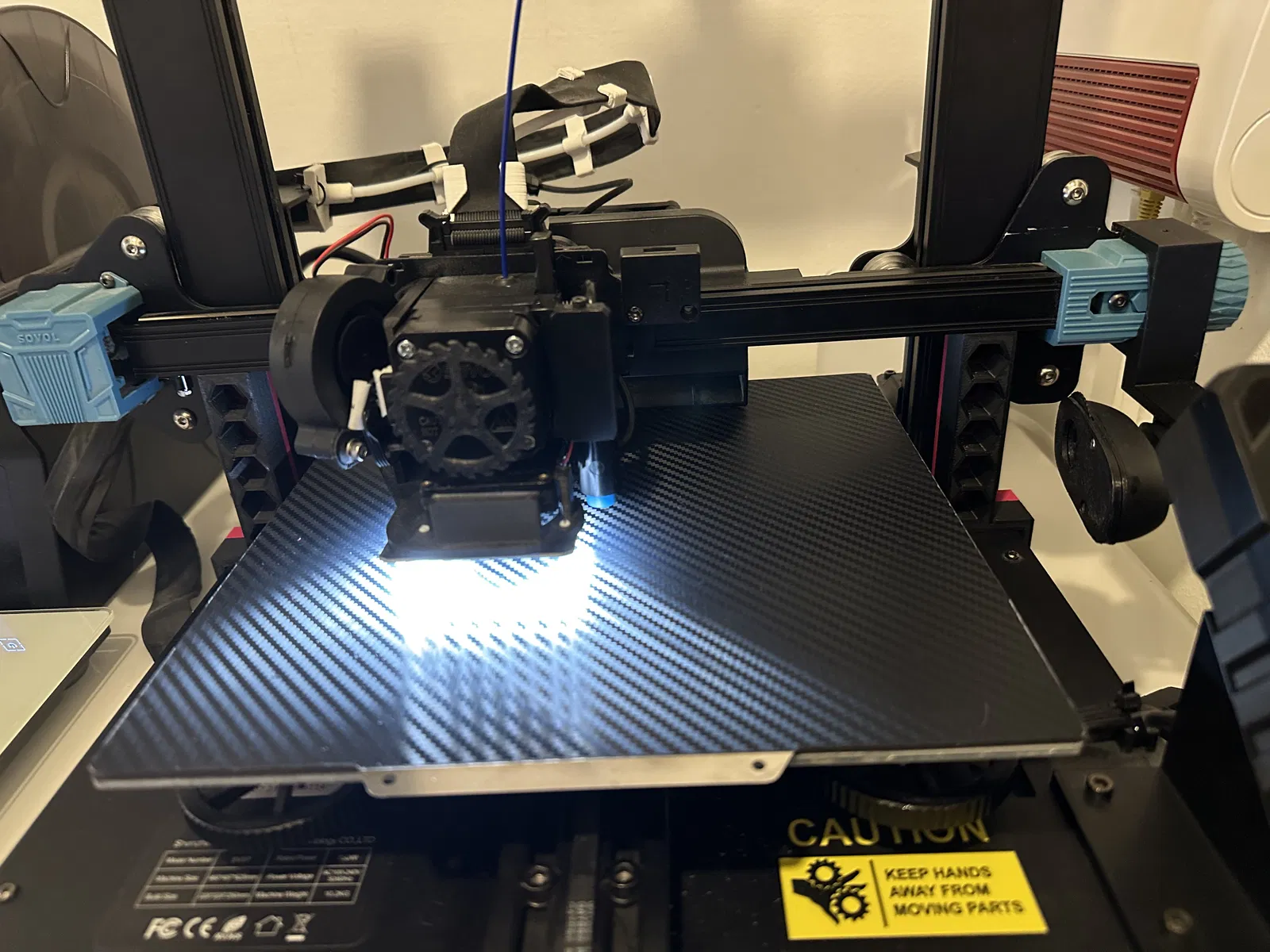

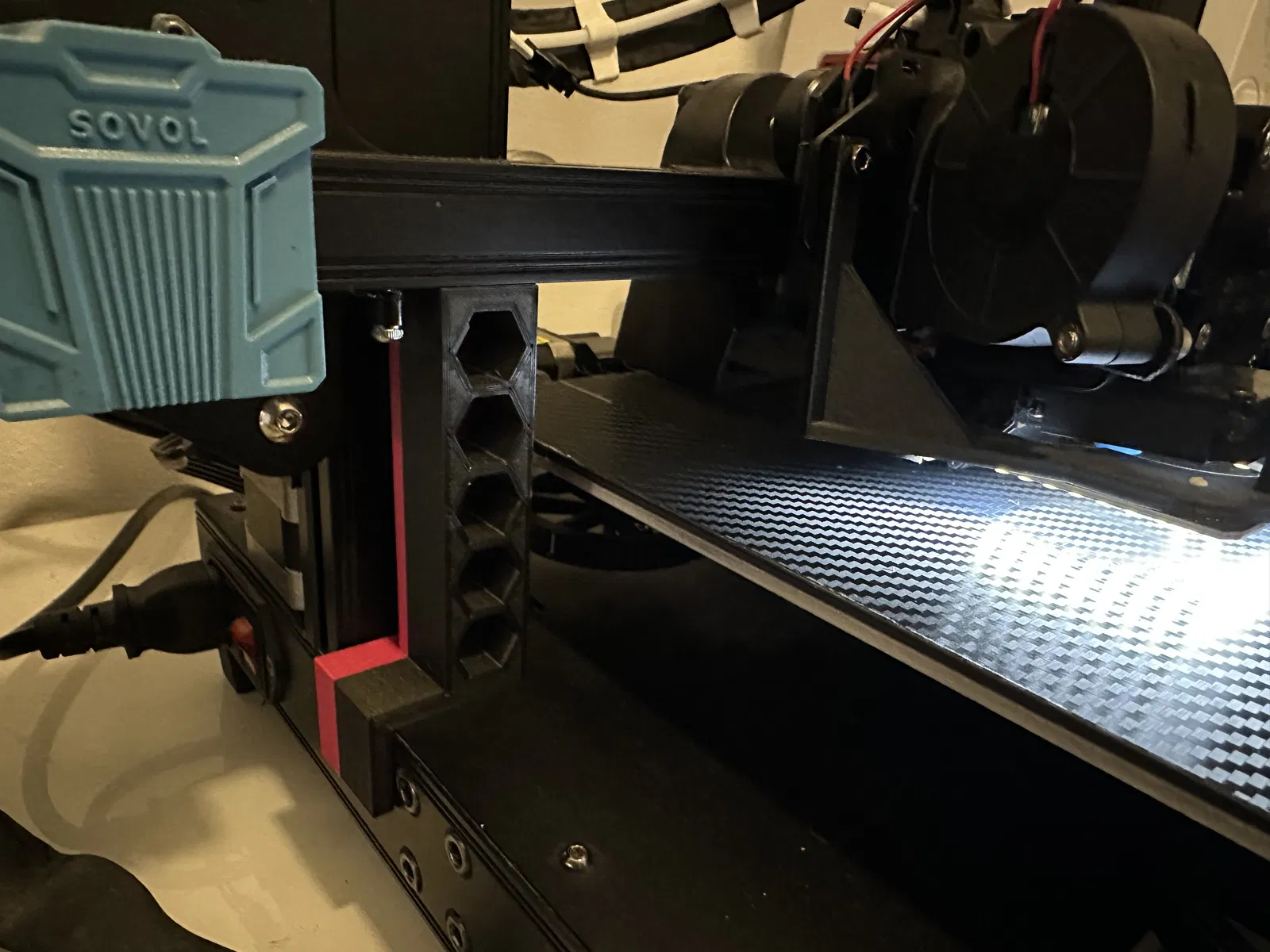

📐 Cách dùng

1. Tắt máy in hoàn toàn.

2. Đặt miếng trái lên phía trái của khung dưới.

3. Đặt miếng phải lên phía phải.

4. Hạ X-gantry bằng tay (xoay ở khớp nối stepper, xoay đồng thời cả hai bên) cho tới khi gantry tì lên cả hai tool.

5. Đảm bảo hai bên tì phẳng và sát.

6. Bật máy in lại.

7. Sau đó làm homing và bed leveling như bình thường.

Không cần nới khớp nối.
Không cần chỉnh bằng phần mềm.
Thuần cơ khí.

💡 Vì sao cách này hiệu quả

Khi tắt máy, Z-stepper không còn cấp dòng nên có thể xoay tự do để tự cân. Nhờ vậy gantry sẽ tự “ngồi” đúng theo mốc tham chiếu cơ khí mà không bị lực căng.

Ưu tiên độ chính xác cơ khí trước – phần mềm bù sau.

EN SV07 X-Gantry Leveler with Magnet Mount (Left & Right)

🔧 Mục đích

Tool này được thiết kế riêng cho Sovol SV07 để căn thẳng và căn chỉnh cơ khí cho X-gantry.

Sau khi vận chuyển hoặc bảo trì, gantry lệch nhẹ có thể gây:

• first layer không đều

• Z-banding thấy rõ

• chiều cao layer không đồng nhất

• hình học bị xéo/lệch

Tool này giúp khôi phục lại căn chỉnh chuẩn theo mốc tham chiếu cơ khí.

⚠ Quan trọng

Có 2 phiên bản khác nhau:

• Left

• Right

Vui lòng in 1 miếng Left và 1 miếng Right.
Hai miếng không giống nhau.

🧲 Ngàm gắn nam châm

Mặt dưới có lỗ để lắp:

Mỗi miếng: 2 × nam châm neodymium 6x2 mm

Nam châm giúp tool ổn định hơn và bám khung chắc trong lúc căn chỉnh.

Dán nam châm cố định (khuyến nghị CA glue hoặc epoxy).

🛠 Thiết lập in

• 10% infill là đủ

• Khuyến nghị 2–3 perimeters

• PLA hoặc PETG đều phù hợp

Đây là tool tham chiếu, không phải chi tiết kết cấu/chịu lực.

📐 Cách sử dụng

1. Tắt máy in hoàn toàn.

2. Đặt miếng Left lên phía trái của khung dưới.

3. Đặt miếng Right lên phía phải.

4. Hạ X-gantry thủ công thật cẩn thận (xoay cả hai stepper cùng lúc) cho tới khi nó tì lên cả hai tool.

5. Đảm bảo hai bên tì phẳng.

6. Bật máy in lại.

7. Thực hiện homing và bed leveling như bình thường.

Không cần nới coupler.
Không cần “mẹo” firmware.
Căn chỉnh cơ khí thuần túy.
