Tamiya RC - Roofrack cho classic Mini Cooper (1:10)

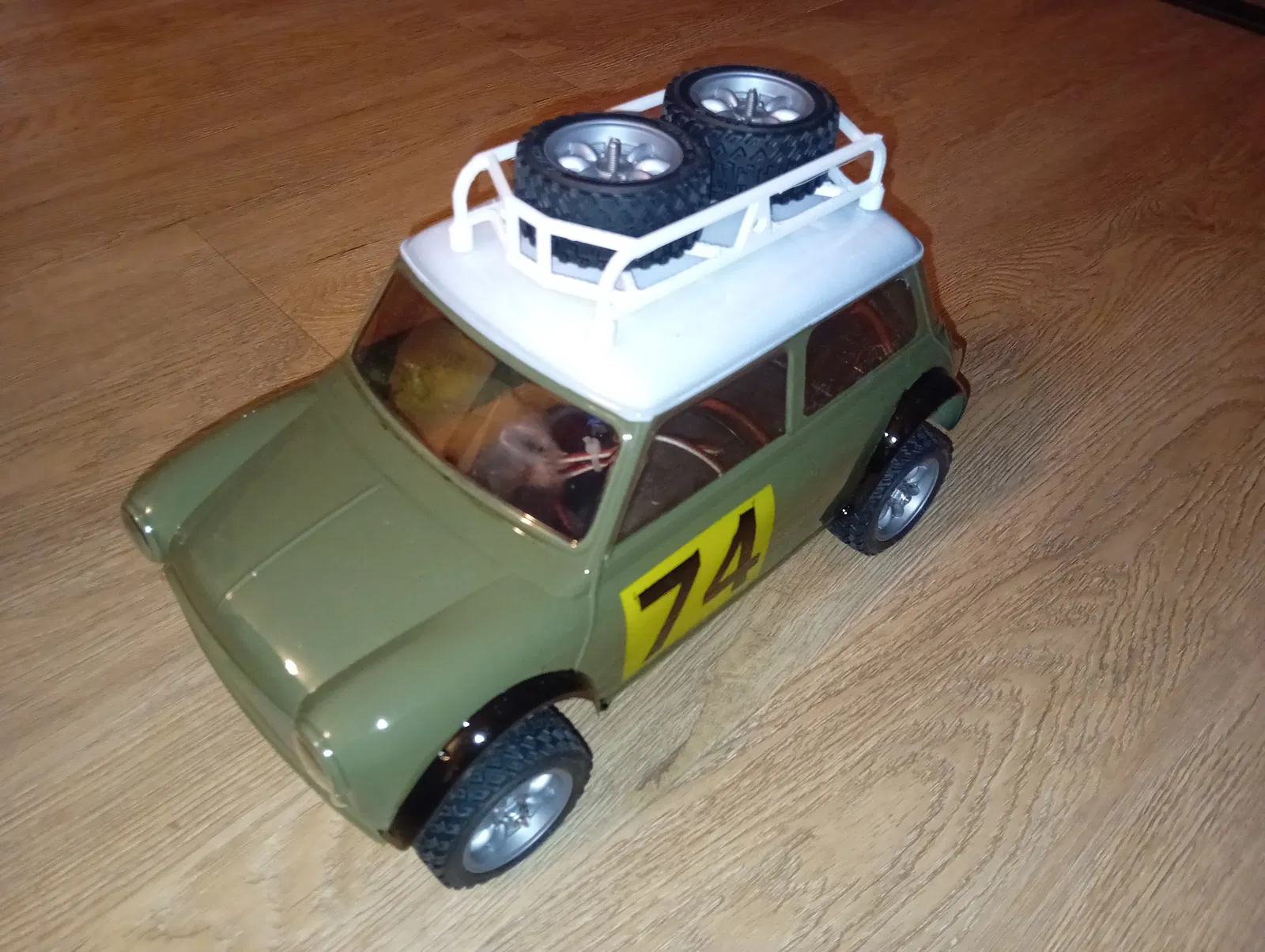

Mình thiết kế một cái roofrack cho xe RC Tamiya classic Mini Cooper của mình. Tỉ lệ của model là 1:10.

Mình cung cấp 2 file: roofrack và một holder bổ sung để gắn rally shield.

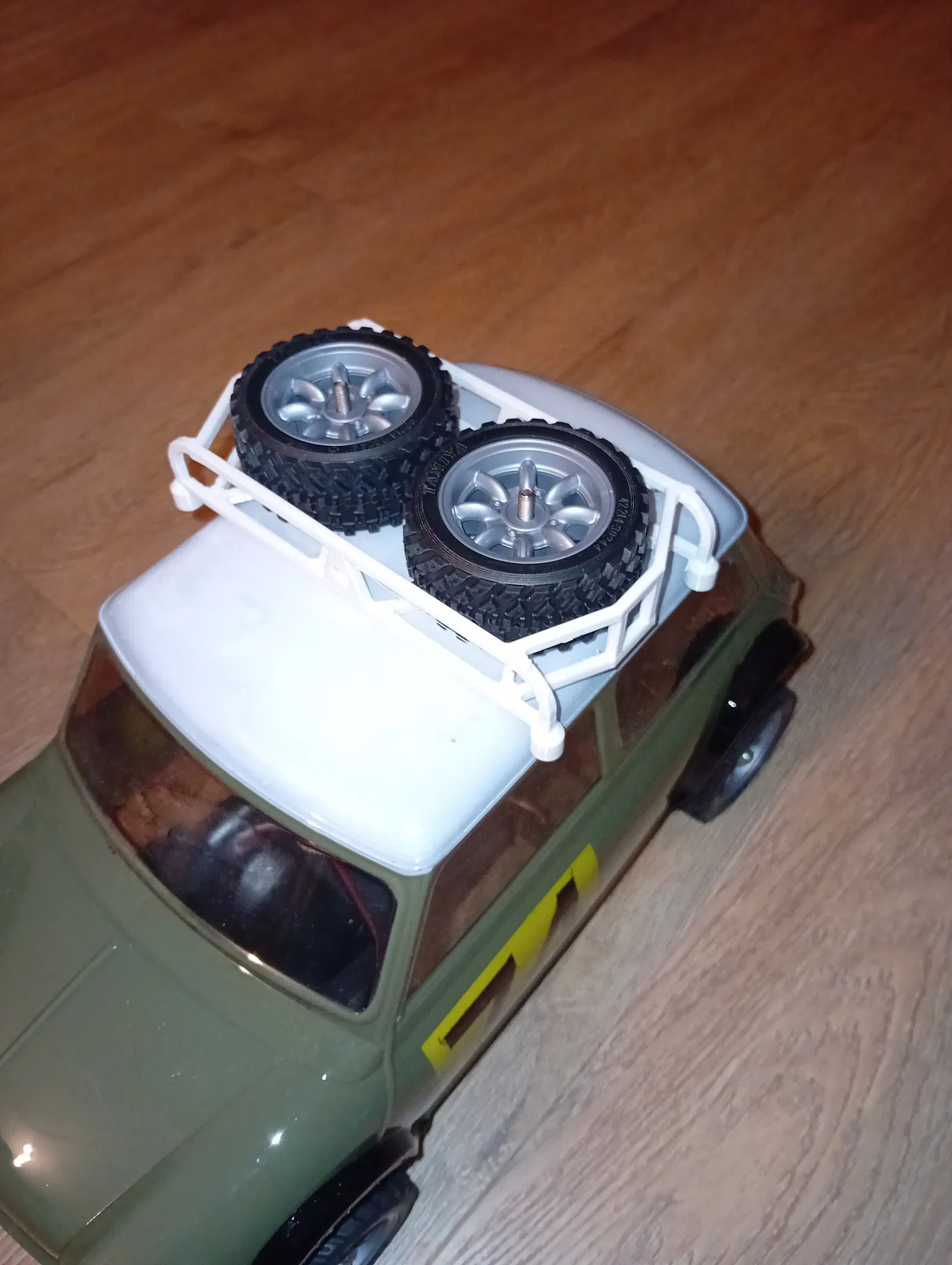

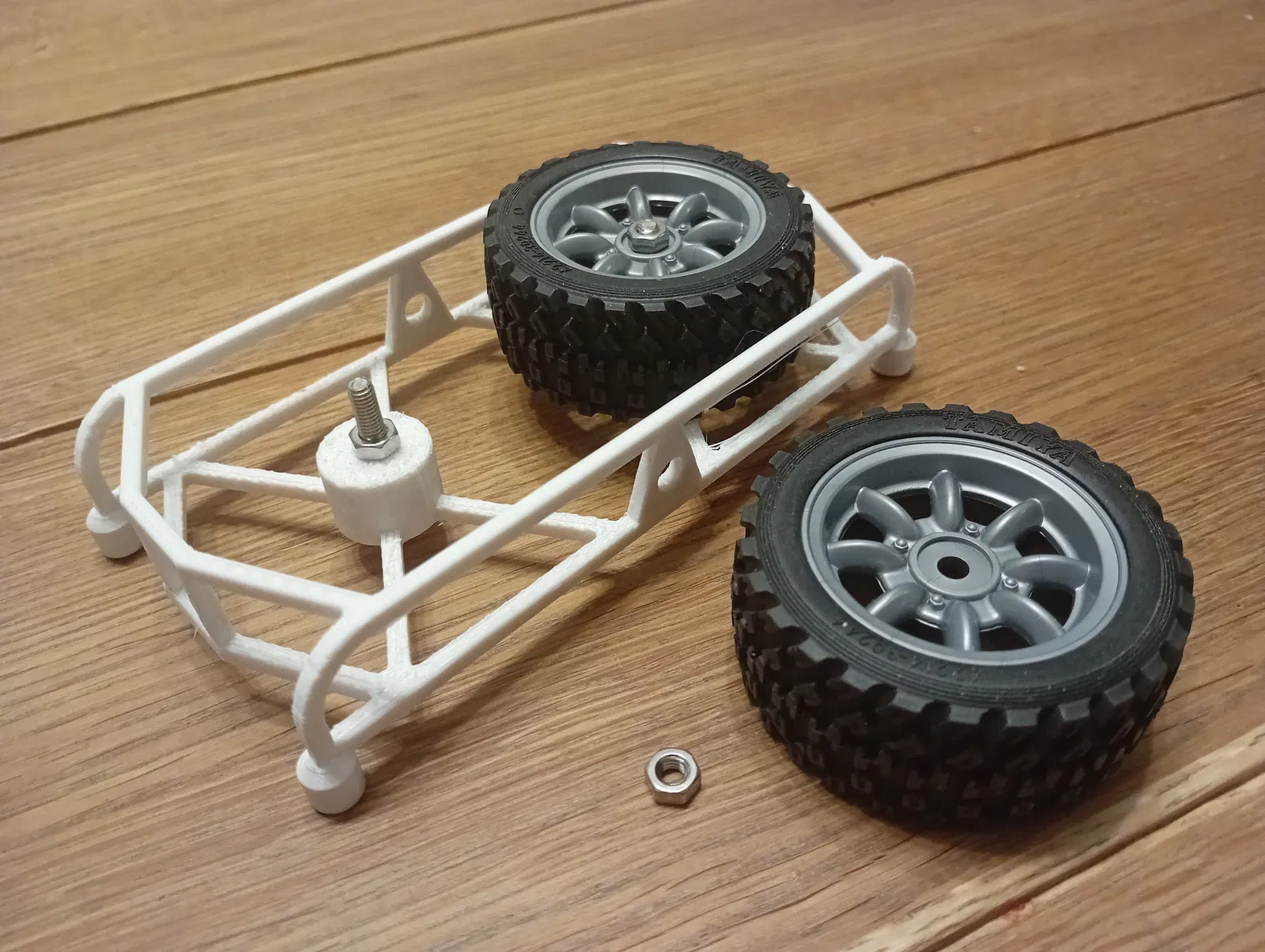

Roofrack được dựng dựa trên bánh/lốp RC Tamiya 60mm của mình. Vì vậy bề ngang của nó không vừa với thân xe RC. Do đó mình đặt nó theo góc 90 độ. Roofrack có 4 lỗ để gắn magnet (đường kính 5 mm, cao 3 mm). Mình gắn 4 nam châm lên roofrack. Mình cũng gắn 4 nam châm ở mặt trong của vỏ thân xe RC. Để giữ bánh xe cố định, mình dùng ốc DIN912 M4x20. Mình dùng một con tán để siết cố định con ốc, và một con tán thứ hai để cố định mỗi bánh.

Roofrack này dựa trên hình ảnh từ model Tamiya 24048, là một mẫu trưng bày tĩnh tỉ lệ 1:24.

Mình in roofrack theo kiểu úp ngược.

Vì vậy, phần cần thêm là:

- 8x magnet đường kính 5 mm x cao 3 mm

- 2x bu lông M4x20 (DIN912)

- 4x tán M4

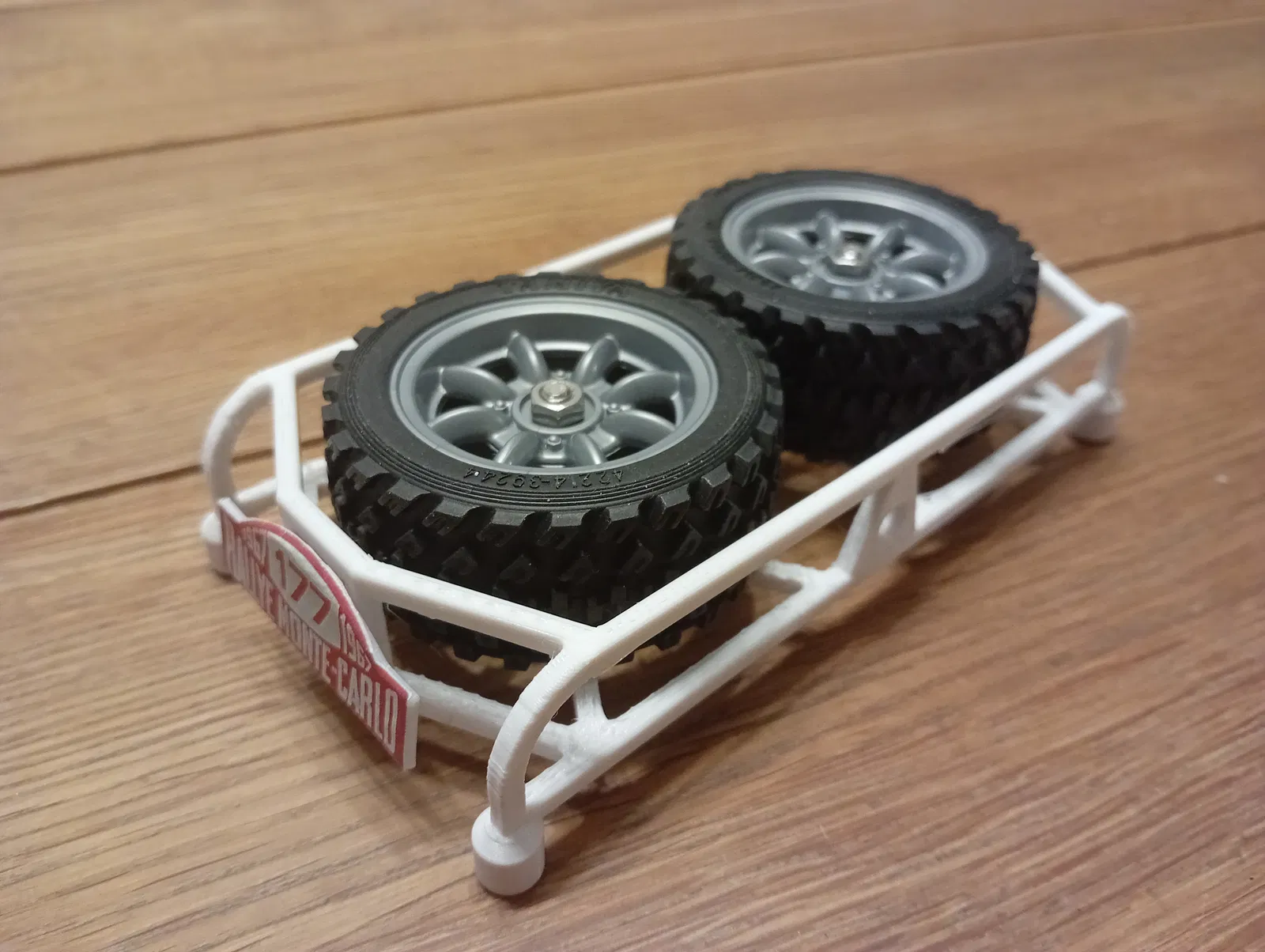

Thiết kế rally shield được dựng dựa trên decal của model Tamiya 24048 và được chỉnh lại về tỉ lệ 1:10. Mình dùng keo để dán shield vào roofrack. Mình cũng dùng keo để dán tấm shield đã in (in trên giấy) lên phần shield.
