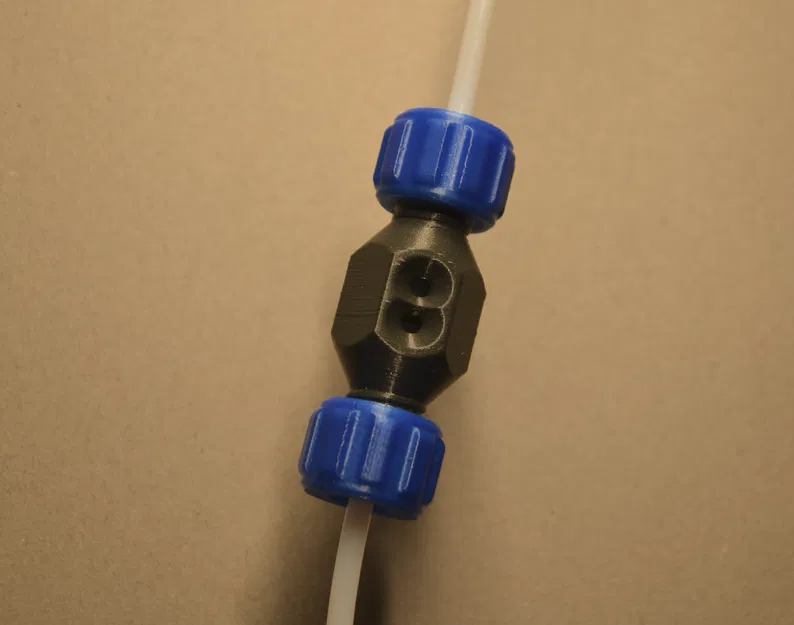

Đầu nối ống Bowden PTFE (PTFE bowden tube connector)

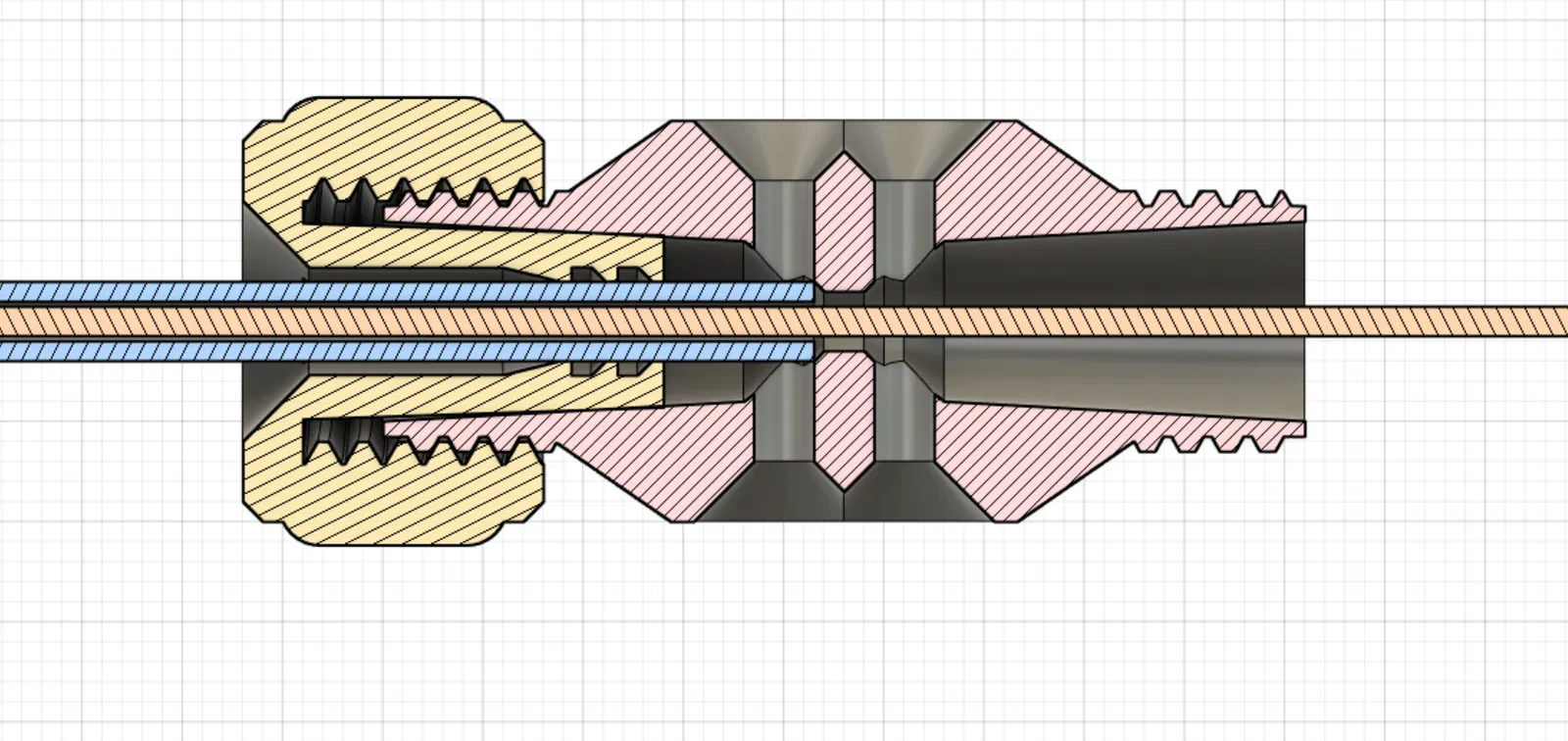

Đầu nối này không cần thêm bất kỳ phần cứng nào và dùng để nối các ống Bowden của bạn lại với nhau. Nhờ cơ chế của nó, bạn có thể gắn/tháo ống chỉ bằng cách vặn nhẹ nắp vặn một chút. Nếu bạn cần chỉnh sửa cho đúng nhu cầu sử dụng của mình, bạn cũng sẽ tìm thấy file .step để tải về

In ấn: Chỉ cần in bằng PLA theo đúng orientation đã cho. (Các nắp vặn đặt nằm trên mặt phẳng của chúng, phần thân giữa dựng trên đầu nhọn và thêm brim).

Chuẩn bị đầu nối: Tùy theo độ dung sai (tolerance) của máy in, bạn có thể cần “rơ” ren bằng cách siết và nới mỗi bên ít nhất 6 lần!

NOTE: Việc làm rơ ren được thực hiện khi chưa lắp ống Bowden.

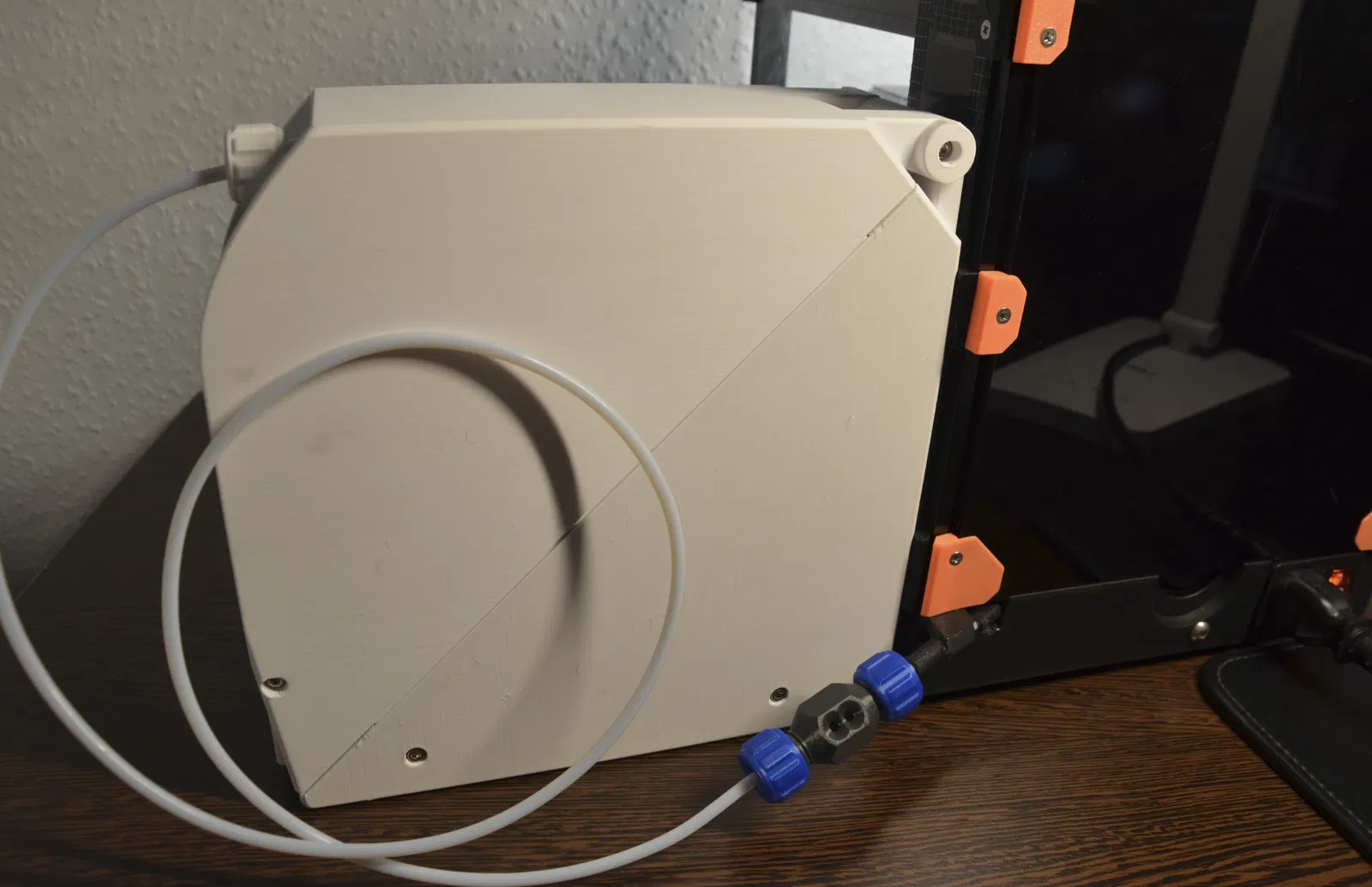

Chỉ siết bằng tay và KHÔNG BÔI TRƠN nếu bạn muốn dùng đầu nối trong cấu hình forward bowden. Dầu/bôi trơn có thể dính lên “răng” của nắp vặn và làm giảm độ bám chắc. Điều này không ảnh hưởng mấy nếu bạn chỉ dùng để nối MMU hoặc nối hộp spool/dry box vào máy in.

Cách dùng: Để đảm bảo khít chặt, luồn ống Bowden qua nắp vặn.

Sau đó trượt ống vào phần thân giữa. Đẩy vào cho tới khi bạn nhìn thấy ống Bowden qua một trong các lỗ quan sát.

Tiếp theo, trượt nắp vặn dọc theo ống Bowden về phía phần thân giữa và siết bằng tay cho tới khi nó không thể tuột ra.

Khi đã quen tay, bạn có thể để nắp vặn luôn gắn với phần thân giữa và chỉ việc trượt ống Bowden vào/ra.

NOTE: Nếu bạn muốn dùng đầu nối trong cấu hình forward bowden, bạn phải đảm bảo nhìn thấy các “vết cắn” trên ống Bowden. Những vết này do răng trên nắp vặn tạo ra khi siết chặt nhiều lần kèm theo thao tác “kéo” thêm. Khi đã có các vết này, chúng sẽ không tuột ra nữa.

Vì mình không còn dùng máy forward bowden hằng ngày nữa, nên mình test bằng chiếc Velleman K8400 cũ. Nó chạy 3 giờ không vấn đề. Mình sẽ không test thêm phần này vì chủ yếu là tò mò. Kết quả cho thấy có vẻ có thể dùng đầu nối này ngay cả trong điều kiện khá khắc nghiệt.

Nắp vặn này giống với nắp trong mẫu bowden tube feed trough của mình:

CHANGE LOG 17.04.2024
Đã thêm các file .step để bạn chỉnh sửa. Sẽ hữu ích nếu bạn muốn tích hợp một vài phần của model vào dự án riêng của bạn.

 CHANGE LOG 16.12.2025
Đã thêm file .3mf và .step để tải về nữa
