Vỏ hộp DROK LM2596-SDC LED 1 nút bấm 66x35mm (Buck Converter)

Có rất nhiều mẫu vỏ Buck Converter được đăng ở đây, mà không cái nào vừa với loại Buck Converter LED 1 nút bấm (66mm x 35mm) mà mình nghĩ là khá phổ biến, mình mua trên Amazon. (https://www.amazon.ca/gp/product/B00JUFJ1GA/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1).

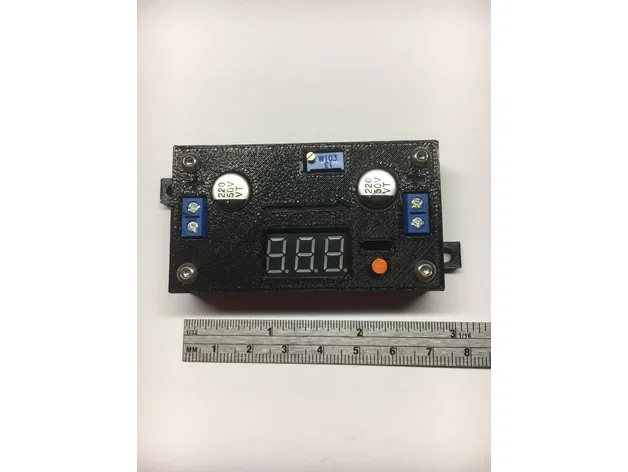

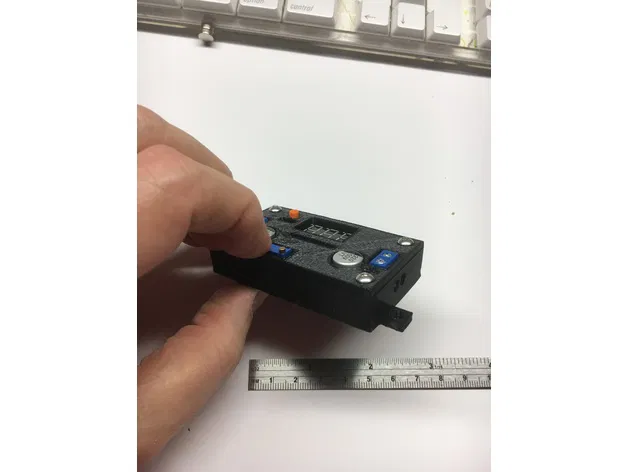

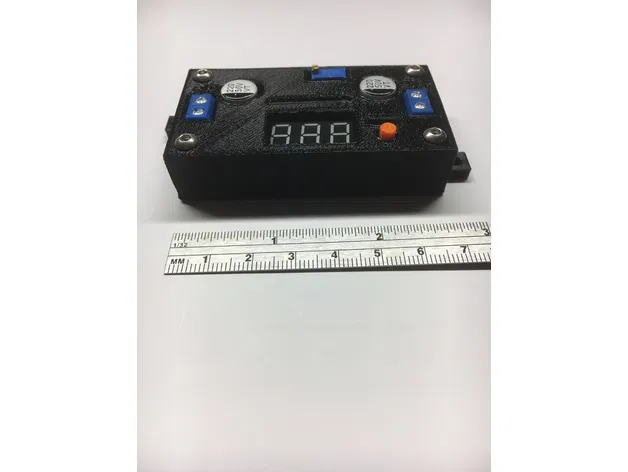

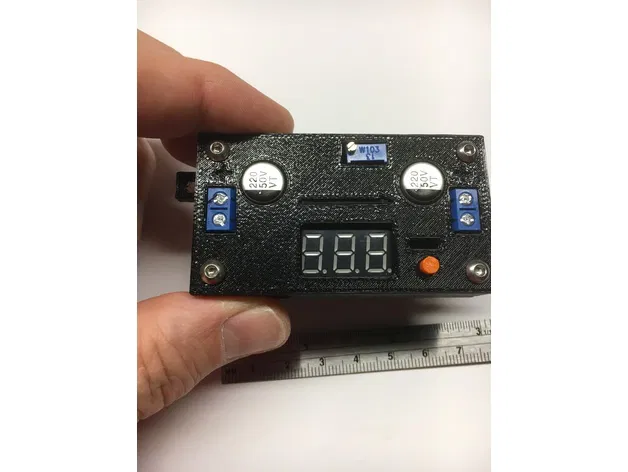

Vậy là mình tự làm một cái. Mình muốn thiết kế thật mỏng (low profile), để lộ các tụ (capacitors) và dễ thao tác các cổng kẹp dây (wire connector ports) cùng với núm chỉnh (pot) của bộ điều chỉnh điện áp, đồng thời có nút nhấn (push button) dùng được và có cửa sổ để nhìn số LED digits cũng như các đèn LED nằm phía trên nút bấm trên board chính. Trên nắp trên có khắc mũi tên chỉ chiều điện áp để phân biệt hướng IN và OUT, kèm dấu "+" phía trên các đầu nối tương ứng.

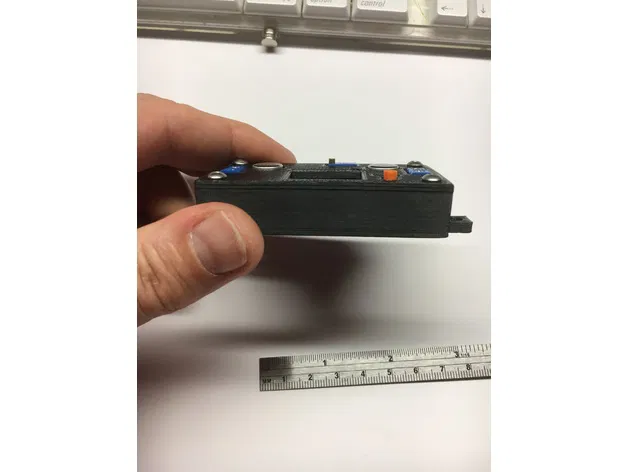

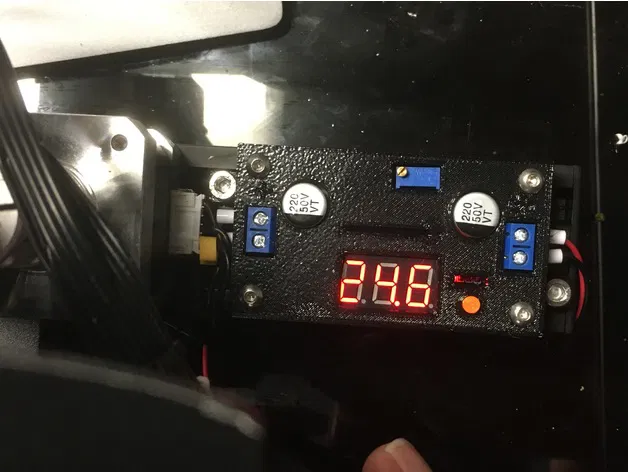

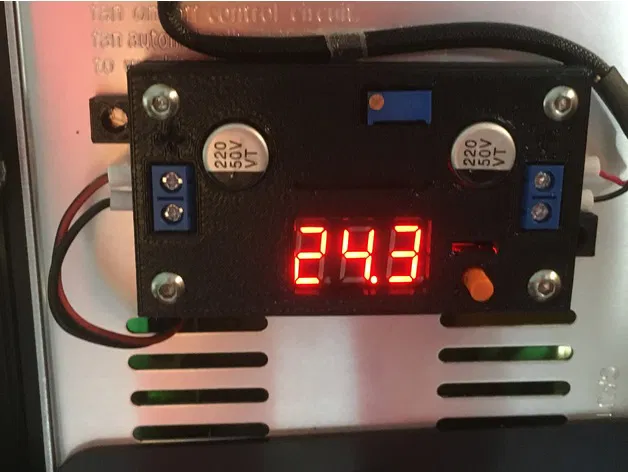

Thiết kế này nhắm tới việc gắn vừa thanh 4040 trên Ender3, nên kích thước ngoài sau khi hoàn thiện khoảng ~ 40mm x 70mm x 15mm, với hai đầu nối lệch (offset connectors) để ăn khớp với t-nuts. Mình giữ mặt dưới phẳng để bạn cũng có thể dùng băng keo 2 mặt dán cố định lên các vị trí khác.

Mẫu dùng 4 con ốc M3x14mm để bắt nắp trên với phần đáy, đồng thời giữ board cố định. Dung sai (tolerances) được làm kiểu khít để mọi thứ gọn và mỏng.

Mình khá hài lòng với thiết kế này và nó hoạt động đúng như dự định.

Hướng dẫn in

Mình in mẫu này trên PRUSA i3 MK3s bằng PrusaSlicer

0.2mm Quality
15% infill
PETG ở 235C/85C (Hotend/Bed)

Không cần supports.

Đây là link file chia sẻ TinkerCad để bạn chỉnh sửa.

https://www.tinkercad.com/things/efxi9rbvrd8-shared-drok-lm2596-sdc-led-1-button-66x35/edit?returnTo=%2Fdashboard%2Fdesigns%2F3d%3Fpage%3D1&sharecode=qrlSqF7QMEf3LFKHvYkzNNs_jEKyn79c1hJDMuGOD3A

Chúc bạn in vui vẻ.
