Bộ lắp đặt nguồn điện cho thanh ray v-slot 40x20

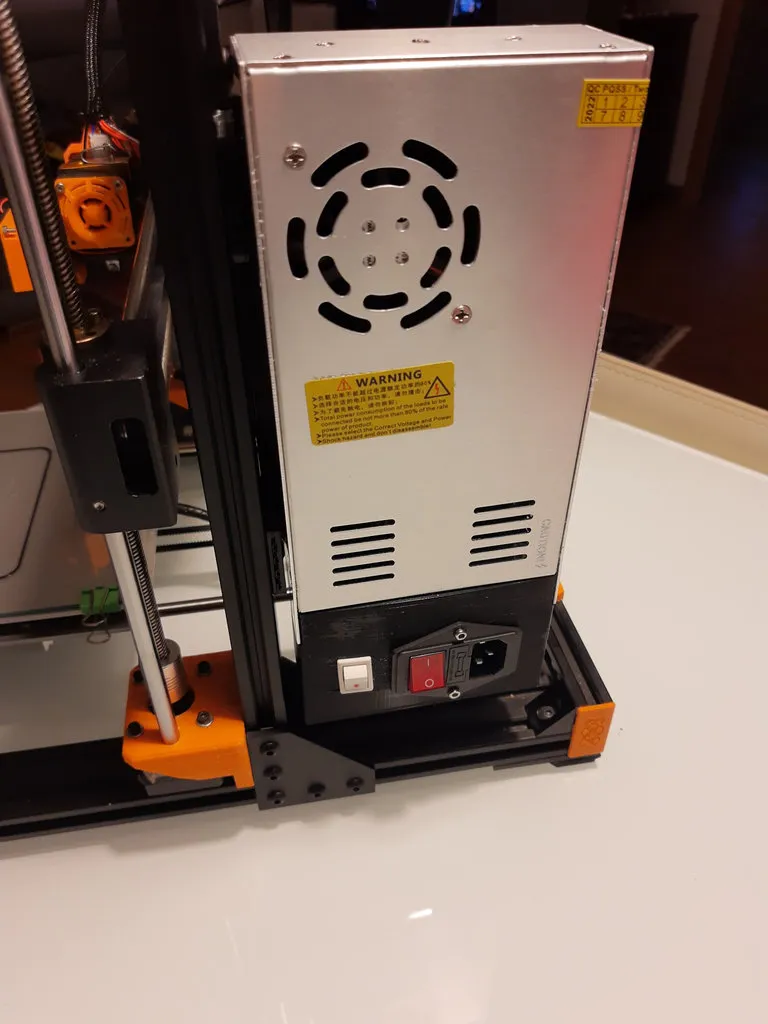

Bộ kit này cho phép bạn gắn một đơn vị nguồn trên một thanh ray v-slot 40x20.

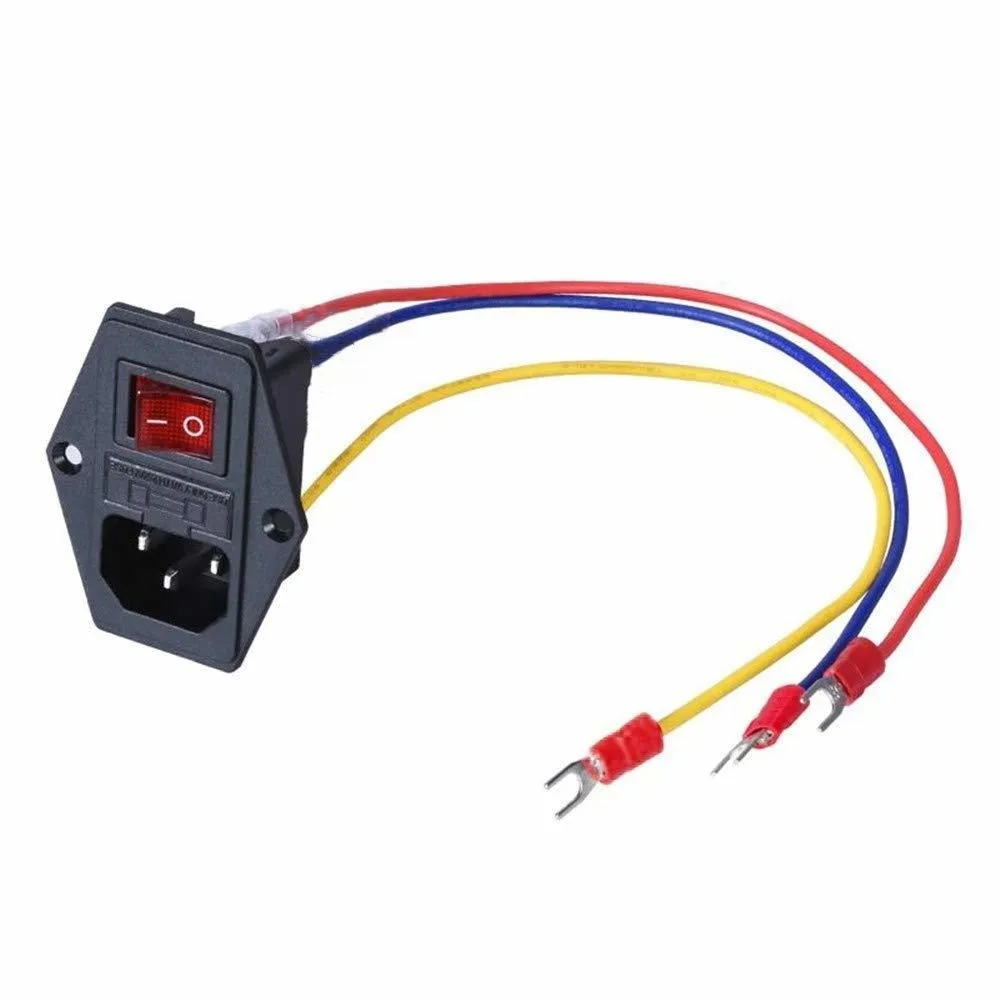

Đơn vị nguồn có thể được trang bị một ổ cắm nguồn với cầu chì và một công tắc rocket và, tùy chọn, với một công tắc nhỏ khác (tôi đã kết nối một dải LED với nó).

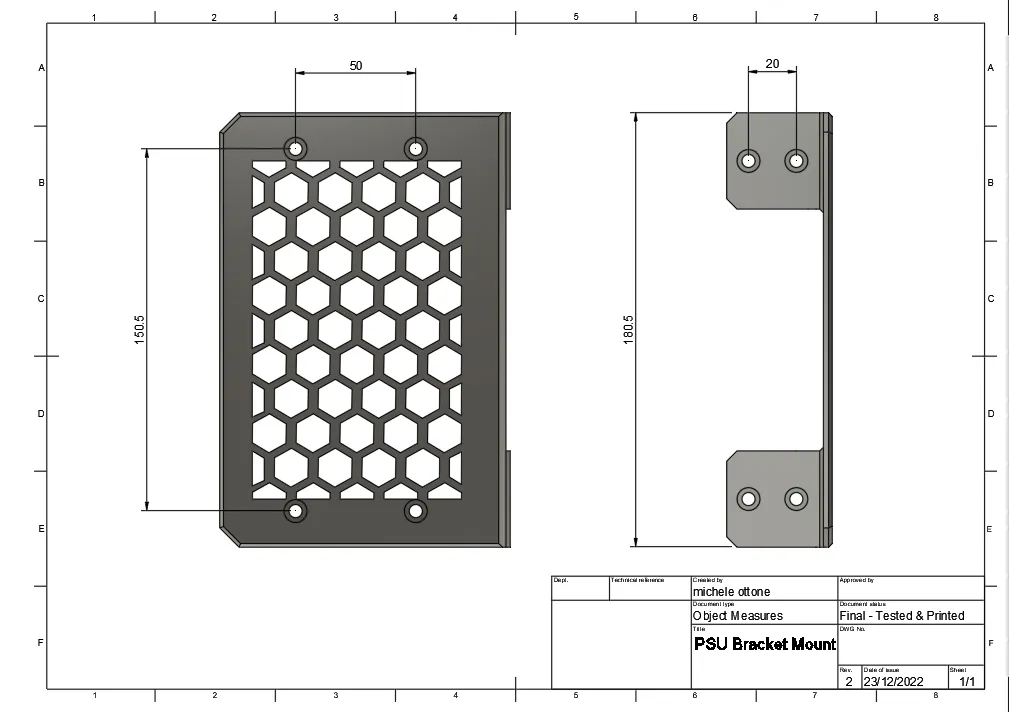

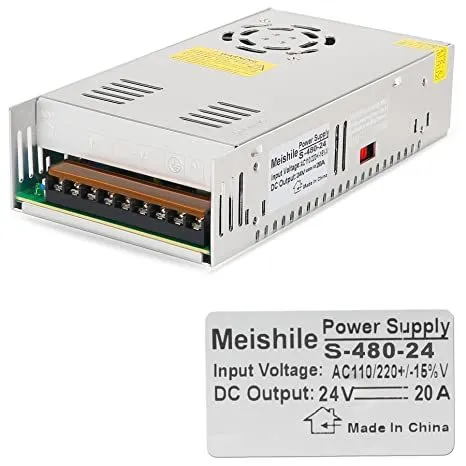

PSU mà tôi thiết kế bộ kit này cho là Meishile DC 12V 40A 480W, nhưng tôi tin rằng nó sẽ phù hợp với rất nhiều PSU từ các nhà sản xuất khác nhau (xem ảnh và kích thước).

Bộ kit bao gồm:

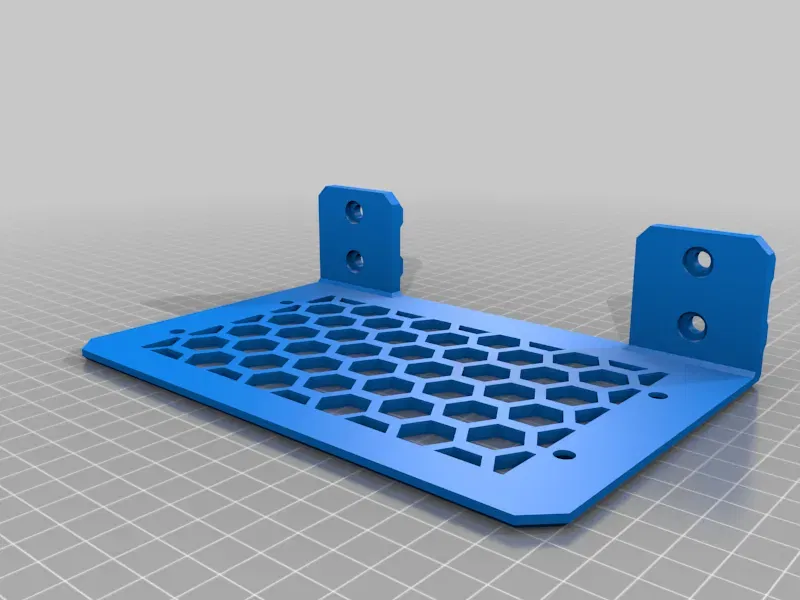

• một giá đỡ.

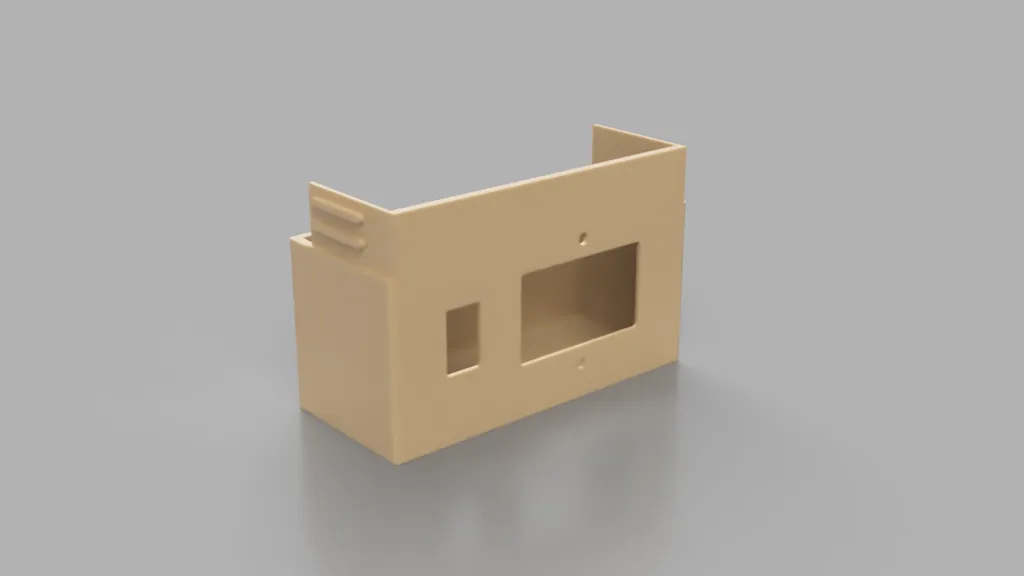

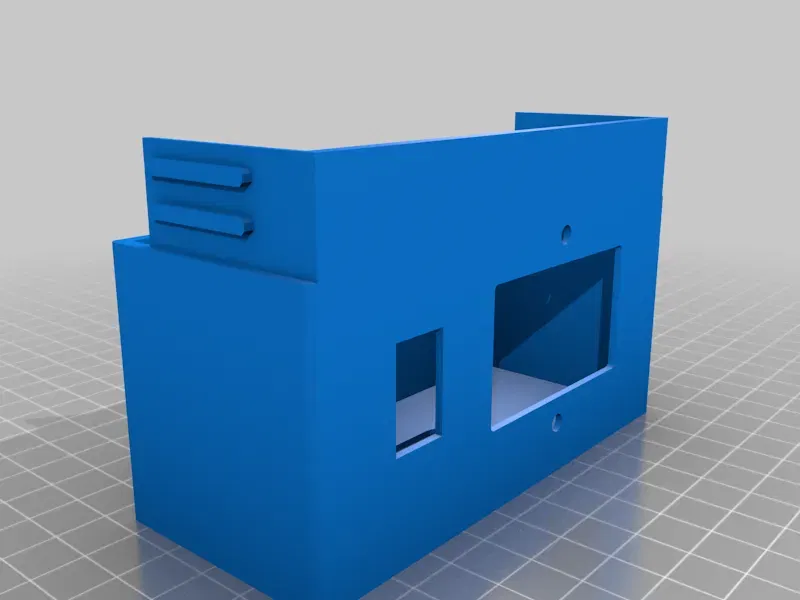

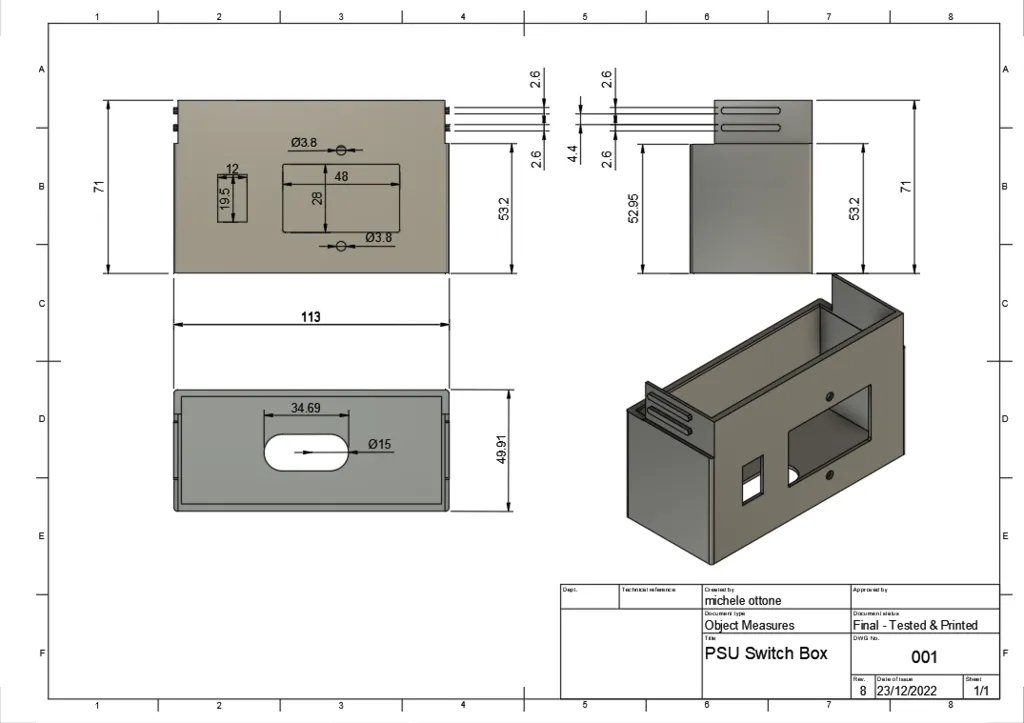

• một hộp công tắc với các lỗ cho ổ cắm nguồn bật và một công tắc nhỏ phụ.

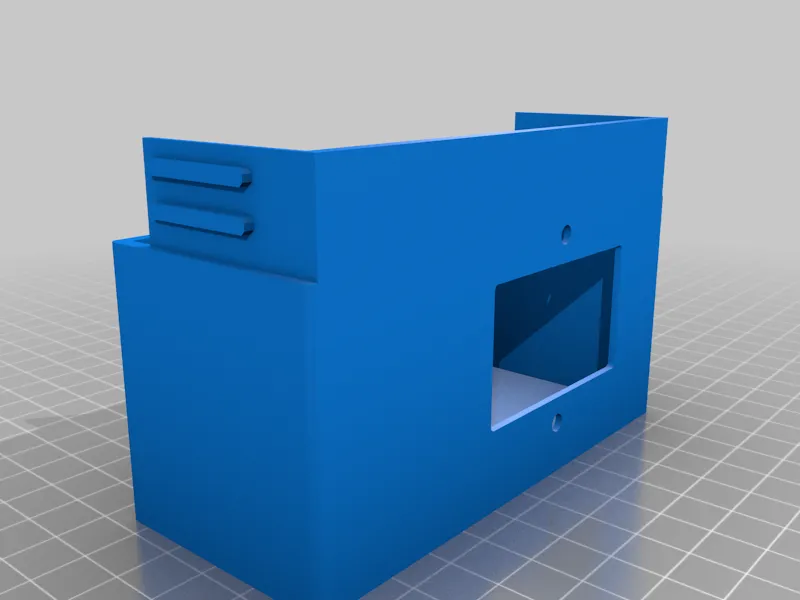

• một hộp công tắc với một lỗ duy nhất cho ổ cắm nguồn bật.

Lắp đặt:

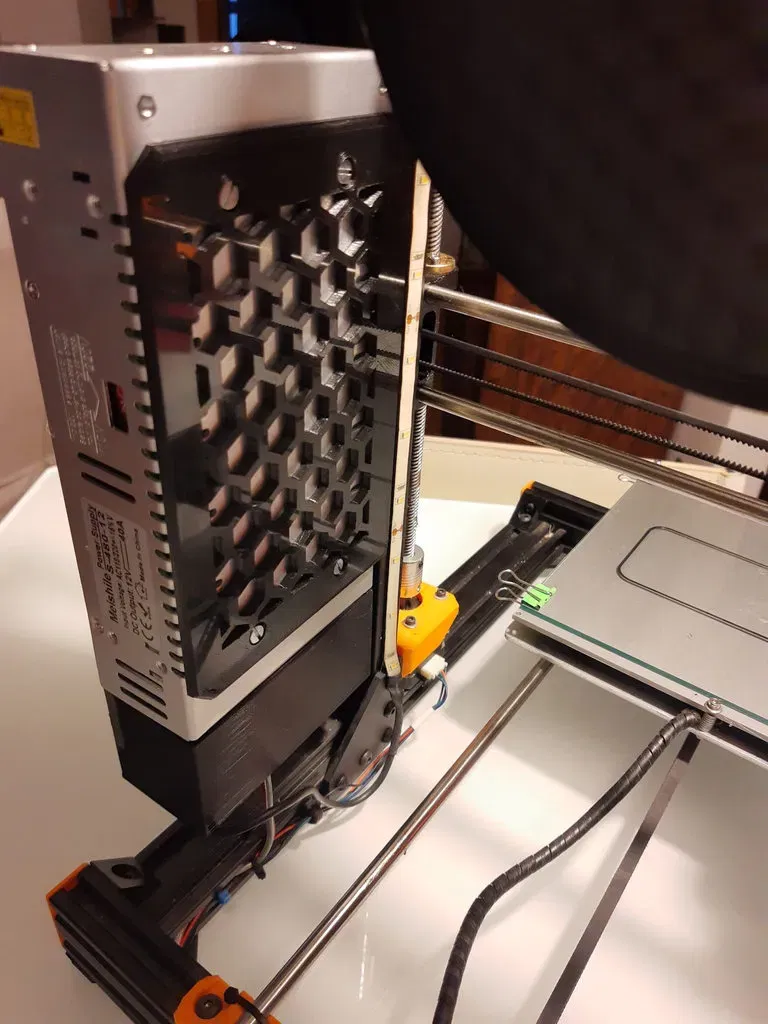

Gắn giá đỡ vào các ray của khung máy in bằng các vít phù hợp.

Cố định đơn vị nguồn vào giá đỡ bằng 4 vít M4x10.

Thực hiện các kết nối và dây cần thiết đến khối đầu cuối của đơn vị nguồn. Hãy chú ý chạy các dây dành cho bảng điều khiển qua lỗ phù hợp trong hộp công tắc.

LƯU Ý:

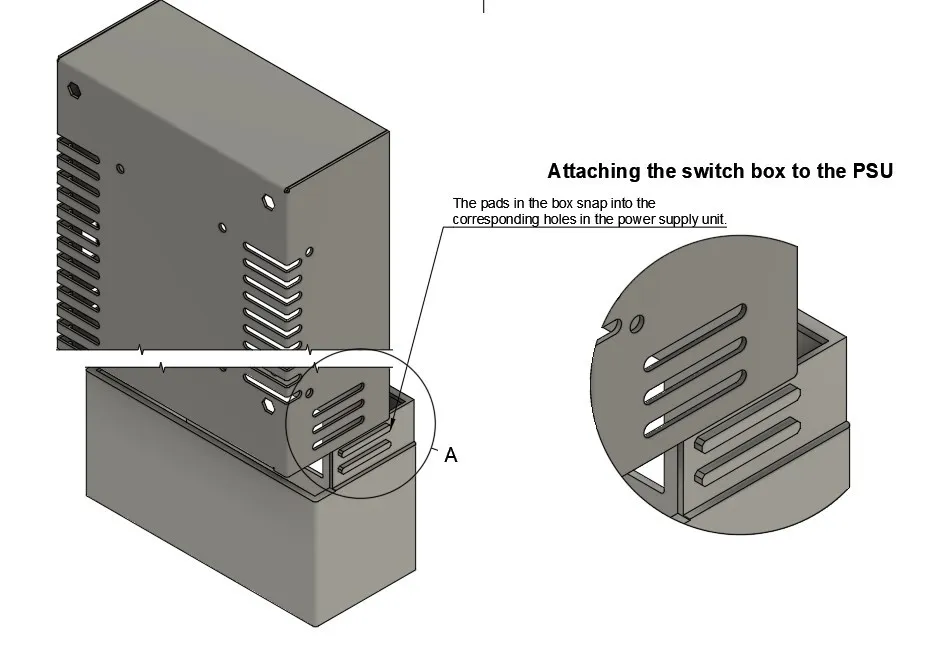

Việc lắp ráp hộp công tắc vào đơn vị nguồn được thực hiện bằng hai phích cắm ở mỗi bên của hộp. Đảm bảo rằng máy in mà bạn sẽ thực hiện các bộ phận này được hiệu chỉnh hoàn hảo, nếu không việc ghép nối có thể không diễn ra đúng cách.

Nếu được in đúng cách, việc gắn hộp công tắc vào đơn vị nguồn sẽ cực kỳ chắc chắn và đáng tin cậy. Hãy cẩn thận không làm gãy các mảnh trong quá trình lắp ráp.

Cài đặt in

Máy in:

Máy in tùy chỉnh
