Cup Riser cho Bambino Plus (Khay nâng ly / drip tray nâng cao)

What

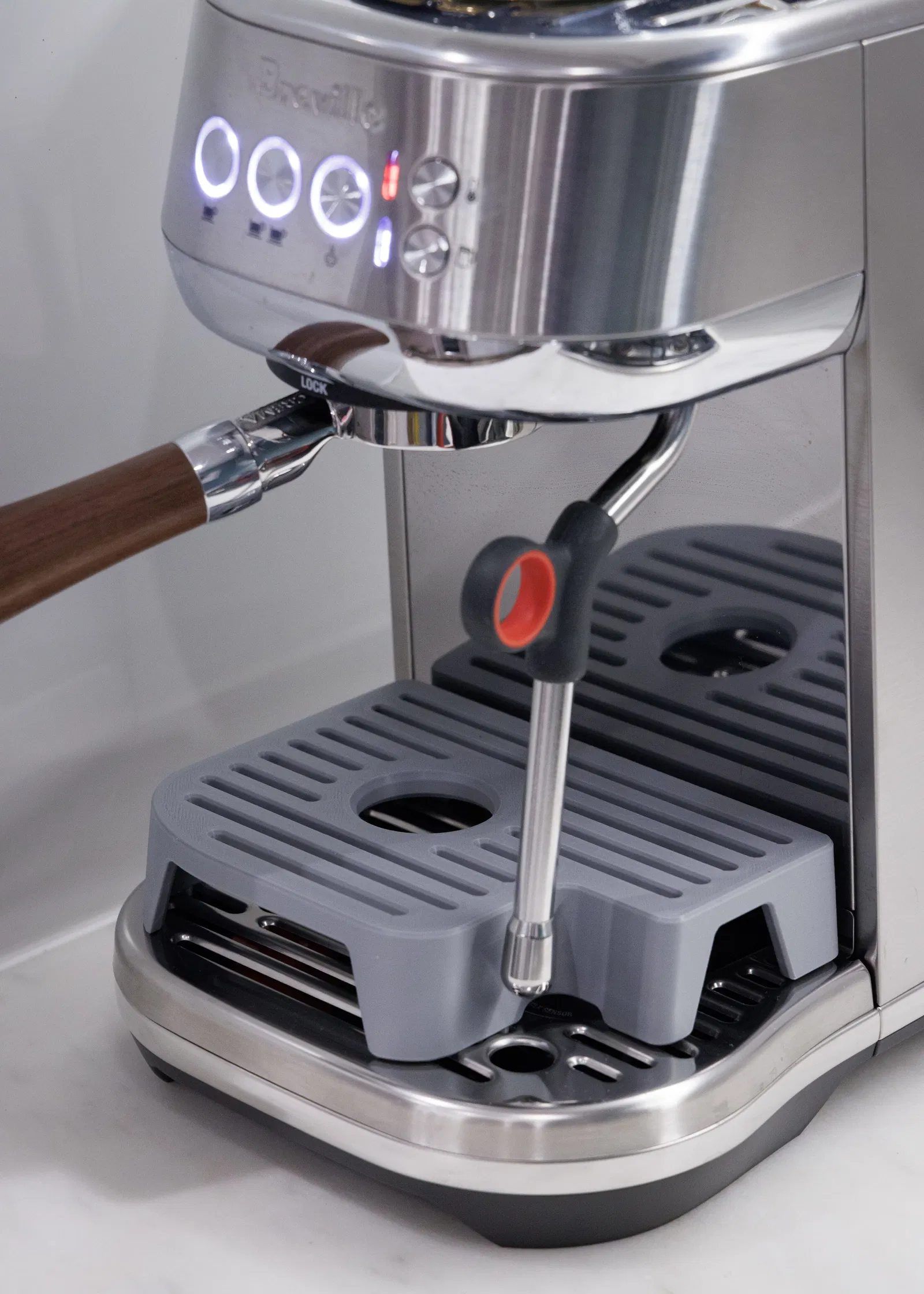

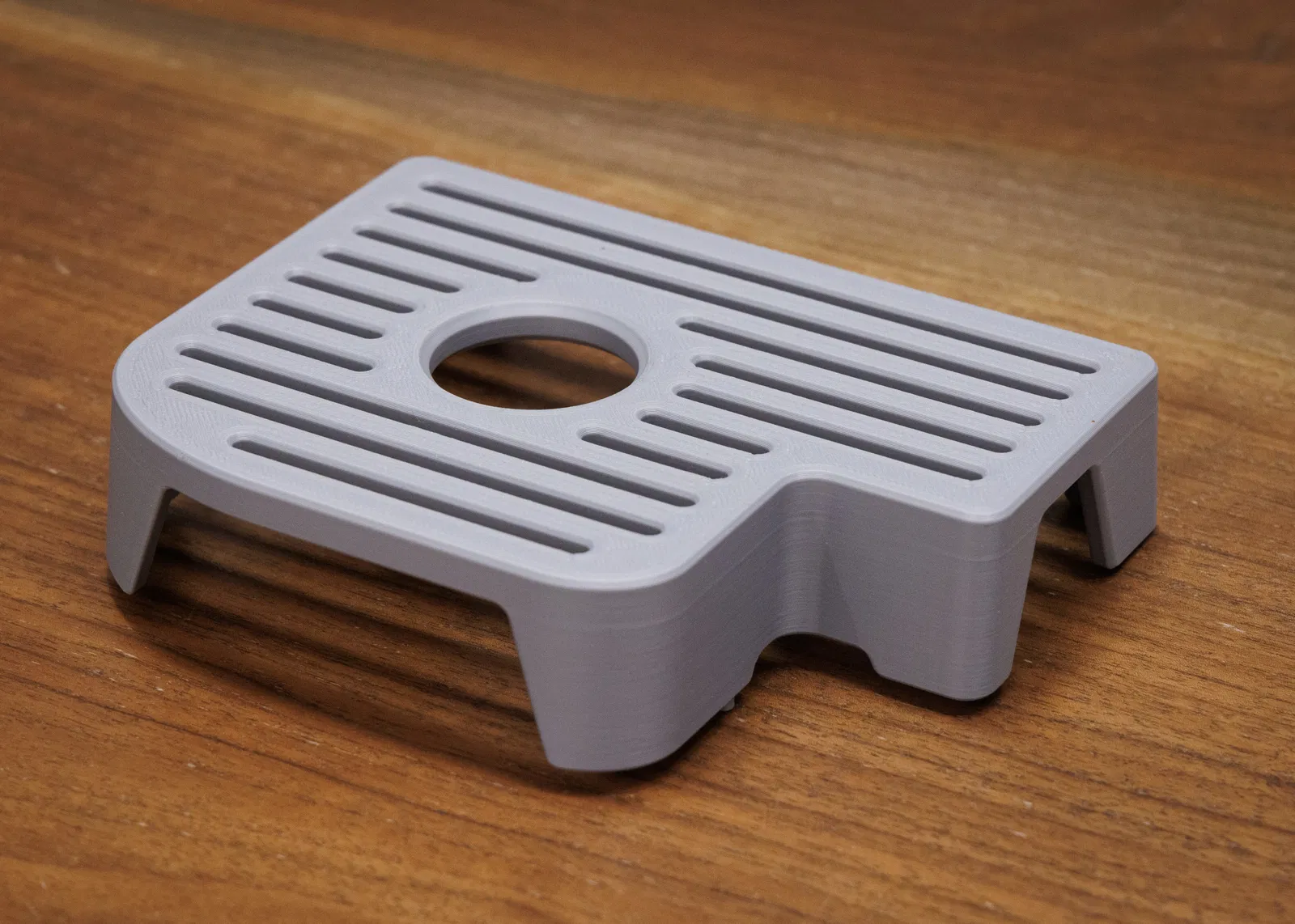

Đây là cup riser / elevated drip tray cho máy espresso Breville Bambino Plus. Nó nâng các loại ly nhỏ lên gần portafilter hơn để (1) giảm bắn tung tóe trong ly do khoảng cách nhỏ giọt quá xa, và (2) có thể giảm dơ bên ngoài ly do tia phun (ví dụ khi dùng bottomless portafilter). Ngoài ra, nó tạo một mặt phẳng để đặt scale mà không bị vướng water level indicator hay milk temp sensor.

Features

Height

34 mm (chừa khoảng 100 mm khoảng hở giữa riser và portafilter)

Fit Guide

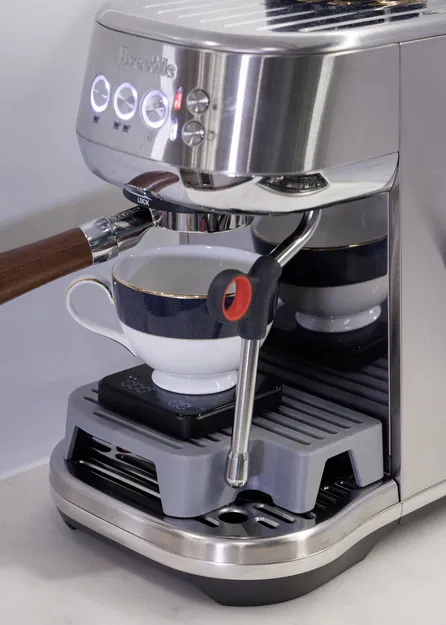

Ly latte tròn 200–300 ml đặt trên một scale nhỏ* vẫn fit ổn

Drip Cutout

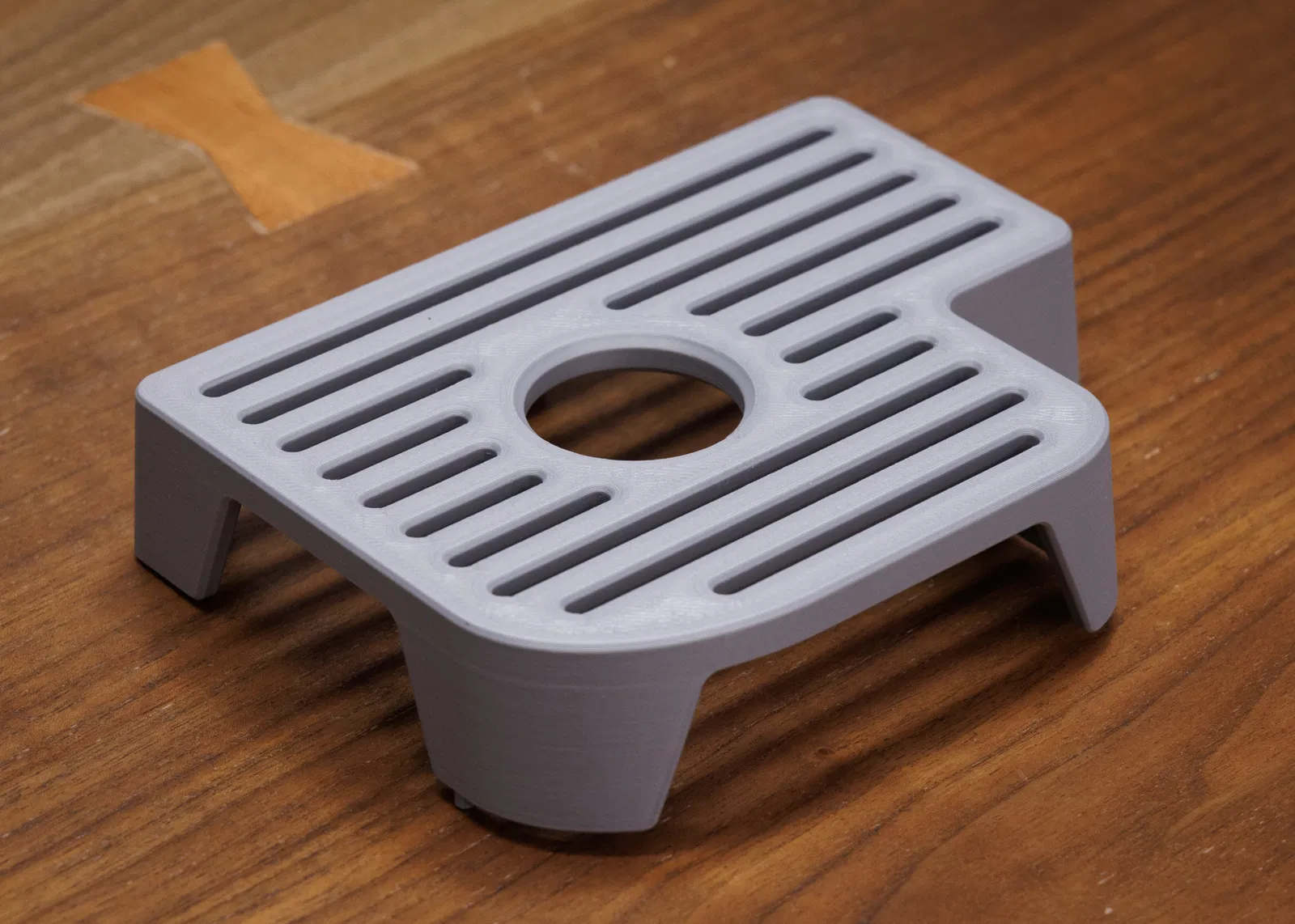

Lỗ tròn ở giữa cho bottomless portafilter / spoutless

Registration

Hai chốt (tự canh vị trí trên một diện tích khá ổn) cắm khớp vào khay drip tray gốc

*Cái scale trong hình là Bookoo Themis Mini kích thước 80 x 80 x 15 mm. Mình chưa thử ngoài đời mấy cái này (chỉ test trong CAD), nhưng Acaia Lunar (105 x 105 x 15 mm) hoặc Varia AKU (120 x 100 x 19 mm) chắc cũng vừa (sát).

Slicer Settings

Chỉ để tham khảo, đây là thông số mình dùng. Mình không dám khẳng định là tối ưu, nên cứ thoải mái thử nghiệm / chỉnh lại.

Orientation

Úp ngược (mặt tray úp xuống plate); làm vậy không cần supports.

Filament

Mình dùng PLA. Cảnh báo: PLA không chịu được nước nóng trên khoảng ~60° C / 140° F, nên hoặc tránh để nước nhỏ giọt, lau sạch liền, hoặc đổi qua vật liệu khác.

Walls

3

Infill

25% adaptive cubic

Top and bottom layers

5 lớp mỗi bên

Các thông số trên tốn khoảng ~90 g filament và ~2.5 giờ in.

IAQs (Infrequently Asked Questions)

Sao cái chân giữa phía sau lại thấp hơn 1mm?

Khay drip tray zin của mình bị lồi (convex). Nếu chân giữa đủ cao thì nó sẽ tạo điểm tựa (fulcrum) làm riser bị lắc tới lắc lui. Ngược lại, chân giữa thấp một chút với khay phẳng hoặc lõm (concave) thì либо không ảnh hưởng gì, hoặc tệ nhất là đóng vai trò “chống võng” khi bị biến dạng nặng.

Sao phần phía sau-bên phải lại khoét sâu dữ vậy?

Khi bạn “búng” steam wand gập xuống, nó sẽ văng quá điểm nghỉ rồi mới bật lại. Riser được khoét để chừa khoảng cho đoạn văng này, tránh steam wand đập trúng. (Nếu quăng mạnh quá thì vẫn có thể đụng, nên… đừng quăng mạnh vậy.)

Vậy cái này không food-safe hả?

Chắc là vậy, nhưng mình đâu có ăn/uống gì chạm trực tiếp vào nó. Mình cũng lau khô liền nếu có bị ướt. Nếu bạn lo, có thể in bằng vật liệu food-grade và/hoặc phủ kín bằng epoxy / resin loại food-safe.

Làm được bản cao X mm / khoét drip cutout kiểu khác / v.v. không?

Đây là dự án Fusion “đàng hoàng” đầu tiên của mình nên phần parameterization chưa ngon lắm; câu trả lời là “chắc được, nhưng sẽ tốn thêm chút công.” Cứ để lại comment / yêu cầu nha.
