Drive Away Awning Widgets (Bộ widget cho drive-away awning)

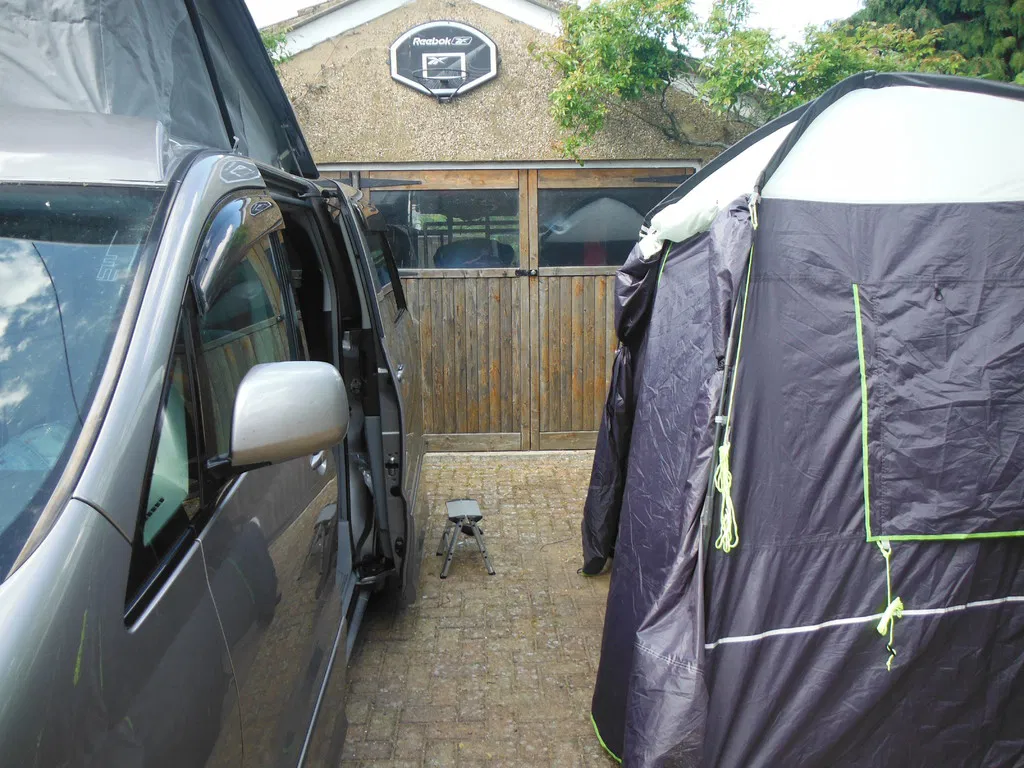

Mình có cái drive-away awning cho chiếc campervan nhỏ. Drive-away thì ổn đó, chứ lái xe quay lại đúng y chang vị trí cũ thì không phải “sở trường” của mình. Vậy nên con gái biết làm gì đây ngoài việc mở OpenSCAD lên.

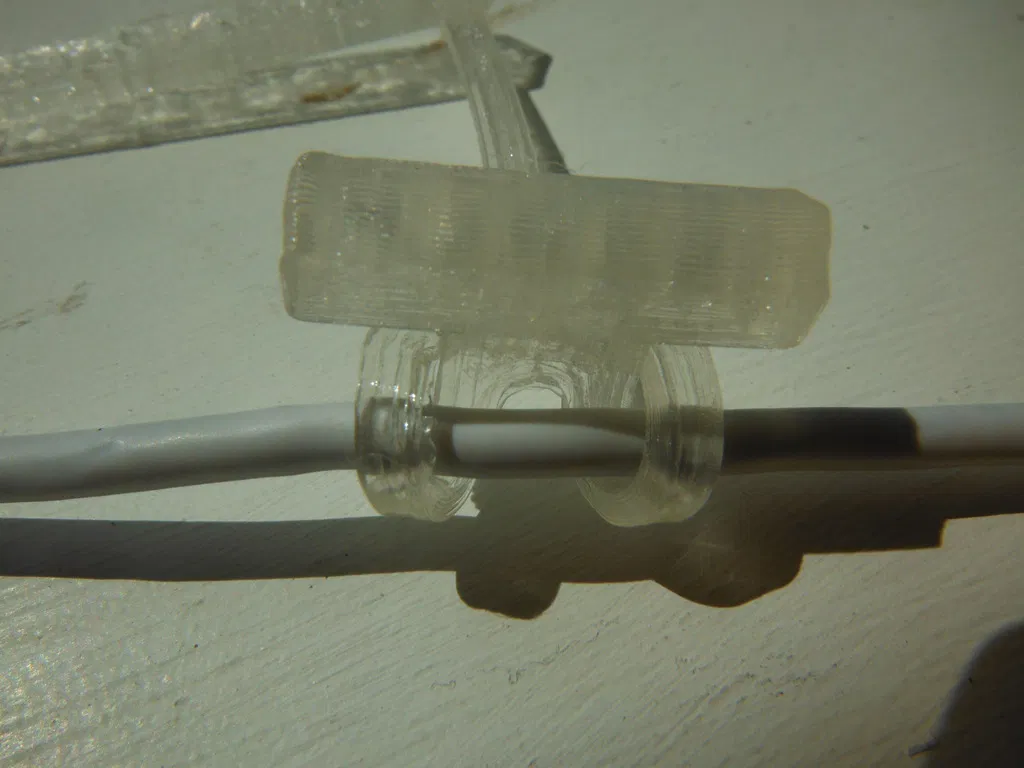

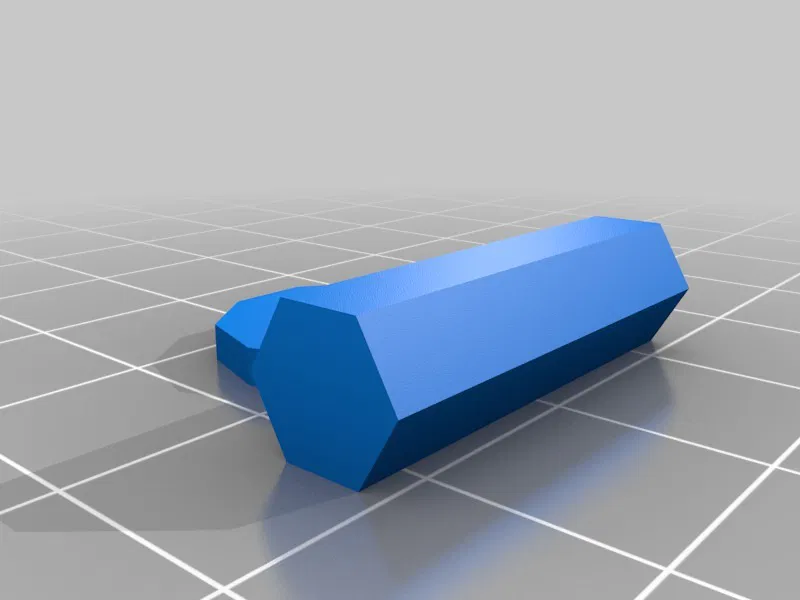

Cái widget chính là một món gài vừa vào thanh awning dạng “figure 8” tiêu chuẩn, chừa ra một cơ cấu để móc/dắt dây treo ra ngoài.

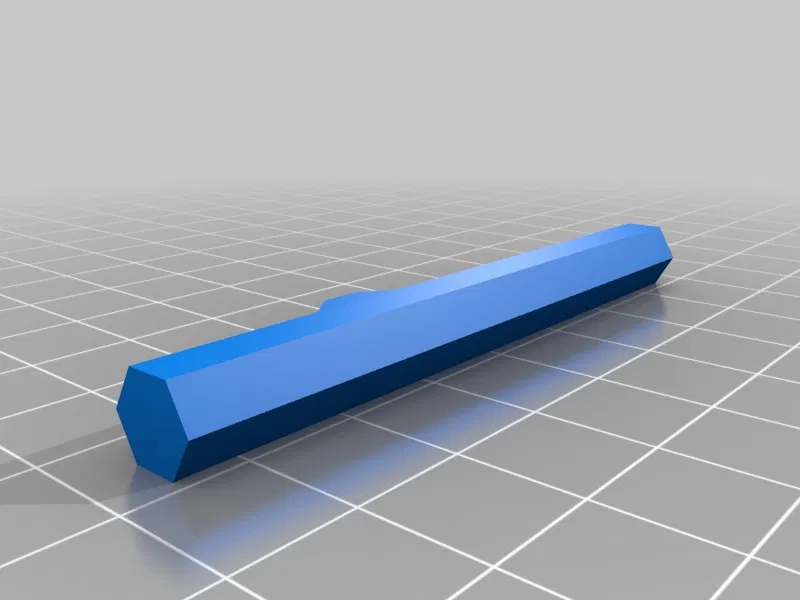

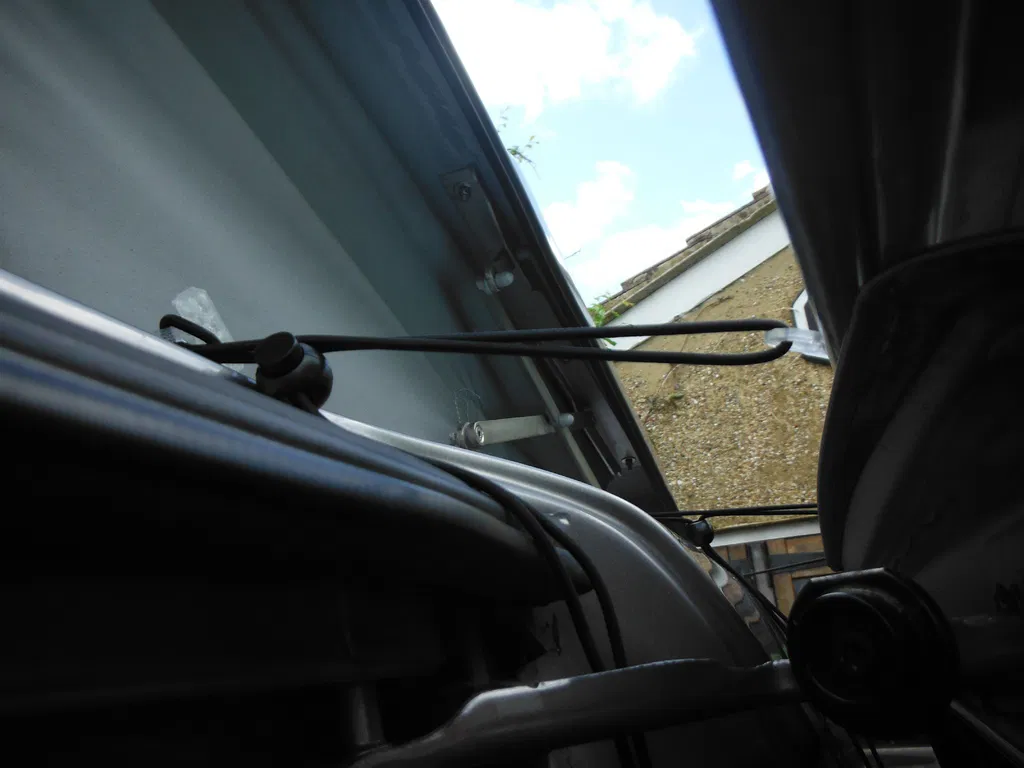

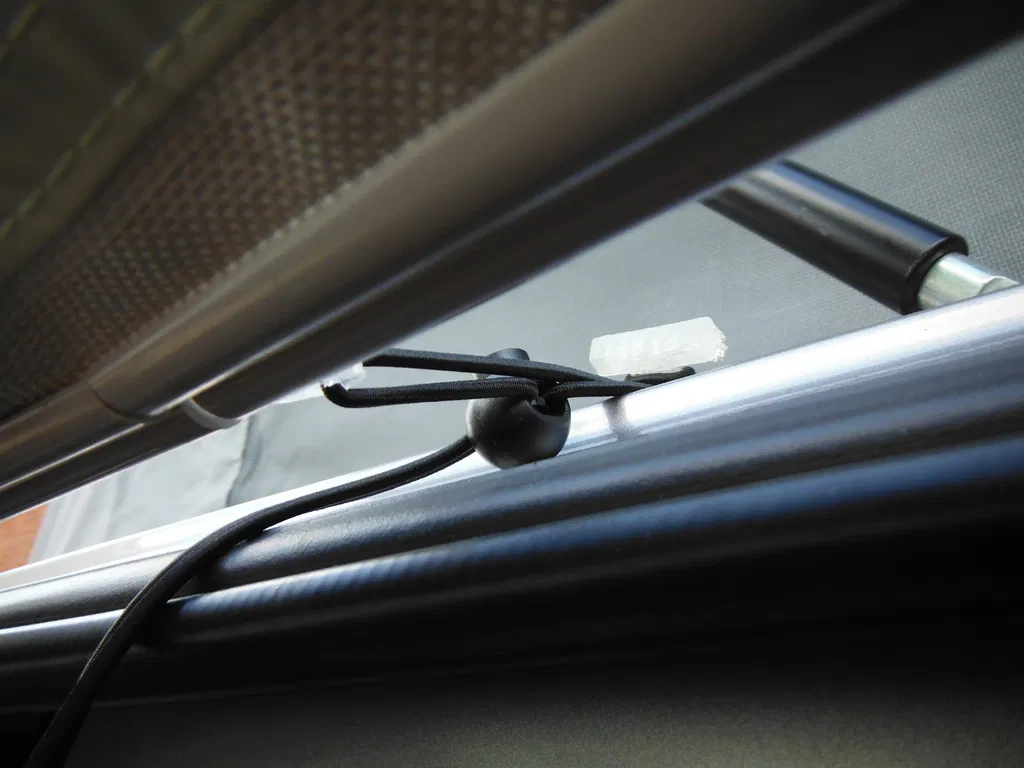

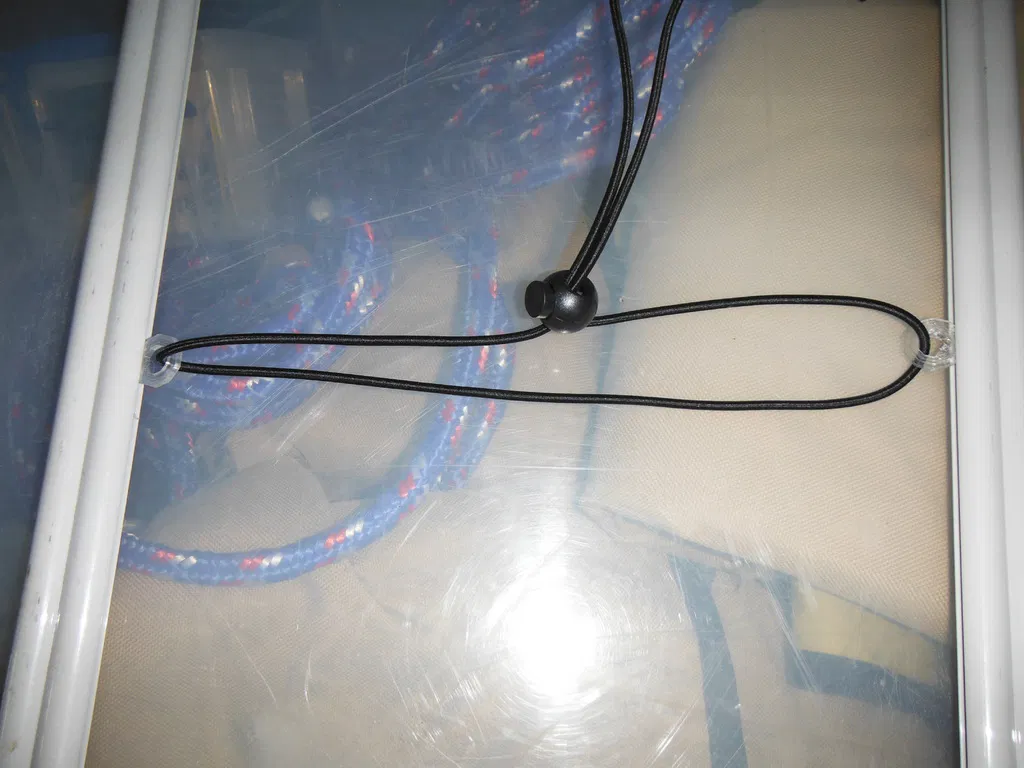

Mình in bằng flexible filament để có thể quấn/ôm cái connector quanh sợi dây hoặc cây/pole khi cần. Mình test bằng mấy sợi dây giày co giãn để nối awning với xe, rồi quyết định in thêm vài cái vòng dài đơn giản để nối giữa các đoạn thanh figure 8. Và có vẻ là chạy ổn. Mấy thanh này cũng có thể cuộn chung với awning và kẹp lên lều khi dùng ở chế độ stand-alone, vậy nên mình khỏi phải xỏ lại thanh vào awning mỗi lần chạy xe quay lại.

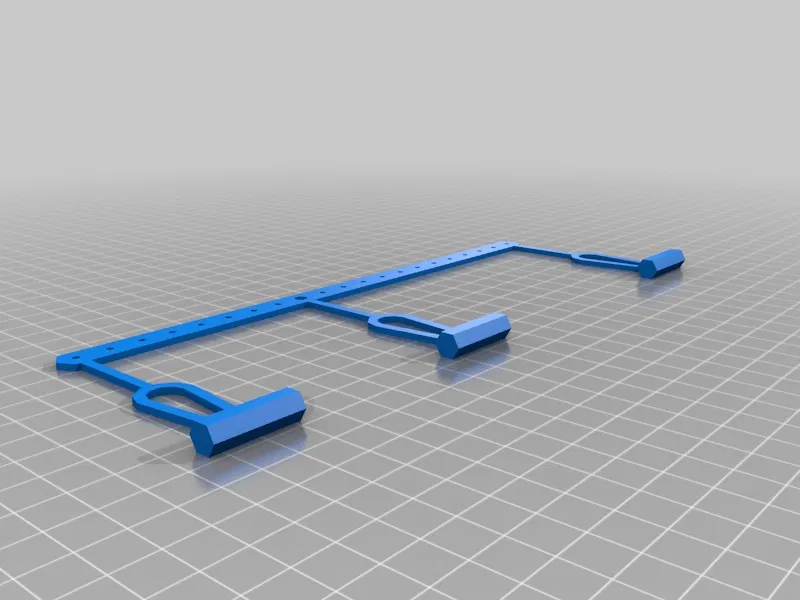

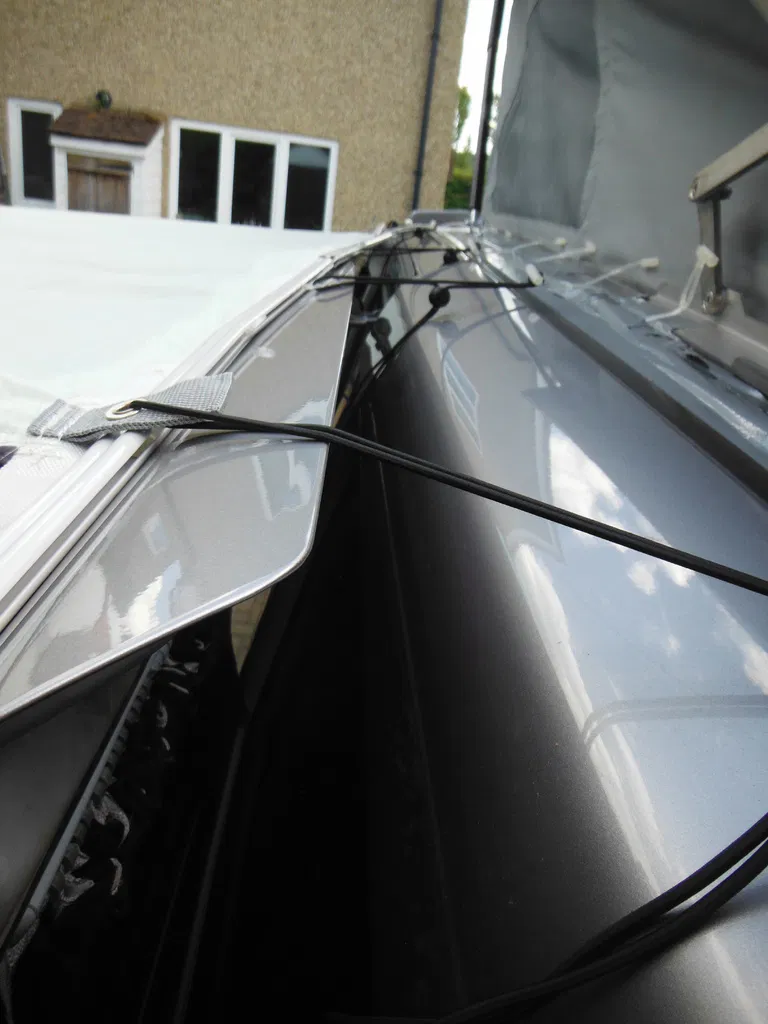

Mình cũng muốn một kiểu gắn awning vào xe ngon hơn. Lần trước mình bị ướt sũng (còn gãy cả móng tay) vì phải luồn thanh figure 8 vào cái awning tape trên xe. Vì không muốn khoan thêm lỗ trên nóc xe, mình in một bộ connector để thả treo từ cùng một con ốc. Mấy lỗ nhỏ trên thanh nối giúp mình may toàn bộ connector vào một dải tape để thay cho awning tape. Sau đó mình dùng universal fixing tape để cố định ở giữa các con ốc. Tình cờ là xe mình màu xám khá giống màu băng keo DUCT tape tiêu chuẩn nên nhìn cũng không bị “chế cháo” quá.

Hướng dẫn nằm ngay trong file OpenSCAD, chỗ đó bạn có thể đổi chiều dài, đường kính và mấy thứ khác.

Bạn cũng cần các file này trong cùng thư mục: thread_calc & printer_settings giúp bạn tạo chi tiết có bề rộng theo số “thread” nhất định bằng mô hình rectangle + 2 semicircle chuẩn để tính thread_width và build_width. Nên kết hợp cái này với việc set thread_width trong Slicer của bạn (print settings/Advanced trong Sic3r). rodsandholes — một bộ hàm để set đường kính và số cạnh của cylinder sao cho ra đúng đường kính trong/ngoài (internal/external diameter) cho thanh (rod) hoặc lỗ (hole).
