Template lỗ M3 canh giữa cho ốc rỗng bôi trơn ray MGN9H

Đây là một template để tạo lỗ M3 canh giữa trên nhôm định hình 2020 khi dùng ray MGN9H (Voron 2.4 và Trident).

Loại lỗ này được dùng trong bản mod để bơm/bôi trơn cho các con trượt trên ray, theo link bên dưới:

http://mods.vorondesign.com/details/NiwnWQOao4t2dfoCpq9Q

Lỗ trên template là 2.5mm. Mình khuyên dùng mũi khoan lớn hơn một chút và khoan lại để đảm bảo template ôm khít.

Hãy khoan lỗ bằng mũi nhỏ hơn ren M3, sau đó taro ren cuối cùng bằng taro M3 (male thread).

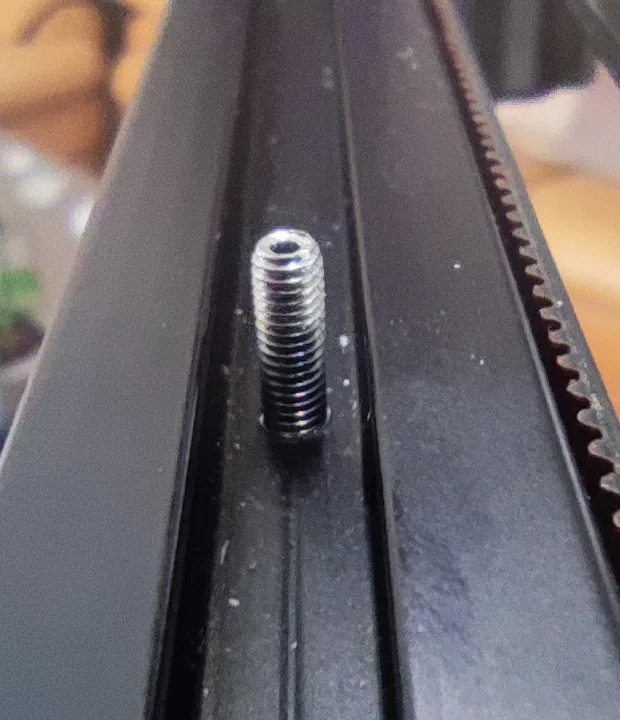

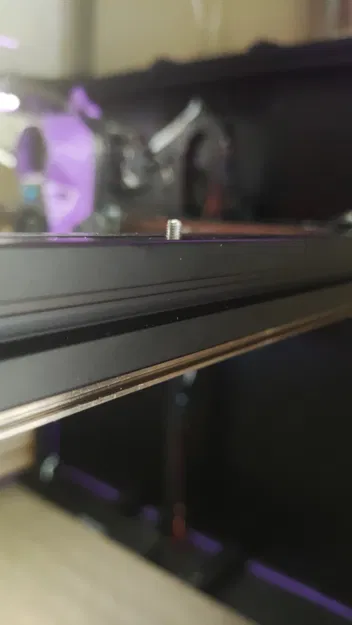

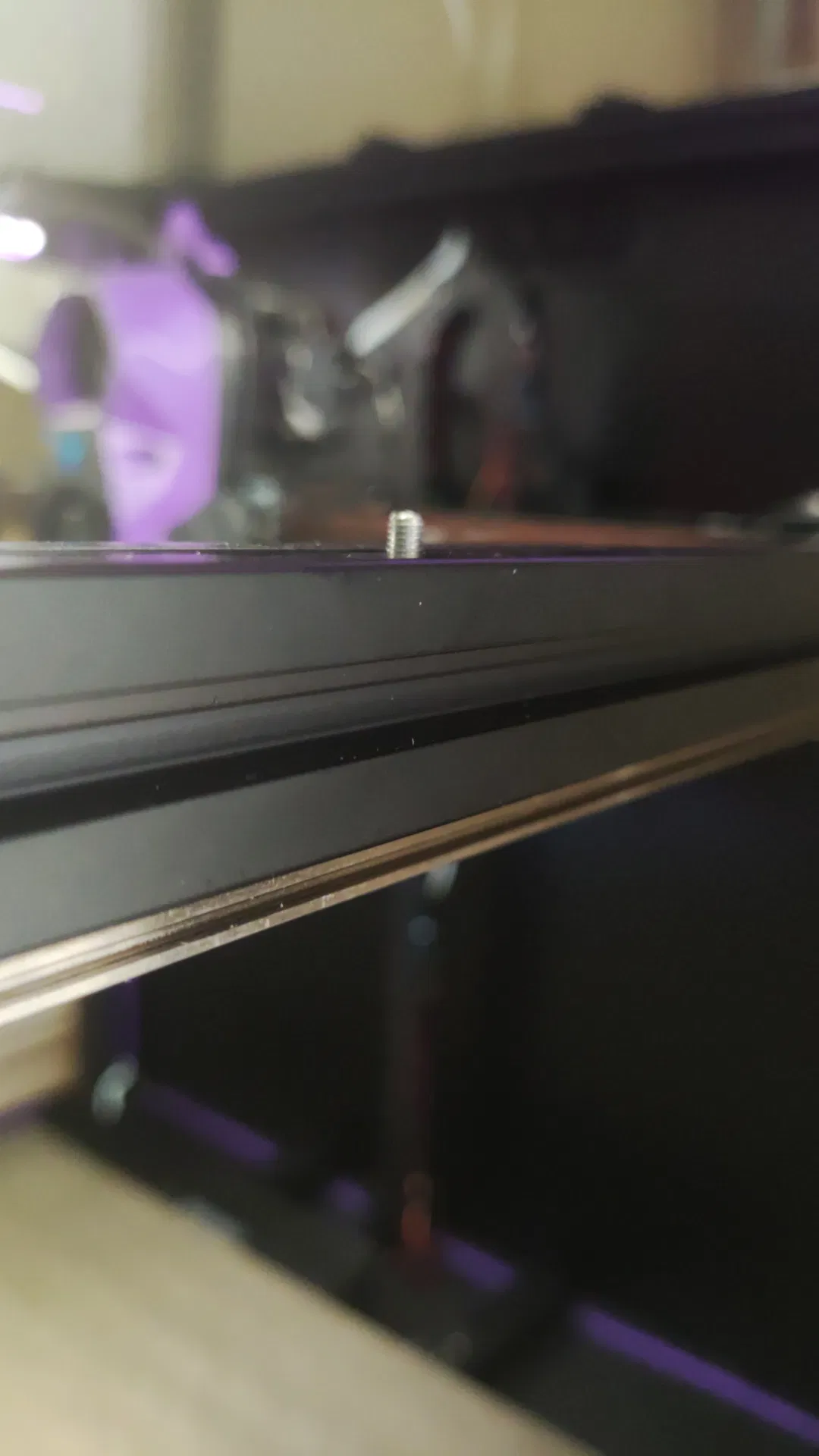

Dùng ốc rỗng M3 x 25mm (hoặc M3x22mm) để bôi trơn. (Trong hình mình dùng loại 25mm).

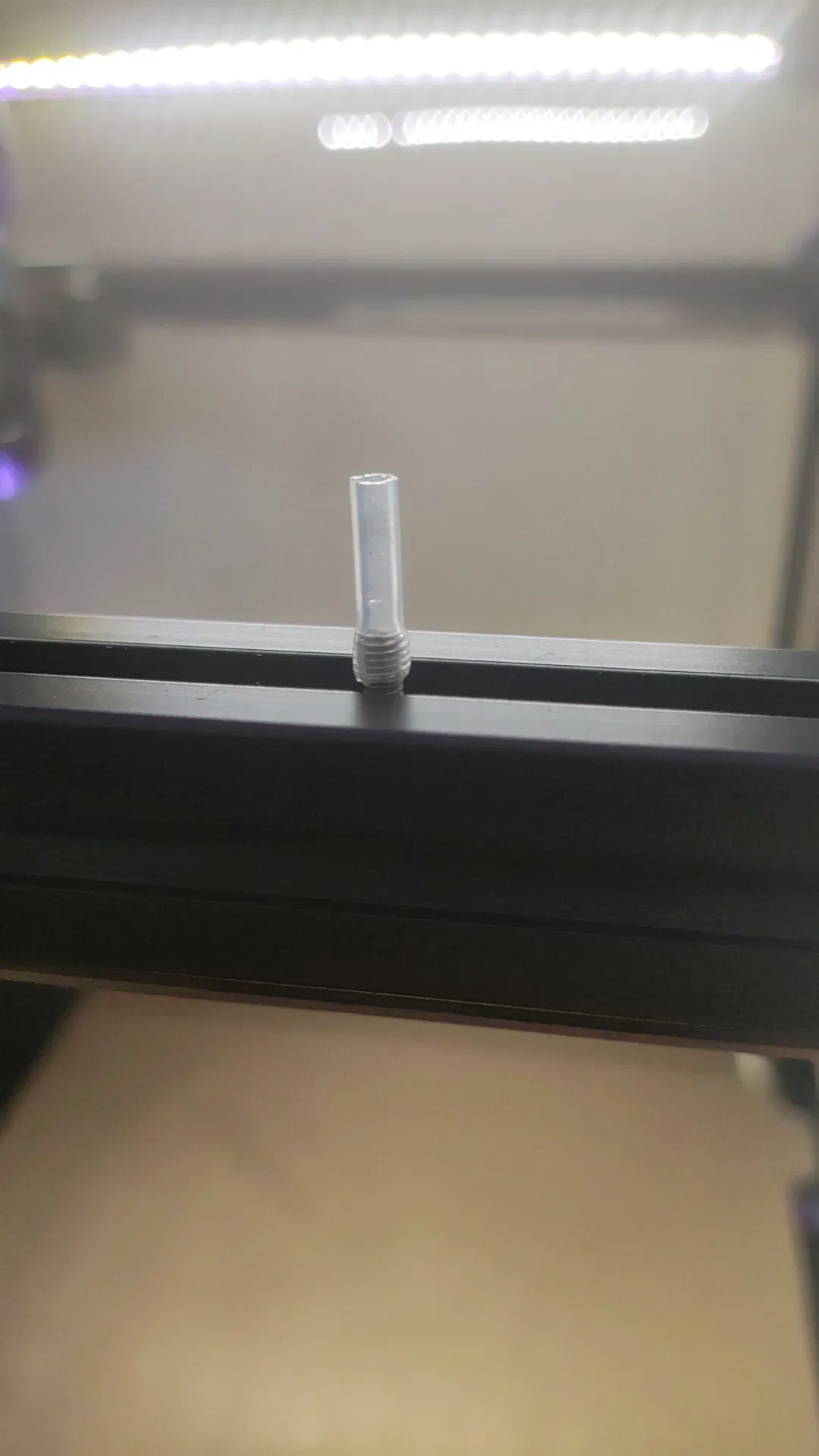

Mình cũng khuyên dùng ống silicone (3.2OD x 1.6ID) gắn vào ốc, vì như vậy sẽ dễ bơm chất bôi trơn xuyên qua lỗ hơn.

hollow screw - http://aliexpress.com/item/1005007822234267.html

silicon tubing 3.2OD x 1.6ID - http://aliexpress.com/item/1005003176927357.html
