Hộp Desiccant cho hộp Cereal kèm cảm biến Zigbee

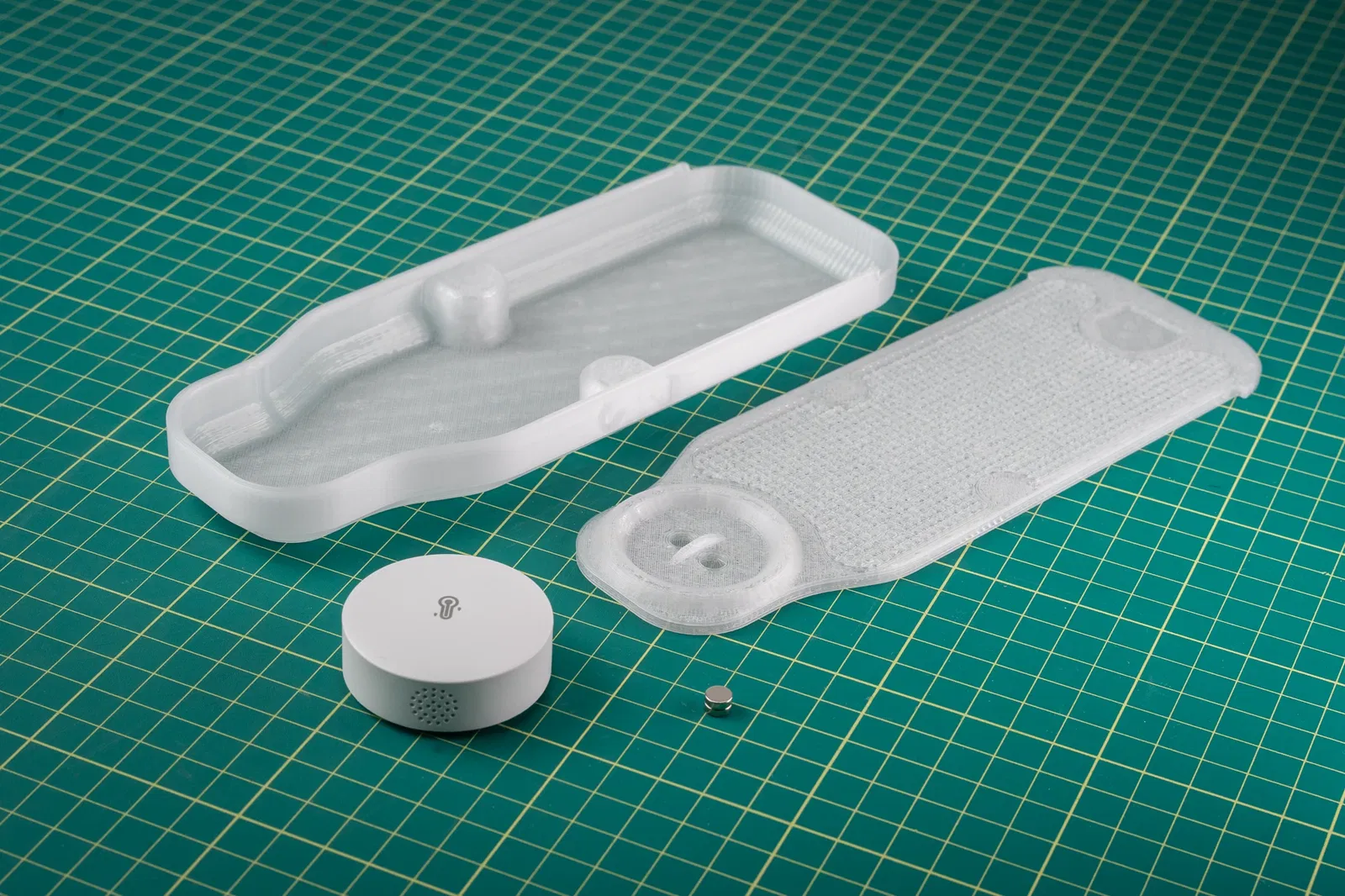

Hộp đựng desiccant để lưu trữ filament kín hơi trong các hộp cereal (loại 4 lít) phổ biến. Có chỗ gắn nam châm cho cảm biến nhiệt độ/độ ẩm Zigbee Sonoff SNZB-02P. Nắp dạng trượt, đẩy vào là “cạch” một cái rất đã.

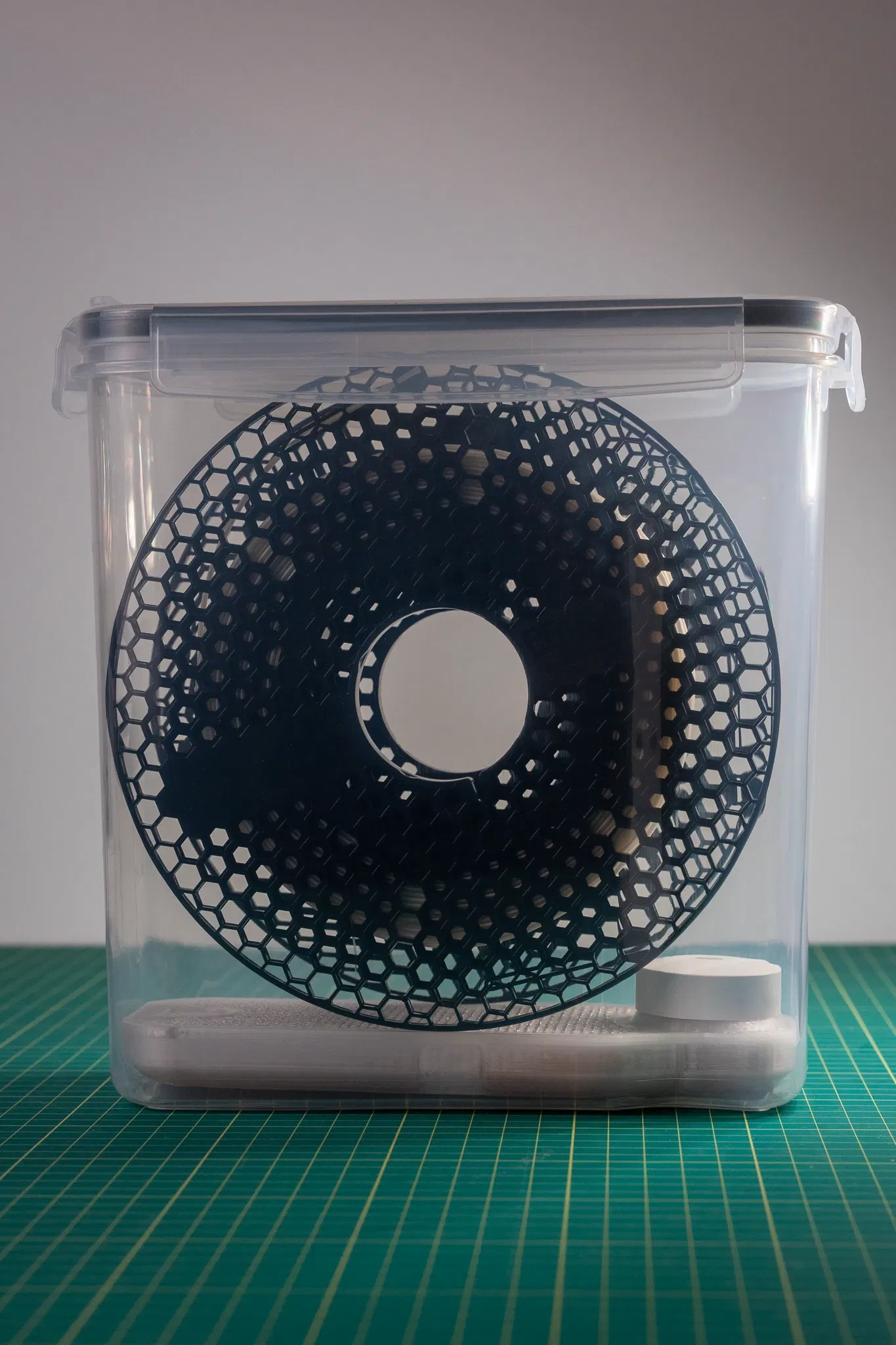

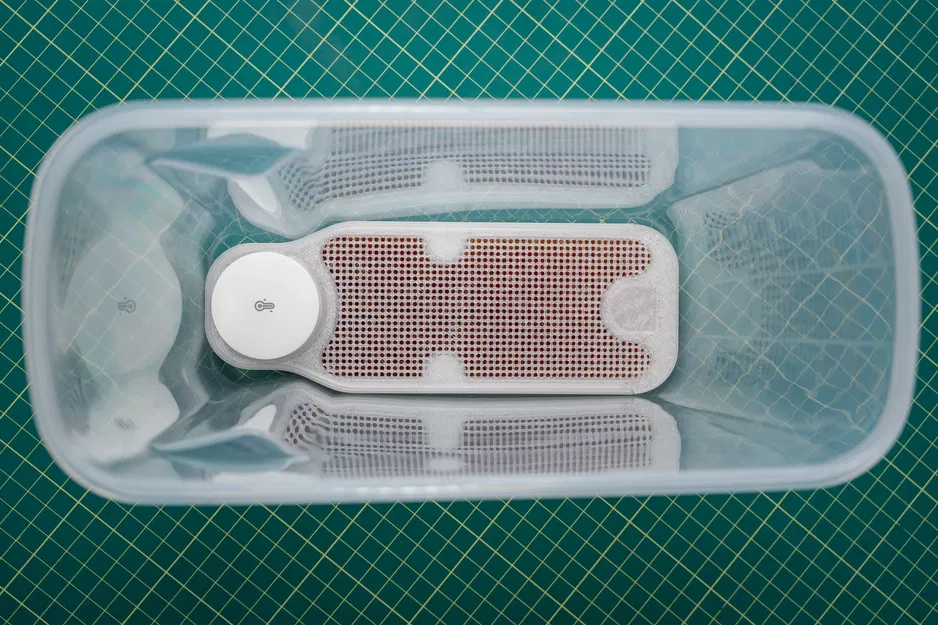

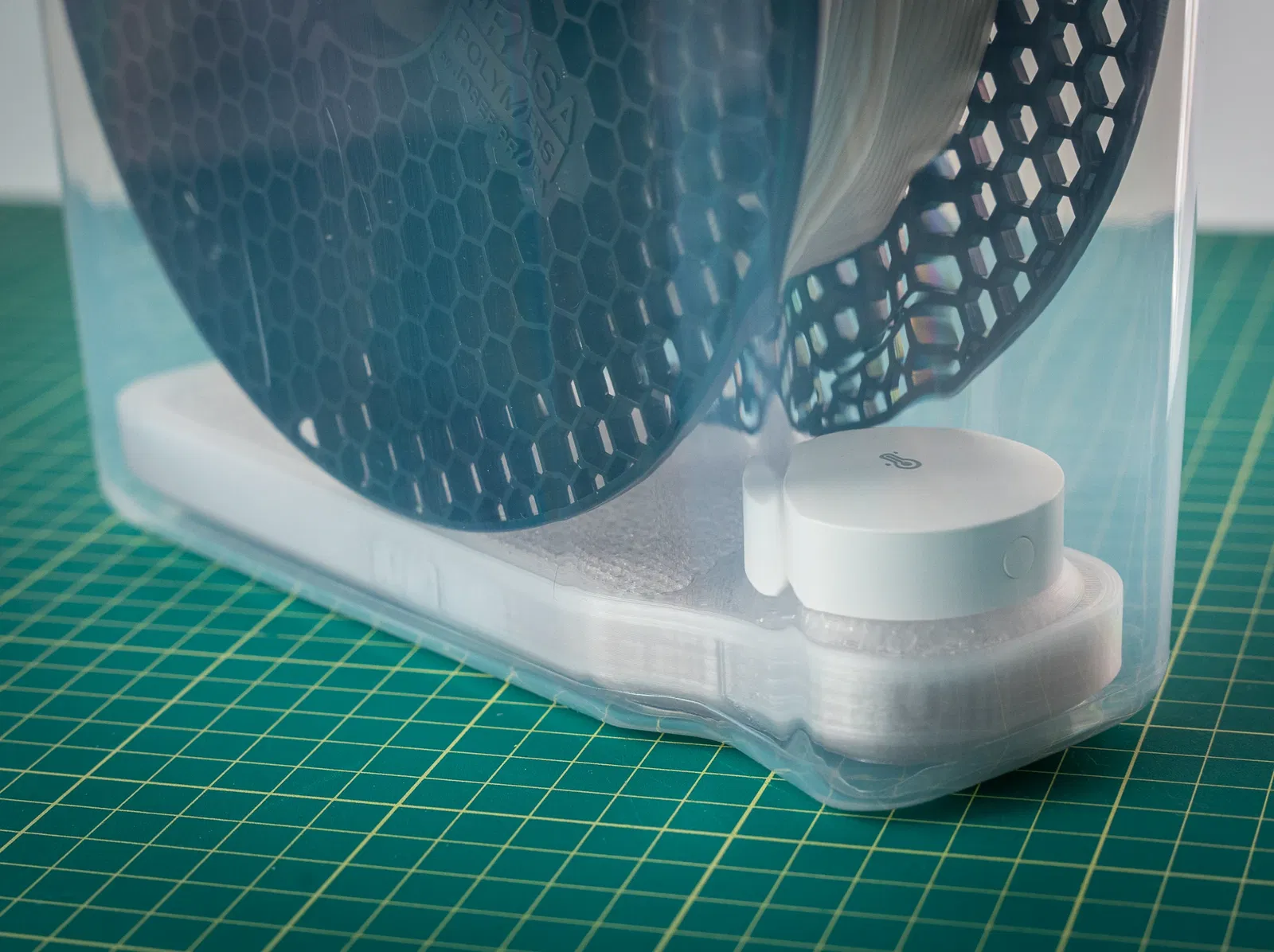

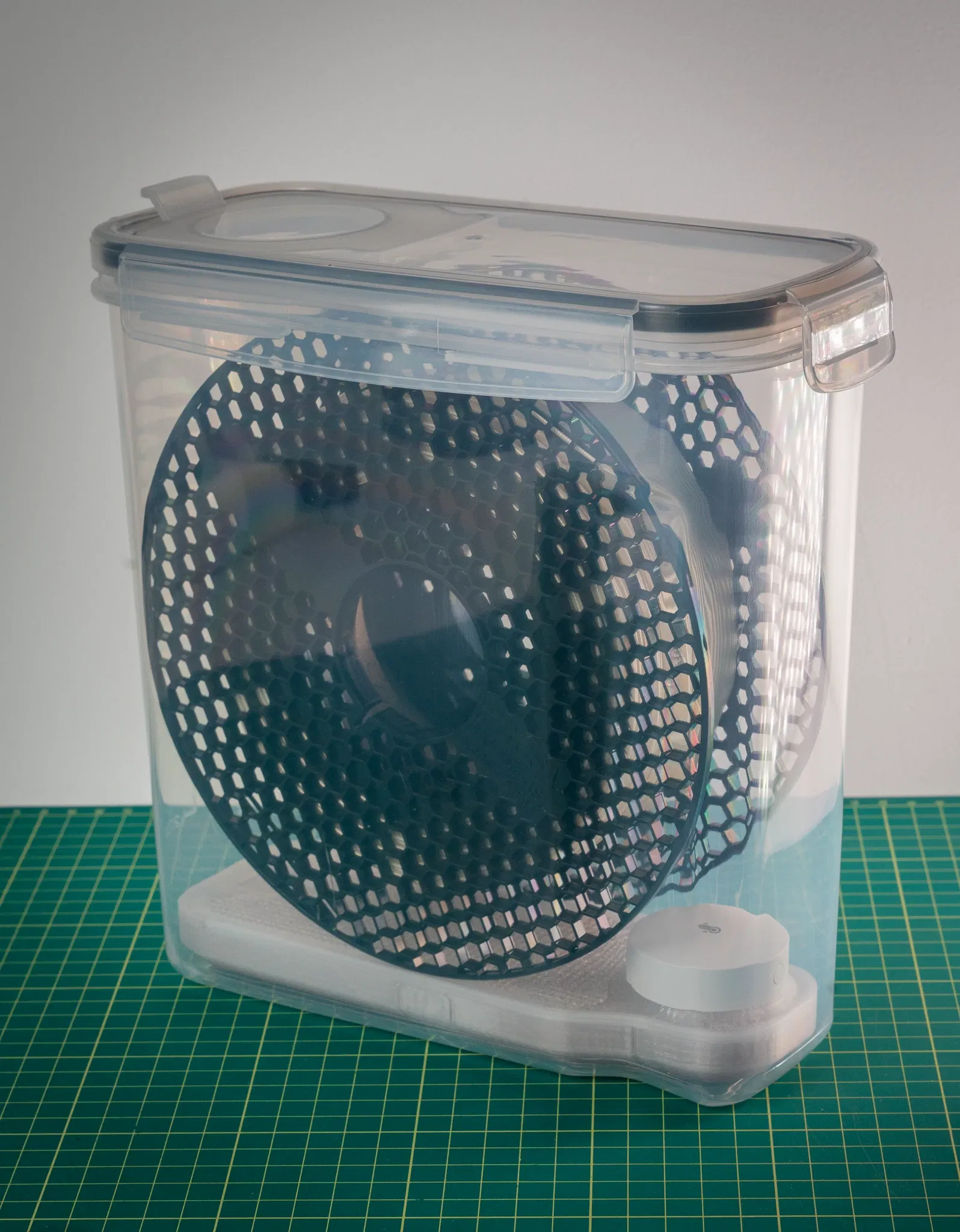

Bạn đổ hạt silica gel vào trong hộp, gắn cảm biến lên, để chung với cuộn filament trong hộp cereal rồi cất đi. Sau đó bạn có thể theo dõi tình trạng trong tất cả các hộp từ xa bằng Home Assistant, hoặc tự làm hệ thống giám sát riêng. Cảnh báo tự động sẽ báo khi tới lúc sấy/nạp lại desiccant! Mấy cảm biến này giá cũng mềm (khoảng 15 USD/cái) và pin xài lâu (tới 4 năm).

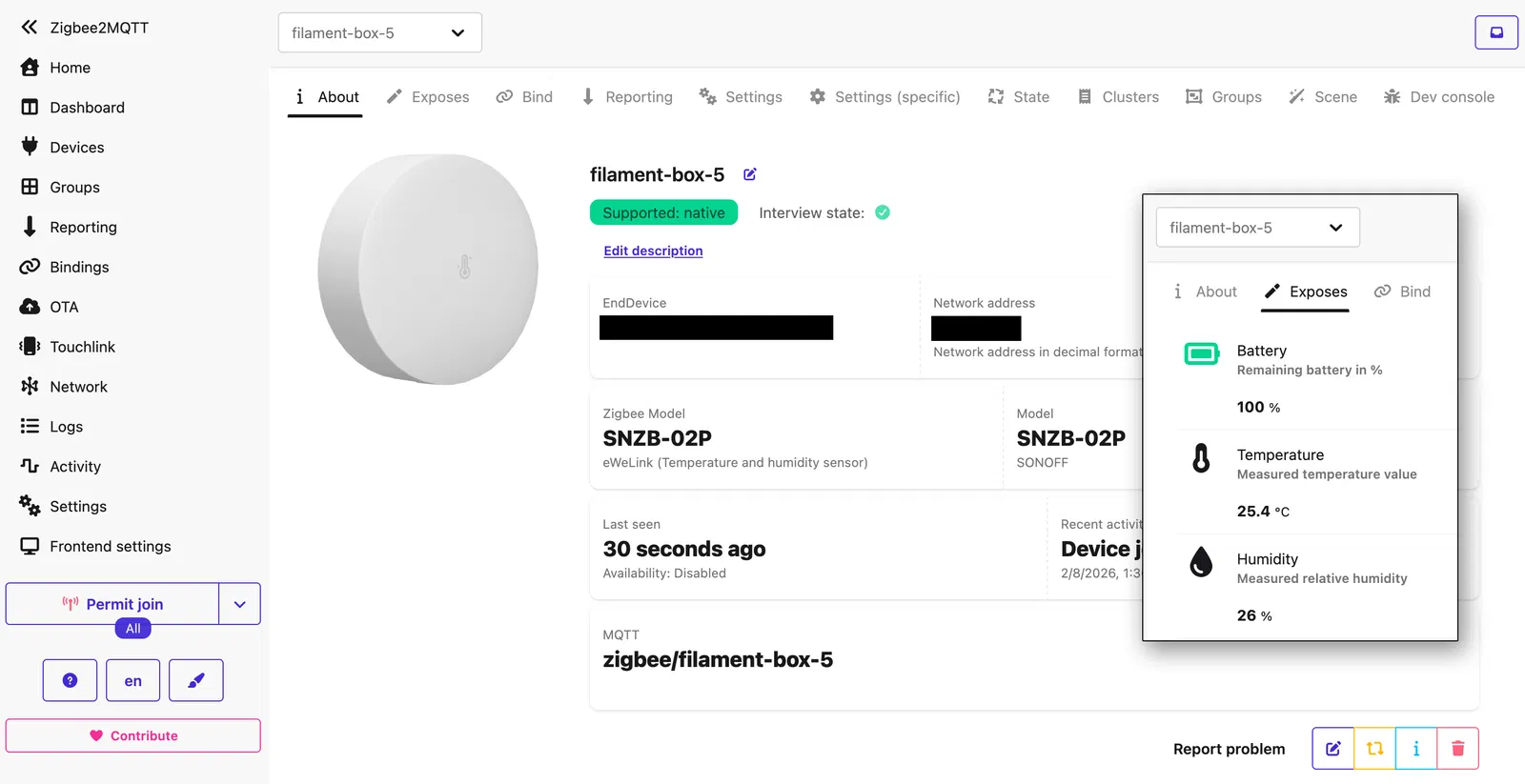

Để tận dụng hết cảm biến, bạn sẽ cần một thiết bị Zigbee coordinator và phần mềm như Home Assistant hoặc Zigbee2MQTT! Xem thêm tài liệu Home Assistant nếu bạn muốn tìm hiểu kỹ hơn.

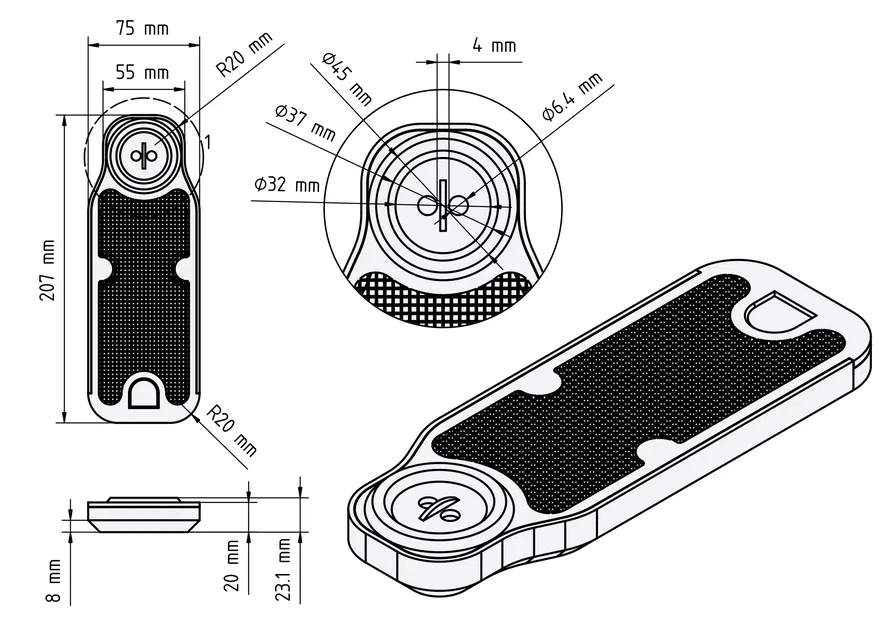

Các hộp cereal 4 lít thường khá giống nhau và thiết kế này sẽ vừa với nhiều loại. Tuy nhiên đa phần là hàng generic không thương hiệu, và ngay cả các lô khác nhau của cùng một người bán cũng có thể lệch nhẹ. Nếu bạn đã đo sẵn hộp của mình, hãy xem bản vẽ/sơ đồ đính kèm để đối chiếu kích thước.

Hộp này lấy cảm hứng từ .

Bill of Materials

Material

Quantity

PETG filament

85 g

Sonoff SNZB-02P sensor

1 piece

Round neodymium magnets, 6 mm diameter, 2 mm thickness

2 pieces

Instructions

In cả phần đế (base) và nắp (lid) úp phẳng xuống bàn in, đúng theo orientation mặc định của mẫu. Không cần support. Mình đã test cả PLA lẫn PETG thì PETG chắc tay hơn hẳn. Infill gần như không quan trọng, nhưng mình dùng 10% Gyroid. Mình in với nozzle 0.6 mm cho nhanh và thấy ổn.

Khi dán nam châm nhớ coi chừng polarity! Bản thân cảm biến có sẵn nam châm bên trong, nên cực của nam châm trên nắp phải khớp với cực trên cảm biến. Mệt hơn nữa là mặt lưng cảm biến thực ra có tới hai vùng cực từ đối nhau! Để khỏi dính lỗi khó chịu, cứ đặt thử nam châm lên cảm biến trước khi dán để xác định đúng chiều.

Khi đã biết mặt nào là mặt nào, hãy làm sạch dầu mỡ trên nam châm bằng isopropyl alcohol để bám dính tốt hơn, nhỏ một giọt keo cyanoacrylate vào lỗ nam châm, xịt activator lên nam châm rồi thả nam châm vào lỗ!

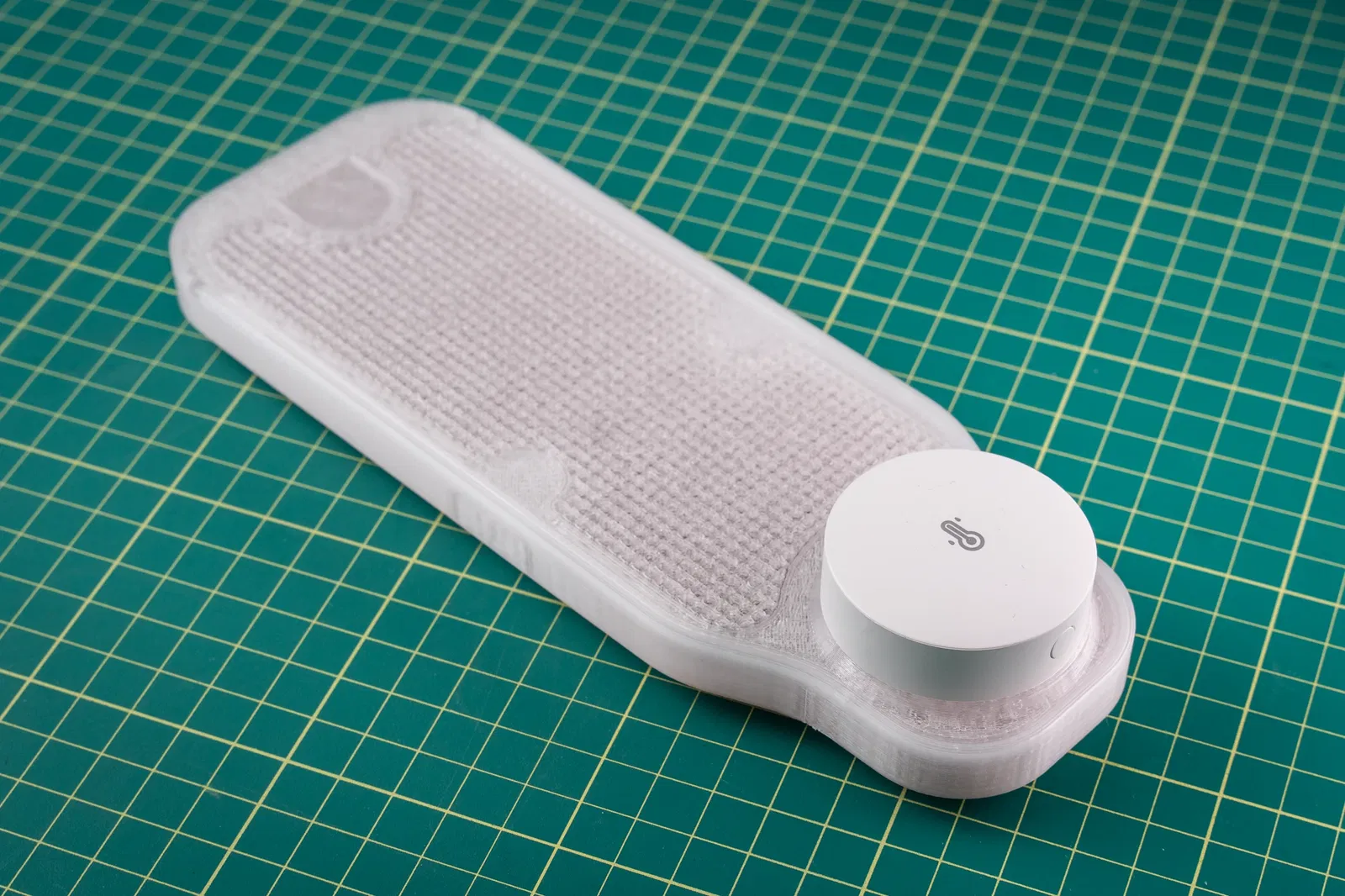

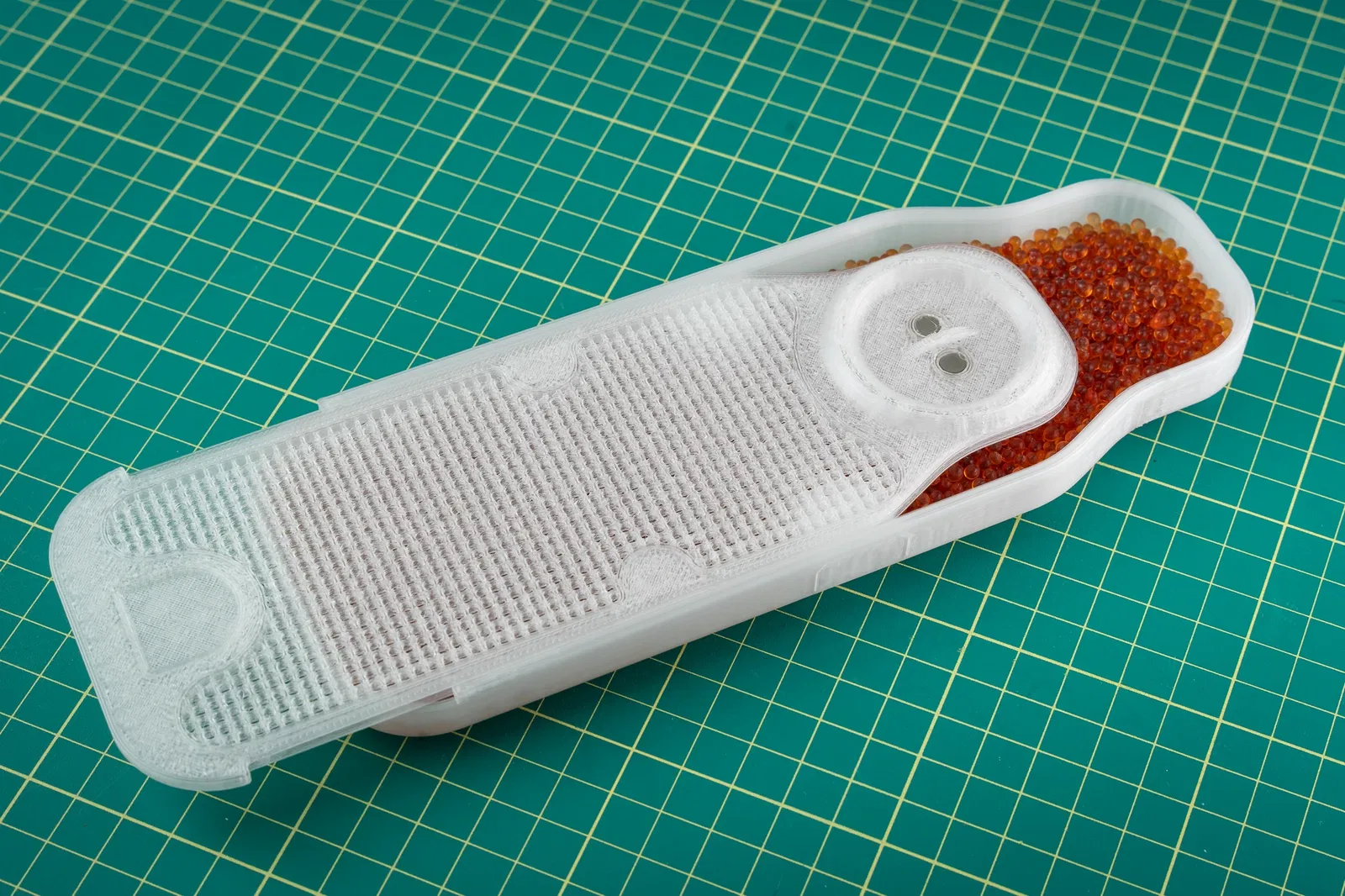

Chờ keo ổn định một chút là xong! Đổ hạt silica gel vào phần đế, trượt nắp vào tới khi nghe “cạch”, rồi gắn cảm biến lên. Hộp sẵn sàng để dùng!

Pictured Print

Material

Verbatim PETG Transparent

Nozzle

0.6 mm

Layer height

0.2 mm

Infill

10% Gyroid
