Giá đỡ khung xe lăn Küschall K Series bị gãy

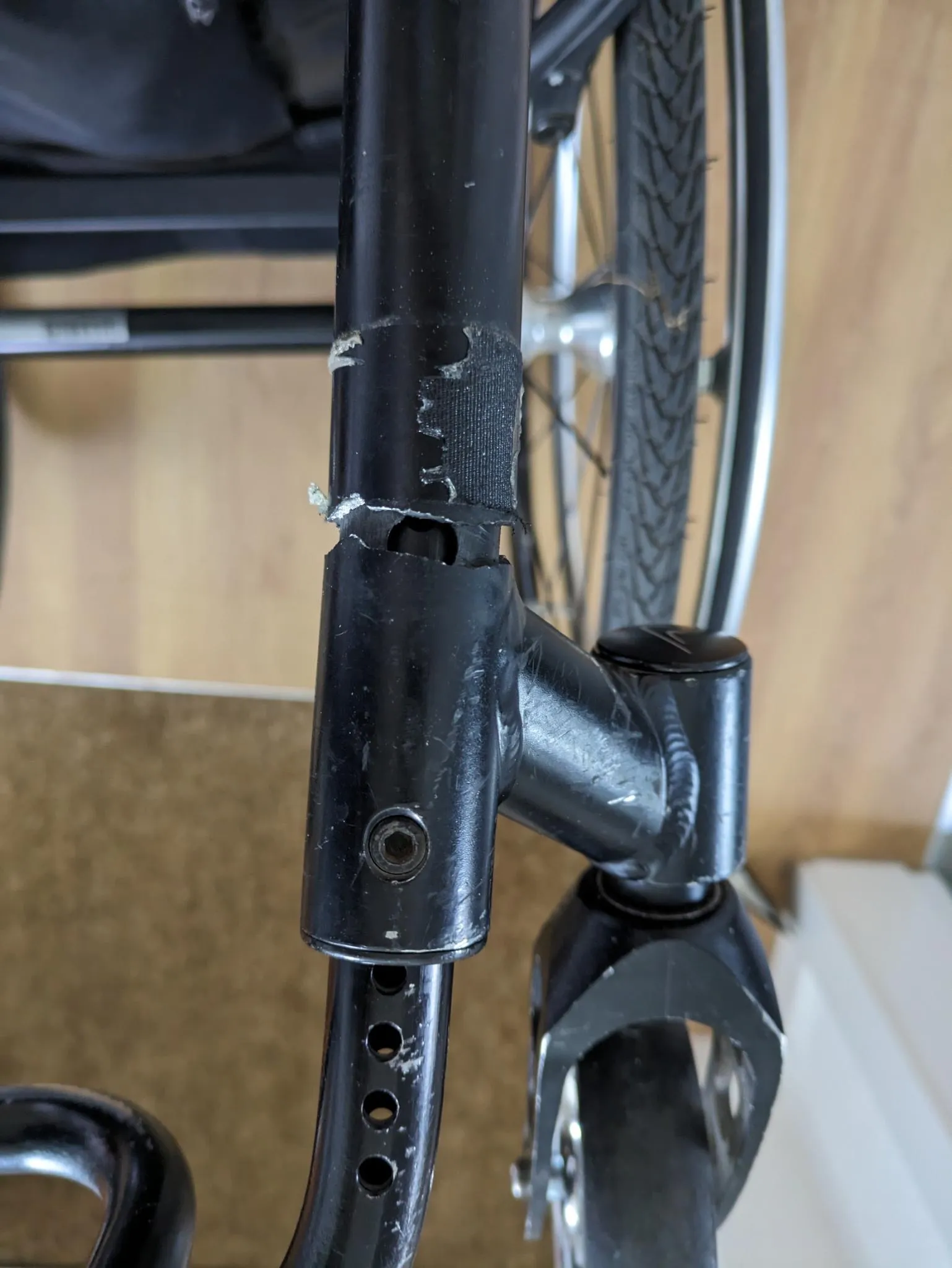

Chúng tôi đã thiết kế phần này để ổn định ống khung bị gãy, cái đã gãy ngay trên đường hàn giữ bánh xe đẩy (xem ảnh). Bộ lắp ráp giữ ống để chân và ống khung lại với nhau, vì vậy trọng lượng và lực căng có thể được áp dụng lên để chân trên xe lăn Küschall K Series (phiên bản có ống tròn). Phần nguyên gốc đã bị gãy, có nghĩa là để chân đang bị lỏng ra ở một bên của xe lăn. Vì thời gian sửa chữa dự kiến là vài ngày tốt nhất, vài tháng tồi tệ nhất, chúng tôi đã quyết định thiết kế và in một phần để hỗ trợ giữ xe lăn lại với nhau.

Chúng tôi chia sẻ phần này không phải vì nó sẽ ngay lập tức hữu ích cho nhiều người, mà để cho thấy một điểm khởi đầu có thể cho các thiết kế của riêng bạn. Nếu bạn muốn xây dựng dựa trên nó, bạn có thể tìm thấy thiết kế có thể chỉnh sửa trên OnShape. Hầu hết các phần đều được tham số hóa, vì vậy nó sẽ tương đối đơn giản để điều chỉnh cho xe lăn của riêng bạn, giả sử nó có các bộ phận tròn.

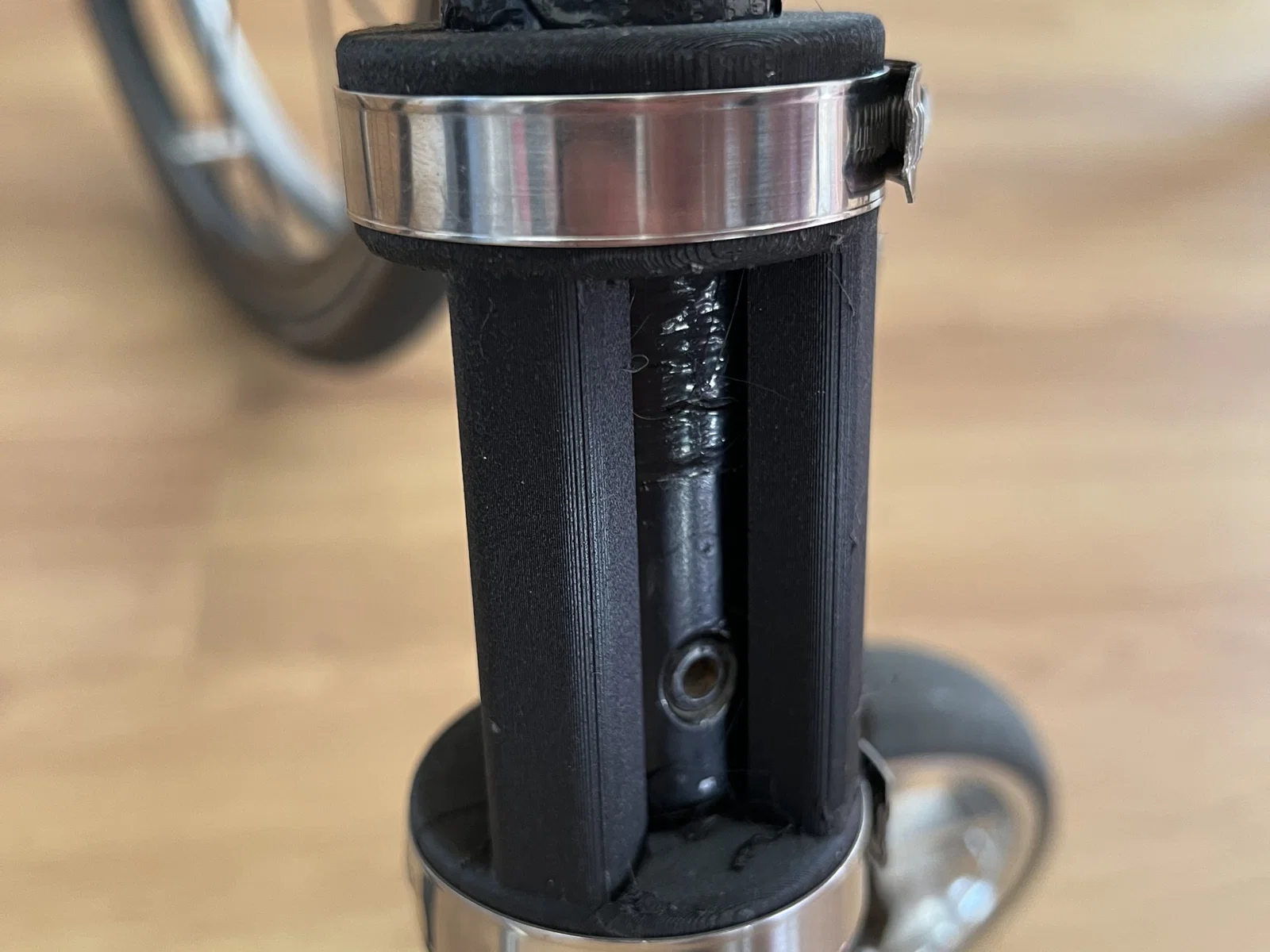

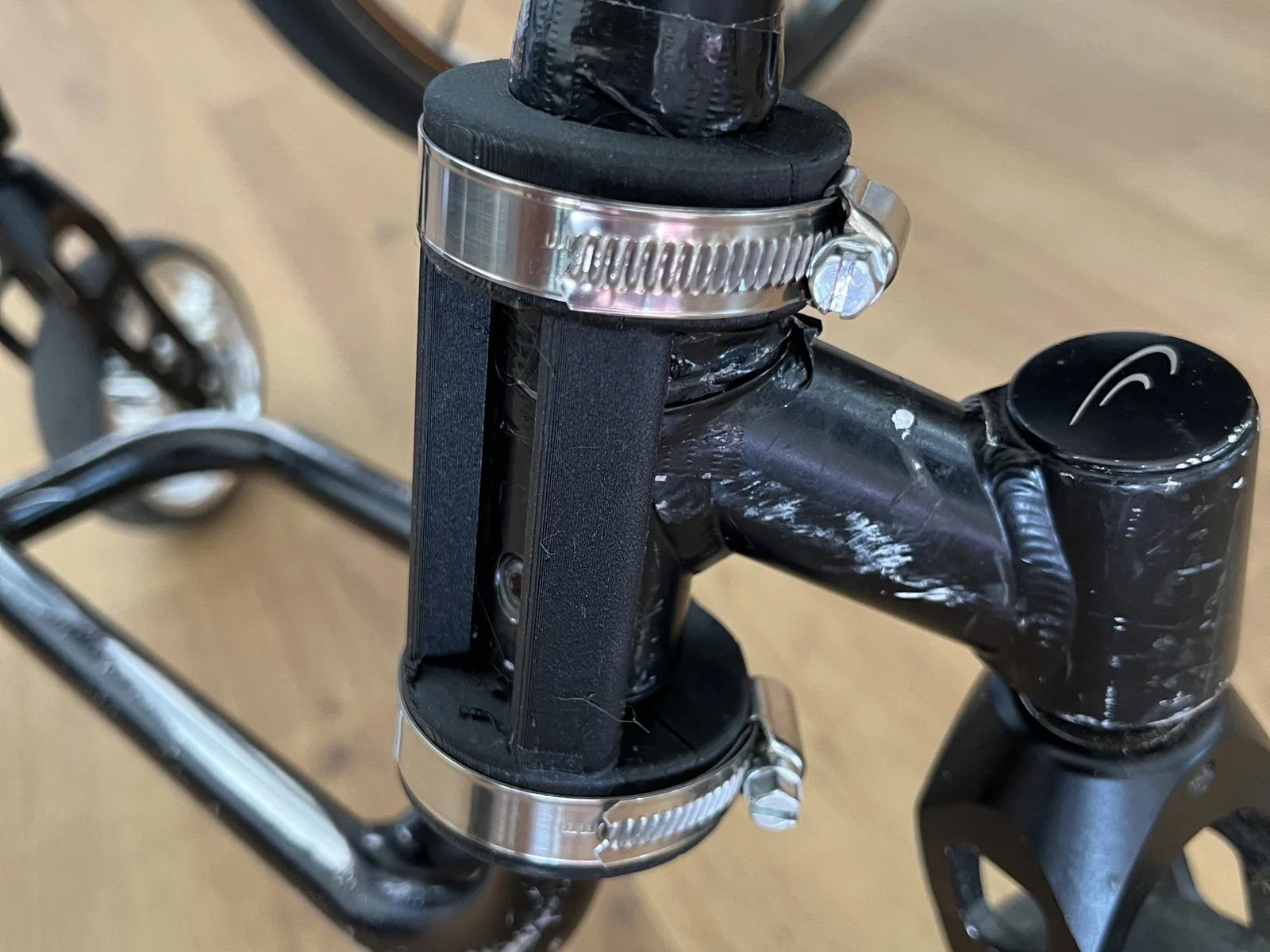

Để lắp ráp, bạn sẽ cần hai kẹp ống phù hợp với vòng trên và vòng dưới của bộ lắp ráp. Bạn nên có thể tìm thấy chúng ở bất kỳ cửa hàng phần cứng nào. Sử dụng loại có vít để siết chặt. Trong tệp CAD, cũng có một thiết kế thay thế chưa hoàn chỉnh có thể được giữ lại bằng vít - chúng tôi đã từ bỏ thiết kế này sau khi có ý tưởng với các kẹp ống, nhưng đã sử dụng một nguyên mẫu trước đó được giữ lại bằng vít, cái đã hoạt động rất tốt trong vài ngày trước khi chúng tôi thay thế nó bằng phiên bản kẹp.

Chúng tôi đã ổn định toàn bộ bằng cách chạy một dây từ một trong các lỗ điều chỉnh của chỗ để chân đến một trong các bộ phận cấu trúc của xe lăn bên dưới khu vực ngồi, và giữ nó trong tình trạng căng. Điều này giúp chống lại áp lực của bàn chân lên chỗ để chân, và giảm tải cho phần in. Chúng tôi cũng đã quấn các ống bằng một số băng dính, vừa để giữ chúng lại với nhau vừa để tạo ra một đệm nhỏ nhằm giảm tải cho các bộ phận bằng nhựa.

Đây thực sự là một mô hình “nhanh và bẩn”, không được thiết kế cho việc sử dụng lâu dài. Tuy nhiên, chúng tôi hy vọng rằng nó sẽ hữu ích nếu bạn từng gặp phải tình huống tương tự.

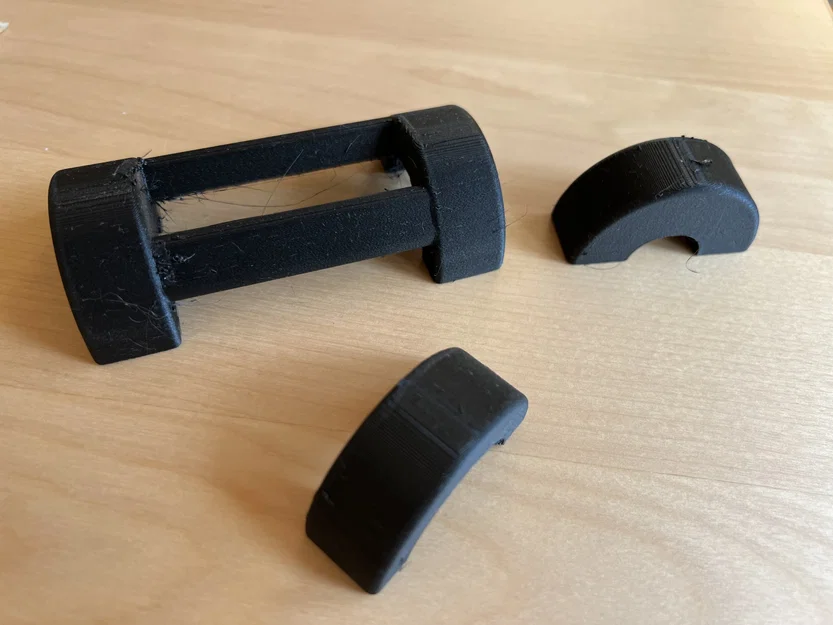

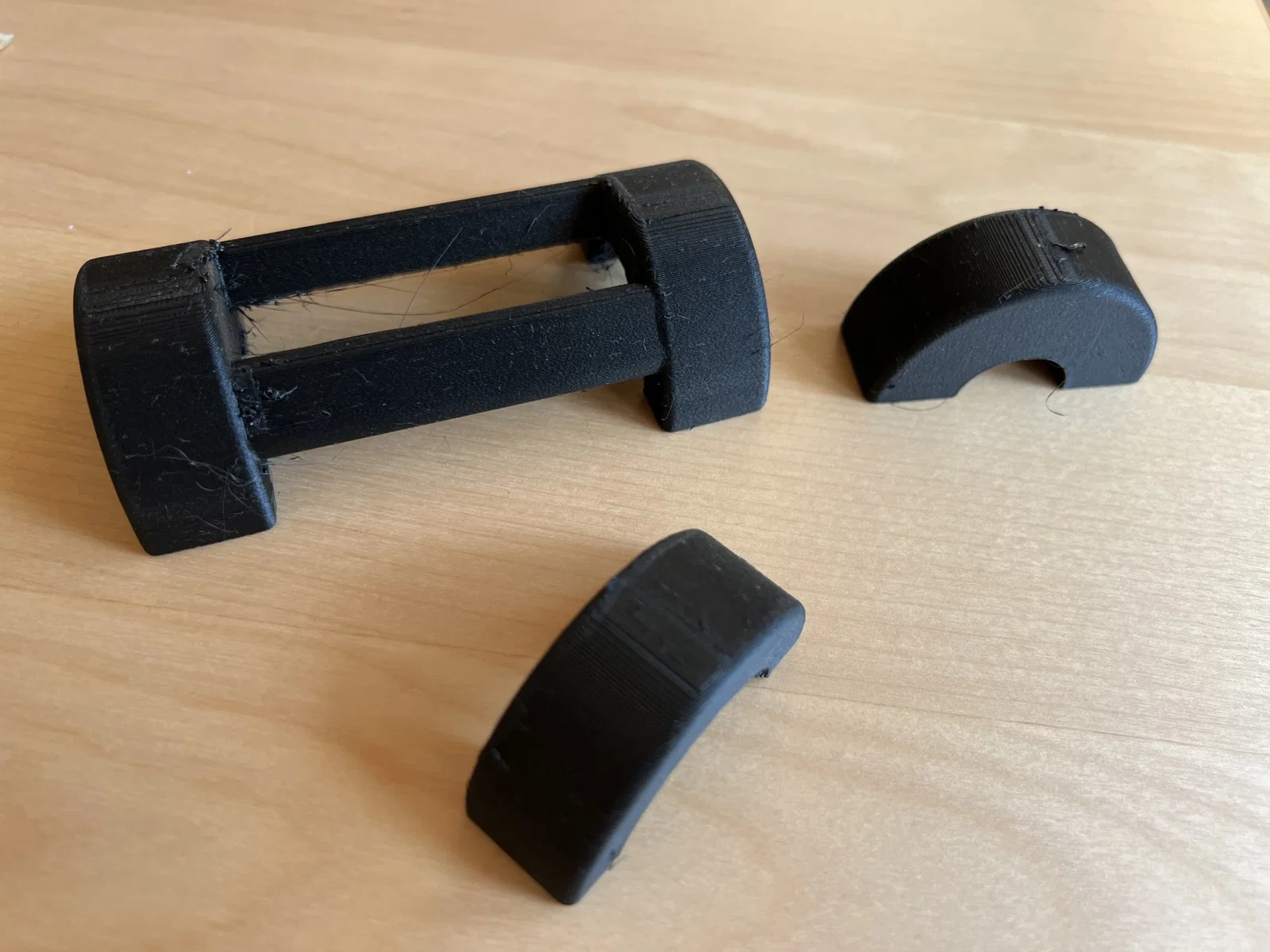

Chúng tôi đã in sản phẩm của mình bằng PETG với 50% độ đặc. Tôi khuyên bạn nên in nó nằm xuống trên các đầu cắt của các vòng để các lớp chạy dọc theo chiều dài của nẹp - điều này sẽ mang lại cho nó một chút ổn định bổ sung. Nó sẽ cần một số giá đỡ để in theo bất kỳ cách nào.
